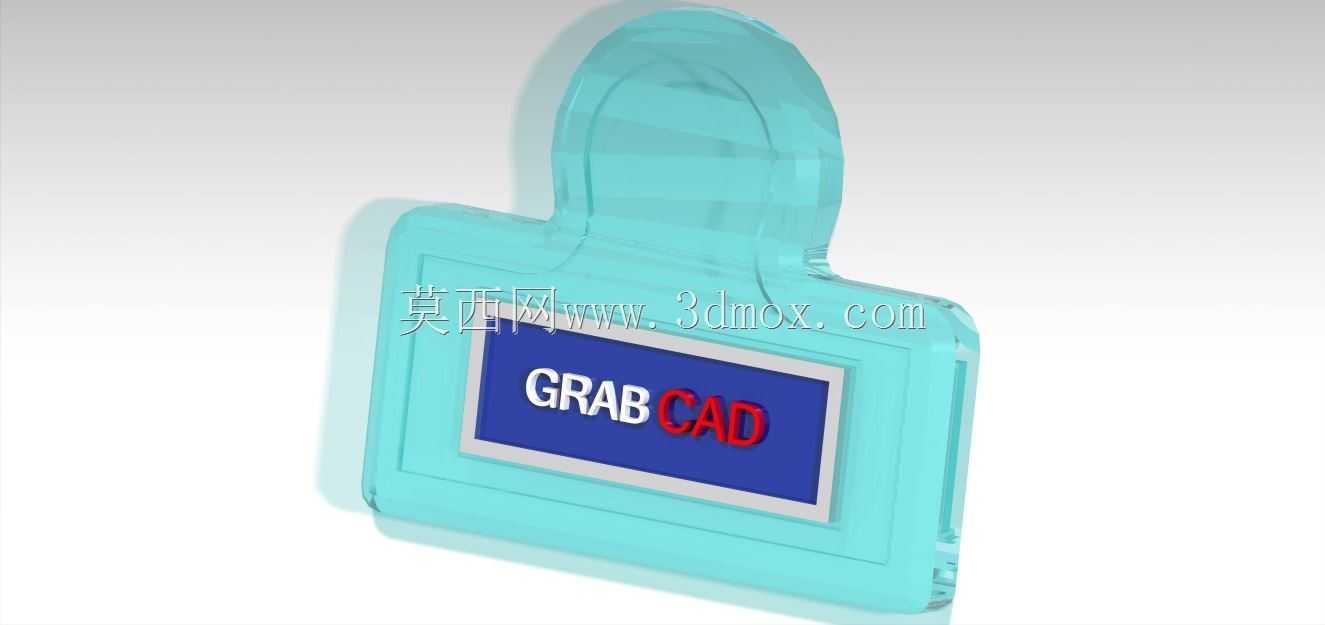

半透明夹式GRABCAD标识纪念礼品结构

　　这款夹式标识件最初的设计定位是面向工程技术社群的线下活动伴手礼，日常使用场景覆盖办公桌面、资料收纳、展会物料标识等多个工程人高频接触的场景，核心用途是通过夹持结构固定在笔记本封边、文件夹侧沿、工位隔板边缘，既可以作为社群身份的视觉标识，也能充当临时便签夹、线缆标识固定座使用，没有复杂的功能冗余，完全围绕工程人员日常办公的细碎需求做结构适配。从结构设计逻辑来看，整体采用一体化半透明壳体搭配内嵌标识面板的组合方案，没有多余的外露连接件，壳体上部的弧形挂耳结构做了等壁厚处理，壁厚控制在1.8mm，既保证了半透明PC材质注塑时的流动性，避免出现缩痕、缺胶问题，也让挂耳部分具备足够的弹性形变空间，不需要额外加装扭簧、弹簧等金属弹性件，

　　依靠材质本身的形变能力就能实现夹持开合，开合角度最大可以达到15度，能够适配10mm以内厚度的板件、封边，挂耳内侧做了0.2mm的细微磨砂防滑纹，夹持在光滑表面时不会因为轻微剐蹭出现滑落。下部的矩形腔体是整个结构的主体承载部分，内部预留了2mm深度的标识嵌装槽，嵌装槽边缘做了0.1mm的倒扣结构，印刷好的GRABCAD标识面板可以直接从侧边压入槽内，不需要额外涂胶或者超声焊接，装配效率高，后期如果需要更换标识内容也可以直接撬出面板替换，不会破坏壳体本身的结构完整性。腔体的边角全部做了R2的圆角过渡，一方面是避免尖锐边角在日常使用中刮伤文件、划伤使用者，另一方面也能降低注塑过程中的应力集中问题，减少壳体受外力挤压时出现开裂的概率。

　　从安装边界尺寸来看，整体轮廓高度控制在75mm，主体矩形部分宽度为52mm，厚度为8mm，挂耳部分的内圈圆弧半径为18mm，这个尺寸比例刚好适配常规A4笔记本的封边厚度、普通办公文件夹的侧沿宽度，不会因为尺寸过大显得突兀，也不会因为尺寸过小导致夹持力不足、标识辨识度不够。半透明的壳体材质选用透光率85%的浅蓝色PC，既可以透过壳体隐约看到内部的结构轮廓，提升整体的精致感，也不会因为完全透明导致内部的嵌装缝隙、注塑流痕直接外露，影响视觉效果。在实际建模过程中，所有的拔模角度统一设置为1.5度，壳体的内外表面拔模方向保持一致，不需要做复杂的滑块抽芯结构，采用最简单的两板模就能完成注塑生产，大幅降低开模成本，适合小批量的文创礼品生产需求。

　　夹持部分的开合受力位置做了局部加厚处理，加厚区域的壁厚过渡采用渐变斜面，避免壁厚突变导致的注塑表面缩水问题，反复开合测试的形变寿命可以达到500次以上，完全满足日常办公场景的使用强度需求。标识面板采用0.5mm厚的哑面PVC材质，印刷面朝向壳体内部，嵌装之后外表面是光滑的PC壳体，不会因为日常摩擦导致印刷图案磨损脱落，长期使用也能保持标识的清晰度。整个结构没有设计多余的装饰特征，所有的曲面、倒角、壁厚变化都同时服务于功能实现与生产工艺需求，没有为了造型刻意增加工艺难度，是典型的面向小批量文创周边生产的实用化结构设计，对于同类夹持类文创产品的结构设计也有一定的参考价值，尤其是在无额外弹性件的夹持结构设计、低成本注塑件的壁厚控制、嵌装式标识的固定方式这几个方面，都可以直接复用相关的设计参数。
