普通型轴用卡圈挡圈紧固限位结构

　　在各类回转轴系的装配场景中，轴上零件的轴向窜动控制一直是结构设计里不可忽视的细节，普通型轴用卡圈作为最常见的轴向限位元件，广泛应用在减速机输出轴、电机转子轴、机床传动轴、输送设备辊筒轴等诸多需要对轴承、齿轮、套筒类零件做轴向定位的位置。这类卡圈的核心作用，是嵌入轴表面预先加工的环形卡槽内，通过自身的结构强度阻挡轴上零件沿轴向滑移，相比轴肩、圆螺母、锁紧挡圈等其他轴向定位方式，轴用卡圈占用的轴向空间极小，安装拆卸便捷，不需要在轴端加工螺纹或者预留过长的装配余量，尤其适合轴向安装空间受限、定位载荷不大的工况。

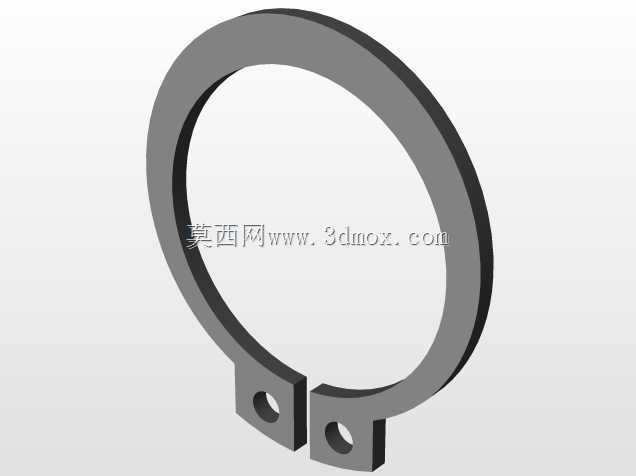

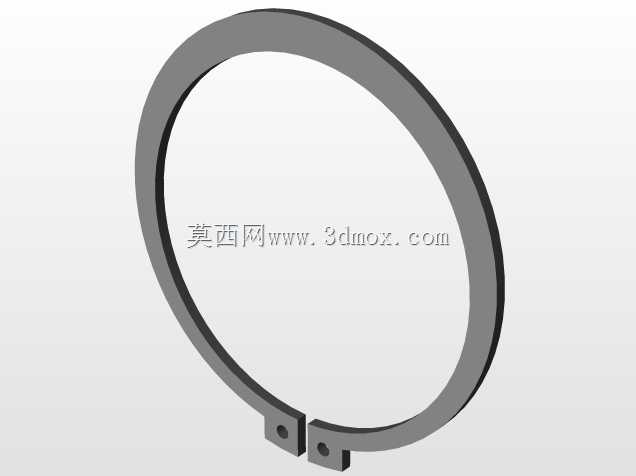

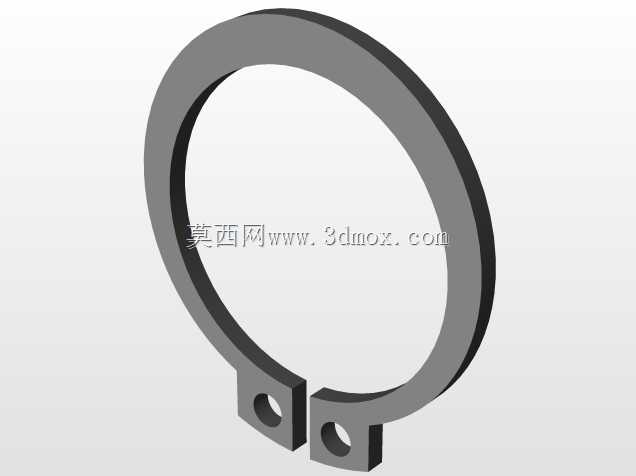

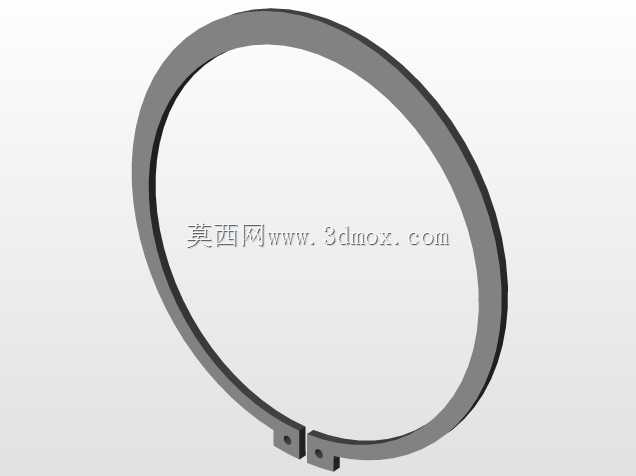

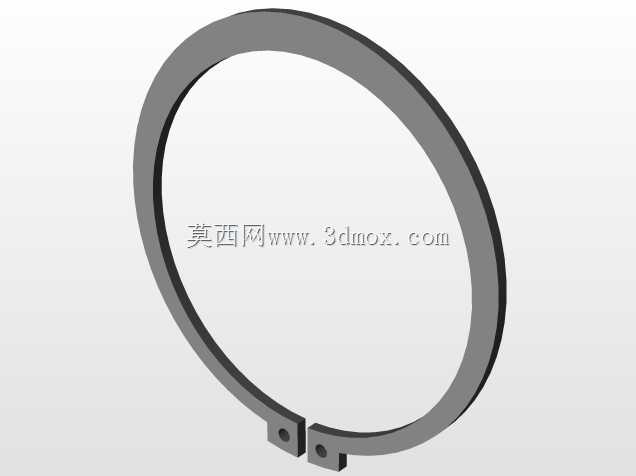

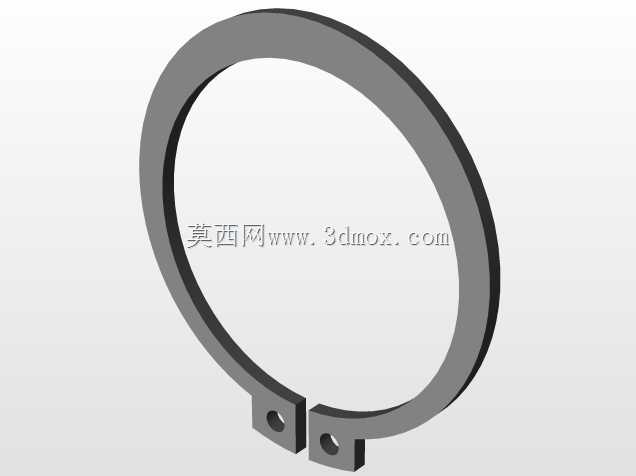

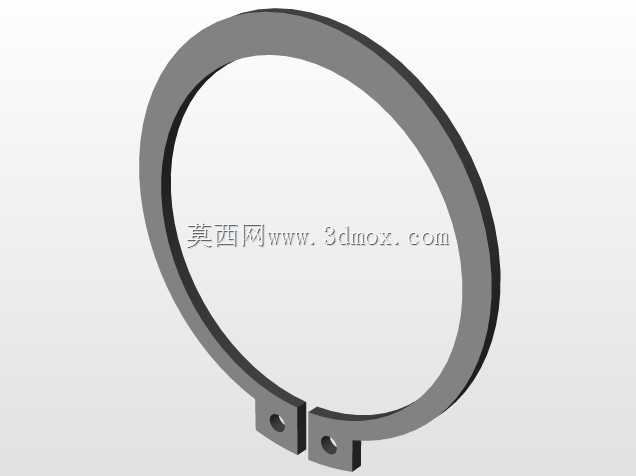

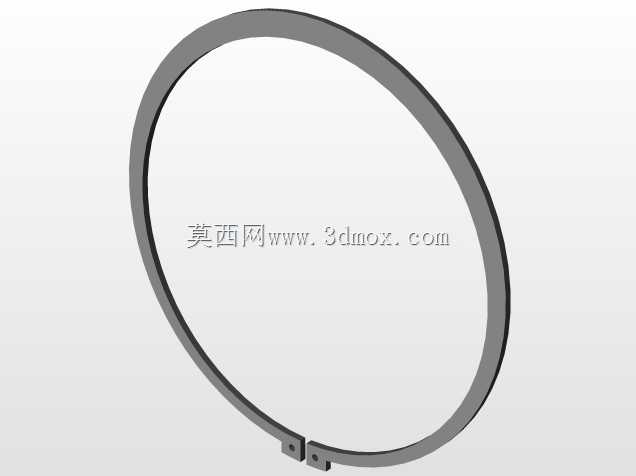

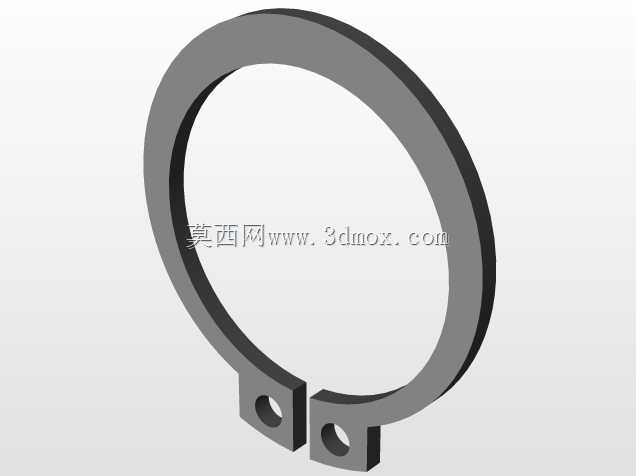

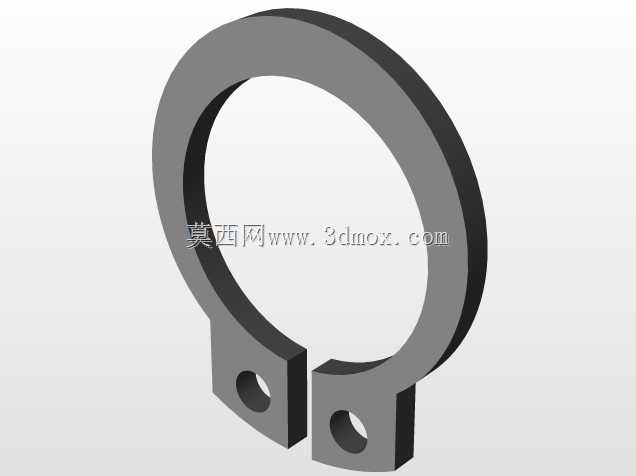

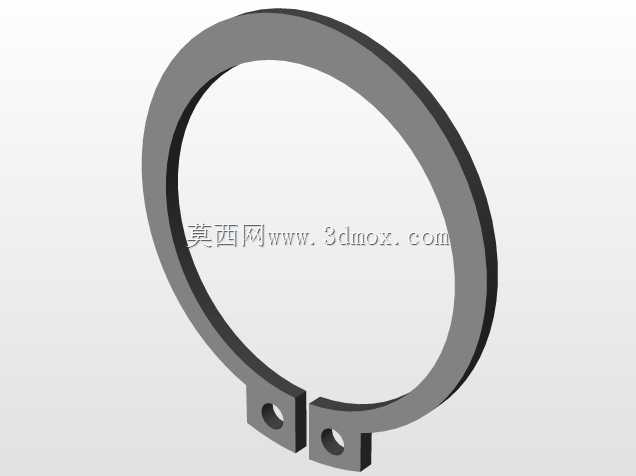

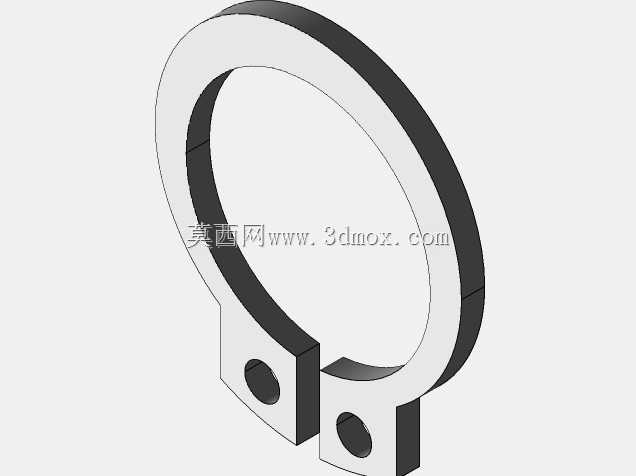

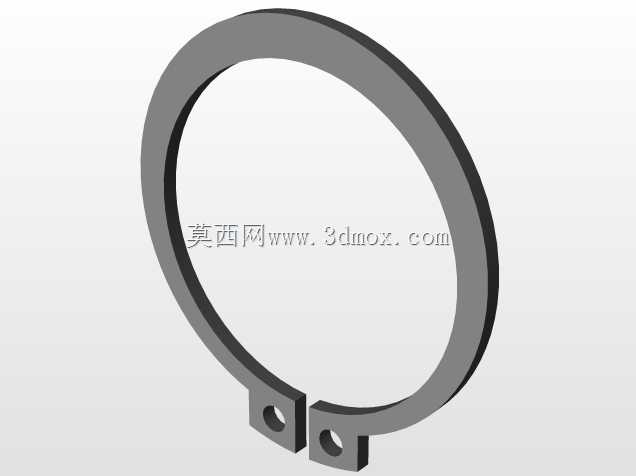

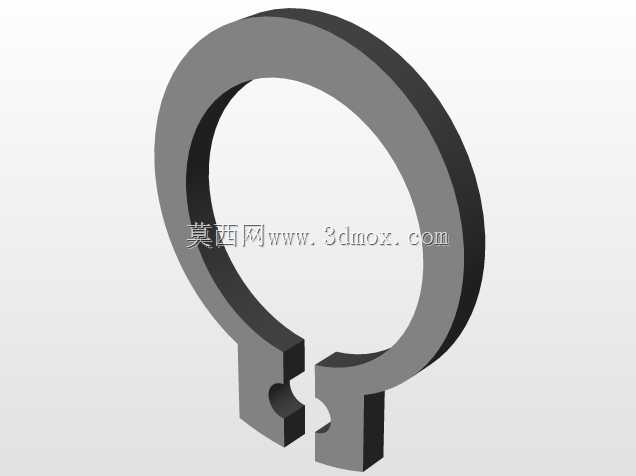

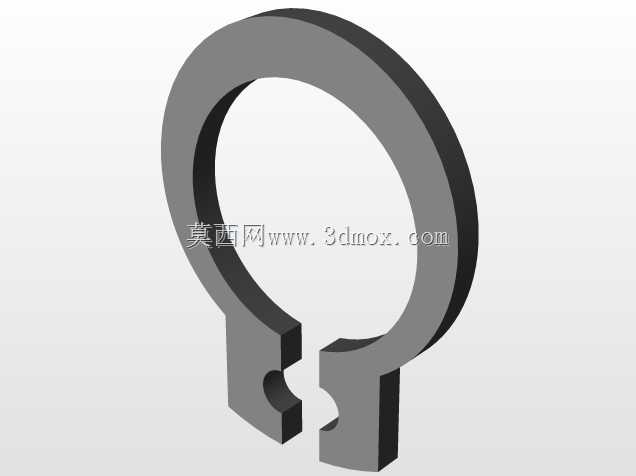

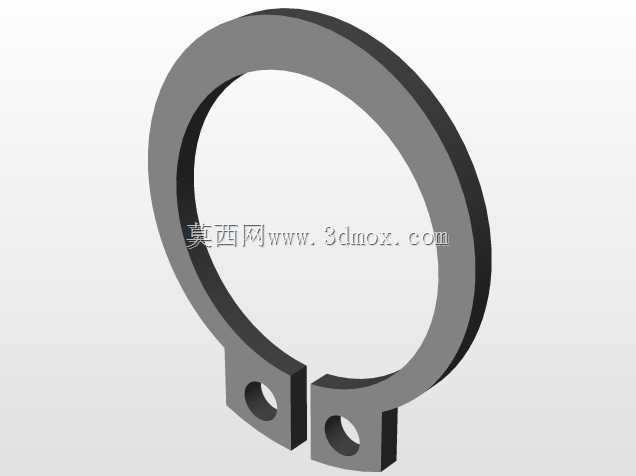

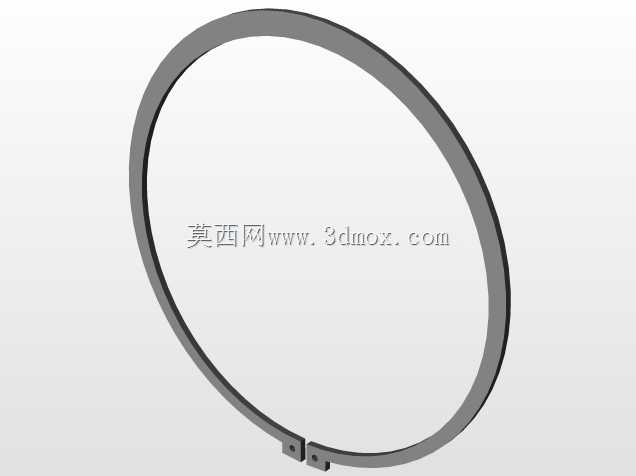

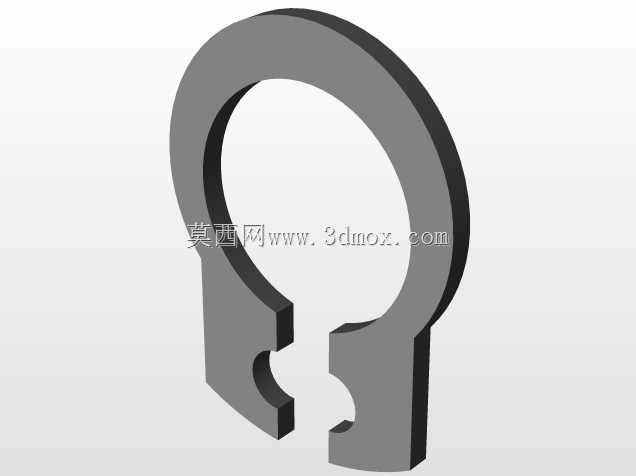

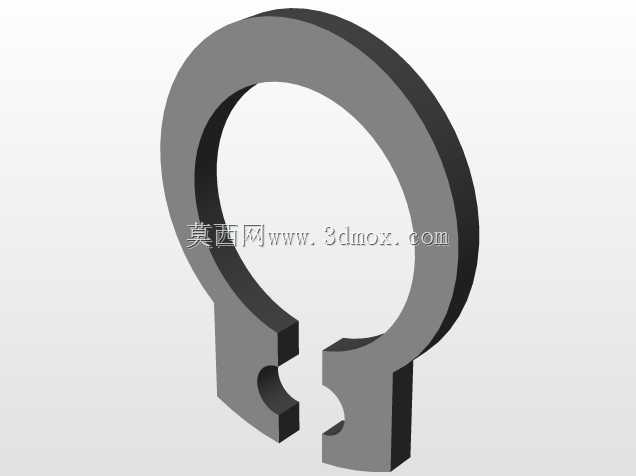

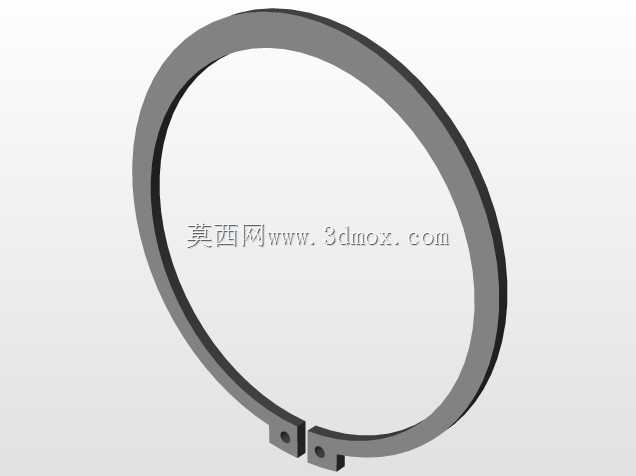

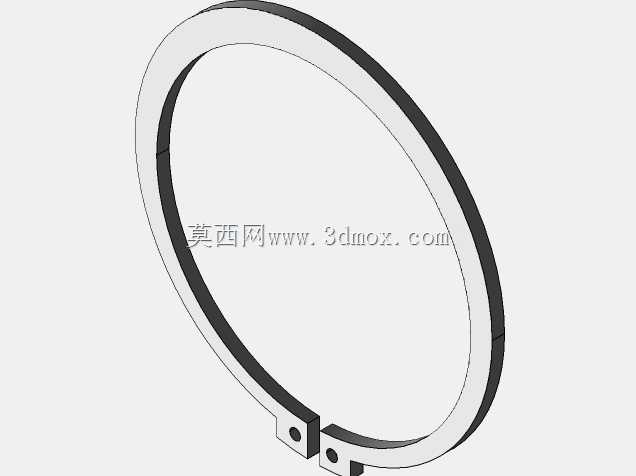

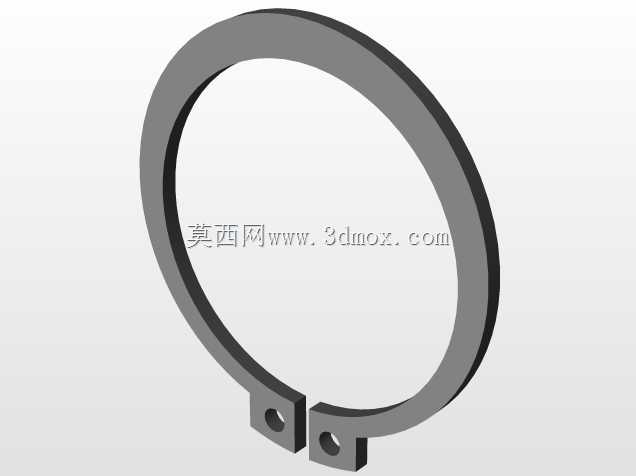

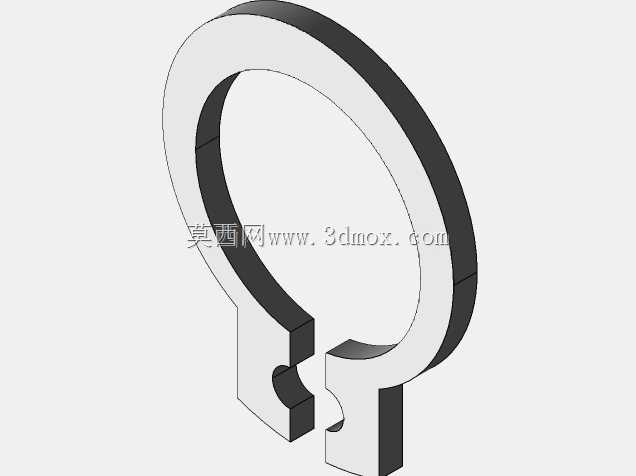

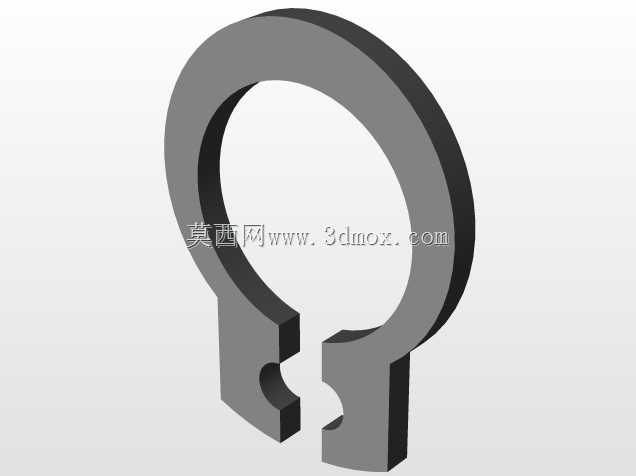

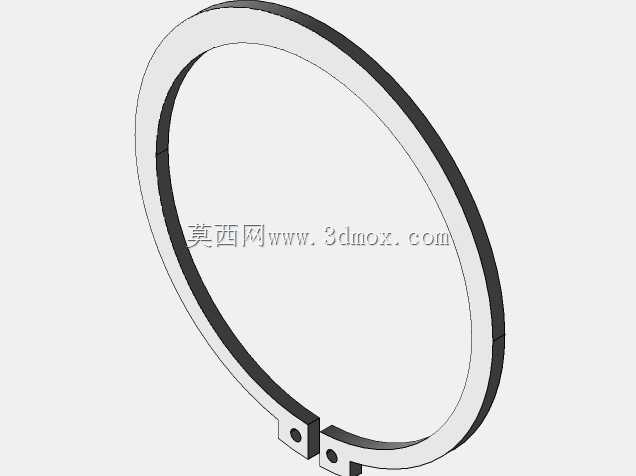

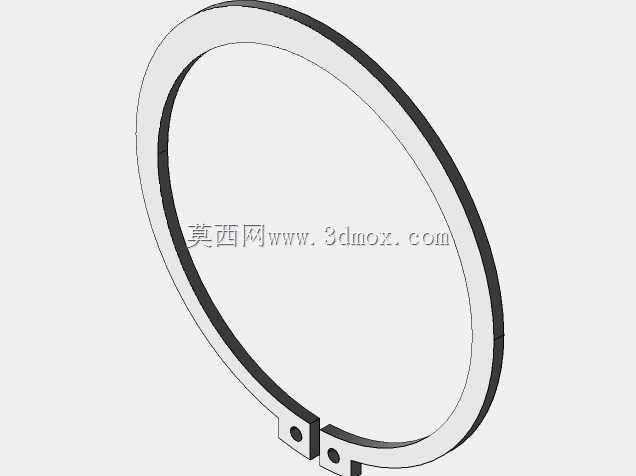

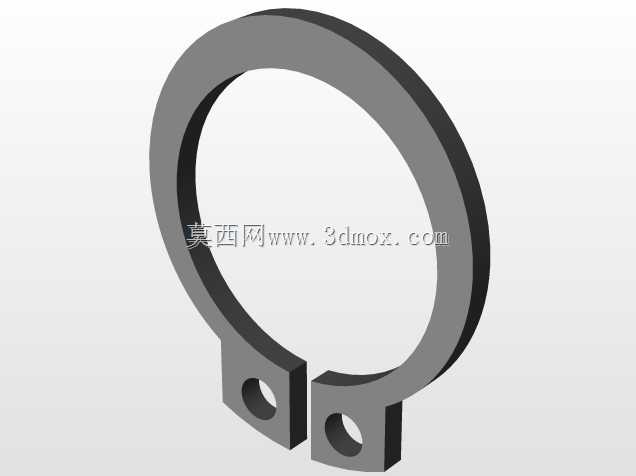

　　从结构设计逻辑来看，普通型轴用卡圈采用开口式弹性环形结构，环体本身带有均匀的截面厚度，开口处设置两个对称的工艺小孔，这两个小孔是专门为卡圈钳设计的装夹位，安装时将卡圈钳的钳头插入两个小孔，施力即可让卡圈开口张开，顺利套入轴上对应位置的卡槽，撤去外力后卡圈依靠自身弹性回弹，内圈贴合卡槽槽底，外圈突出轴表面形成定位挡边。设计卡圈匹配结构时，首先要确认轴径对应的卡槽尺寸参数，卡槽的深度需要匹配卡圈的径向厚度，保证卡圈装入后突出轴面的高度足够挡住被定位零件的内圈端面，同时卡槽的宽度要略大于卡圈的轴向厚度，预留微小的装配间隙避免卡圈在槽内卡滞，但间隙不能过大，否则轴系运转时卡圈会在槽内产生窜动撞击，加剧磨损甚至出现脱出风险。

　　实际选型应用中，需要先核算卡圈需要承受的轴向载荷，普通型轴用卡圈适合承受中等及以下的轴向冲击力，若工况存在较大的轴向冲击载荷，就需要考虑加厚型卡圈或者搭配其他定位结构组合使用。卡圈的安装边界需要注意，被定位零件的内孔倒角不能过大，否则零件端面会直接压在卡圈的斜面上，导致卡圈受径向分力被挤出卡槽；装配时卡圈的开口方向要避开轴上零件的受力集中位置，尽量让开口处于轴系载荷较小的方位，减少运转过程中开口处受载变形的概率。另外卡圈的自由状态下内径要略小于轴上卡槽的底径，这样安装后才能保证足够的抱紧力，避免轴高速旋转时卡圈在离心力作用下脱出卡槽。

　　建模过程中需要重点还原卡圈的截面轮廓、开口处的小孔位置以及环体的自然弧度，不能将卡圈简化为完全闭合的圆环，要保留开口处的间隙特征，同时注意环体的边缘倒角处理，实际生产的卡圈边缘都会做微小的去毛刺倒角，避免安装时刮伤轴表面或者操作人员的手部。在做轴系装配模拟时，要验证卡圈装入卡槽后，突出轴面的挡边高度是否满足被定位零件的限位要求，同时检查卡圈与被定位零件端面的接触面积，接触面积过小会导致局部压应力过大，长期运转容易压溃零件端面或者造成卡圈变形。

　　这类卡圈的应用场景覆盖了大部分通用机械的轴系结构，小到小型家电的电机轴，大到工业输送设备的辊筒轴、农机的传动轴，都能看到这类零件的身影，它的结构看似简单，却直接影响整个轴系的运转可靠性，设计时如果忽略卡槽的尺寸公差、卡圈的硬度匹配，很容易在设备运行过程中出现卡圈断裂、脱出、轴上零件窜动的故障，轻则造成设备异响、运转精度下降，重则导致零件碰撞损坏，引发设备停机事故。因此在建模和选型时，需要严格匹配轴径对应的卡圈规格，核对卡槽的加工公差，保证卡圈的弹性和强度符合工况要求，才能让这个小零件发挥出应有的轴向定位作用。
