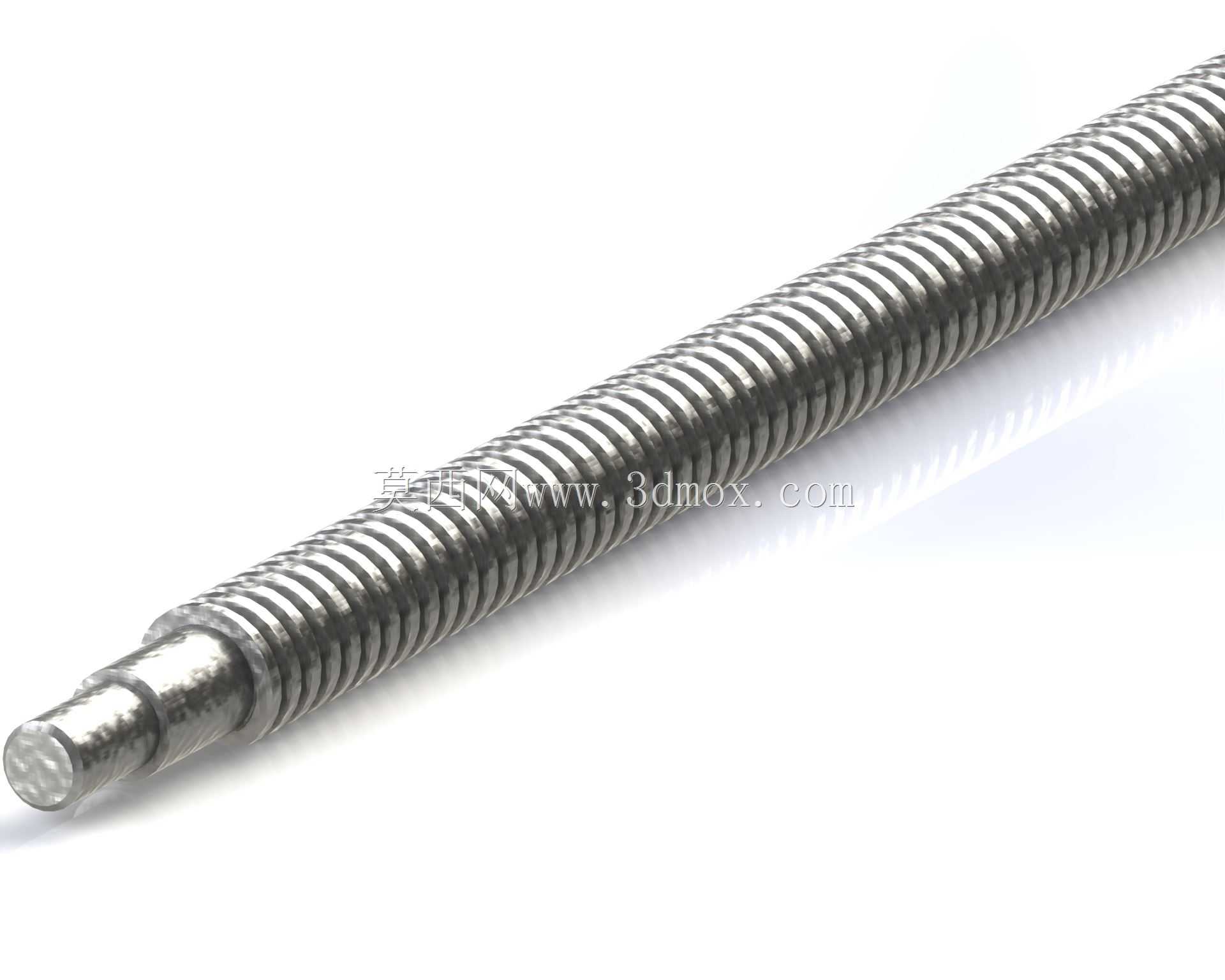

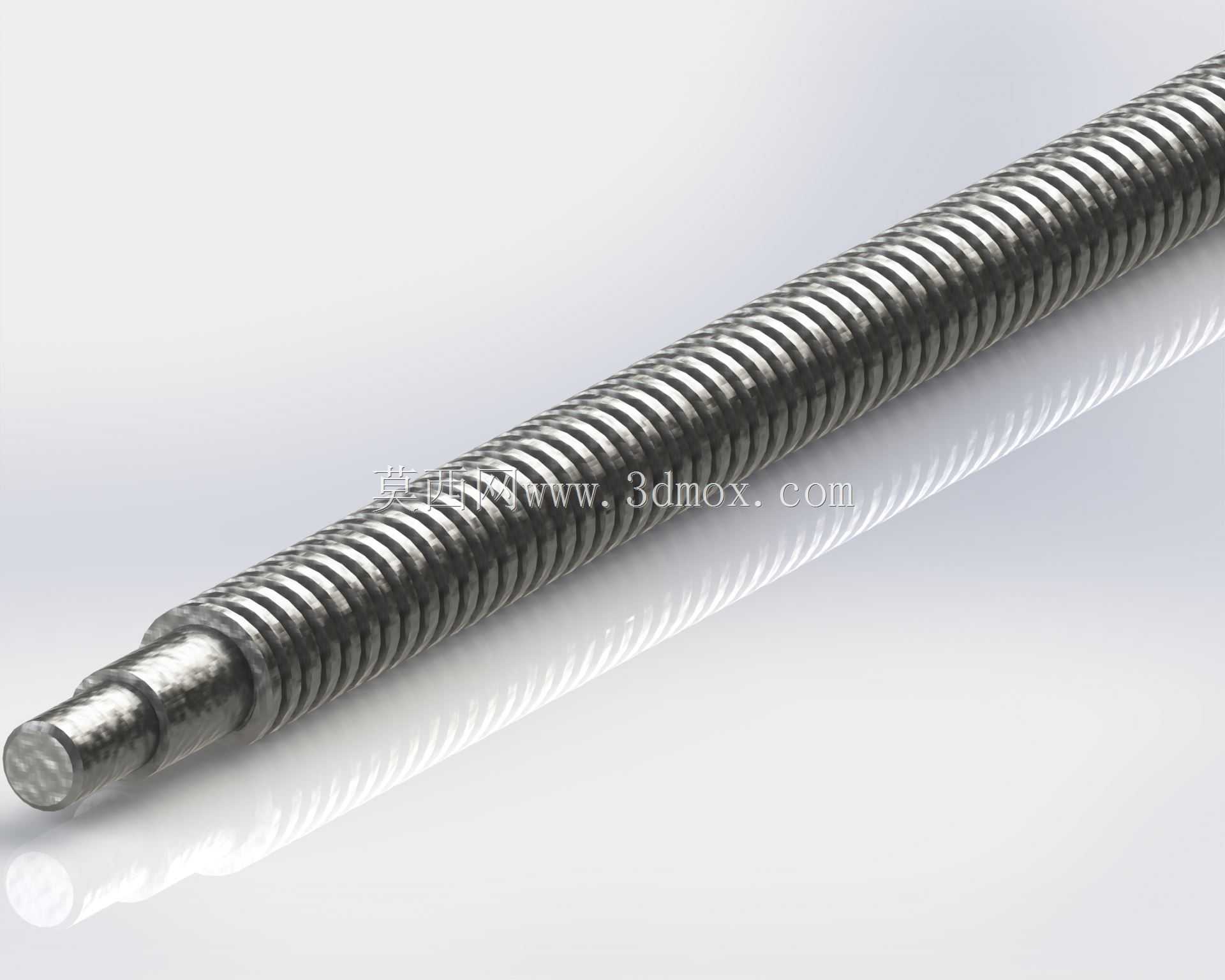

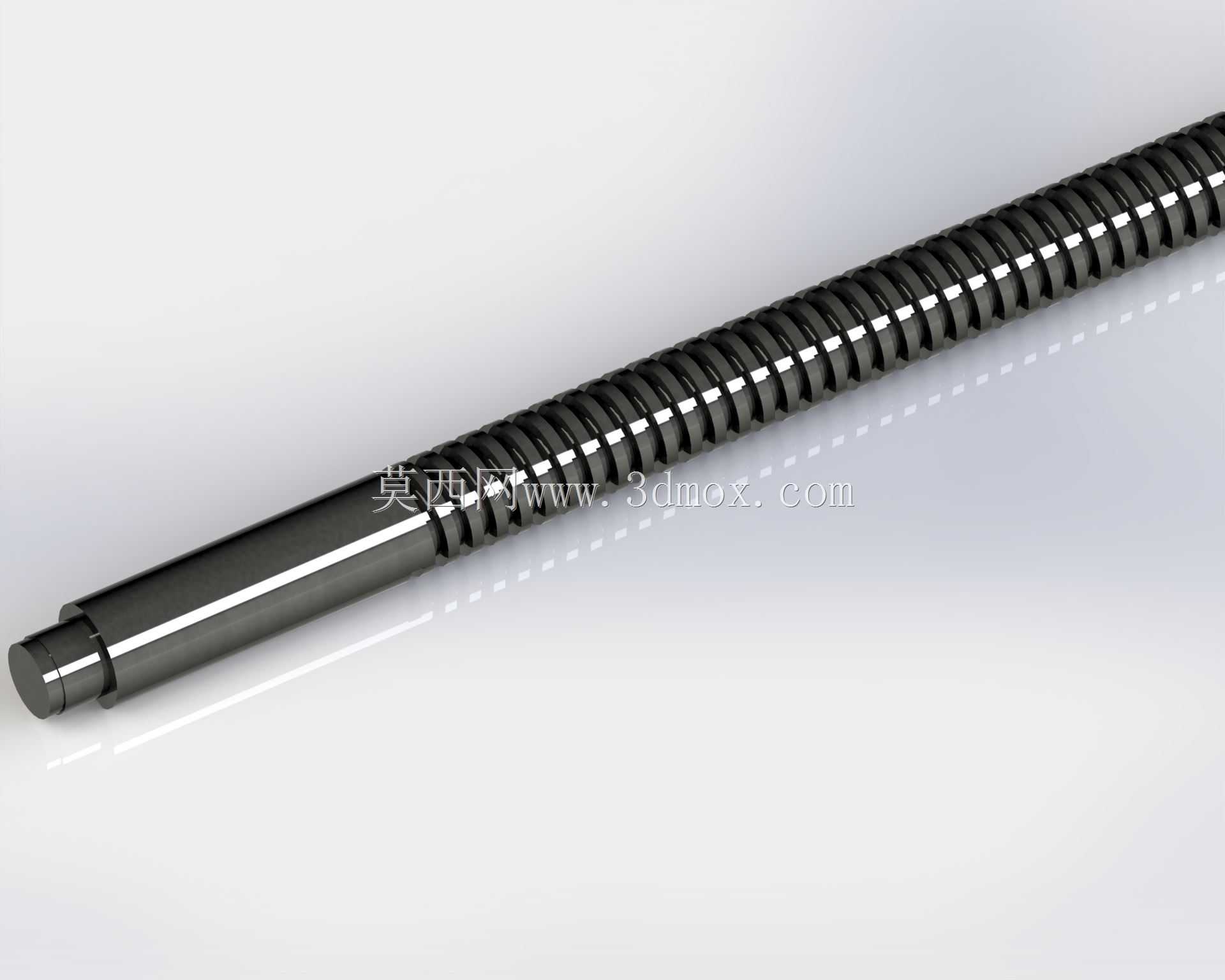

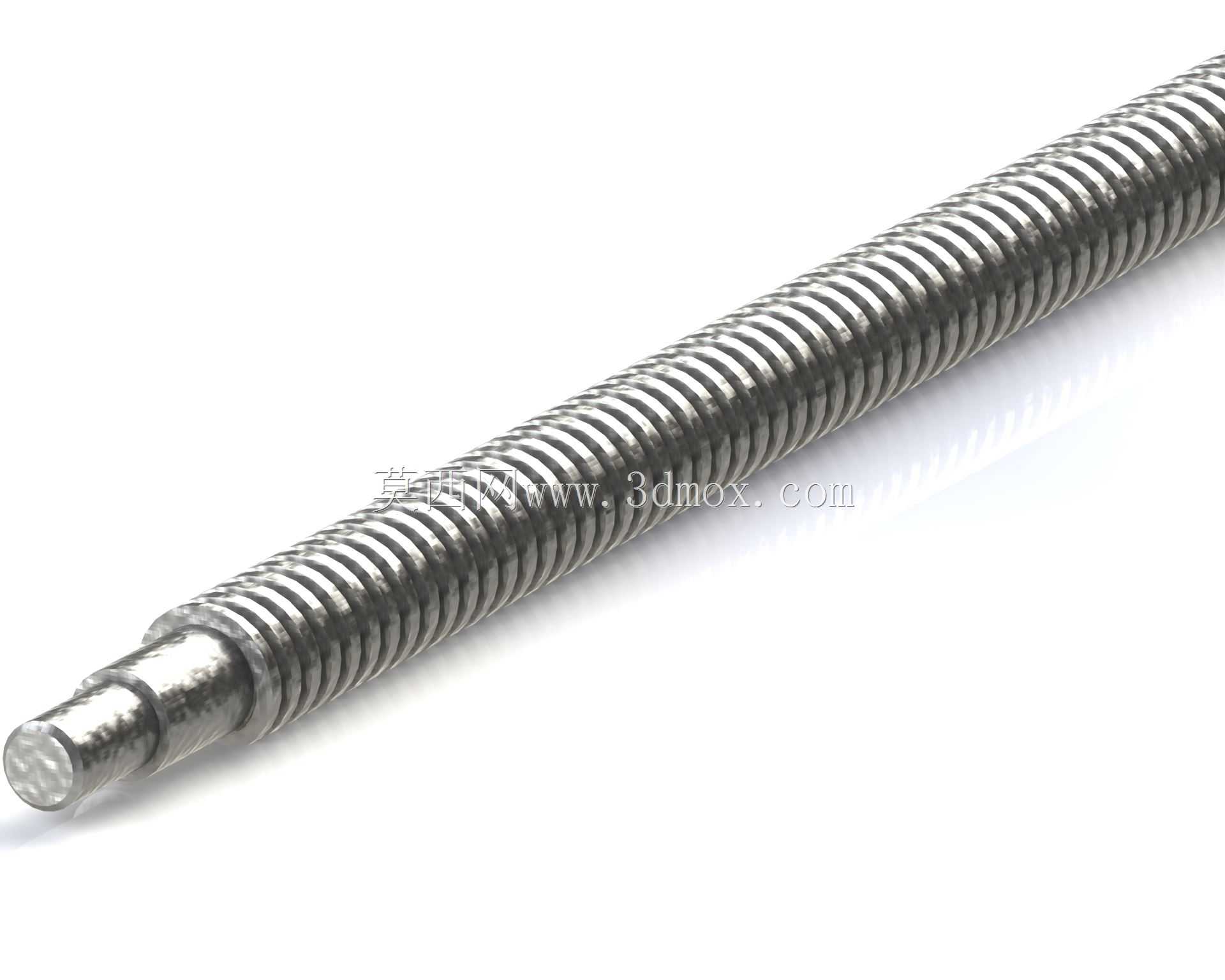

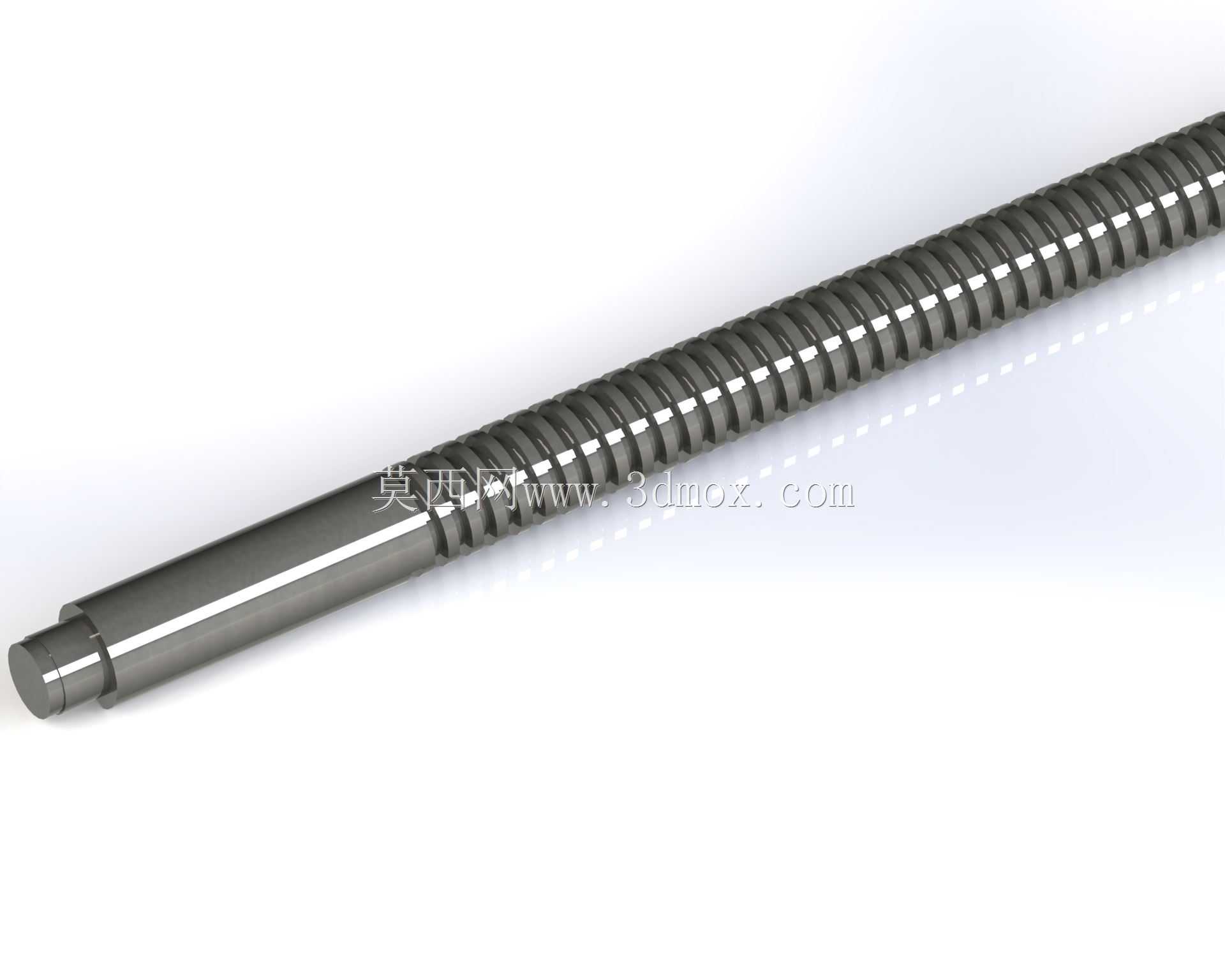

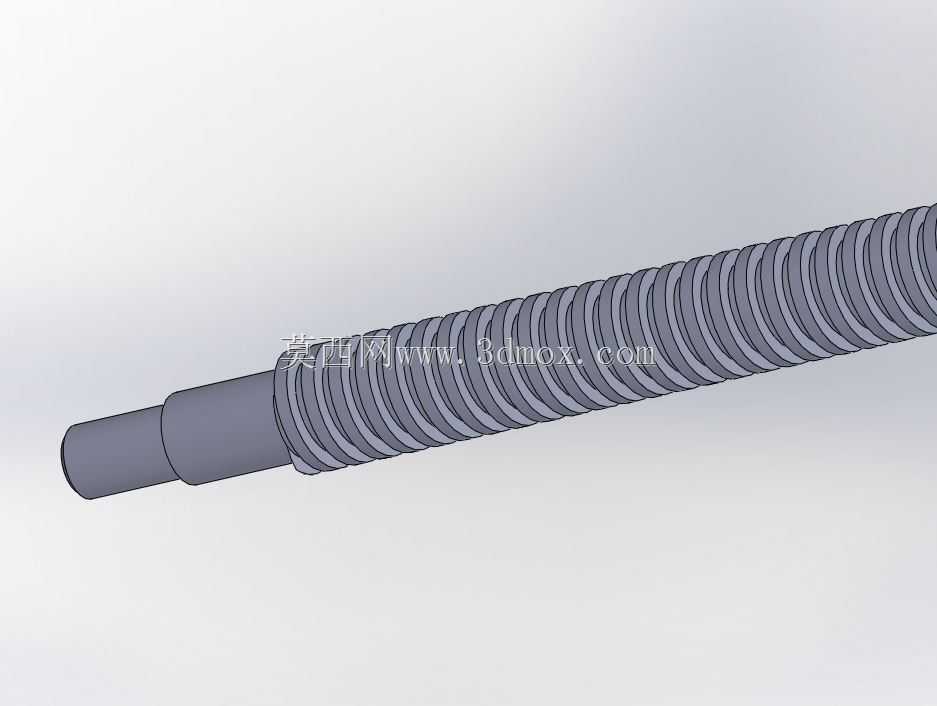

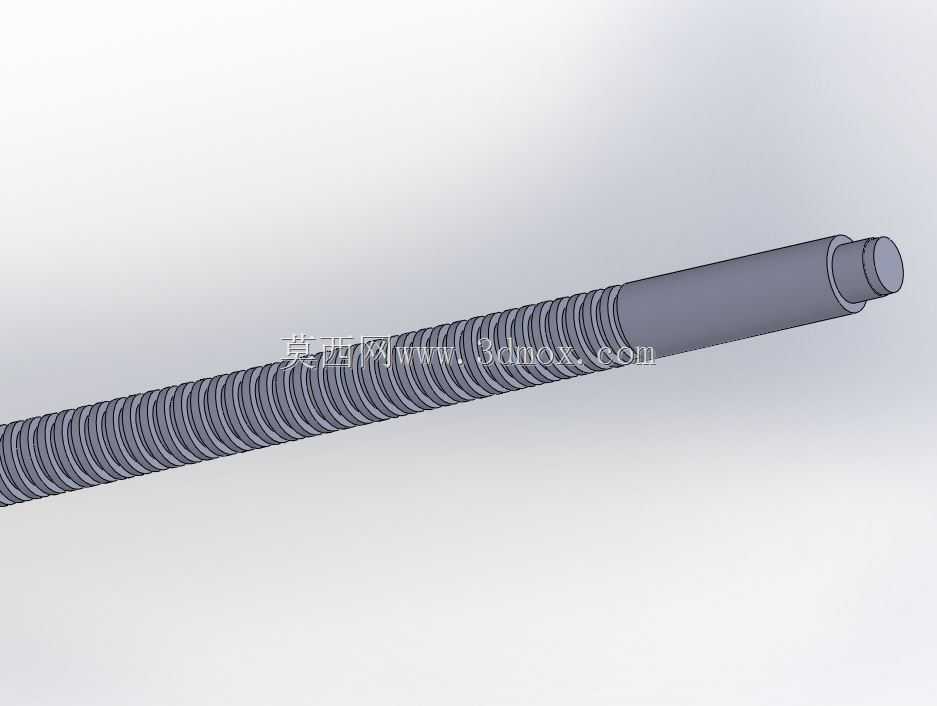

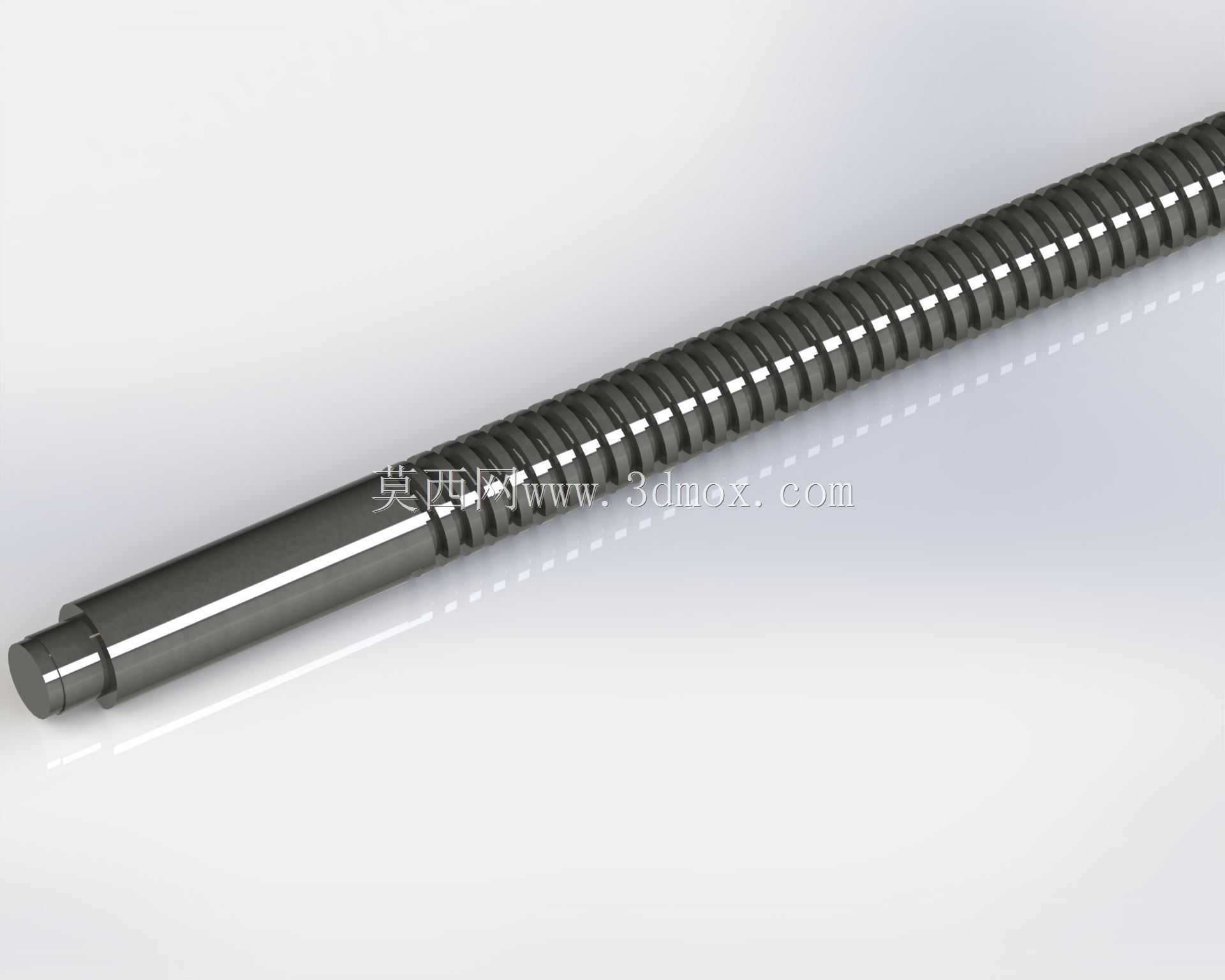

数控机床用精密滚珠丝杠传动组件

　　从实际使用场景来看，这类传动组件的选型直接决定了设备的定位精度与重复定位精度，在模具加工场景中，加工曲面时的进给平稳性完全依赖丝杠的预紧结构与滚道加工精度，要是丝杠存在轴向间隙，加工出来的曲面接刀痕会非常明显，甚至出现尺寸超差的问题；在批量零件加工场景中，丝杠的耐磨性能直接关系到设备的精度保持周期，长期高速往复进给下，滚道与滚珠的磨损会直接导致反向间隙增大，需要定期通过预紧螺母调整间隙补偿精度损失。在数控加工设备的进给传动链路里，这类带螺旋滚道的轴类零件是核心执行部件，日常接触最多的场景是立式加工中心、数控车床的X/Y/Z轴进给单元，也会出现在高精度坐标镗床、数控磨床的直线进给机构中，承担着将伺服电机的旋转运动转化为工作台直线位移的核心作用，相比传统滑动丝杠，它的传动效率能提升至九成以上，低速进给时不会出现爬行现象，能稳定支撑微米级的进给动作，这也是精密数控设备能实现高精度加工的基础保障之一。

　　设计这类传动组件时，首先要匹配设备的额定负载与进给速度，滚道的导程选择要结合伺服电机的额定转速与工作台快移速度要求，比如普通立式加工中心Z轴常用10mm导程的丝杠，快移速度能达到24m/min，完全满足常规加工的快移需求；轴端的结构设计要适配支撑轴承的安装尺寸，固定端通常采用配对角接触球轴承承受轴向与径向载荷，支撑端采用深沟球轴承做浮动支撑，避免丝杠热伸长导致的卡滞问题；丝杠的螺纹段长度要严格匹配工作台的有效行程，两端要预留足够的安全行程，防止工作台超程时螺母脱出丝杠造成设备事故。

　　从安装边界来看，这类丝杠的安装同轴度要求极高，两端支撑座的安装孔同轴度要控制在0.02mm以内，螺母座与工作台的连接面要和丝杠轴线保持平行，安装时要先将丝杠与螺母座预装，再打表检测丝杠的径向跳动，全程转动丝杠无卡滞点后再锁紧固定螺栓，要是同轴度偏差过大，会导致丝杠运转时阻力增大，磨损速度加快，还会引发进给振动影响加工表面质量。日常维护中，这类丝杠需要定期加注锂基润滑脂，避免滚道与滚珠干摩擦，加工铸铁类产生粉尘的工件时，还要加装伸缩式防护罩，防止切屑粉尘进入滚道造成滚道划伤，一旦滚道出现点蚀或者划伤，整个丝杠组件的传动精度会快速丧失，只能整体更换。

　　在非标自动化设备的直线模组设计中，这类丝杠也被大量使用，比如点胶机、激光切割机的进给轴，会根据负载大小选择不同直径的丝杠，小负载场景常用16mm直径的丝杠，大负载的重载加工场景会用到40mm以上直径的重载丝杠，不同直径的丝杠额定动载荷差异很大，选型时要计算设备的轴向切削力与移动部件总重量，确保丝杠的额定动载荷满足使用寿命要求，通常按10000小时的额定寿命计算选型，避免长期满负载运行导致丝杠过早失效。
