1:8比例斯特劳德利梗式蒸汽机车结构设计

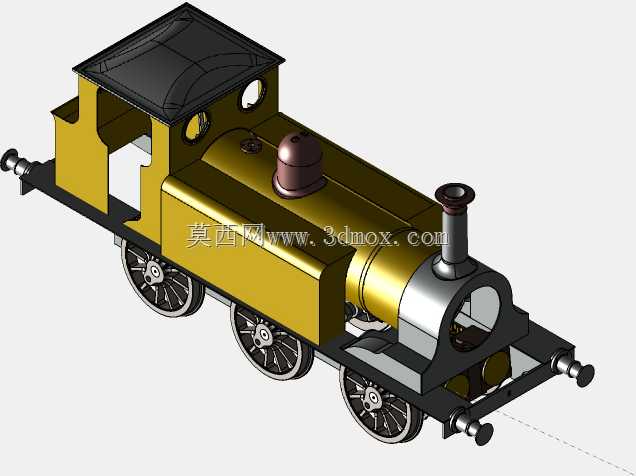

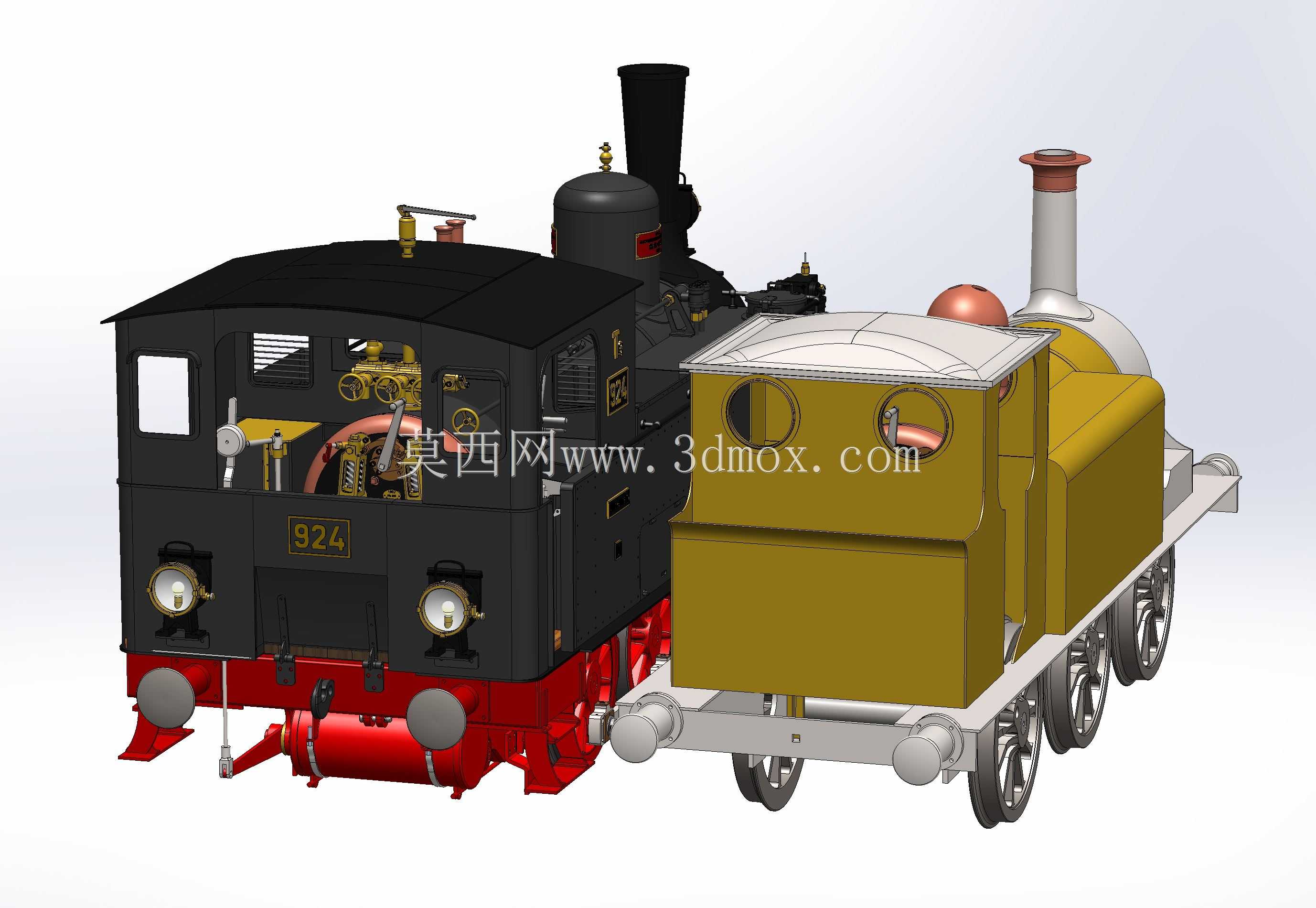

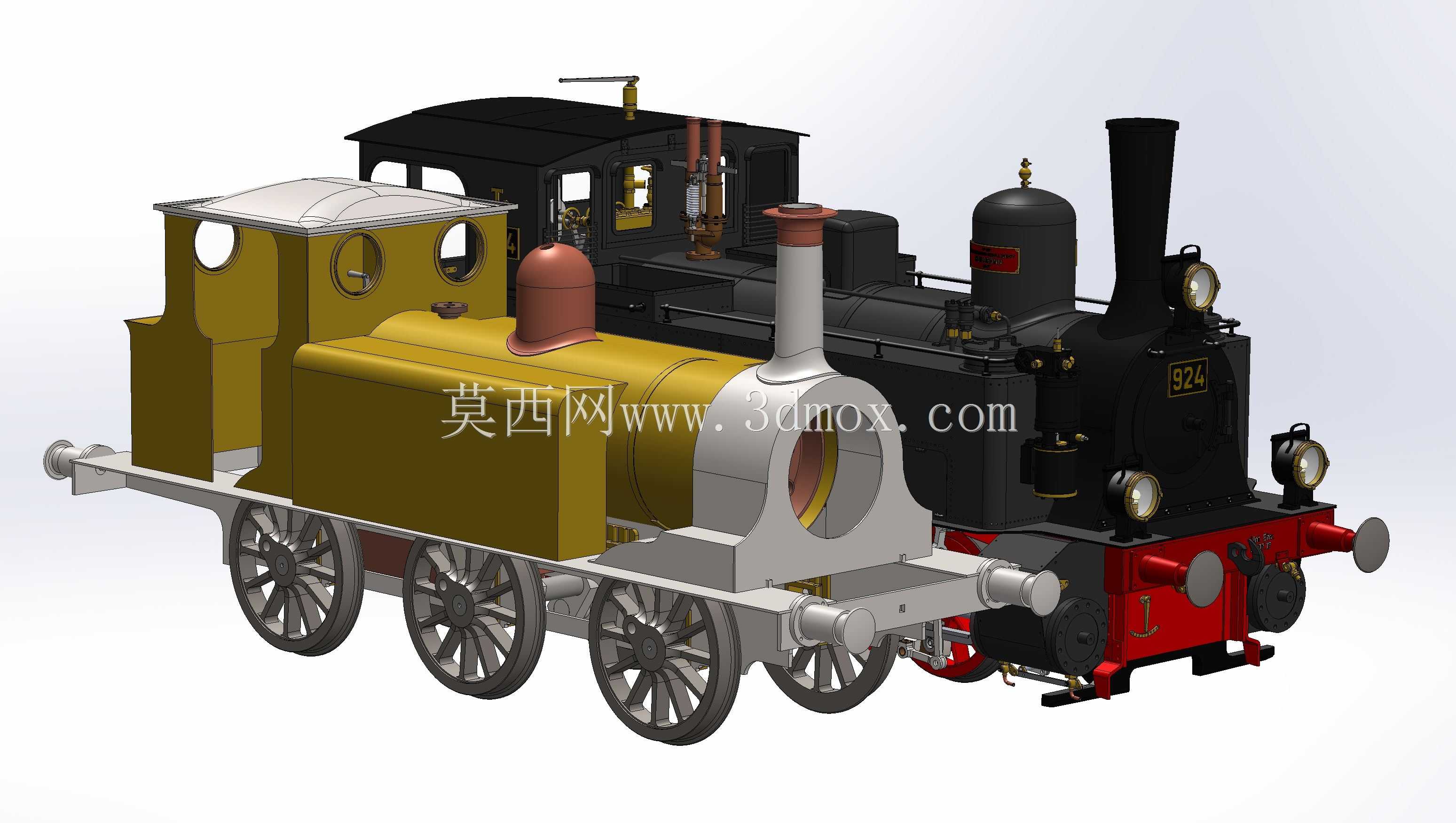

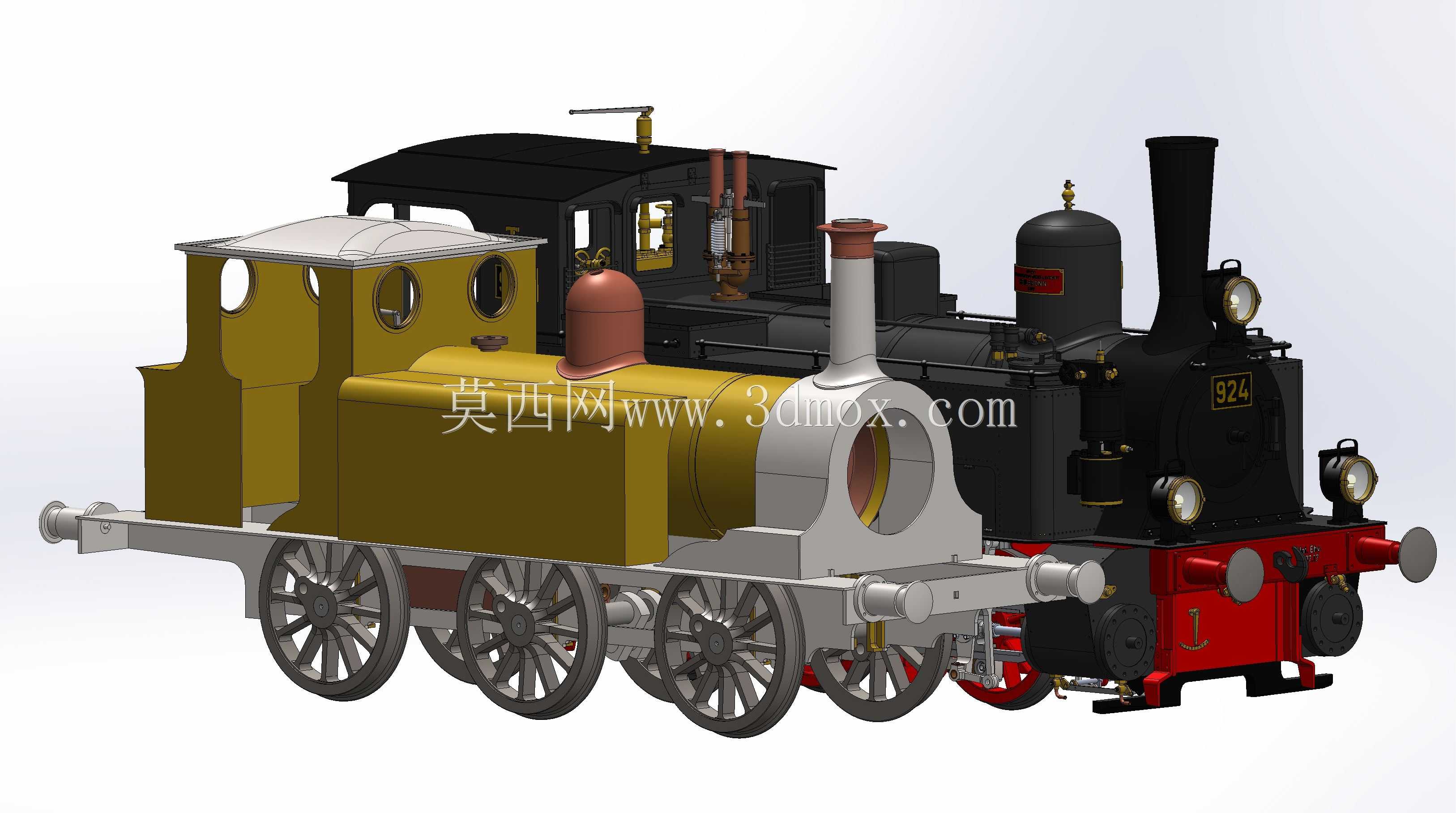

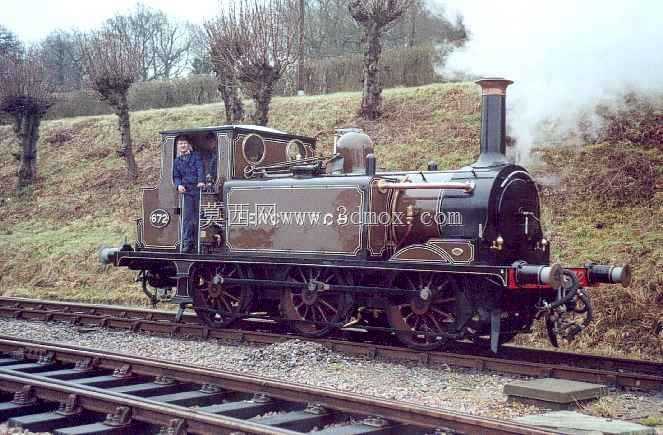

　　这款缩小比例的蒸汽机车结构设计，核心面向轨道交通装备科普展示、模型收藏场景，同时可作为蒸汽动力原理教学的具象化教具，帮助从业者直观理解早期蒸汽机车的动力传递逻辑与车体布局思路。设计过程中参考了德国Württembergische T3型蒸汽机车的整体构型，但并未做全细节的复刻还原，而是以概念研究为核心目标，对非核心结构做了合理简化，既保留了蒸汽机车最具辨识度的功能特征，也控制了整体结构的复杂度，适配小比例模型的加工与装配需求。

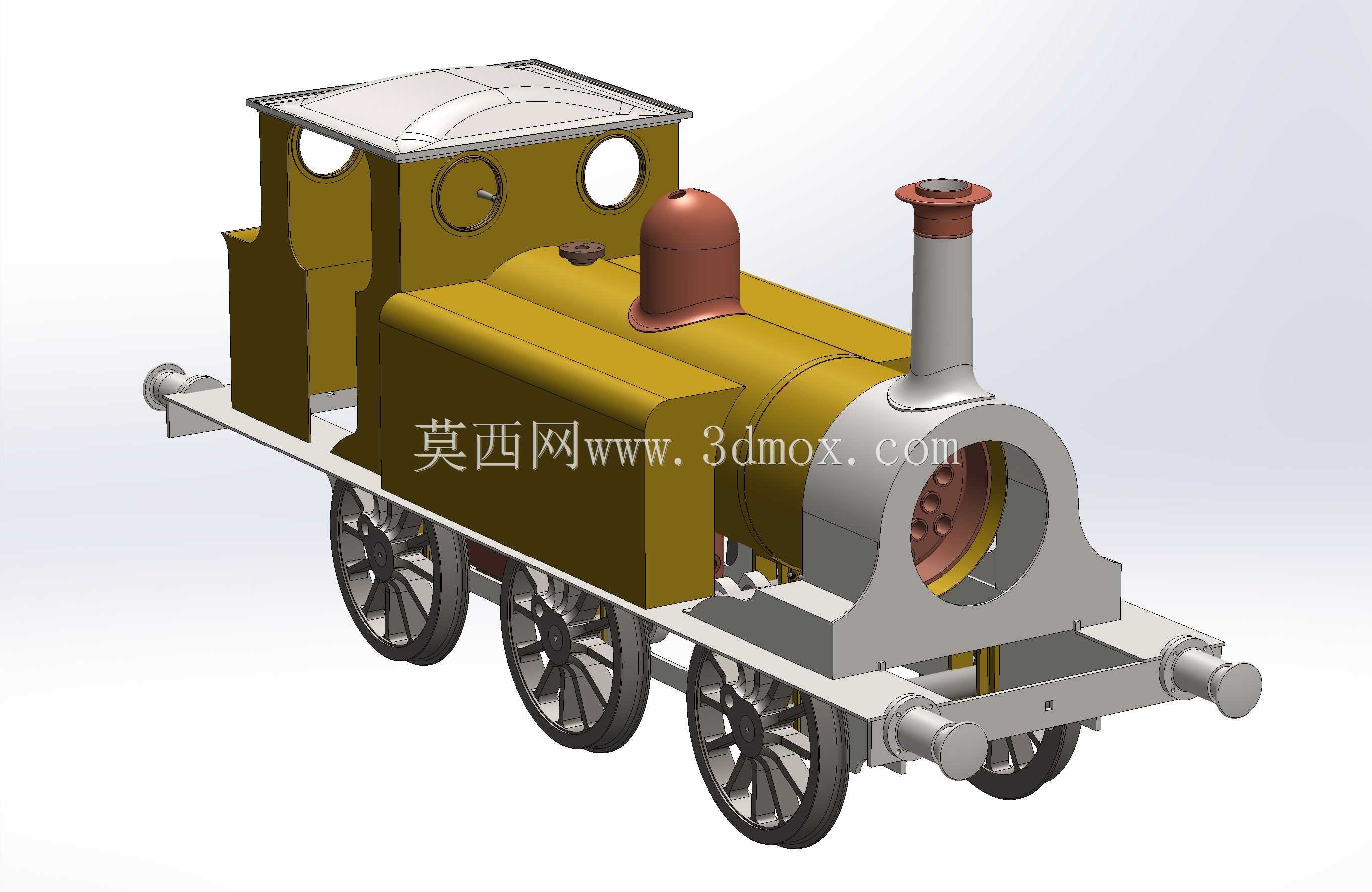

　　从功能特性来看，该设计完整覆盖了蒸汽机车的核心功能模块：前端为烟箱与烟囱结构，承担锅炉燃烧后的烟气导出功能，烟箱前端预留了缓冲器安装位，匹配轨交车辆的连挂安全需求；中部为锅炉主体，上方设置了汽包结构，是蒸汽汇集与输出的核心部位，锅炉外侧包覆的车体外壳兼顾了保温与外观装饰作用；后端为司机室结构，预留了操作空间的轮廓，可后续加装操控杆件细节；走行部采用三对动轮布局，轮对与车架之间预留了轴箱与弹簧的安装空间，能够模拟真实机车的走行缓冲逻辑，轮缘尺寸按照1:8比例缩放，适配对应轨距的轨道模型运行需求。

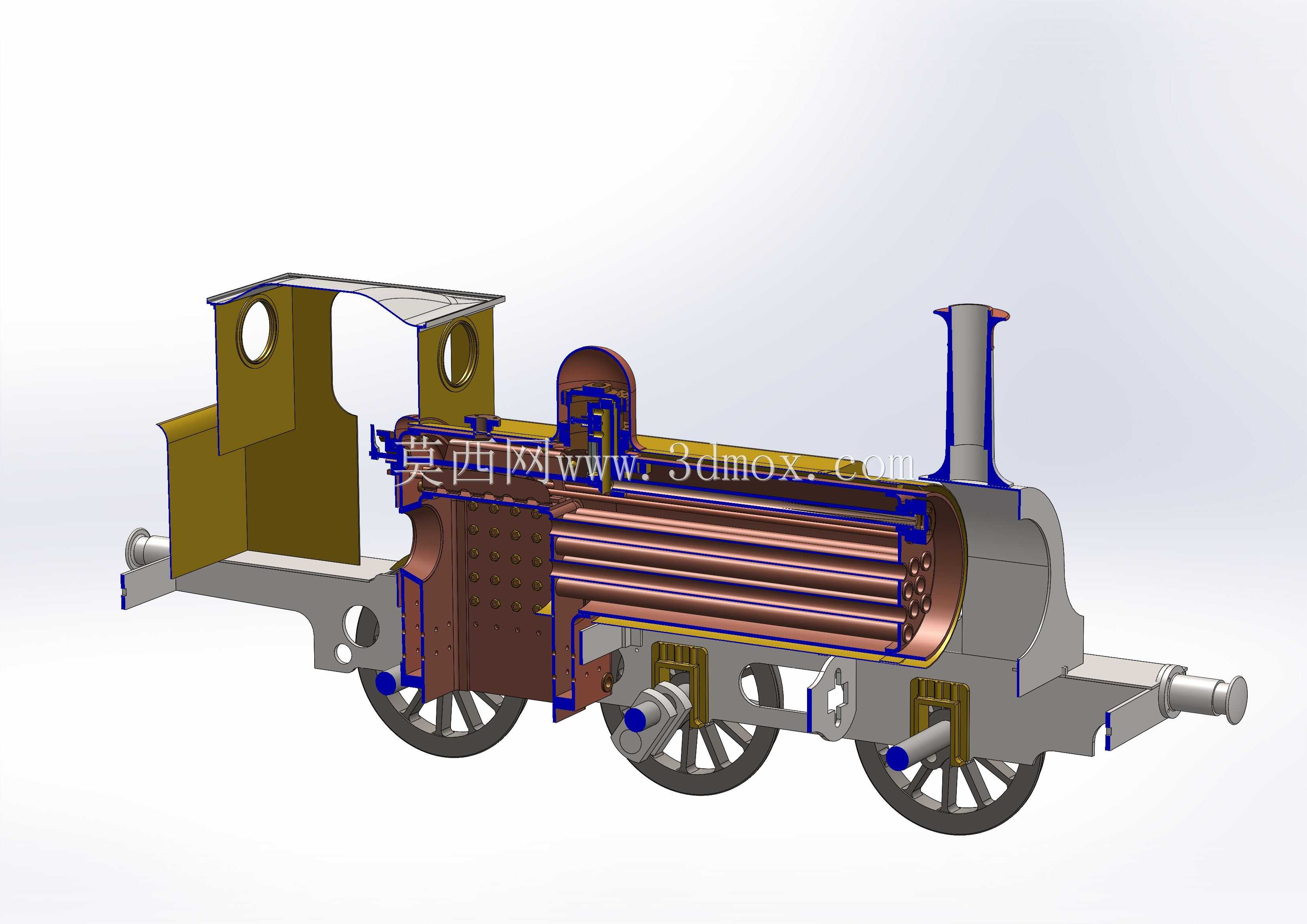

　　设计思路上优先保证结构的可装配性，所有部件的连接边界都做了公差预留：锅炉筒体与前后端板采用止口定位结构，降低装配时的同轴度调整难度；司机室与车架的连接采用卡槽式设计，无需额外紧固件即可实现预固定，后续可根据展示需求选择粘接或加装可拆卸结构；走行部的轮对与车架之间设计了独立的转动间隙，保证轮对能够顺畅转动，避免出现卡滞问题。外形尺寸方面，按照1:8的缩放比例，整车长度控制在适配桌面展示的范围内，宽度与高度严格遵循原型车的比例关系，没有做夸张的造型变形，保证视觉上的比例协调性。安装边界上，整车底部的车架平面为统一安装基准，所有下部结构都不超出车架底面的轮廓范围，既能够平稳放置在平面上展示，也可以适配标准轨道模型的安装接口，不需要额外做结构修改。

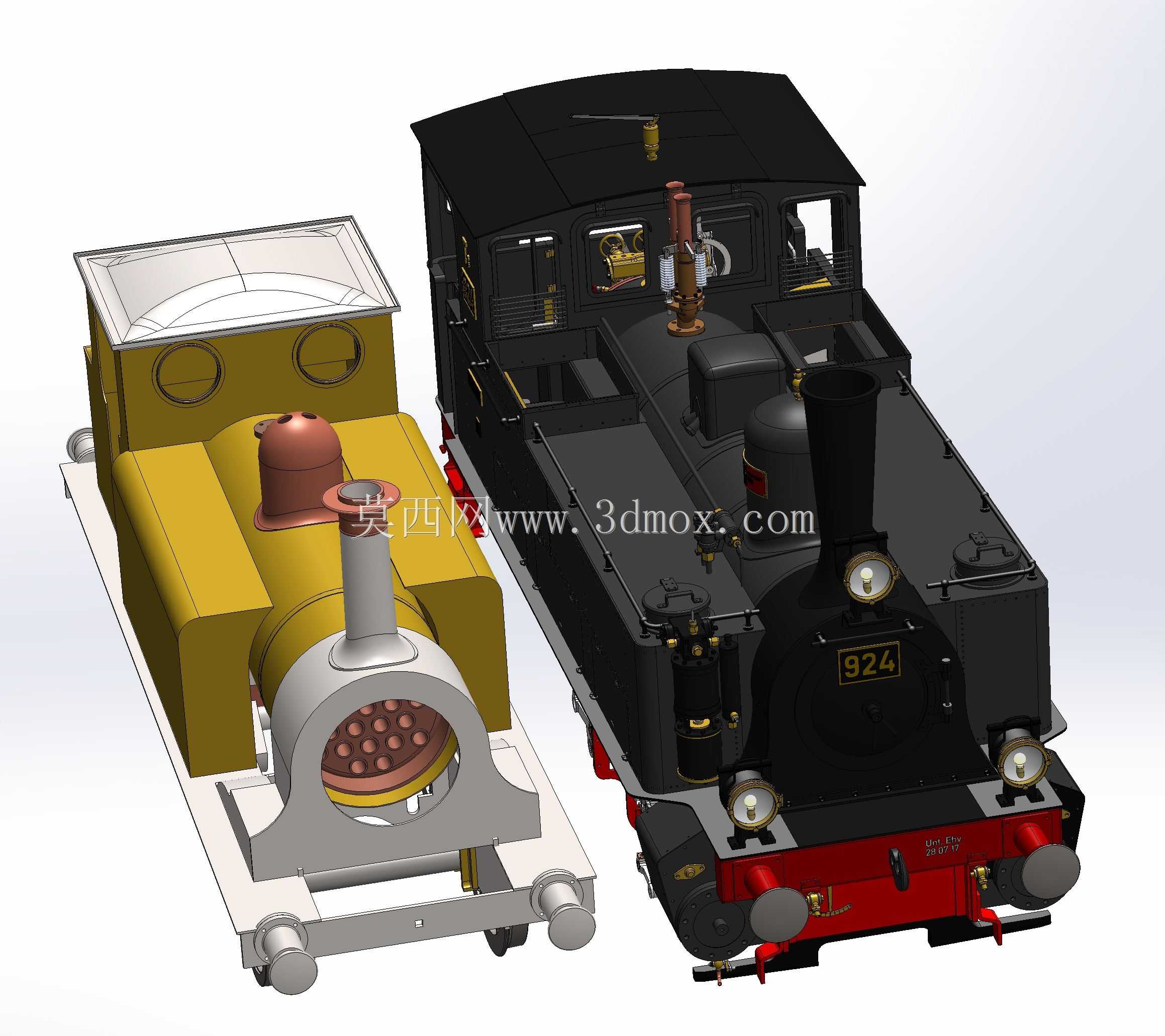

　　在细节处理上，车体侧面的走台板、扶手等结构都做了等比例缩小，既保留了原型车的外观特征，也避免了过小的薄壁结构导致加工难度提升；烟囱顶部采用收口设计，还原了真实机车烟囱的排烟导流结构；缓冲器采用突出式设计，既符合原型车的布局，也能够在模型碰撞时起到一定的缓冲保护作用。整个设计的结构拆分逻辑清晰，不同功能模块之间的边界明确，既可以作为整体装配展示使用，也可以拆分单独展示锅炉、走行部、司机室等独立模块，满足不同场景的展示需求。对于三维建模从业者而言，该设计的曲面处理、装配约束设置都具备参考价值，尤其是锅炉筒体与烟箱、司机室的过渡曲面处理，兼顾了造型流畅度与结构合理性，能够为同类轨交车辆的建模工作提供思路参考。
