窄轨距轻型轨道载货平板车结构设计

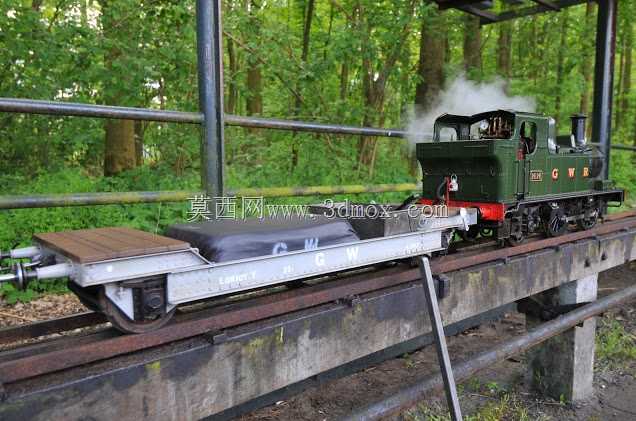

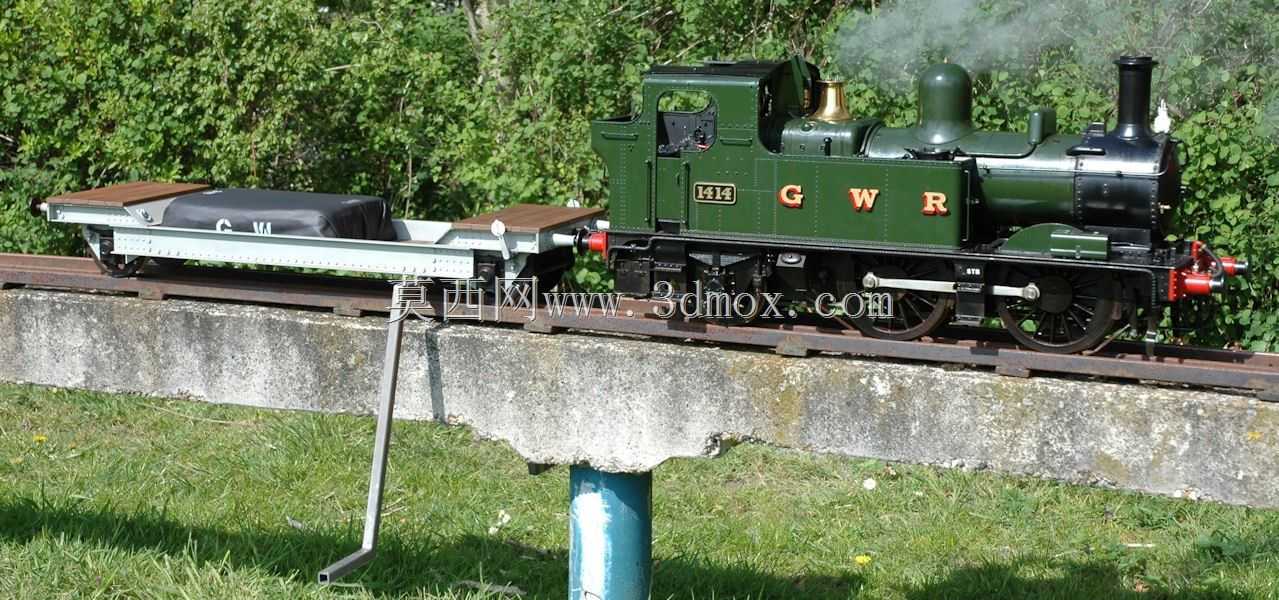

　　这款窄轨距载货平板车，主要适配5英寸轨距的微型轨道系统，既可以在高架搭建的模型轨道线路上运行，也能在地面铺设的同轨距临时轨道上通行，核心定位是配套新蒸汽模型机车使用的全尺寸可承载驾驶员的货运载具，区别于纯展示类的微缩模型，该结构完全按照实际载人载货的受力要求做工程化设计。

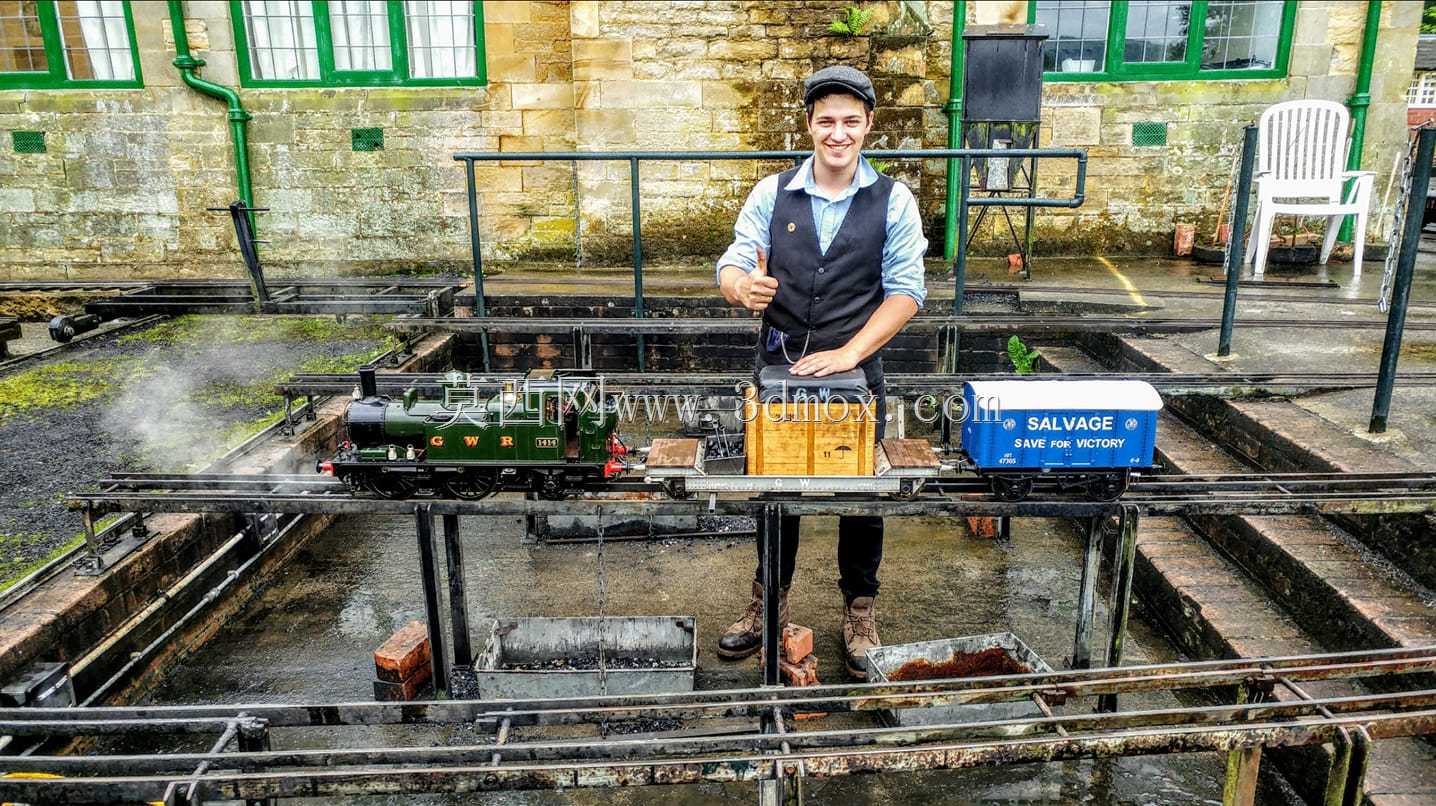

　　从实际应用场景来看，这类窄轨平板车多用于主题乐园的微型观光轨道线路、铁路科普教育基地的体验线路、蒸汽模型爱好者俱乐部的活动场地，既可以承载驾乘人员跟随蒸汽机车完成编组运行，也可以运输线路维护工具、活动物资、配套演示道具，部分场景下还可作为移动作业平台，搭载小型检修设备沿轨道移动完成轨道巡检、扣件紧固等作业。

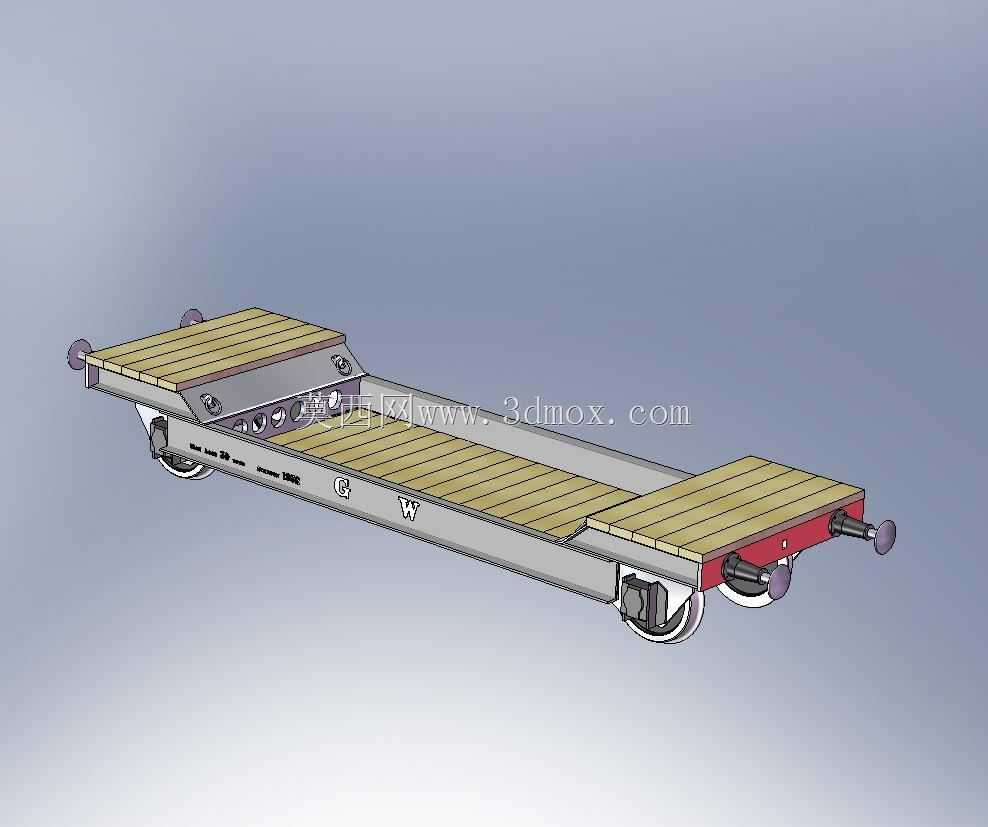

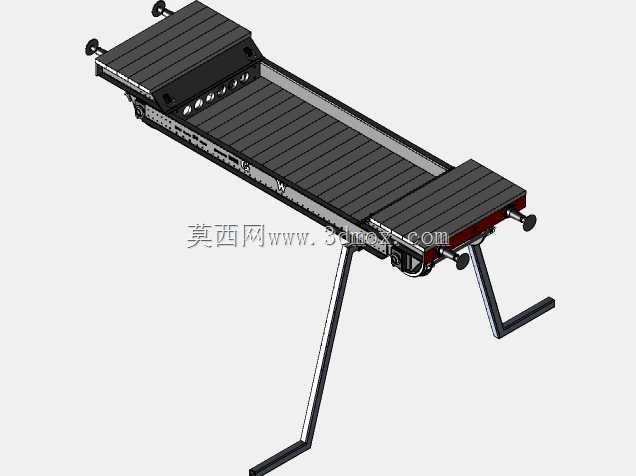

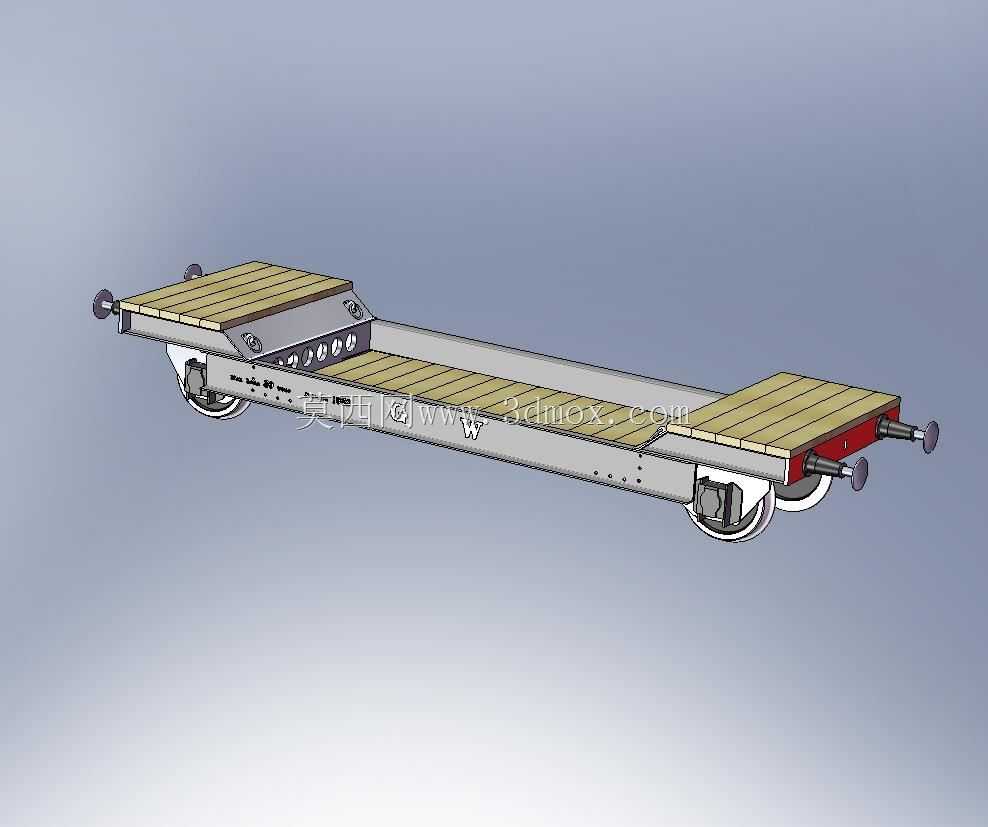

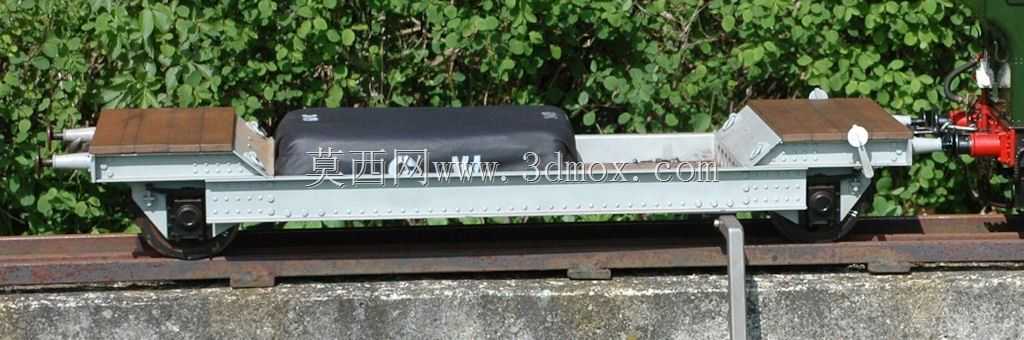

　　设计思路上全程围绕轻量化核心目标展开，主承载梁采用槽型截面的薄壁钢结构，在保证纵向抗弯强度的前提下，尽可能削减非受力区域的材料厚度，车架两侧的边梁做了局部开孔处理，既可以作为系固点用于捆绑固定所载货物，也能进一步降低整体自重，同时方便操作人员抬移车辆完成转场、换线作业。承载台面采用分块式的仿木铺板结构，铺板下方设置横向承托筋条，每块铺板都通过沉头紧固件与下方的承托结构固定，既保留了复古的视觉效果适配蒸汽机车的整体风格，也能避免大面积整板带来的重量冗余，铺板之间预留的微小缝隙还可以快速排出台面积水，适配户外露天使用的场景需求。

　　走行部分采用适配窄轨的小直径轮对结构，轮缘尺寸严格匹配5英寸轨距的轨道内侧间隙，保证过弯时不会出现脱轨风险，轮组与车架之间采用简化的弹性连接结构，能够过滤轨道接缝、轨面不平整带来的小幅振动，提升驾乘与载货的平稳性。车架两端设置了标准的连接挂钩结构，可以与同轨距的蒸汽机车、其他同类型平板车快速编组，挂钩位置的高度做了统一匹配，保证连挂后车钩中心线处于同一水平高度，避免运行过程中出现车钩脱开、上下别卡的问题。车架端部还设置了简易的止挡结构，防止所载货物在车辆加减速过程中从端部滑落。

　　安装边界方面，整车的宽度严格控制在窄轨线路的建筑限界以内，不会与线路两侧的护栏、信号标识、周边设施发生干涉，轮对的内侧距按照5英寸轨距的标准公差做了适配调整，既保证直线运行时的顺畅性，也能通过该轨距下的常规小半径弯道，整车的离地间隙经过校核，在常规轨道铺设条件下，车架底部不会与轨枕、道钉等轨道部件发生剐蹭。台面的承载区域做了防滑处理，即使在雨天或者台面有杂物的情况下，驾乘人员站立或者放置货物也能保持足够的摩擦力。

　　从功能特性上看，该车没有设置额外的动力单元，完全依靠配套的蒸汽机车牵引运行，自身结构做了免维护的简化设计，轮组部位采用密封式的滑动轴承结构，不需要频繁加注润滑脂，日常使用仅需要定期检查紧固件松紧、轮缘磨损情况即可，大幅降低了日常运维的工作量。车架的整体重心经过优化，在额定承载状态下整车重心处于轨距中心的垂直平面内，即使在弯道运行时也能保持足够的抗侧翻稳定性，不会因为偏载出现倾翻风险。
