大东线J69窄轨0-6-0蒸汽机车结构设计

　　本次涉及的窄轨蒸汽机车，适配5英寸轨距的小型轨道场景，这类轨距的轨道多用于工业厂区内部物料转运、主题园区观光线路、铁路科普教学展示以及小型工矿场地的短距离运输作业，区别于标准轨距的干线机车，窄轨机型对转弯半径的适配性更强，能在场地受限的区域完成牵引作业，不需要大规模的轨道铺设改造，适配场地的灵活度更高。从轮式配置来看，0-6-0的动轮布局意味着没有独立的导轮与从轮，全部车轴均为动轴，这种设计的核心优势是轴重分配更均匀，整台机车的粘着重量全部作用在动轮上，牵引时的轮轨粘着力利用率更高，在小半径曲线段行驶时，动轮的贴轨表现更稳定，不容易出现空转打滑的问题，尤其适配坡度稍大、轨道附着条件一般的厂矿内部线路。

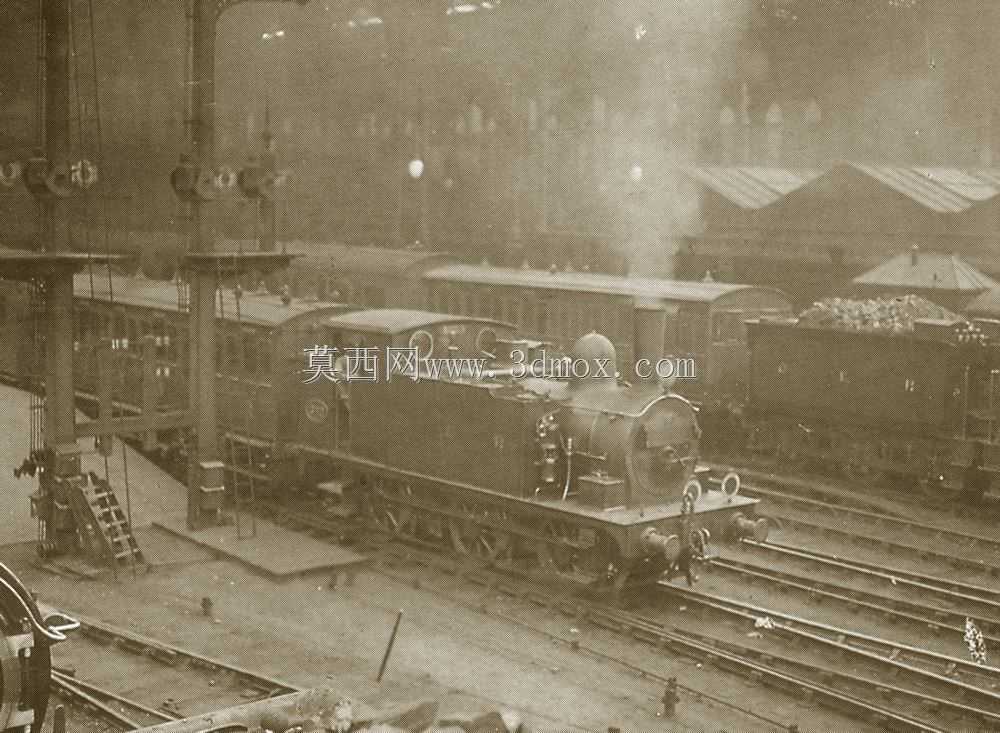

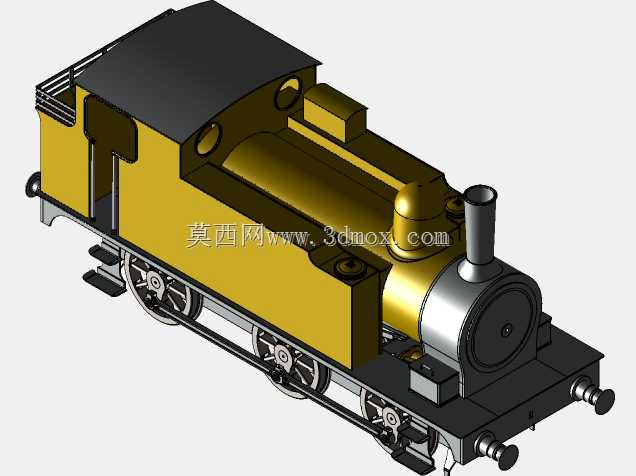

　　设计过程中参考了GER J69型蒸汽机车的经典结构逻辑，按照1:11.3的比例做缩放适配，建模阶段优先完成走行部、锅炉总成、汽缸与阀动机构的核心结构绘制，走行部的动轮轴距严格匹配窄轨曲线通过的边界要求，避免轴距过大导致的轮缘啃轨问题，动轮与车架的连接采用弹簧吊挂结构，模拟实车的减震逻辑，保证行驶过程中轮对始终贴合轨面。锅炉部分的外形尺寸按照比例缩放后，预留了烟箱、火箱、汽包的对应安装位置，外部走台板、扶手、管路的排布遵循实车的操作空间要求，走台板的宽度满足模拟检修作业的操作空间边界，不会出现结构干涉。汽缸部分采用双侧对称布置，与动轮之间的连杆传动机构按照曲柄连杆的运动逻辑做配合校验，保证曲轴转动过程中连杆无死点卡滞，

　　阀动装置的滑阀与汽口的对应关系匹配蒸汽进排的时序逻辑，还原实车的动力传递路径。考虑到该类模型多用于教学展示、静态陈列以及小型动态轨道运行场景，建模时对部分易损耗的细小结构做了强度优化，比如连杆与动轮的连接销位置做了局部加厚，避免频繁拆装或者运行过程中出现结构断裂，车架部分的主梁采用等强度设计，在保证整体刚度的前提下控制整体重量，适配小型轨道的承重限制。外形尺寸上，整车长度、宽度、高度均严格匹配5英寸轨距的机车车辆限界要求，宽度方向不会超出轨距对应的限界边界，高度方向适配小型线路的架空障碍物通过要求，车钩位置的高度与同轨距的车辆连接接口匹配，可直接搭配同规格的货运车厢完成编组作业。设计过程中没有一味追求全细节的复刻，

　　而是优先保证核心功能结构的准确性，对于不影响动力传递、外形展示的内部细小管路做了适当简化，既保留了蒸汽机车的经典外形特征，又降低了后续加工制作、组装调试的难度，不管是用于三维结构教学演示，还是作为实体模型的加工参考，都能提供清晰的结构参考依据。
