带球形操作手柄的铰接枢轴联动组件

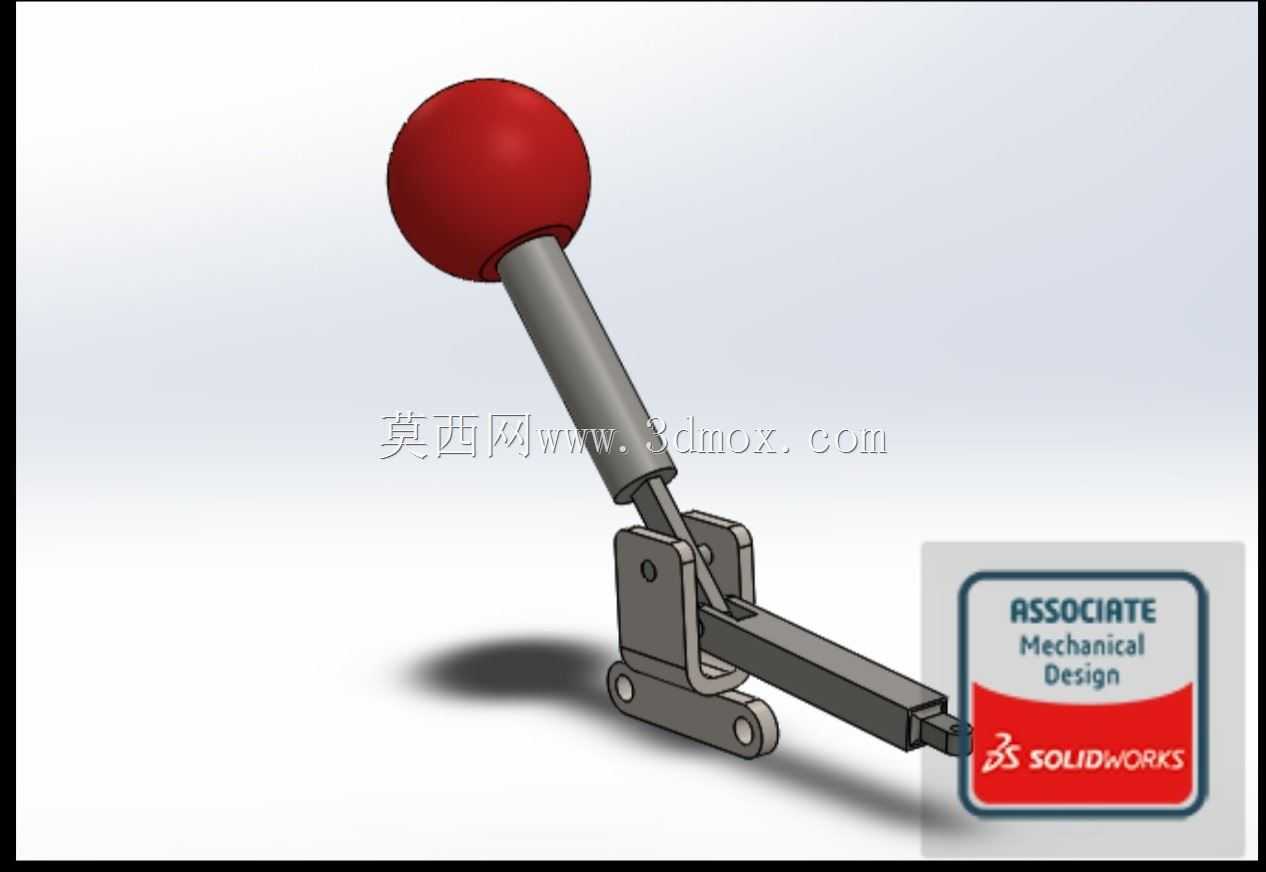

　　这套带球形操作头的铰接枢轴组件，多应用在小型手动工装夹具、台式检测设备的档位切换机构、轻工生产线的手动定位模块上，日常车间里常见的手动压合工装、工位挡料限位机构、小型台钳的快速锁紧模块里，都能见到同结构原理的构件。从实际使用场景来看，这类组件不需要配套气动、液压动力源，完全依靠操作人员手动扳动手柄完成动作，在无气源电源的维修工位、小批量试制的装配台、需要频繁手动调整工位间距的流水线旁，适配性远高于动力驱动的锁紧机构。

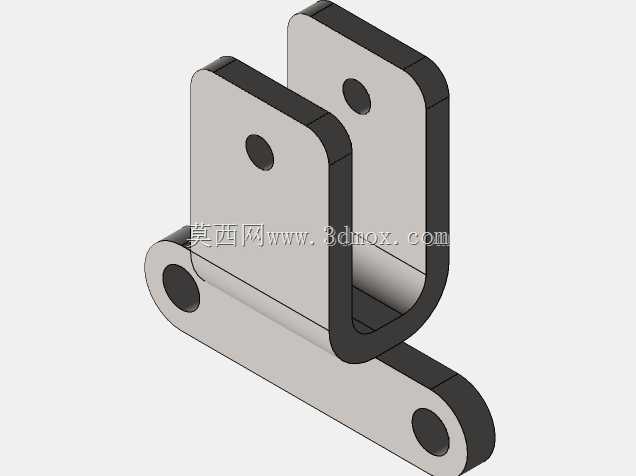

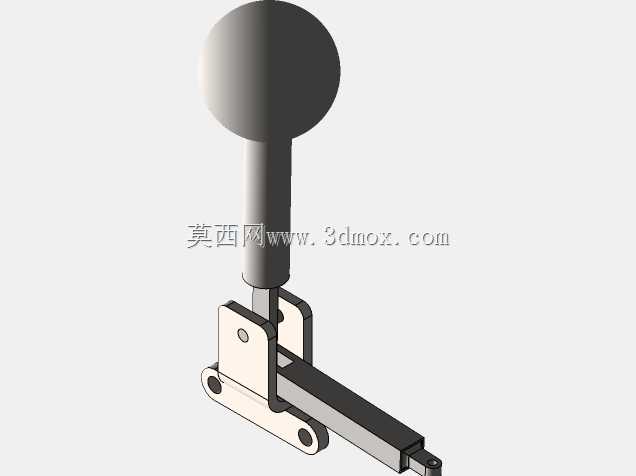

　　从功能特性上拆解，这套组件的核心作用是把操作人员施加在球形手柄上的摆动力，通过铰接枢轴的转动副转化为滑动杆的直线往复动作，滑动杆端部可以配套推块、压头、定位销等不同执行端，完成工件压紧、档位切换、锁止定位这几类核心动作。球形操作头的设计是从人机工程角度出发，相比直杆式手柄，球形头没有握持方向限制，操作人员从任意角度都能快速握住施力，表面做圆弧过渡处理，长时间扳动也不会硌手，适合需要频繁操作的工位。铰接位置的双片式耳座结构，把转动副的间隙控制在极小范围，避免扳动手柄时出现旷量，保证滑动杆的直线动作精度，不会因为铰接间隙导致执行端偏移。

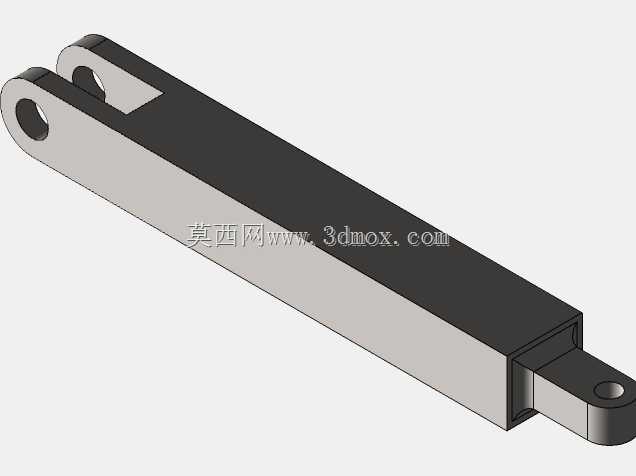

　　设计思路上，这套组件优先考虑了手动操作的力臂配比，手柄段的长度经过力矩核算，操作人员只需要施加很小的握力，就能在滑动杆端输出足够的推压力，满足常规小型工件的锁紧、定位需求。转动副位置采用销轴铰接，销轴两端做铆边处理，既保证转动顺畅，又不会在频繁扳动过程中出现销轴脱出的问题。滑动杆和基座之间采用间隙配合，配合面做了粗糙度控制，扳动手柄时滑动杆伸缩无卡滞，往复动作的一致性较好。基座底部的两个安装耳座带同轴安装孔，既可以通过销轴把整个组件铰接在设备机架上，适配需要随动调整的安装场景，也可以通过螺栓穿过安装孔把组件刚性固定在工作台面，满足固定工位的使用需求。

　　从安装边界尺寸来看，整套组件收拢状态下的总长度控制在紧凑区间，不会占用过多的工作台安装空间，手柄扳动到最大行程位置时，球形头的摆动轨迹不会超出基座外侧的安全范围，避免操作过程中碰伤周边工件或者操作人员。滑动杆的伸出行程经过匹配设计，刚好满足常规手动锁紧、档位切换的行程需求，不会因为行程过长导致结构冗余，也不会因为行程过短无法满足动作要求。铰接点的位置布局经过反复校核，当手柄扳动到锁紧位置时，整个机构会形成机械死点，即便滑动杆端受到反向作用力，也不会出现手柄回弹松脱的问题，不需要额外增加锁止结构就能保证工作状态的可靠性，这也是这类手动枢轴组件在工装领域被广泛应用的核心原因。日常维护时，只需要定期在铰接销轴位置、滑动杆配合面涂抹少量润滑脂，就能保证长期使用无卡滞，整体结构没有易损件，使用寿命能匹配常规工装的全生命周期使用需求。
