带双面密封结构的深沟球滚动轴承

　　在各类需要旋转支撑的机械结构中，这类带接触式密封的深沟球轴承是应用覆盖范围极广的基础零部件，从中小型电机输出轴、输送机托辊、家用电机转轴到普通机床的进给轴支撑、轻工设备的传动辊系，都能见到同结构轴承的身影。它的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的双向轴向载荷，将轴运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的损耗，同时限制轴与安装座之间的轴向、径向窜动量，保证轴上搭载的齿轮、带轮、叶轮等功能部件始终处于设计要求的工作位置。

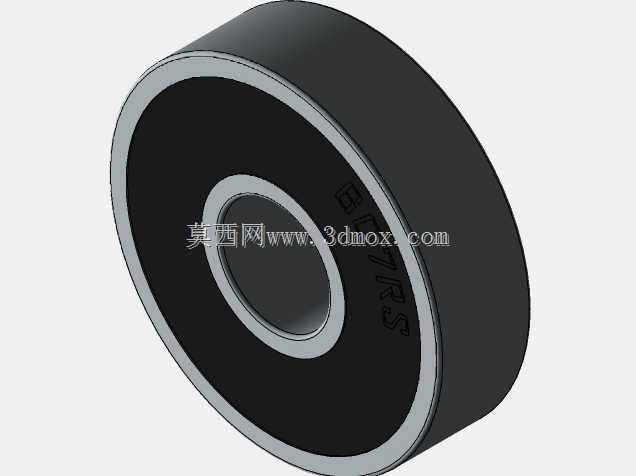

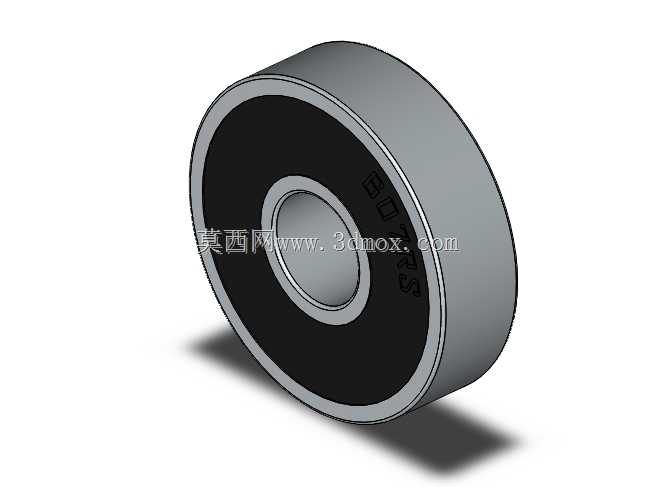

　　从结构设计逻辑来看，这款轴承采用双列钢球？不，是单列深沟球的经典滚道结构，内圈、外圈的滚道都经过精密磨削加工，滚道曲率与钢球曲率匹配度经过反复校核，保证钢球在滚道内滚动时接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。两侧的黑色密封件是丁腈橡胶材质的接触式密封，密封唇与内圈的密封槽过盈配合，能够有效阻挡外界的粉尘、水汽、切削液等杂质进入轴承内部的润滑脂腔，同时防止轴承内部填充的润滑脂在运转过程中向外泄漏，相比开式轴承，这种密封结构不需要额外设计复杂的外置密封装置，能够大幅简化安装部位的结构设计，减少整机的零件数量，降低装配工作量。

　　从安装边界来看，这类轴承的内圈与轴采用过盈配合，装配时需要采用压装或者热装的方式，避免直接敲击轴承端面导致滚道或者钢球受损，外圈与轴承座孔采用过渡或者小间隙配合，方便装配时的调整，同时保证轴承运转过程中不会出现外圈蠕变的问题。轴承的宽度、内径、外径都遵循标准深沟球轴承的尺寸系列，不需要定制非标的安装座或者轴加工尺寸，选型时只需要根据轴的设计直径、承载载荷大小、额定转速匹配对应的尺寸型号即可，互换性极强。

　　在实际设备运行过程中，这种密封轴承的维护成本极低，出厂时已经预填了适配常规工况的锂基润滑脂，在正常的工作温度、载荷范围内，不需要定期补充润滑脂，能够实现长期免维护运行，尤其适合那些安装位置隐蔽、后期维护操作不便的设备部位。设计建模时，需要重点还原密封件的唇边结构、内圈的密封槽尺寸、保持架的兜孔间隙，这些细节直接影响后续做装配干涉检查、运动仿真时的准确性，如果忽略密封件的厚度尺寸，很容易在装配时出现密封件与端盖、轴肩干涉的问题，导致实际装配时需要二次修配零件，影响生产进度。另外滚道的曲率半径、钢球的直径与数量匹配，是保证轴承额定动载荷、静载荷参数符合设计要求的关键，建模时不能随意简化滚道的圆弧结构，否则后续做有限元受力分析时，得出的应力结果会与实际情况存在较大偏差，失去仿真分析的参考价值。

　　在不同的应用场景下，这类轴承的选型侧重点也有区别，比如在高速运转的电机轴上使用时，需要优先考虑密封件的摩擦阻力，保证运转过程中温升控制在允许范围内，避免润滑脂过早失效；在粉尘较大的矿山、建材设备上使用时，需要适当增加密封唇的过盈量，或者选用带双层密封的结构，提升杂质阻挡能力；在有一定腐蚀环境的食品、化工设备上使用时，可以将橡胶密封件更换为氟橡胶材质，同时调整润滑脂的类型，适配特殊工况的使用要求。不管是哪种应用场景，轴承的安装基准面精度都有明确要求，轴肩和座孔的挡肩端面需要与轴线保持垂直，端面跳动量控制在公差范围内，否则轴承安装后会受到附加的轴向载荷，导致运转过程中噪音增大、温度升高，大幅缩短轴承的实际使用寿命。
