带键槽直齿米制圆柱传动齿轮

　　这款米制直齿圆柱齿轮，是常规平行轴传动系统里的核心基础零件，日常在轻工输送线、小型农机传动箱、普通机床进给机构、通用减速装置里都能见到同结构的零件，主要用来在两平行轴之间传递恒定转速比的旋转动力，适配中等载荷、转速不超过1500r/min的平稳传动工况，相比斜齿轮它没有轴向分力，安装调试时不需要额外考虑轴向定位的附加载荷，对支撑轴承的选型要求更友好，小模数规格的同款齿轮也常被用在小型自动化设备的分度传动环节，依靠精准的齿距保证分度动作的重复定位精度。

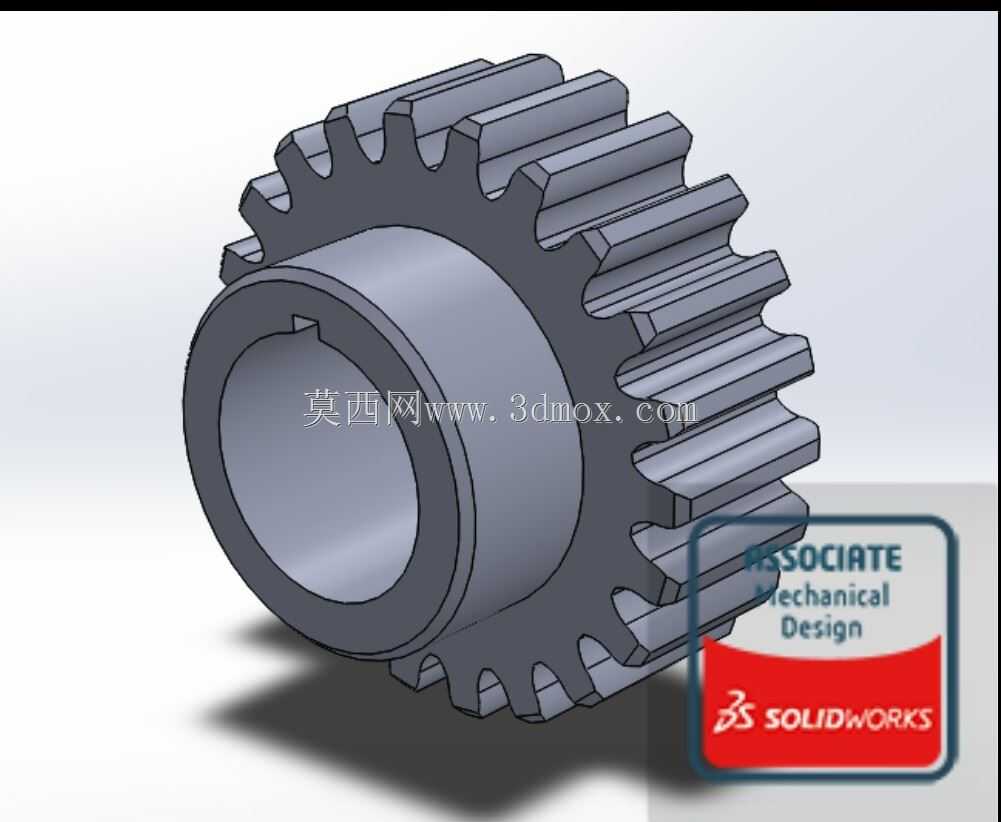

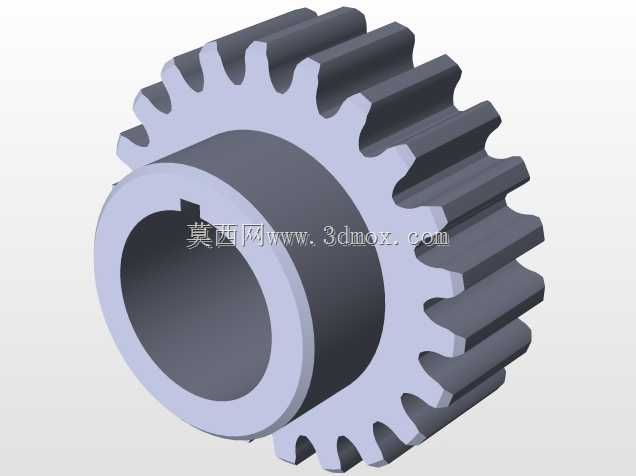

　　从结构设计逻辑来看，这款齿轮采用了最经典的直齿渐开线齿形，齿向与齿轮轴线完全平行，加工时可以用标准滚刀一次滚切成型，不需要附加的螺旋角调整工装，量产加工的工艺性很好，制造成本相比同参数斜齿轮低15%左右，也方便后期维护时的备件替换。轮毂部分设计了带标准平键槽的中心通孔，安装时通过平键与传动轴实现周向固定，能可靠传递额定扭矩，避免齿轮与轴之间出现相对转动打滑的问题；轮毂的轴向长度略大于齿宽，安装时可以通过轴肩或者轴用挡圈实现轴向定位，不需要额外设计复杂的轴向锁紧结构，装配工序简单，普通钳工借助标准工具就能完成拆装维护。

　　齿部参数采用标准米制模数设计，齿顶高系数、顶隙系数都符合通用机械传动的标准规范，齿面没有做额外的修形处理，适合安装刚性较好、轴系对中精度有保障的传动场景，如果用在冲击载荷较大的工况，也可以在这个基础模型上调整齿面硬度参数，增加齿部淬火处理的工艺要求，就能适配更高载荷的使用需求。齿轮的齿顶圆、齿根圆都做了标准的倒角处理，既可以避免安装过程中齿部边缘磕碰产生毛刺影响啮合精度，也能去除加工残留的锐边，防止装配调试时划伤操作人员。

　　在安装边界上，这款齿轮的中心孔直径、键槽尺寸都匹配对应直径的标准传动轴，齿顶圆尺寸预留了足够的箱体安装间隙，不会和传动箱内壁发生运动干涉；齿宽尺寸按照常规传动的齿宽系数设计，既保证足够的齿面接触面积来分散接触应力，避免齿面过早出现点蚀失效，也不会因为齿宽过大导致载荷沿齿向分布不均的问题。实际选型替换时，只需要保证配对齿轮的模数、压力角、齿数比完全匹配，中心距符合设计要求，就能实现平稳的动力传递，不需要做额外的定制化修改，通用性很强。

　　从实际使用的角度来说，这种结构的直齿轮日常维护成本很低，传动过程中不需要复杂的润滑回路，采用普通的油脂润滑或者飞溅润滑就能满足长期运行的需求，正常工况下的使用寿命可以达到上万小时，只有在长期过载或者润滑不足的情况下才会出现齿面磨损、断齿之类的失效问题，失效后也可以直接替换同参数的备件，不需要对整个传动箱做大规模拆解调整，非常适合通用机械设备的常规传动场景使用。建模过程中严格遵循了米制齿轮的标准参数规范，齿形轮廓完全符合渐开线生成逻辑，键槽、轮毂的尺寸都对应标准机械设计手册的规范值，直接导入装配体就可以用来做干涉检查、运动仿真，也可以直接导出工程图用于生产加工。
