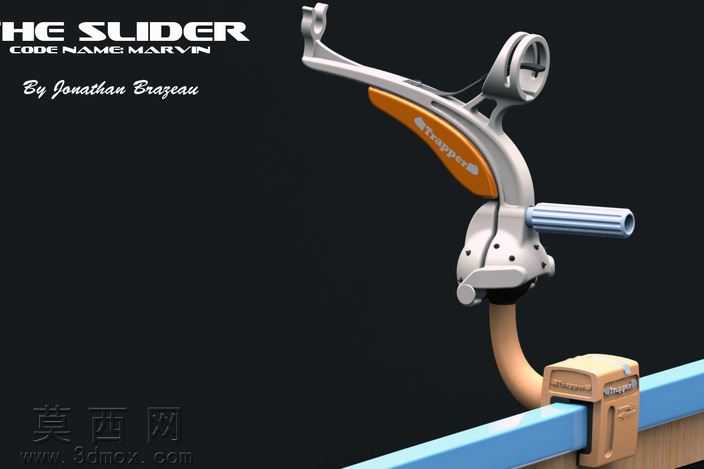

滑块杆持有人挑战理念5：

杆持有人挑战概念5:滑块

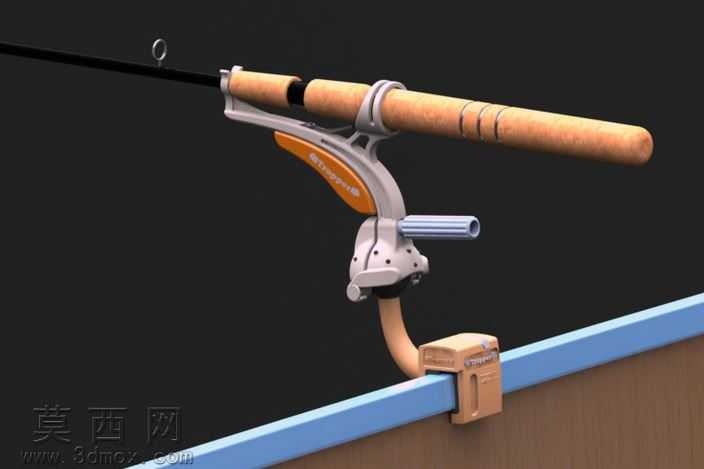

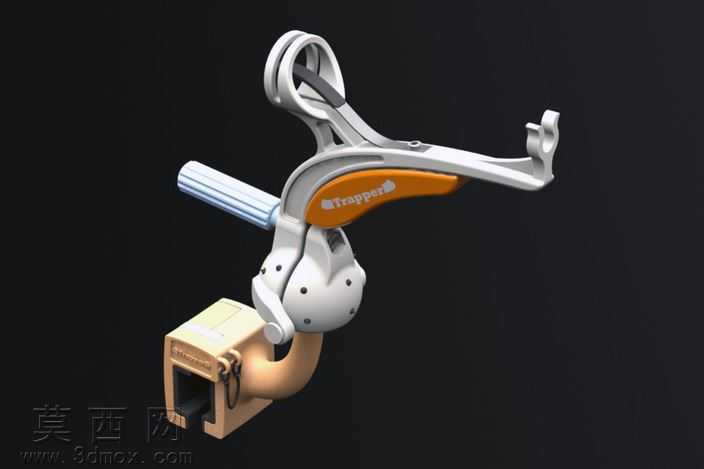

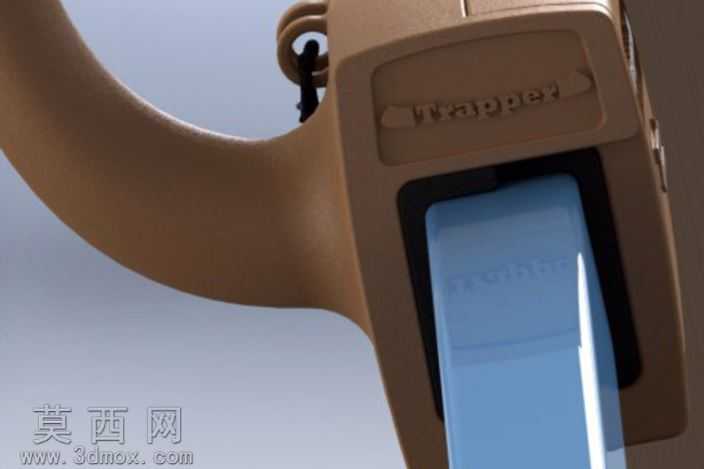

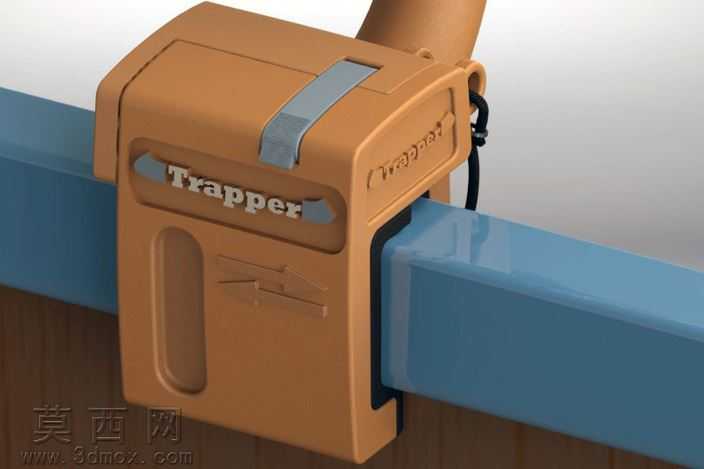

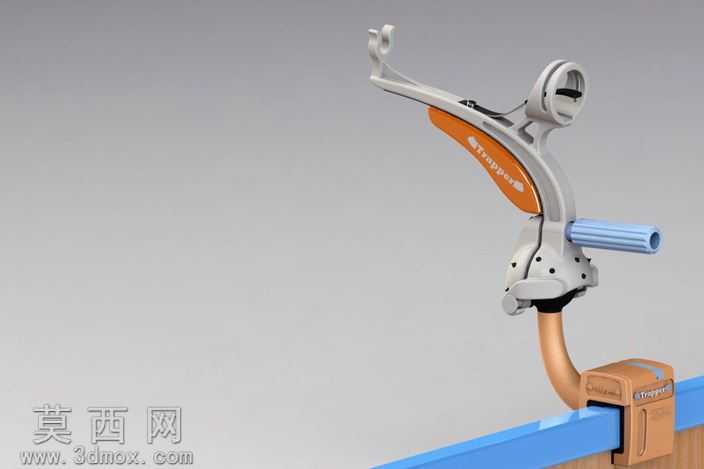

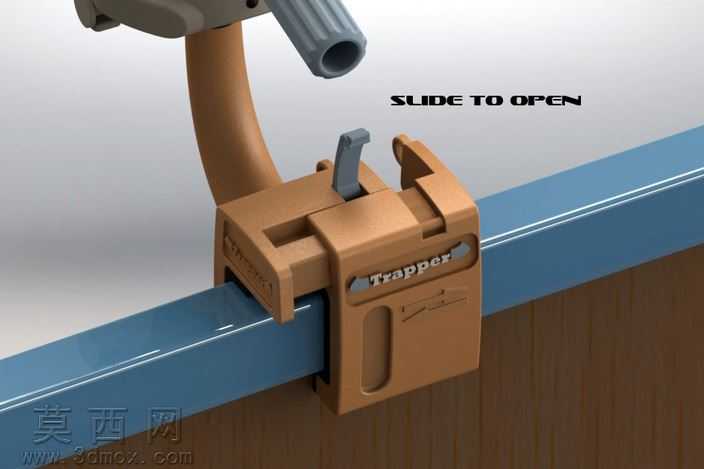

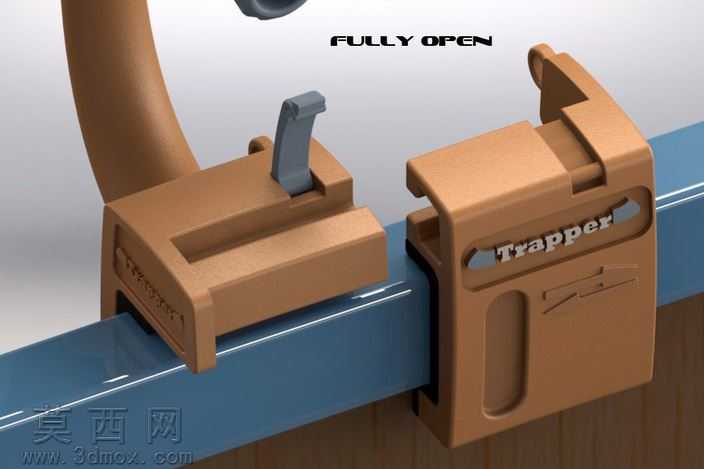

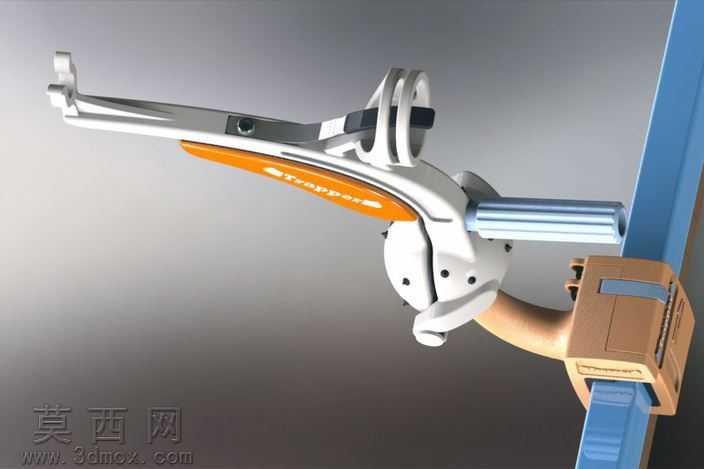

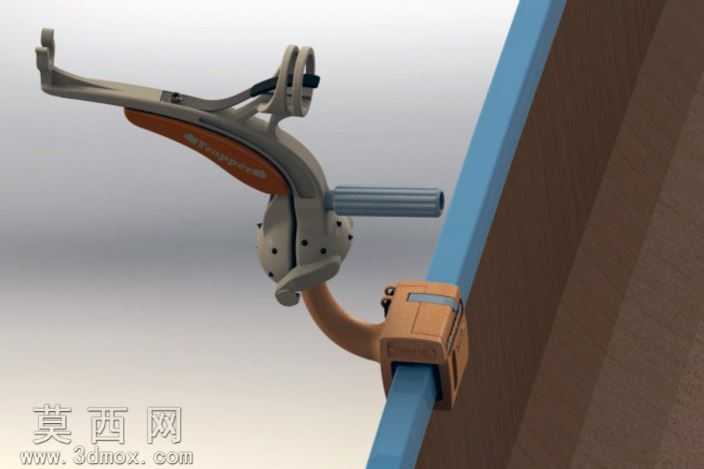

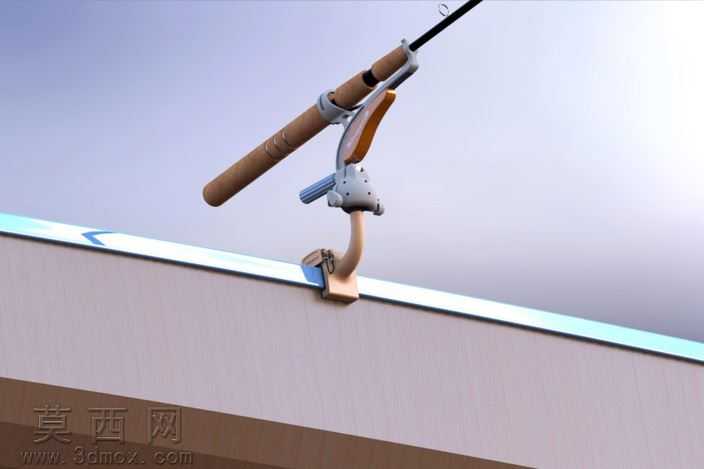

设计理念是非常简单的夹紧系统是可靠的和不复杂。虽然设计相对简单,但仍然所需的单位提供所有功能所需的钓鱼杆架,强度,可调节性和可移植性。我不认为我会是第一个想球套接字概念的但我想要将它纳入设计,因为我爱的简单性比它提供的功能,它是完美。滑块风格夹,一个非常简单的系统,也同样如此低维护和强大。我也修改设计以适应的独木舟,轮廓因为独木舟不是直的配置文件,它是重要的是要有一些内置了夹紧的表面,因此所有表面充分都联系彼此的曲率。我设计了一个轻微的半径,以拥抱独木舟的滑动夹入轮廓,更加密切的合作。

主要功能,

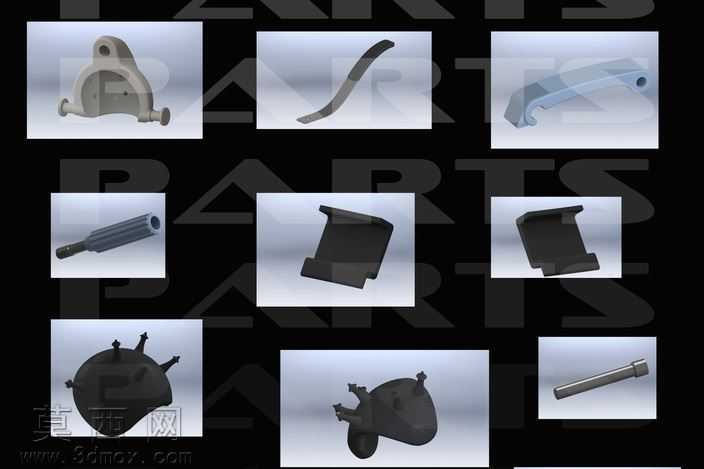

——低部分计数,简单的制造

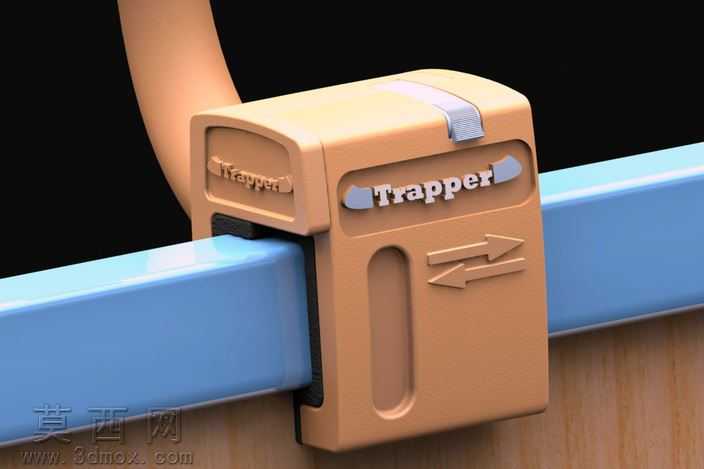

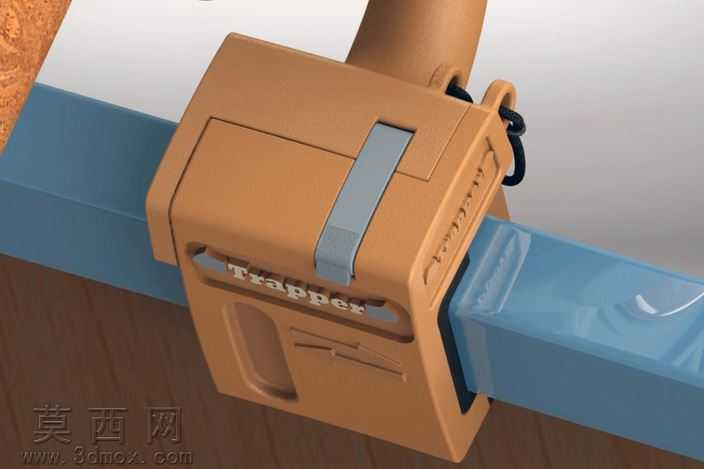

——强,简单的夹具设计

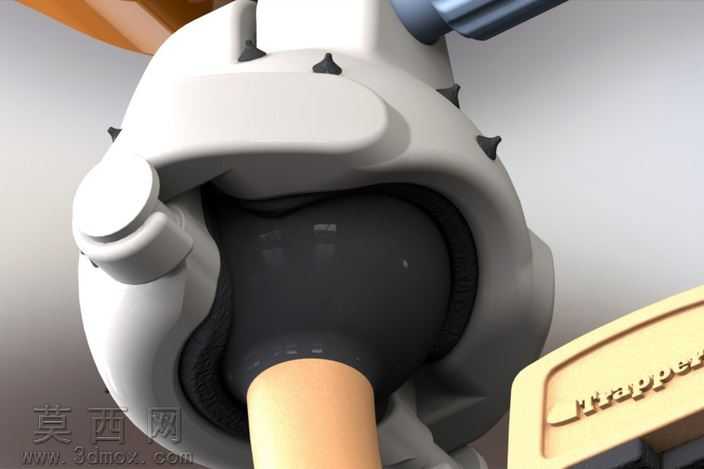

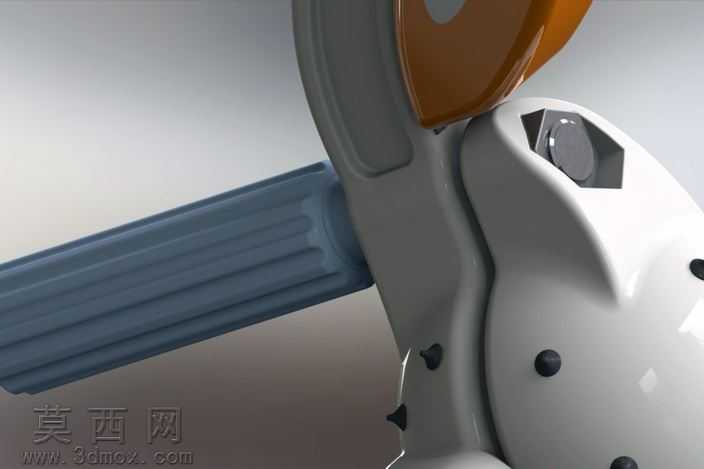

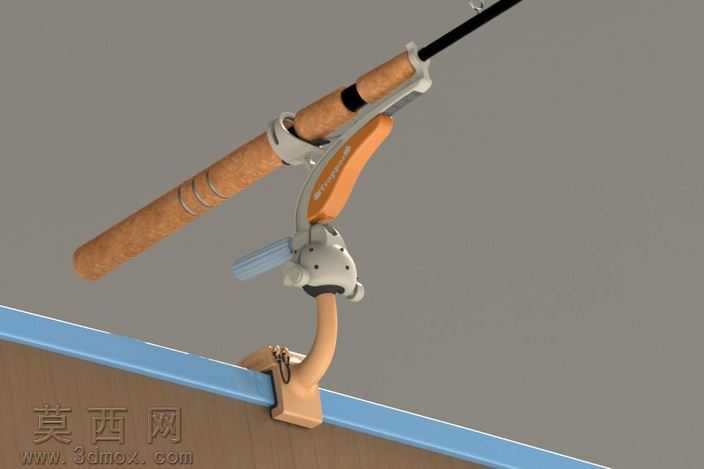

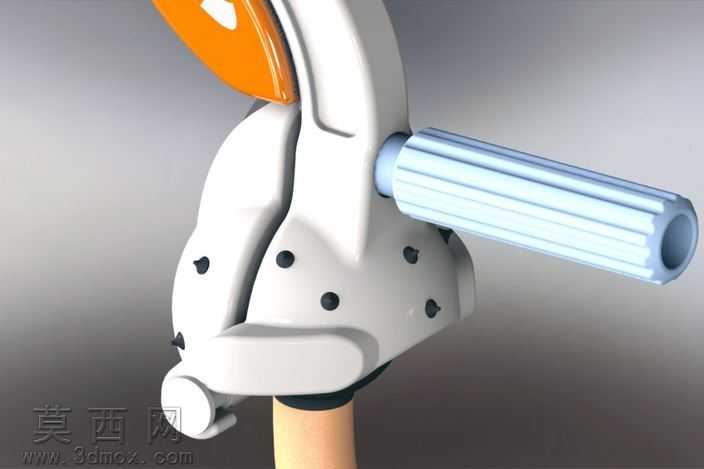

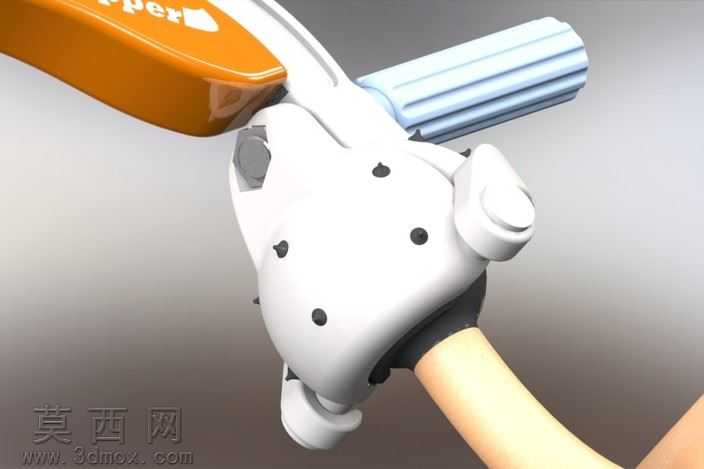

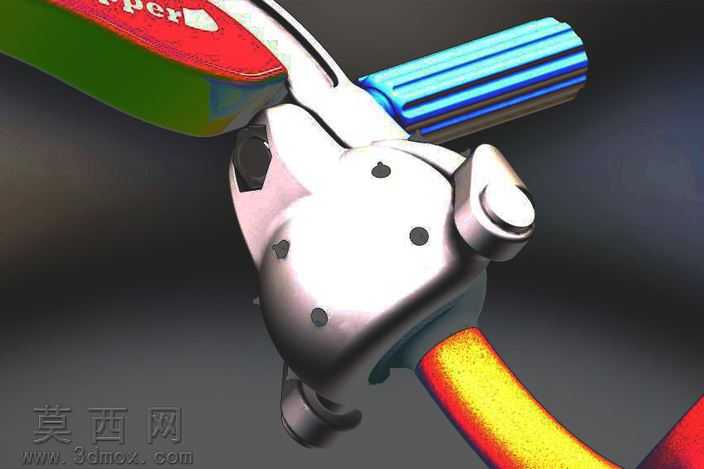

——简单但非常功能杆载体使用球联合,全方位的议案,低部分计数

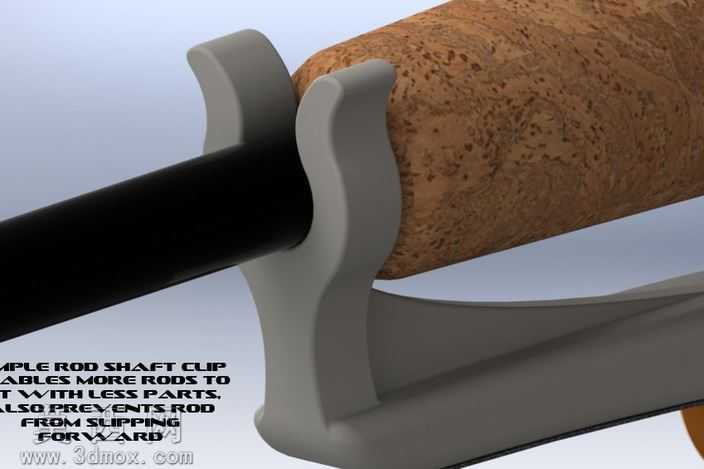

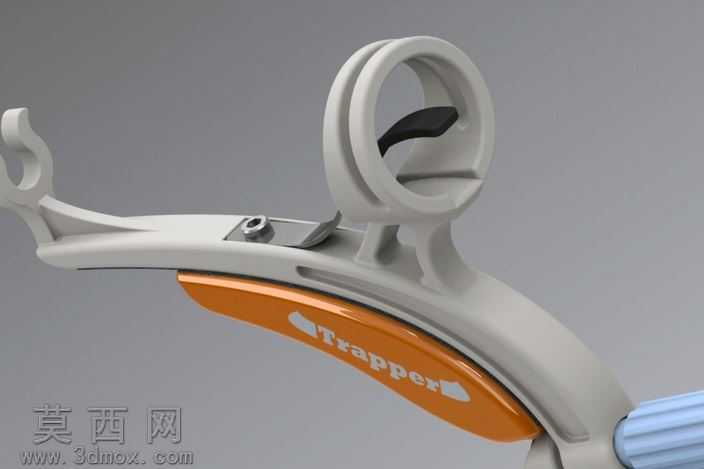

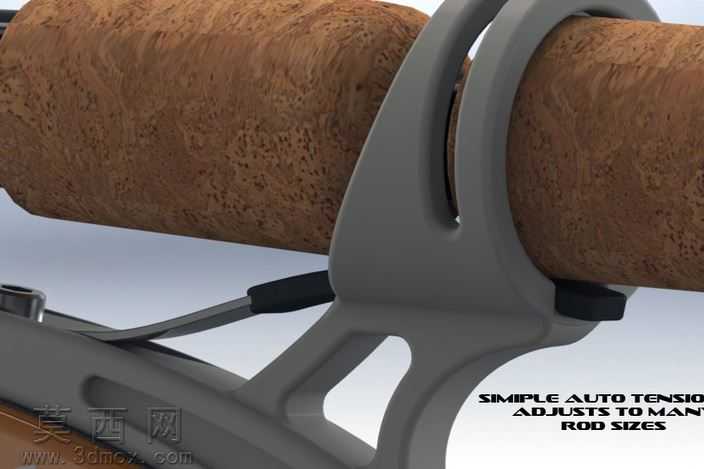

——轻松剪辑杆的持有人,持有杆在地方从向前移动,当那些大鱼咬,问题还没有真正得到解决的其他设计。

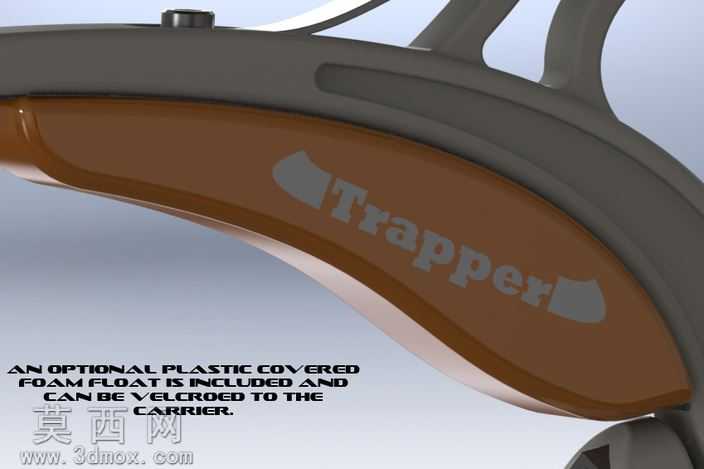

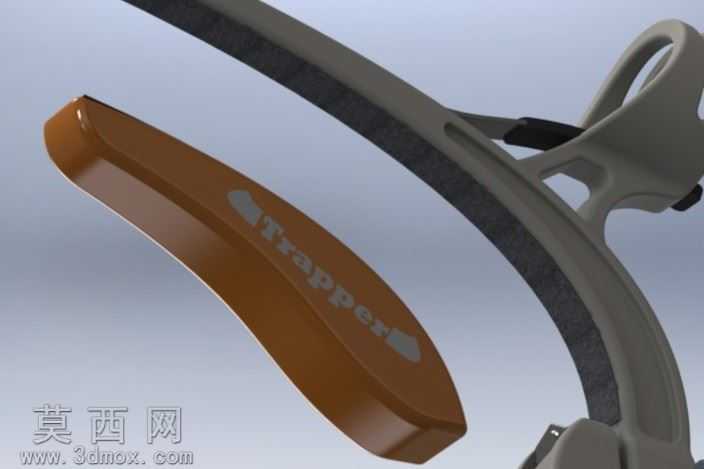

——可选浮选浮标,这可以同时删除并装配在水面上是velcroed到您的设备以额外的安全。

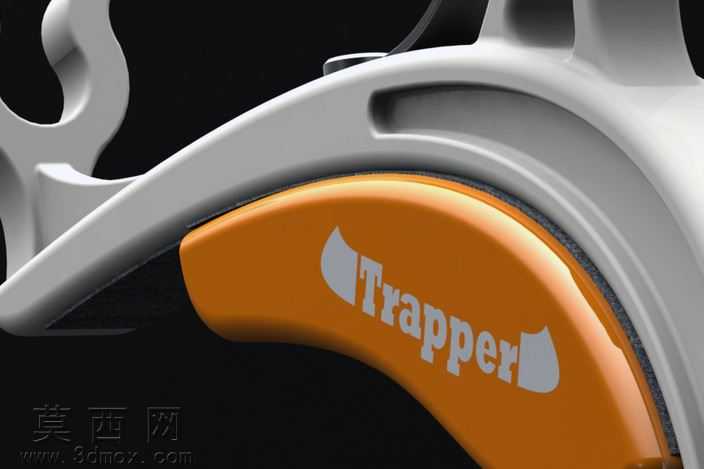

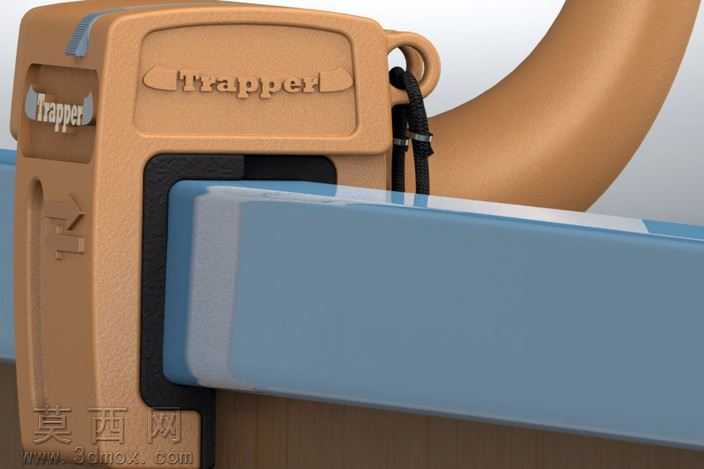

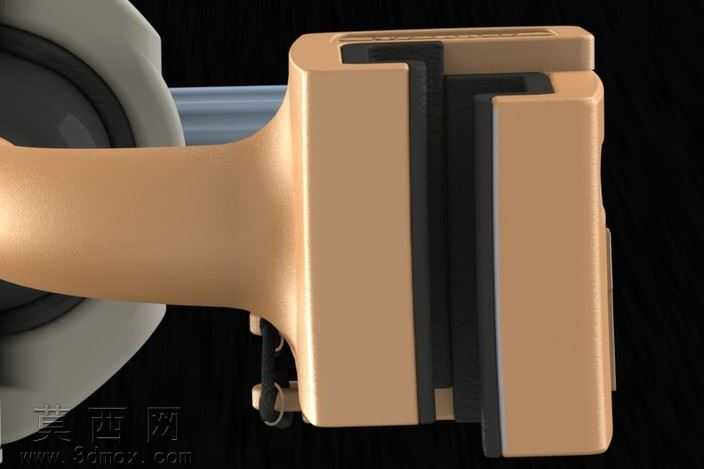

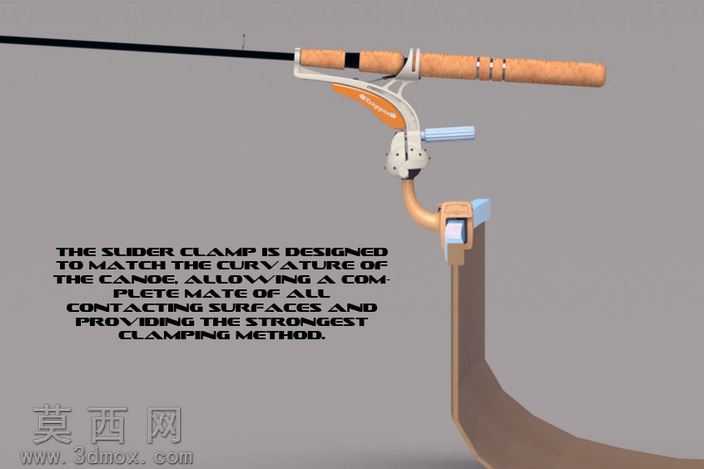

——围绕的独木舟曲率而设计,提供接触最多的垫和从转移和标记的表面保持整个单位。

预算范围:中期水平

——高初始成本为每单位成本一旦模具的是很低的模具的。所有原型可以廉价地进行测试和完善使用3 d打印在提交到IM阶段之前。

——有一些墙厚度增加的可能性和滚塑这样会使空气口袋内提供一个内置在浮力的结构设计,以防意外跌落水中单位。

材料:注塑再生塑料与再生的汽车轮胎组成的橡胶填充。

备用名称:尖刺后面空间猴子,火星的头盔,领带战斗机,髋关节,枪的视线,

注:这种设计是非常可行的木材和金属。一些细小的改动将需要作出,但他能做的到。

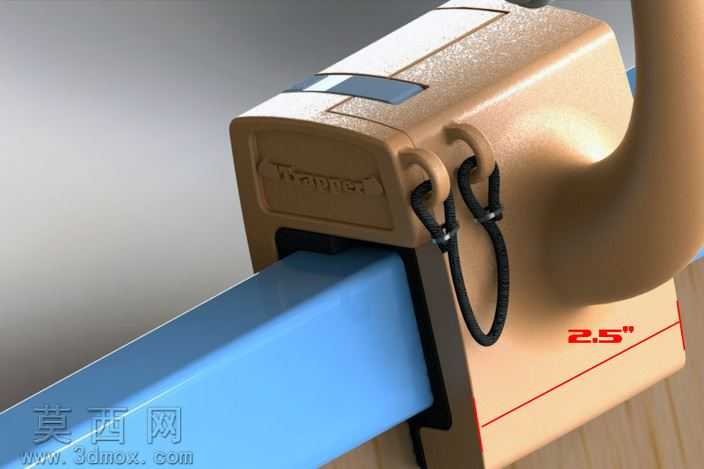

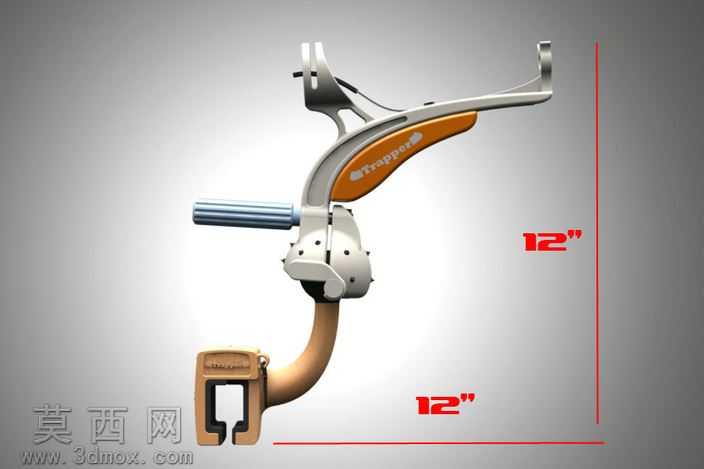

整体尺寸是12 x12x2.5”好,结构紧凑。

感谢您寻找-
乔恩-
