CPU散热用圆形网面冷却器结构设计

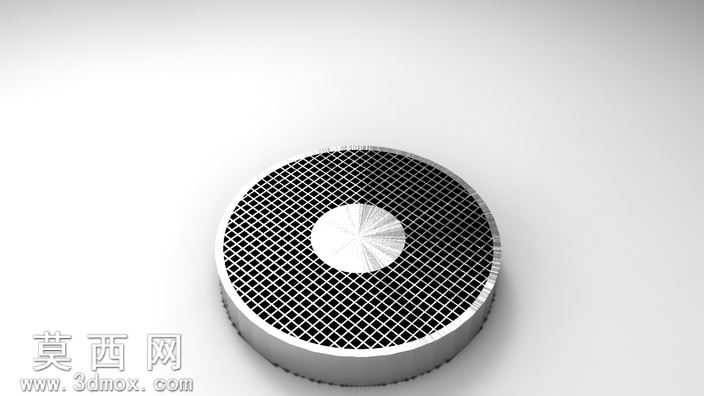

本作品为适配CPU散热场景的圆形网面冷却器三维模型，建模阶段采用参数化设计思路，先以基准轴为核心定位，绘制圆形底座的截面轮廓，通过拉伸特征生成冷却器的主体基座，基座高度与直径比例经过反复调整，既保证内部有充足的空间容纳散热鳍片与导流结构，又控制整体厚度适配常规机箱的安装空间。主体基座的外边缘做了微小的倒角处理，避免安装过程中剐蹭周边元器件，提升装配的安全性。顶部的防护网面采用阵列特征完成建模，先绘制单个菱形网孔的草图，通过线性阵列结合圆周阵列的方式，均匀排布在圆形顶面区域，网孔的尺寸经过优化，在保证通风通流面积的同时，能够阻挡大颗粒灰尘进入散热结构内部，也可以避免异物触碰内部的散热鳍片造成损坏。顶面中心的圆形固定压盖采用旋转特征生成，表面做了放射状的纹理处理，既提升视觉质感，也可以在安装时增加摩擦力，方便手动调整固定位置。模型的材质渲染阶段，主体基座选用哑光银灰色金属材质，模拟铝合金阳极氧化后的表面效果，这种材质重量轻、导热性能优异，是散热部件的常用选材；防护网面选用细金属丝材质，带有轻微的金属反光效果，还原真实金属防护网的质感；中心压盖选用亮面金属材质，和周边哑光的网面形成视觉层次对比，突出结构的核心固定区域。结构设计上，该冷却器采用风冷散热的核心逻辑，圆形的外形可以让气流从中心向四周均匀扩散，相比方形结构能够减少边角区域的气流死角，提升整体换热效率；网面的通透率经过测算，能够保证气流顺畅通过的同时，对气流进行初步的整流，让进入散热鳍片区域的气流更加均匀，避免局部紊流影响散热效果。建模过程中对所有配合面都做了公差预留设计，基座和网面的连接位置、中心压盖和基座的装配位置都预留了合理的安装间隙，保证后续生产装配时的可行性，模型的所有特征都保留了参数化历史记录，方便后续根据不同的CPU功耗、安装尺寸需求调整直径、高度、网孔密度等参数，快速衍生出适配不同场景的冷却器型号。
