啮合式正齿轮与小齿轮传动结构设计

　　这套啮合传动的齿轮副，是机械传动系统里应用范围最广的定比传动结构之一，日常在各类需要精准转速匹配、扭矩传递的设备里都能见到它的身影，从小型输送线的动力传递单元，到机床进给箱的变速组，再到小型动力设备的减速输出端，这类直齿圆柱齿轮副凭借加工门槛低、装配调试便捷、传动效率稳定的特点，一直是平行轴传动场景下的首选结构。

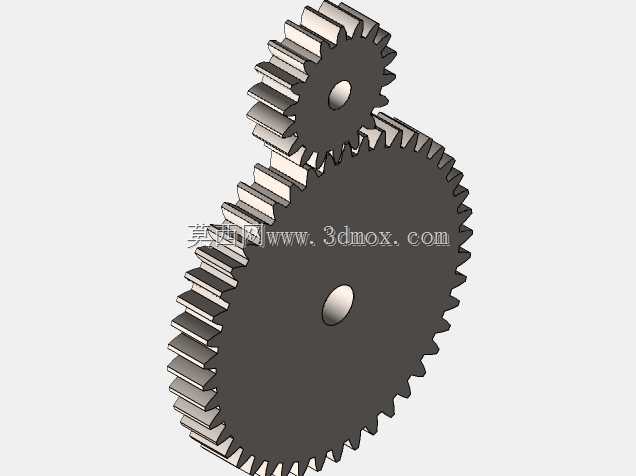

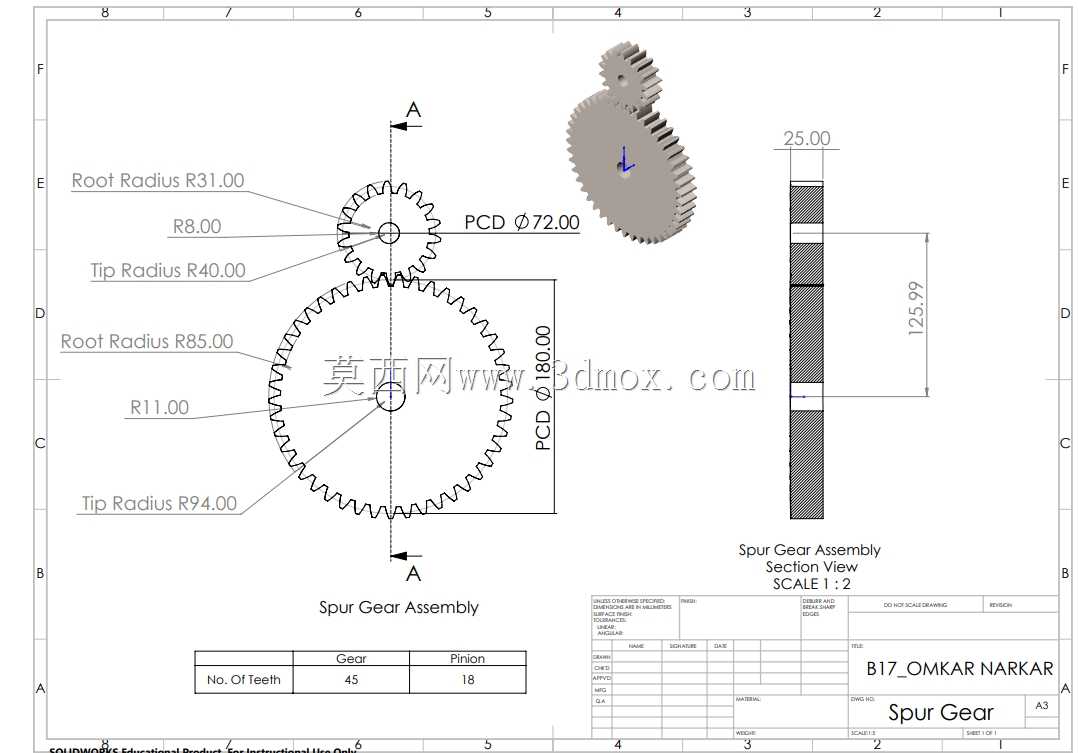

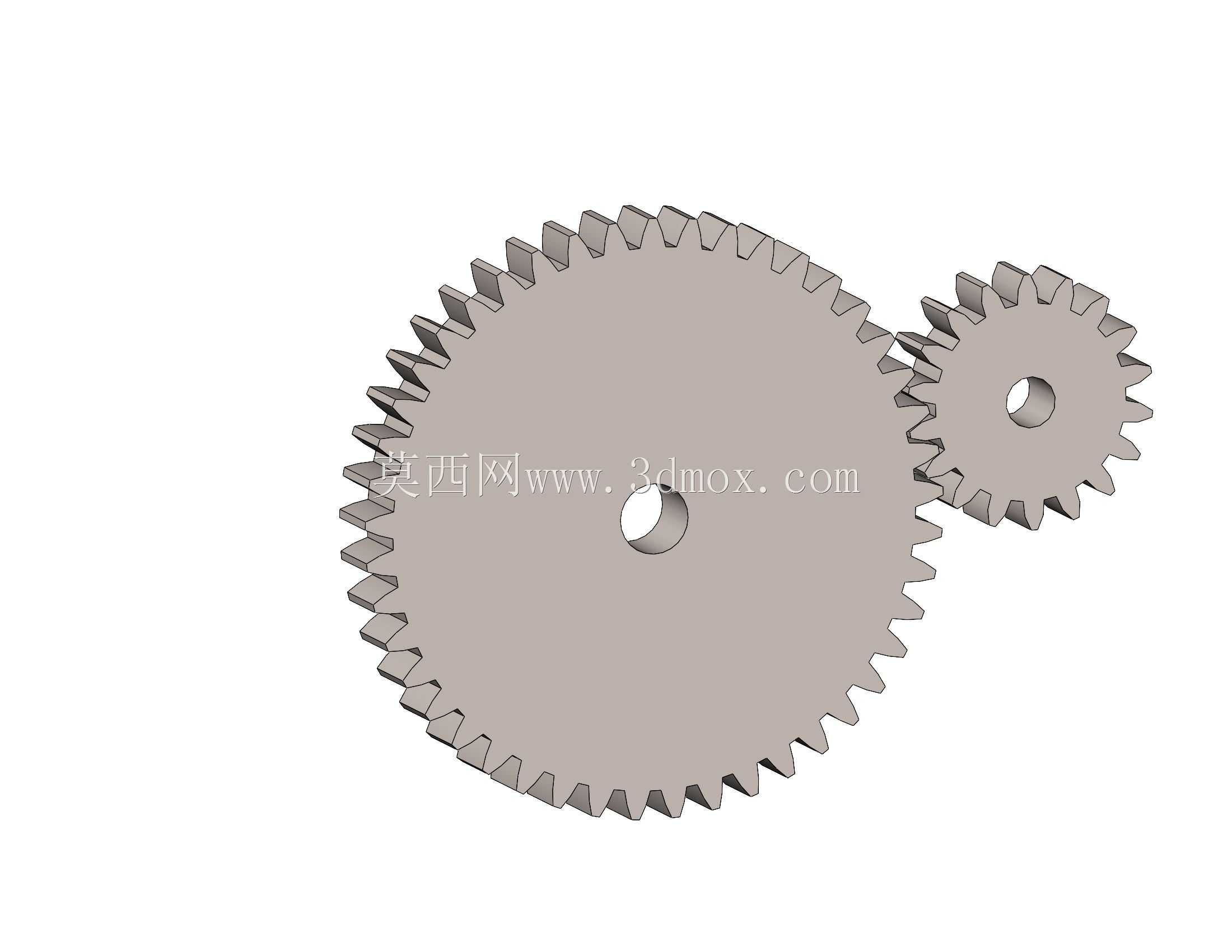

　　设计这套齿轮副的时候，首先要锚定的是安装轴的中心距边界，两个齿轮的分度圆相切是保证正确啮合的核心前提，齿廓采用标准渐开线齿形，压力角选取通用的20°数值，能适配绝大多数常规工况的受力需求，不需要定制特殊刀具就能完成滚齿或者插齿加工，批量生产时的工艺成本控制优势很明显。大齿轮的齿宽比小齿轮略宽5到10毫米，这是考虑到装配过程中难免存在轴向窜动误差，稍宽的大齿轮齿面能保证即使两轴存在微小的轴向错位，啮合接触面积也不会出现大幅衰减，避免局部应力集中导致的齿面过早磨损。

　　从实际使用场景来看，这套齿轮副适合中低速、轻载到中等载荷的平行轴传动场合，不适合高速重载的工况——毕竟直齿轮啮合时是全齿宽同时进入接触，运行时的冲击和噪声会比斜齿轮更明显，要是用在高速传动场景，不仅振动噪声会超出设备允许范围，齿面的接触疲劳寿命也会打折扣。设计时特意在两个齿轮的中心位置设置了标准通孔，用来和传动轴做配合安装，孔的公差带选取H7级，既能保证装配时的同轴度要求，也不会因为配合过紧导致装配拆卸困难，孔口位置做了微小的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免安装时刮伤传动轴的配合表面。

　　齿顶部分做了标准的齿顶高修正，没有出现齿顶变尖的问题，齿根位置保留了标准的过渡圆角，能有效降低齿根处的应力集中系数，提升轮齿的弯曲疲劳强度，避免长期受交变载荷作用出现断齿故障。两个齿轮的齿数匹配是按照常用的传动比设置的，小齿轮作为主动轮时可以实现减速增扭的效果，大齿轮作为主动轮时则能实现升速传动，实际选型时可以根据动力端的输出转速、负载端需要的工作转速灵活匹配安装方向。

　　建模过程中严格遵循机械设计手册里的齿轮参数规范，每个轮齿的齿形都通过渐开线方程精准生成，齿距误差控制在标准允许的范围内，装配完成后做了干涉检查，确认两齿轮啮合时齿侧间隙符合标准规定，既不会因为间隙过小出现卡齿、运转卡滞的问题，也不会因为间隙过大导致传动回程误差超标，影响传动精度。轮辐部分采用实心式结构，毕竟两个齿轮的直径都不算大，实心结构的加工工艺更简单，整体刚性也更好，不需要额外做减重孔设计，要是应用在对重量有严格要求的场合，也可以在大齿轮的轮辐位置均匀开设减重孔，在保证结构强度的前提下降低整体转动惯量，提升传动响应速度。

　　实际装配调试时，要保证两根安装轴的平行度误差在允许范围内，要是两轴存在偏角，会导致轮齿接触偏向一端，出现偏载磨损，大幅缩短齿轮的使用寿命。安装完成后要在啮合面涂抹适配的润滑脂，低速工况下定期补脂就能满足润滑需求，能有效降低齿面磨损，减少运行时的摩擦噪声。这套齿轮结构没有复杂的异形曲面，不管是采用机加工方式生产，还是做3D打印样件验证，都能很方便地实现，很适合用来做机械原理教学演示、小型设备的传动单元改装，或者作为传动系统设计的基础参考结构。
