城市通勤代步自行车整车结构三维设计

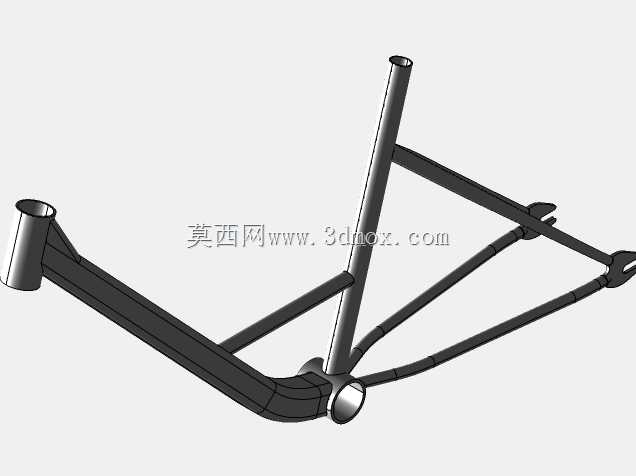

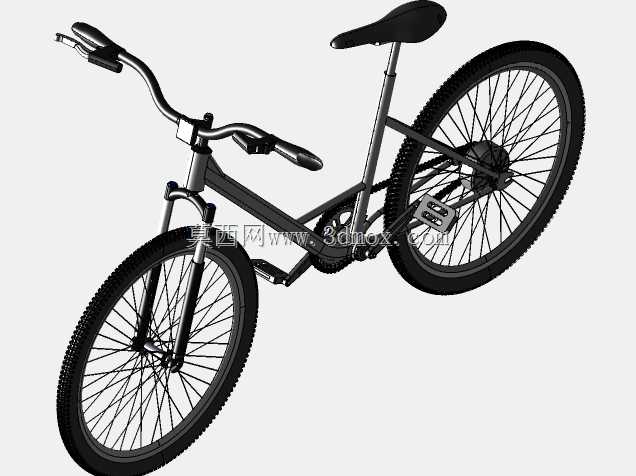

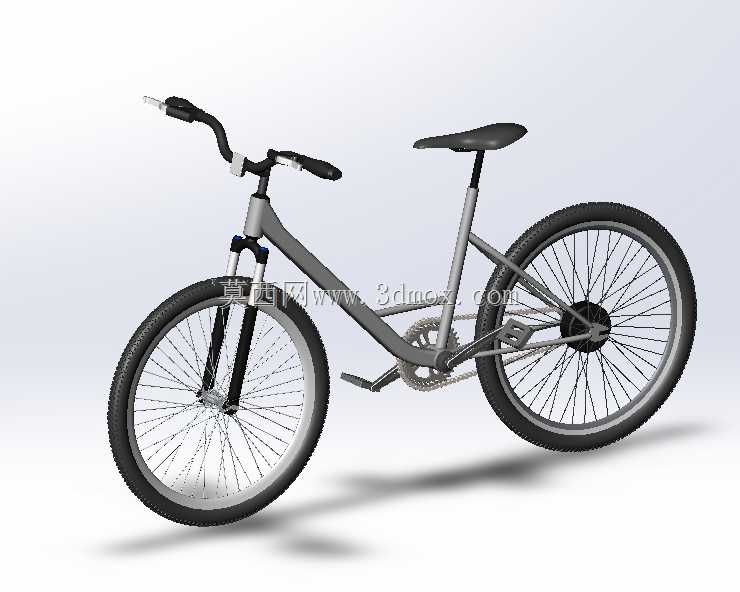

　　这款自行车的三维结构设计，核心瞄准城市日常短距离通勤、休闲骑行的使用场景，覆盖日常上下班代步、近郊休闲骑行、校园内短途出行等高频使用需求，区别于专业竞速山地车、公路车的极致性能取向，设计阶段优先平衡骑行舒适度、结构耐用性与日常维护便捷性，适配铺装路面为主的使用环境。整车采用经典菱形硬尾车架结构，车架主体管材采用等径圆管搭配局部异型管过渡的设计，上管采用微倾斜布局，降低跨高门槛，适配不同身高的骑行者上下车需求，避免传统水平上管对穿裙装骑行者的使用限制；下管做了局部加粗处理，提升整车前部的抗扭刚度，应对日常骑行中遇到的路面颠簸、紧急制动带来的结构载荷，头管位置预留了标准碗组安装位，兼容市面上主流的28.6mm前叉上管规格，

　　降低后期维护替换的配件适配成本。前叉采用弹簧阻尼结构的避震前叉，行程设定为63mm，足以过滤城市铺装路面的井盖凸起、路面接缝、轻度非铺装路的碎石颠簸，相比硬叉能大幅降低长时间骑行的手腕疲劳感，叉脚位置采用标准开档尺寸100mm，适配常规快拆或桶轴轮组安装，预留了碟刹安装座，同时兼容V刹安装柱，满足不同制动系统的改装需求。轮组采用26英寸直径的常规规格，轮圈采用双层铝合金结构，辐条采用32根交叉编法，兼顾径向承重能力与侧向刚度，轮胎采用1.95英寸宽度的城市通勤胎，胎纹采用浅细纹设计，相比大颗粒山地胎降低滚动阻力，同时保留足够的湿滑路面抓地力，轮组安装的开档尺寸后轮设定为135mm，与主流民用自行车轮组规格完全通用，后期更换轮组、补胎维护无需额外定制配件。传动系统采用单速结构设计，取消了多速变速机构，牙盘采用42齿钢制盘片搭配125mm长度的曲柄，飞轮采用18齿钢制飞轮，齿比设定为2.33，适配城市通勤10-20km/h的常用骑行速度，既不会因为齿比过大导致起步费力，也不会因为齿比过小造成高速骑行时空踏，单速结构大幅降低了传动系统的维护频率，无需频繁调整变速限位、更换变速线，更适合日常非专业用户的使用习惯，中轴采用标准密封轴承方孔中轴，防水防尘能力优于散珠结构，长期使用不易出现异响、卡顿问题。制动系统采用前后V刹结构，刹车手柄采用人体工程学造型，握距可根据手掌大小调节，刹车皮采用耐磨橡胶材质，制动行程预留1/3的自由行程，保证制动手感线性，

　　不会出现轻捏即抱死的安全隐患，同时预留了升级碟刹的安装位，用户可根据自身使用需求后期改装。车把采用620mm宽度的小燕把，抬升角度为30度，相比直把能让骑行者保持更直立的骑行姿势，降低长时间骑行的腰部、颈部压力，把套采用橡胶防滑材质，把横位置预留了车铃、车灯、手机支架的安装空间，把立采用70mm长度、25.4mm直径的常规规格，可根据骑行者身高调整把立角度，适配不同的骑行姿态。坐垫采用宽面发泡填充的舒适型坐垫，宽度设定为160mm，足够支撑坐骨，相比窄型运动坐垫更适合长时间低速通勤使用，座杆采用27.2mm直径的铝合金座杆，搭配快拆座管夹，可快速调节坐垫高度，适配不同腿长的使用者。整车的安装边界尺寸控制在长1720mm、

　　宽620mm、高1050mm范围内，可轻松推入常规居民楼电梯、放入家用轿车后备箱，也可适配市面上绝大多数自行车停车位、共享单车停车桩的尺寸，停放时不会占用过多公共空间。设计过程中所有安装配合位置均采用行业通用标准尺寸，没有采用非标定制的特殊规格，所有零部件均可在常规自行车配件店买到替换件，大幅降低全生命周期的使用成本；结构受力分析阶段，针对车架五通、头管、后叉尾钩等应力集中位置做了局部加厚处理，通过有限元模拟验证，在100kg额定载荷下，车架最大应力远低于材料屈服强度，保证正常使用下的结构寿命，避免长期使用出现车架开裂、变形的问题。脚踏采用双面防滑塑料脚踏，表面设置防滑凸起，即使雨天鞋底沾水也能保证踩踏不打滑，脚踏轴采用标准9/16英寸螺纹规格，兼容市面上绝大多数替换脚踏。整车没有多余的装饰性结构，所有外露部件均做了圆角处理，避免尖锐凸起造成磕碰伤害，走线采用半内走设计，刹车线管从车架下管位置的走线扣固定，避免线管晃动产生异响，同时减少线管外露的老化速度。
