轨道车辆用带花键连接耦合器结构

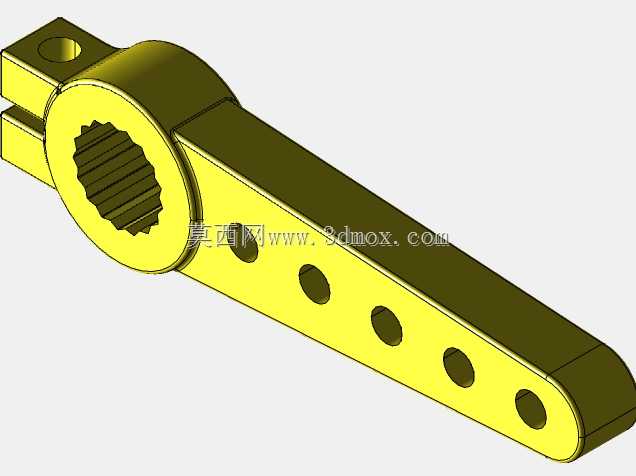

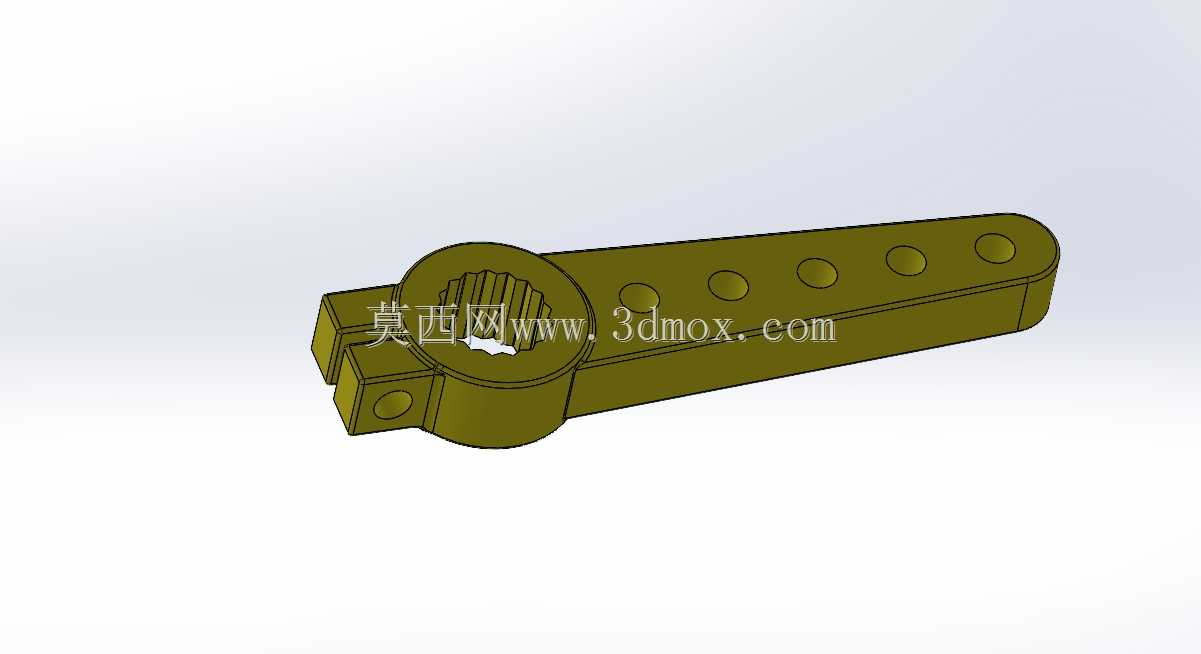

　　该耦合器结构常见于轨道车辆车钩连接系统，也可适配重载工业设备的铰接传动场景，核心作用是实现两个相对运动部件之间的扭矩传递与角度补偿，同时承担一定的轴向限位功能。从结构设计逻辑来看，主体采用分体铰接布局，一端为内花键套筒结构，花键齿形采用渐开线齿形设计，相比矩形花键拥有更高的齿面接触强度，能在重载冲击工况下降低齿面压溃风险，套筒端部做了倒角导向处理，方便装配时与外花键轴快速对中，避免装配过程中磕碰齿形。另一端为长条形摆臂结构，摆臂表面均匀布置了多组圆形减重孔，孔位沿摆臂受力中心线对称排布，在保证摆臂抗弯截面模量满足载荷要求的前提下，尽可能降低结构自重，减少运动过程中的惯性冲击，摆臂末端做了圆弧过渡处理，

　　避免应力集中在直角位置引发疲劳裂纹。铰接部位采用双夹板夹合结构，配合铰接销轴实现摆臂与花键套筒之间的相对转动，销轴孔位置设计了衬套安装位，可镶嵌铜基石墨自润滑衬套，无需频繁加注润滑脂即可满足长期往复摆动的耐磨需求，适合户外运维条件有限的应用场景。从安装边界来看，花键套筒的内花键参数需匹配对接轴的花键规格，装配时需保证花键配合的侧隙在0.03-0.08mm区间，侧隙过小会导致装配卡滞、热胀后咬死，侧隙过大则会在换向传动时产生冲击噪音，加速齿面磨损。摆臂上的减重孔同时可作为安装固定孔使用，末端孔位用于连接传动拉杆或锁定机构，孔位的中心距公差需控制在±0.1mm以内，保证联动时各部件的运动轨迹符合设计预期，避免出现运动干涉。实际应用中，

　　这类耦合器需要承受频繁的交变载荷，尤其是车辆启动、制动时的瞬时冲击扭矩可达到额定工作扭矩的2.5倍以上，因此结构选材多采用中碳合金钢经调质处理，表面花键部位做高频淬火，硬度达到HRC45-50，兼顾芯部韧性与表面耐磨性。建模过程中需要重点验证铰接部位的转动角度范围，确保摆臂在最大摆角位置时，夹板与套筒端面不会发生碰撞，同时要校核摆臂在最大载荷下的挠度变形，变形量需控制在摆臂长度的1/1000以内，避免因变形过大导致连接卡滞。花键部分的建模需要严格遵循渐开线齿形的生成逻辑，保证齿形的压力角、模数、变位系数与对接零件完全匹配，很多新手建模时容易忽略花键的齿顶高、齿根高参数，导致加工出来的零件无法正常装配。另外，

　　铰接销轴的锁紧结构也需要在模型中体现，通常采用轴端挡圈或者开口销锁定，防止销轴在往复运动过程中轴向窜动脱出，这类细节虽然不影响整体外观，但直接决定了部件的实际运行可靠性。在装配验证环节，需要模拟部件的全行程运动，检查所有相邻零件在运动过程中的最小间隙，尤其是摆臂摆动到极限位置时，与周边车架、管线等部件的安全间隙需保留至少5mm以上，避免运行过程中发生剐蹭。对于有密封要求的应用场景，还可以在花键套筒端部加装防尘密封圈，防止户外的沙尘、雨水进入花键配合面，磨损失效。
