拉格设备配套U型安装支座结构设计

　　本次设计的U型安装支座，主要应用于多利工厂拉格类生产设备的管线夹持与部件定位场景，在设备的管路排布、执行件固定环节承担核心连接作用。从实际产线的使用需求出发，这类支座需要同时满足径向夹持力稳定、轴向安装定位精准、长期受振动不松脱的要求，因此在结构设计阶段没有采用常规的分体抱箍结构，而是选择了一体化铣削成型的主体方案，减少拼接缝隙带来的应力集中问题。

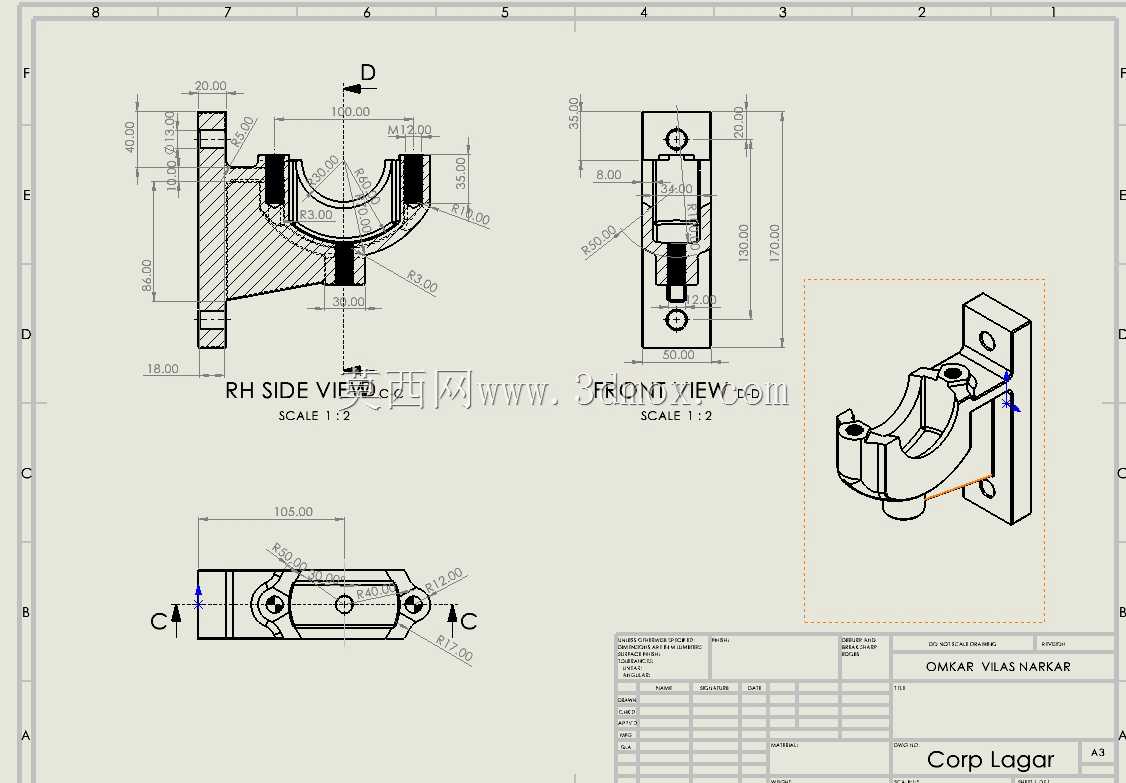

　　从视图表达的尺寸边界来看，支座的安装法兰面总厚度为20mm，法兰端的安装孔中心距为105mm，两个沉头安装孔的孔径适配常规M8内六角螺栓，安装时法兰面与设备基体贴合的平面度要求控制在0.05mm以内，避免安装后出现支座偏斜导致夹持轴线偏移的问题。U型夹持槽的开口圆弧半径匹配对应被夹持件的外径，槽内两侧预留了防滑嵌件的安装位，实际装配时可以嵌入橡胶或铜质防滑垫，既可以避免硬接触划伤被夹持的管件或轴件，也能增大接触面摩擦力，在设备运行产生持续振动的工况下，保持夹持位置不发生窜动。

　　设计过程中针对支座的受力路径做了针对性优化，法兰与U型夹持段的过渡位置采用R10的圆弧过渡，替代了传统的直角转接结构，经过受力校核，这种过渡结构可以将该位置的应力集中系数降低40%左右，在承受1.2倍额定夹持载荷的工况下，不会出现根部断裂的失效问题。支座正面设置的定位凸台高度为6mm，与设备基体上的预制定位槽配合，安装时可以快速完成对位，不需要反复调整夹持轴线的同轴度，能有效缩短产线装配的调校时间。

　　从不同投影视图的结构细节来看，支座的U型槽底部设置了直径8mm的顶丝孔，装配完成后可以通过顶丝对被夹持件做二次锁紧，针对需要频繁调整夹持位置的工位，只需要松开顶丝就可以滑动调整被夹持件的轴向位置，调整到目标位置后锁紧顶丝即可完成固定，不需要完全拆卸支座，大幅提升工位调整的效率。支座的整体外形在满足结构强度的前提下做了轻量化处理，非受力面的壁厚做了均匀减薄，整体重量比同载荷等级的分体抱箍支座轻22%，同时一体化结构没有多余的拼接紧固件，减少了长期运行过程中紧固件松脱的故障点。

　　在安装边界的适配性上，该支座的法兰端轮廓尺寸控制在120mm*60mm的范围内，不会占用过多的设备安装空间，相邻两个同型号支座的最小安装间距可以控制在80mm，适合设备上密集排布管线的安装场景。U型夹持段的总高度为72mm，夹持槽的中心距离法兰安装面的高度为42mm，这个尺寸是结合拉格设备上常规管线的排布高度确定的，安装后管线与设备基体表面预留了足够的间隙，避免管线与设备表面摩擦造成外层防护层磨损。

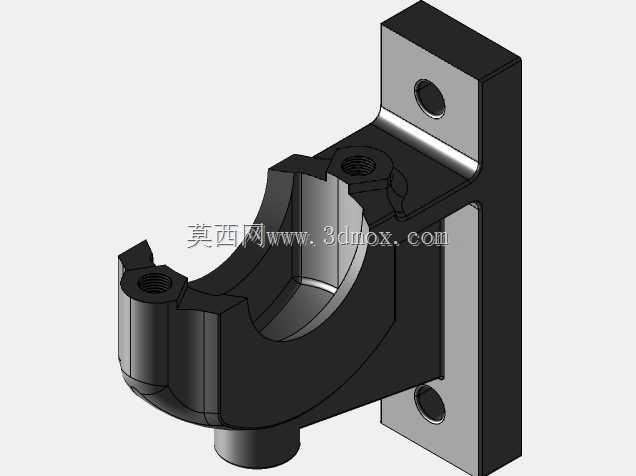

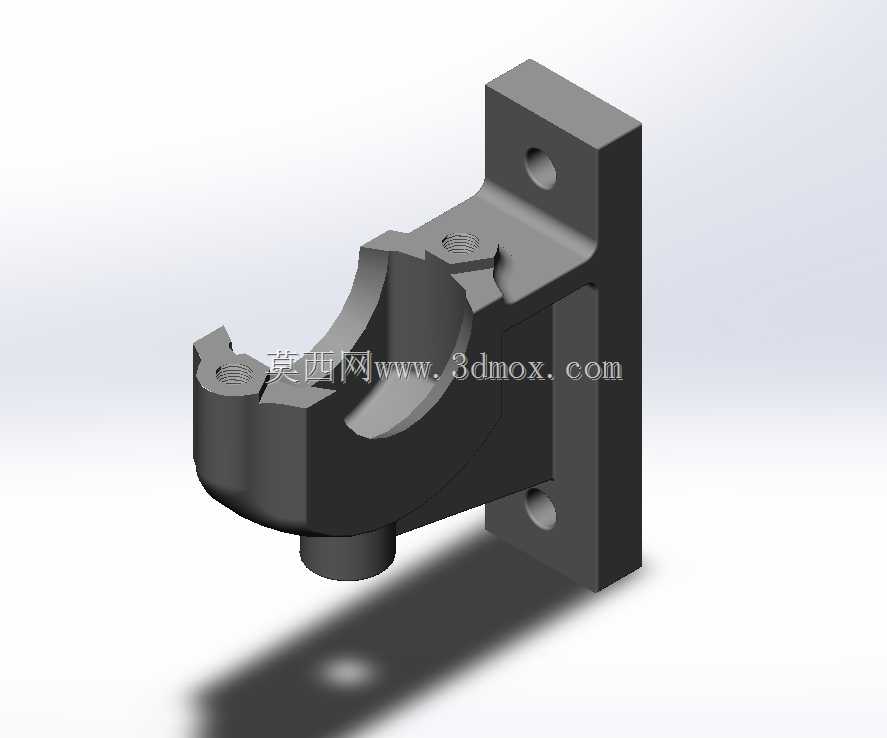

　　针对不同工况的使用需求，该支座的结构可以做小幅适配调整，比如应用在腐蚀环境下时，可以将材质更换为304不锈钢，夹持槽内的防滑垫更换为氟橡胶材质；应用在重载夹持场景时，可以在U型槽的开口位置加装锁紧压盖，进一步提升夹持的可靠性。整个结构的建模过程严格遵循机械制图的投影规范，右视图采用1:5的比例表达整体剖面结构，清晰展示内部壁厚与加强筋的布局，前视图采用1:2的比例重点表达夹持段的细节结构与顶丝孔位置，俯视图表达安装孔的排布与定位凸台的位置，轴测视图直观展示整体的三维形态，方便加工环节的操作人员快速理解结构形态，减少识图误差带来的加工报废问题。
