铰接式减震安装支座结构三维设计

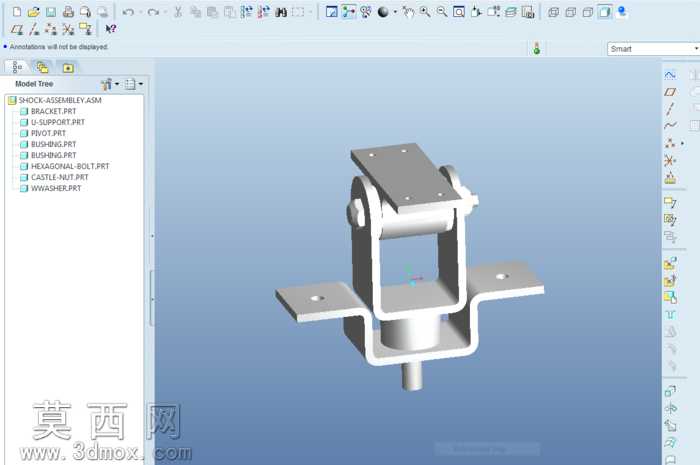

本作品为铰接式减震安装支座的三维参数化模型，建模阶段采用Creo软件完成全流程设计，首先通过基准平面定位确定整体装配的空间基准，依次完成底座安装板、U型支撑框架、上铰接安装板、中心减震套筒、铰接销轴等独立零件的建模：底座部分采用双侧带安装孔的翼型平板结构，建模时通过拉伸命令生成基础板体，再对安装孔位进行同轴度约束的切除操作，保证孔位与安装平面的垂直度要求；U型支撑框架采用薄壁折弯结构的等效实体建模，通过拉伸与倒圆角命令处理框架转角处的应力集中结构，框架两侧的铰接孔位严格保证同轴度，为后续销轴装配提供精准的配合基准；上铰接安装板为带四个固定孔的平板结构，通过两侧的铰接耳板与U型框架形成可转动的铰接副，建模时对铰接耳板与板体的连接位置做了加强筋结构处理，提升连接位置的结构强度；中心减震套筒为嵌套式结构，建模时预留了减震元件的安装空间，底部伸出的定位轴用于与下方承载结构进行定位连接。装配阶段采用自底向上的装配逻辑，依次导入各零件模型，通过重合、同轴、距离等装配约束完成整体装配，对铰接副位置保留了合理的转动间隙，还原实际工况下的铰接转动功能。材质配置阶段，针对金属结构件赋予哑光冷轧钢材质，调整材质的粗糙度、金属度参数，模拟实际五金冲压件的表面质感，对铰接配合面做了轻微的高光处理，区分加工面与非加工面的视觉差异。渲染阶段采用软件内置的环境光遮蔽效果，调整光源角度突出结构的层级关系，清晰展现各部件的装配位置与连接逻辑，整体结构设计兼顾安装固定的稳定性与铰接转动的灵活性，可用于小型设备的减震悬挂安装场景，模型完整保留了各零件的参数化特征，可根据实际安装需求调整安装孔位、整体尺寸、铰接间隙等参数，适配不同的载荷与安装工况。
