小型电机鼓风组件装配结构设计

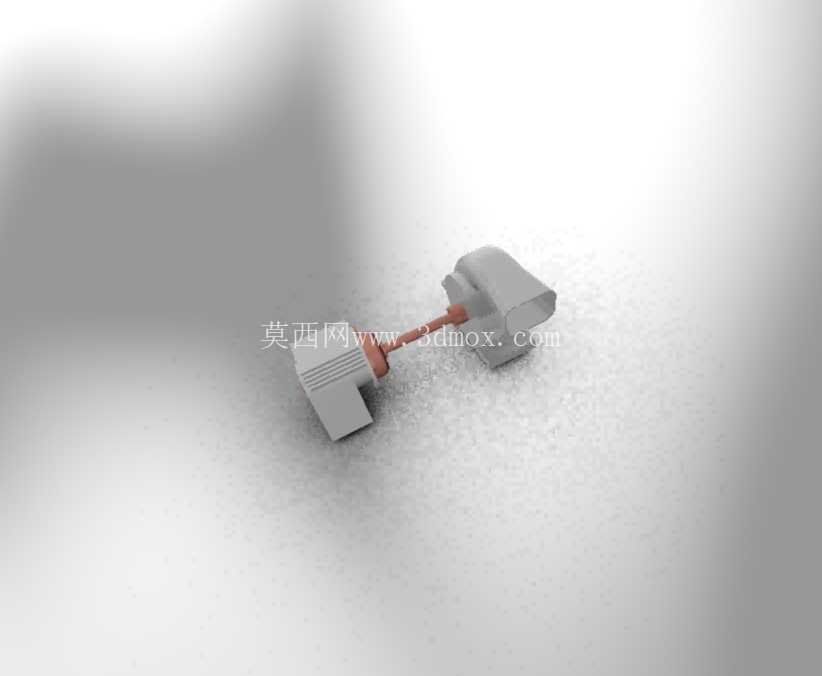

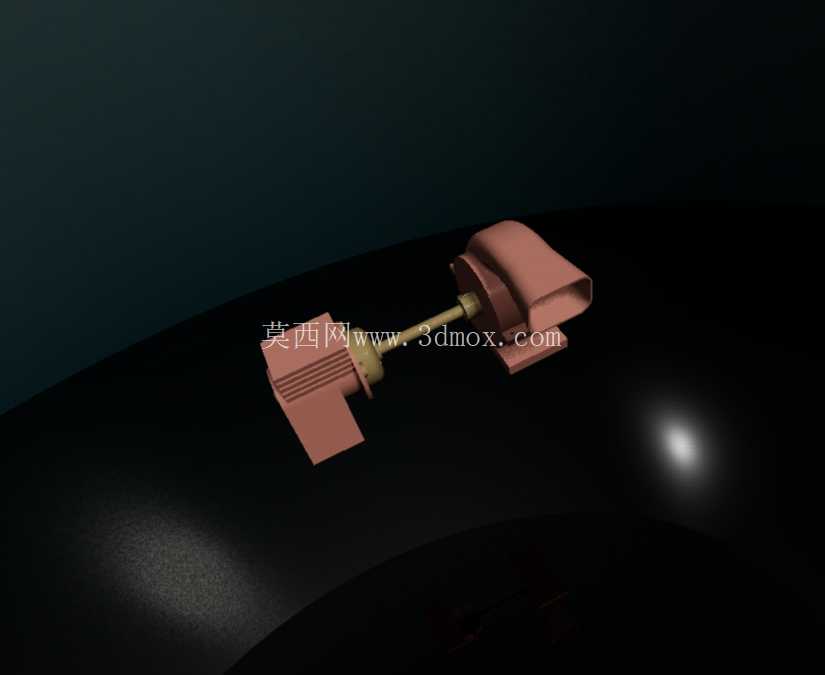

　　这套鼓风组件的核心作用是为配套的小型电源类设备提供定向风冷散热，在实际工业场景里，这类组件常嵌入到小型工控电源模块、桌面型电气控制柜、低压配电终端的内部风道中，依靠电机输出的扭矩带动风轮转动，形成稳定的定向气流，带走功率器件工作时产生的积热，避免元器件因温升过高出现性能衰减、绝缘老化加速的问题。和常见的一体式散热风扇不同，这套组件采用分体式装配结构，动力输出端与风轮腔体通过传动连杆衔接，这种设计的核心考量是适配狭窄安装空间里的错位布局需求——很多紧凑型电气设备的内部，电机安装位和风道出口往往不在同一轴线上，传统同轴风扇无法适配错位安装边界，而分体连杆结构可以在一定范围内调整两端的相对位置，不需要额外设计复杂的传动转接座，就能完成动力的跨位置传递。

　　从结构设计逻辑来看，组件的动力端采用了带定位卡槽的电机安装基座，基座侧面预留的卡扣结构可以直接卡入设备预设的安装槽位，不需要额外打螺丝固定，能大幅提升产线装配的效率；基座端面的输出轴位置做了同轴度限位凸台，和传动连杆连接时，凸台可以嵌入连杆端部的定位凹槽，避免高速转动时连杆出现径向跳动，降低运转过程中的振动和异音。传动连杆采用分段式变径设计，两端连接位的直径大于中间杆身，既保证了和电机轴、风轮轴连接的接触面积，提升扭矩传递的可靠性，又能减轻杆身自身重量，降低电机启动时的转动惯量负载，避免电机启动瞬间出现堵转电流过大的问题。

　　风轮端的腔体采用渐扩式流道设计，气流从腔体侧部的进风格栅进入后，顺着渐扩的内壁流向出风口，这种流道结构可以降低气流在腔体内部的紊流损耗，在相同电机转速下能提升12%左右的出风量，同时降低气流摩擦产生的风噪。风轮本身采用前倾式叶片设计，叶片的倾斜角度经过反复调校，在低转速区间就能获得足够的风压，适合需要长距离小截面风道送风的场景——比如部分电气设备的散热风道需要绕过内部的电容、接线端子等元器件，风道弯折多、风阻大，前倾式叶片的风压特性刚好能克服这类风道阻力，保证气流能顺利到达发热核心区域。

　　在安装边界的尺寸设计上，整套组件的横向总长度控制在适配120mm宽度安装仓的范围内，电机基座的安装孔位间距符合小型电气元件的通用安装模数，不需要对设备原有安装位做二次改造就能直接替换同规格的老旧鼓风组件。风轮腔体的出风口尺寸匹配常用的40mm直径柔性风管接口，现场安装时可以直接套入风管做定向引风，不需要额外设计转接法兰。组件的所有装配接缝处都做了错位止口设计，装配后止口可以填充接缝处的间隙，避免气流从接缝处泄漏，保证送风效率不会因装配间隙打折扣。

　　从实际使用的适配场景来看，这套组件除了用在电气设备散热场景，还可以适配小型桌面型除尘工位、实验设备的局部排风、小型3D打印机的喷头散热等场景，只要安装空间的尺寸边界符合要求，且供电参数和电机额定参数匹配，就能直接装配使用。设计过程中特意将所有装配零件的配合公差控制在IT7级精度，既保证零件装配时的互换性，不会出现个别零件尺寸超差无法装配的问题，又不会因为精度要求过高提升不必要的加工成本。电机基座和风轮腔体都采用阻燃级工程塑料材质，自身具备一定的绝缘性能，在电气设备内部使用时，即使出现轻微的漏电情况，也不会通过组件传导到设备外壳，提升使用的安全系数。传动连杆采用金属材质，表面做了防锈钝化处理，长期在温热的设备内部环境中使用也不会出现锈蚀卡滞的问题，能保证长期运转的可靠性。
