层叠式定位工装夹具组装结构设计

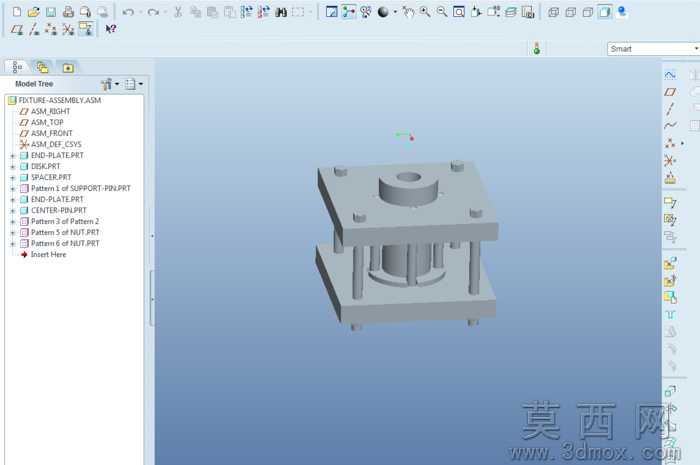

本作品为层叠式定位工装夹具的组装三维模型，采用Creo Elements软件完成全参数化建模设计，建模过程严格遵循机械工装的实际装配逻辑，对每一个组成零件都进行了精准的尺寸约束与特征构建，确保各部件之间的装配公差符合实际加工与装配要求。模型整体采用上下双层板式承载结构，上层为带中心定位凸台的安装顶板，板体四角设置有沉头安装孔位，用于固定装夹执行元件，中心的凸台结构带有同轴内孔，可实现对工件中心位置的精准定位，避免装夹过程中出现径向偏移。上下层板之间通过四根垂直导向立柱实现连接支撑，立柱与板体的配合位置设置有轴肩定位结构，保证上下板的平行度符合装夹精度要求，立柱同时可作为装夹动作的导向载体，保障夹具开合过程的运动平稳性。下层为夹具的基座固定板，板体同样设置有对应安装孔位，用于将整套夹具固定在加工设备工作台面上，上下板之间的中部区域为装夹工作腔，腔体内设置有环形定位支撑结构，可适配轴类、盘类工件的底部承托定位，配合上层顶板的中心凸台实现工件的上下同轴夹紧。建模过程中对所有零件的材质进行了区分赋予，承载板件、立柱、定位凸台等受力结构件采用合金结构钢材质，表面设置有发黑处理的哑光金属质感，装夹接触面设置有更高的表面光洁度参数，避免装夹过程中划伤工件表面。整套夹具的设计思路围绕通用型盘类、轴类零件的加工装夹需求展开，采用模块化组装结构，各零部件均可实现快速拆卸更换，可根据不同尺寸的工件需求更换对应规格的定位凸台与支撑环，无需重新制作整套夹具，大幅降低工装制造成本，缩短工装准备周期。模型装配过程中严格按照实际工装的装配顺序进行约束设置，从基座安装开始，依次完成导向立柱固定、下层支撑环装配、上层顶板装配、定位凸台安装的全流程装配约束还原，可直接用于生成装配工程图、爆炸视图，指导实际工装的生产组装，也可作为工装设计教学的典型案例，帮助学习者掌握层叠式夹具的结构设计逻辑与装配建模方法。
