阿斯加德风格雷神战锤创意造型结构

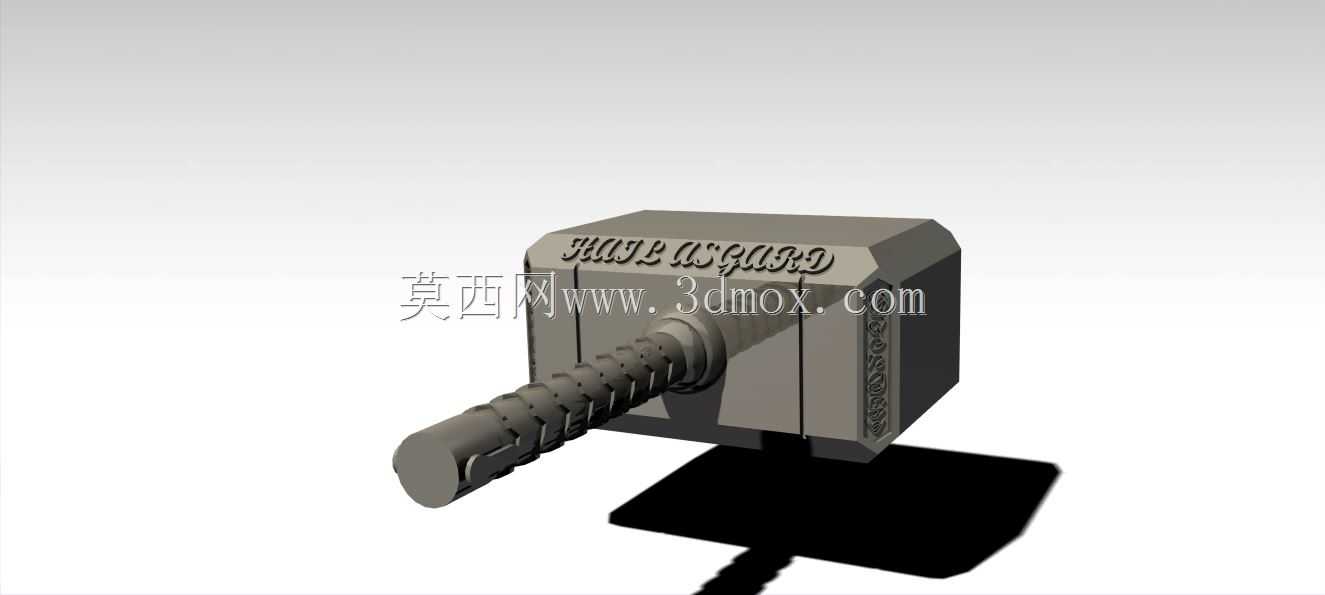

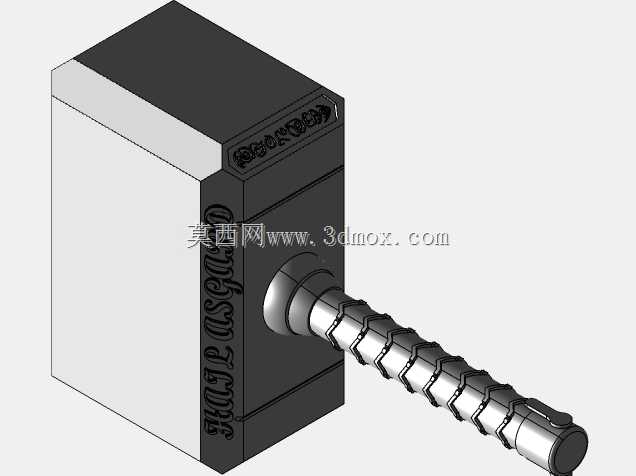

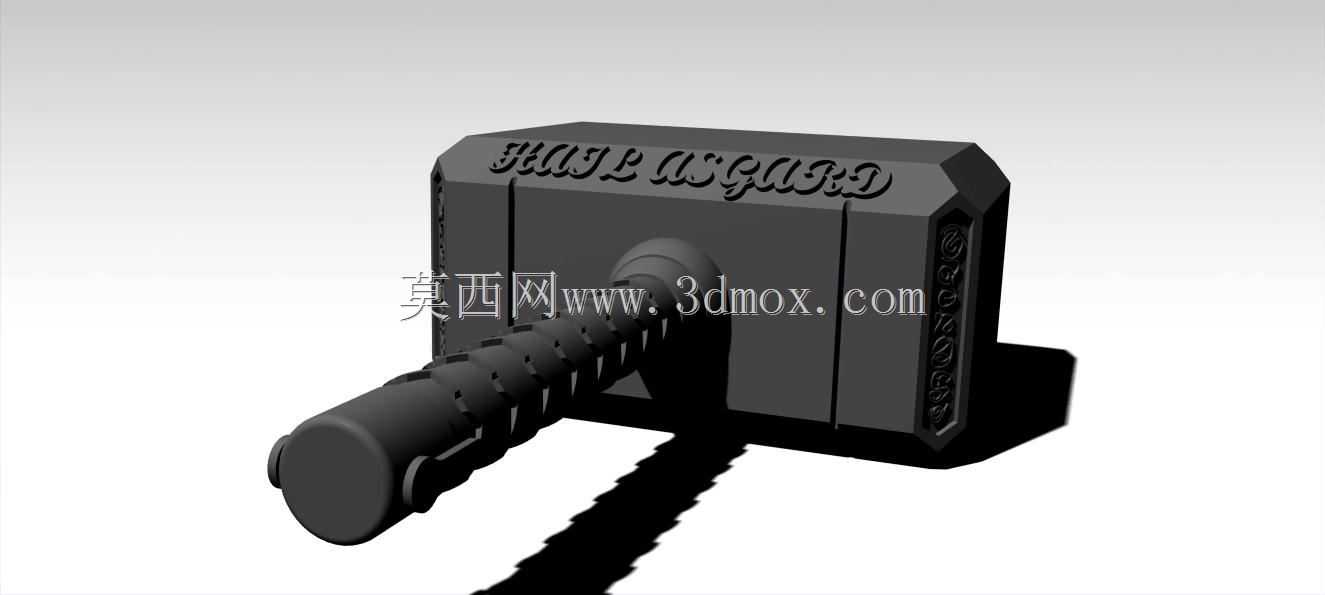

　　这款战锤造型的三维结构设计，最初的应用场景锚定在影视周边道具开发、收藏级手办制作以及主题装饰摆件的生产环节，区别于常规工业敲击用锤的功能定位，它的核心用途是满足IP衍生产品的结构还原需求，同时兼顾桌面摆件的展示属性，也可作为主题文创产品的结构原型，适配树脂翻模、金属3D打印、CNC精雕等多种加工工艺路径。从功能特性来看，整个结构分为锤头、握持柄、展示底座三个独立模块，三个模块之间采用定位止口配合，既可以拆分单独做表面处理，也可以组装后形成完整的展示形态，锤头部分做了等壁厚的实体化处理，在做金属材质加工时可以通过内部预留的配重腔调整整体重心，让握持时的手感更贴近影视设定里的厚重感，握持柄表面的环形凹槽结构，

　　一方面是还原设定里的防滑缠绕纹理，另一方面在注塑或者翻模生产时可以增加结构强度，避免长柄结构出现弯曲变形的问题。设计思路上没有完全照搬影视画面里的平面造型，而是从工程落地的角度做了多处可生产性优化，比如锤头侧面的浮雕文字，没有做过于尖锐的棱角，而是预留了0.2mm的脱模斜度，不管是开模注塑还是失蜡铸造都能顺利脱模，不会出现边角缺料的问题；锤头与手柄连接的位置，做了隐藏式的轴销固定结构，从外部看不到固定件，保证外观的整体性，同时轴销孔的位置做了局部加厚，避免反复拆装出现孔位开裂的情况；配套的展示底座采用了上窄下宽的梯形结构，底部预留了防滑垫安装槽，放置在光滑桌面时不会出现滑移倾倒的问题，底座与锤柄末端的配合孔做了间隙配合设计，

　　公差控制在0.1mm以内，既可以轻松将战锤插放在底座上，又不会出现晃动松脱的情况。外形尺寸方面，整体组装完成后的总高度控制在180mm左右，锤头部分的长宽尺寸为75mm*60mm，握持柄的直径为18mm，长度为110mm，这个尺寸边界既可以满足1:12比例手办的搭配需求，也可以单独作为桌面摆件放置，不会占用过多的桌面空间，安装边界上，整个结构没有外凸的尖锐结构，所有边角都做了R0.5mm的圆角处理，在作为日常展示摆件时不会划伤使用者，做表面喷涂处理时，各个模块的拆分结构也可以让喷涂作业更方便，不需要做复杂的遮蔽就能完成分色处理。在结构验证阶段，针对不同加工工艺做了对应的结构调整，比如适配FDM3D打印的版本，

　　将锤头的内部做了网格填充结构，减少打印耗材的使用，同时保证整体结构强度；适配金属铸造的版本，在锤头的非外观面预留了工艺孔，方便铸造时排出型腔内的气体，避免出现气孔缺陷；适配树脂翻模的版本，将所有的配合面做了抛光级的表面处理，减少翻模时的脱模阻力。整个结构的分模线都设置在外观的非视觉重点位置，比如锤头的上下分模线设置在侧面纹理的凹槽内，组装后可以很好地隐藏分模痕迹，减少后期打磨处理的工作量。握持柄的环形凹槽深度控制在1.5mm，既可以体现纹理的层次感，又不会因为凹槽过深导致加工时出现断刀的问题，凹槽的边缘也做了小圆角过渡，在手持把玩时不会有硌手的触感。展示底座的表面做了微倾斜的承托面，战锤放置后会呈现自然的倾斜角度，比垂直放置的展示效果更好，更有动态感，底座的重量占整体重量的30%左右，保证放置时的稳定性，即使受到轻微的触碰也不会翻倒。
