影视道具级雷神之锤结构设计方案

　　这款锤类构件的三维结构设计，最初的需求锚点是面向影视道具制作、文创周边开发以及手工敲击作业的轻量化适配场景，区别于常规工业敲击锤的纯功能导向，该设计在结构合理性与外观还原度之间做了多轮平衡。从实际用途来看，它既可以作为影视拍摄环节的手持道具使用，通过材质配重调整实现握持手感的真实感，也可在调整锤头材质后，用于小型工件的校形、装配敲击作业，适配装配工位的轻量敲击需求，同时也能作为文创展示类的实体摆件，满足周边产品的开模生产需求。

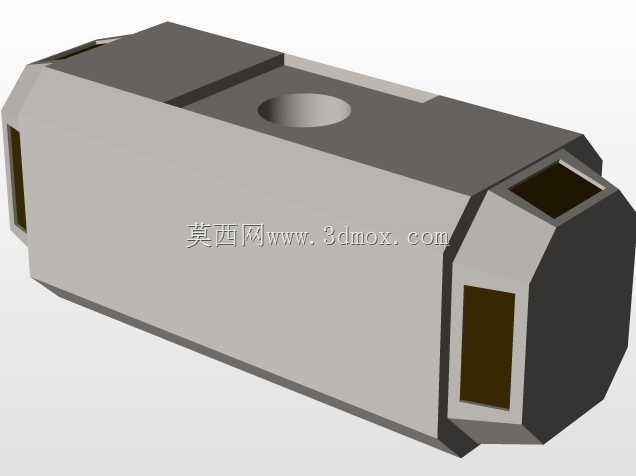

　　设计思路上，首先拆分了锤头与锤柄两大核心模块，锤头部分采用多面体切角结构，并非规则的矩形块，边缘做了不等距的倒角处理，既还原了目标外观的厚重感，也避免了尖锐棱边在使用过程中造成磕碰损伤，锤头内部预留了配重腔，可根据不同使用场景填充不同密度的配重材料，作为道具使用时可填充轻质发泡材料降低整体重量，减少演员长时间握持的负荷，作为实用工具时可填充高密度金属块提升敲击动能。锤头与锤柄的连接部位采用了嵌入式过盈配合加横向销钉固定的结构，区别于普通木柄锤的楔紧结构，这种连接方式能承受更大的横向扭矩，避免敲击偏载时出现柄头脱落的风险，连接位的过渡圆角做了R3-R5的渐变处理，分散应力集中点，提升反复敲击工况下的结构疲劳寿命。

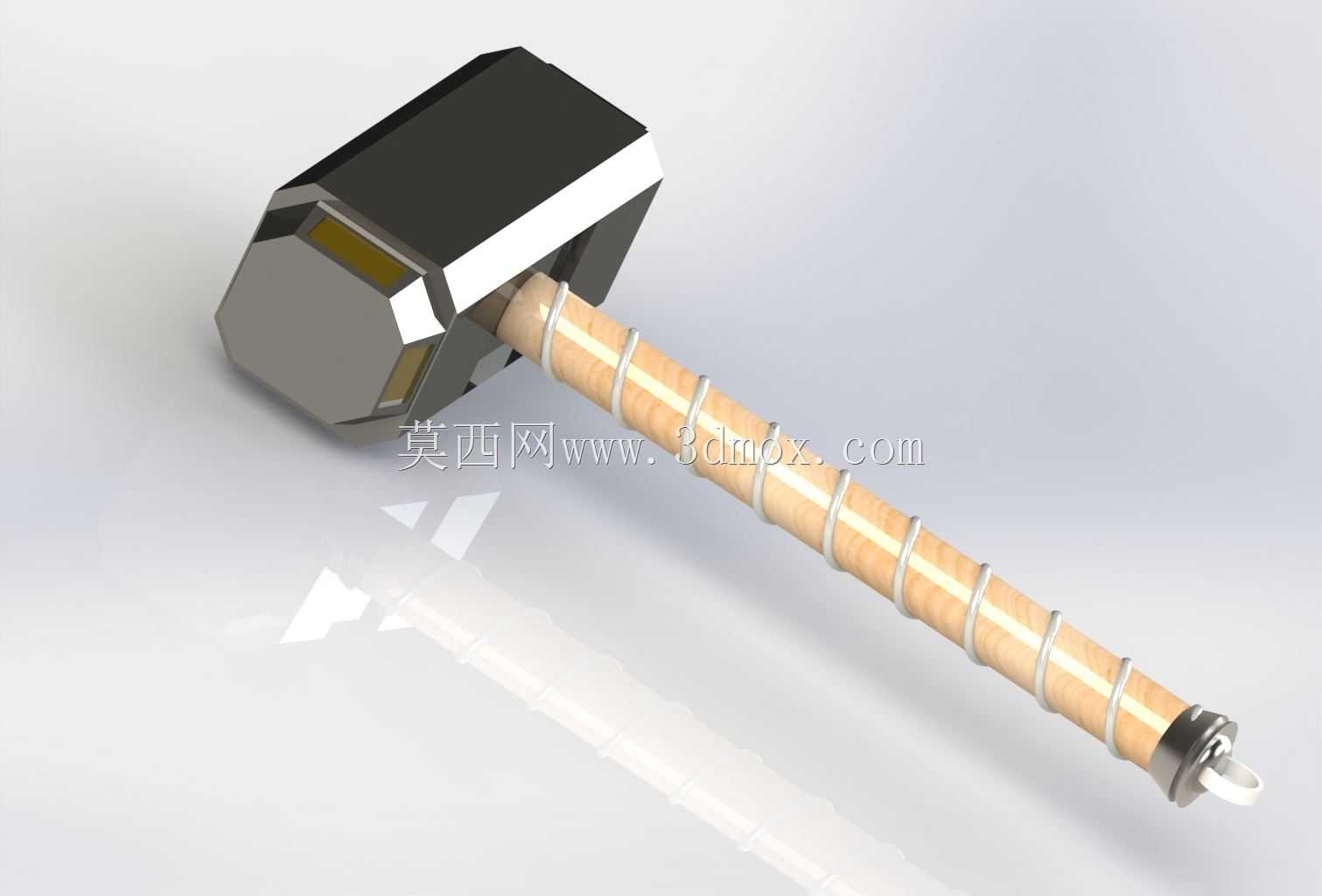

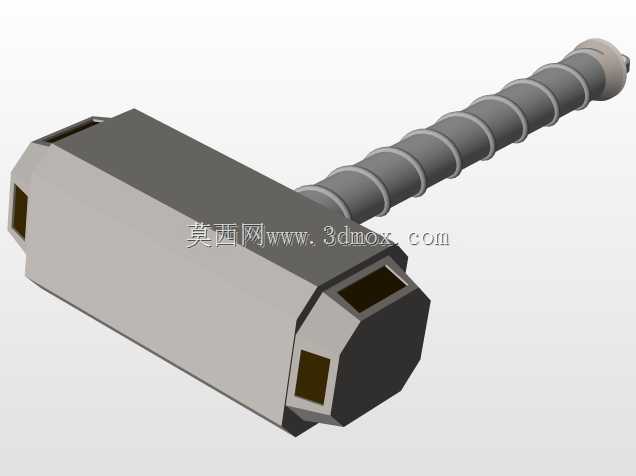

　　锤柄部分采用了分段式缠绕结构设计，主体芯部为圆柱形杆件，外部的缠绕凸起并非后期附加的装饰件，而是与芯部一体建模的环形凸棱，凸棱的间距控制在12mm-15mm之间，刚好匹配成年人手指握持的指缝间距，握持时手指可卡入凸棱间隙，提升握持摩擦力，避免敲击过程中出现打滑脱手的情况，凸棱的边缘做了R2的圆角处理，长时间握持不会硌手。锤柄的尾部设计了挂孔结构，挂孔的内径设置为8mm，可适配常规的工具挂绳、挂钩，方便工位悬挂收纳，挂孔周边做了加厚处理，厚度比柄身常规位置厚3mm，避免悬挂时受重力拉扯出现断裂。

　　从外形尺寸与安装边界来看，锤头部分的最大轮廓尺寸控制在长120mm、宽80mm、高80mm的范围内，整体重量根据配重不同可在0.3kg-2.5kg之间调整，适配不同使用场景的重量需求；锤柄总长度控制在280mm，握持段长度为220mm，预留了足够的双手握持空间，也可满足单手握持的操作余量。安装边界方面，锤头与锤柄的配合面公差设置为H7/p6的过盈配合，销钉孔的位置度公差控制在0.1mm以内，保证装配后整体的同轴度，避免敲击时出现偏心晃动。锤头的敲击面做了平面度0.05mm的公差要求，作为实用工具使用时可保证敲击力的均匀传递，作为道具使用时也可通过表面处理实现做旧、金属质感的外观效果。

　　在结构细节处理上，锤头侧面的装饰槽采用了内嵌式结构，槽深2mm，可粘贴不同材质的装饰片，适配不同版本的外观需求，槽的边缘做了0.5mm的倒角，方便装饰片的安装定位，也避免粘贴后出现边缘起翘的问题。锤柄的表面粗糙度设置为Ra1.6，既不会因为过于光滑导致握持打滑，也不会因为过于粗糙造成手部磨损，若采用木质材质加工可直接通过打磨达到该粗糙度要求，若采用金属或塑料材质加工，可通过滚花或包覆软质材料进一步提升握持手感。整体结构没有复杂的异形曲面，所有特征均可通过常规的铣削、车削加工实现，开模生产时也无需复杂的抽芯结构，可有效降低生产制造成本，适配小批量定制与大批量量产的不同生产模式。针对不同使用场景的强度需求，建模时也预留了壁厚调整空间，作为轻质道具使用时壁厚可设置为2mm，降低整体重量，作为实用敲击工具使用时壁厚可调整为5mm以上，提升整体结构强度，承受更大的敲击冲击力。
