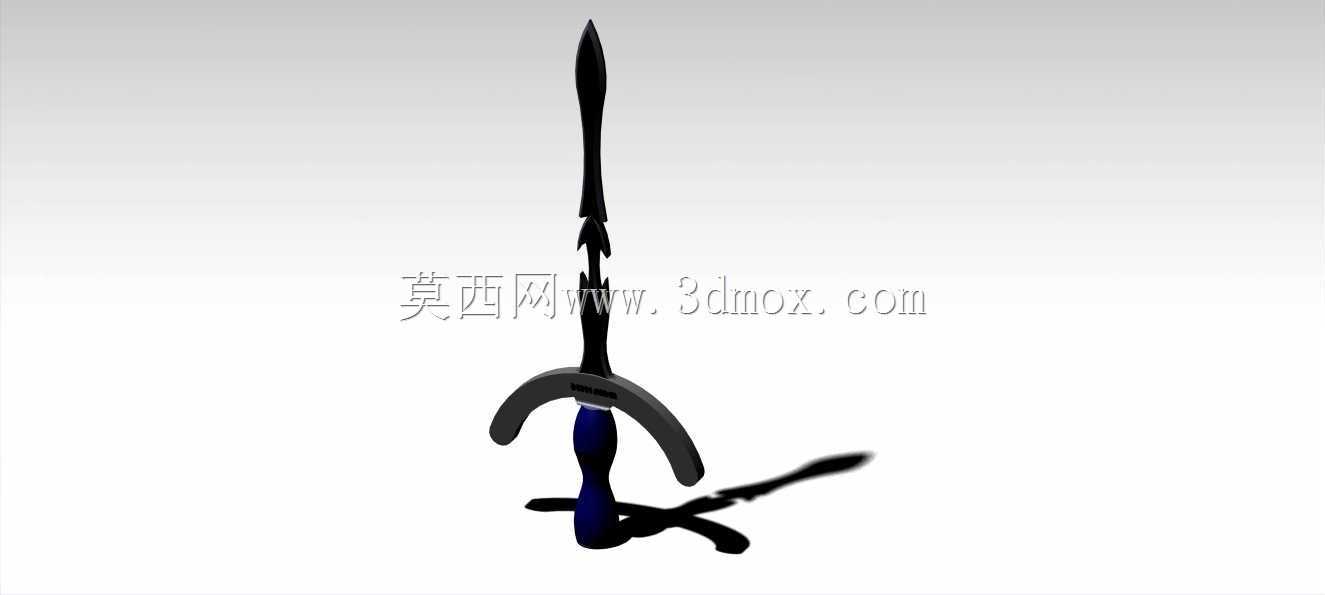

影视道具用冷兵器剑体结构三维数模

　　本次构建的剑类三维数模，核心面向影视道具制作、文创周边开发、冷兵器结构教学三类应用场景，在建模阶段就充分考虑了不同场景下的落地适配需求。从结构设计逻辑来看，剑体采用分段式参数化建模思路，将护手、剑身、剑柄三个核心部件做独立参数关联，方便后续根据不同使用需求调整各段比例——比如面向影视实拍的道具版本，可直接调整剑身壁厚参数适配轻量化玻璃钢材质的加工要求，预留的内部空腔可直接容纳发光组件、配重块的安装空间，无需二次拆件重构；面向文创手办开发的版本，可直接缩放整体比例，各衔接处的止口结构参数可同步匹配3D打印的层厚公差，避免打印后出现装配错位问题。

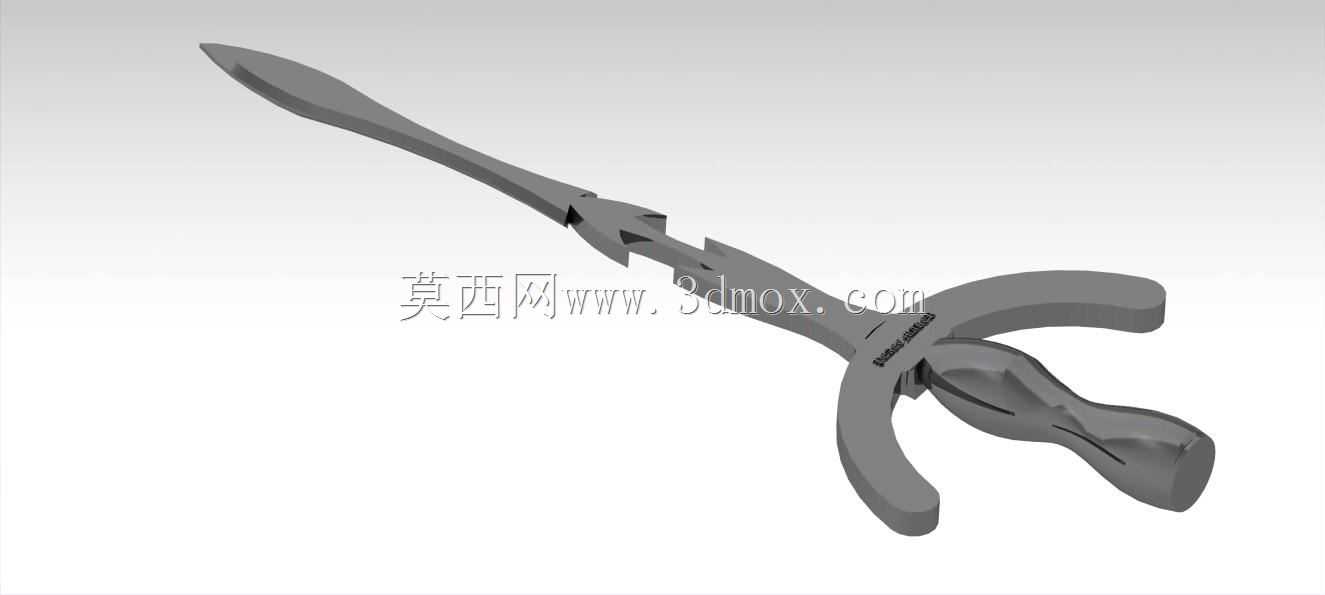

　　从外形尺寸与安装边界来看，建模时以常规双手持握剑的人机工程尺寸为基准，剑柄握持段直径设置为32mm，长度120mm，适配成年男性手掌的握持围度，护手两侧延伸段宽度控制在180mm，既满足格挡结构的视觉比例要求，也不会因为横向尺寸过大导致道具使用时出现剐蹭问题；剑身总长度设置为900mm，剑身根部厚度8mm，向剑尖方向做均匀的厚度递减，至剑尖位置厚度收至1.5mm，剑身两侧开刃面的拔模角度设置为3度，既满足金属材质铣削加工的刀具避让要求，也适配树脂翻模时的脱模需求，不会出现倒扣结构导致的模具损坏。

　　在功能特性的设计上，护手与剑身的衔接位置采用了嵌入式定位结构，定位凸台深度设置为15mm，配合M4规格的内六角螺丝孔位，可实现两个部件的无胶装配，方便后期做表面做旧、镀层处理时的拆分作业；剑柄末端的配重仓预留了直径20mm、深度40mm的圆柱形空腔，可根据不同使用场景的重量需求添加铅粒、橡胶配重块，调整整剑的重心位置——当重心控制在护手前50mm位置时，可满足舞台武打表演的挥舞灵活性要求，当重心调整至护手前120mm位置时，可满足金属收藏版摆件的沉手感需求。

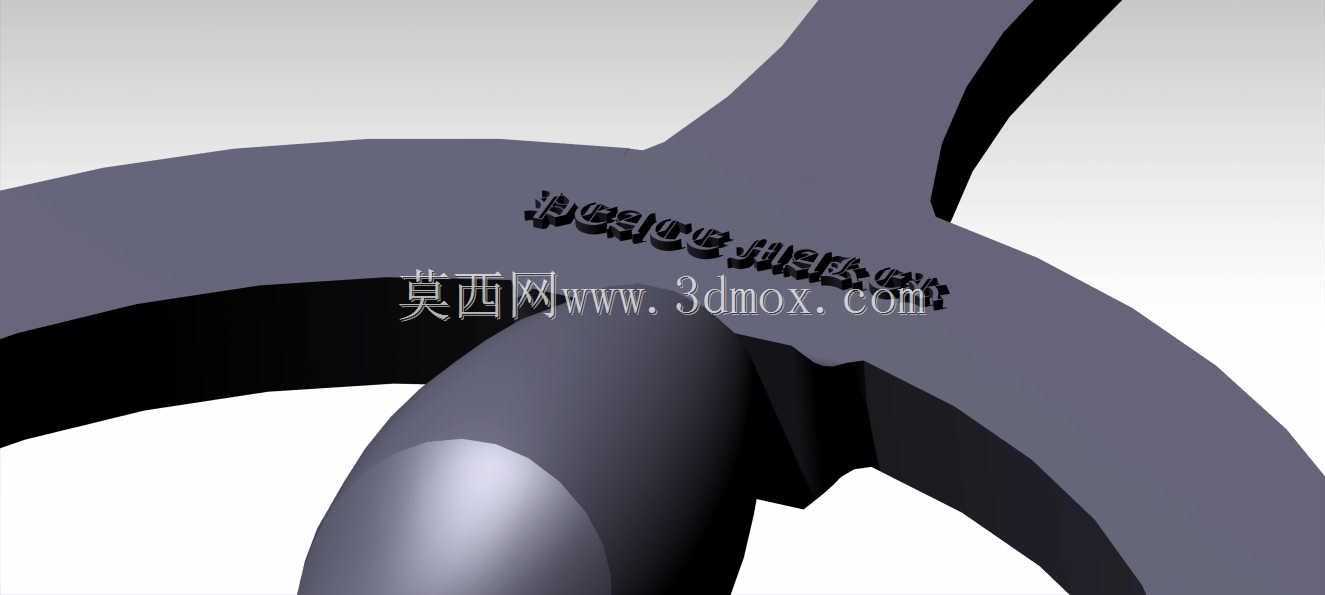

　　建模过程中对曲面连续性做了严格控制，剑身的弧面全部采用G2连续曲面构建，避免出现棱角突兀的折面，表面预留的铭文雕刻特征深度设置为0.8mm，宽度1.2mm，既满足激光雕刻、蚀刻加工的工艺要求，也不会因为特征过深导致应力集中问题，在做金属材质热处理时可有效降低开裂风险。针对不同加工工艺的适配，数模中所有棱边都做了R0.5-R2mm不等的圆角过渡，针对冲压成型的金属道具版本，可直接提取曲面生成钣金展开图，折弯系数已经提前预设在参数表中，无需二次计算折弯补偿量；针对3D打印的版本，所有悬空结构都预设了45度的自支撑角度，可减少打印时的支撑材料用量，降低后期打磨的工作量。

　　从实际落地的验证角度来看，该数模的结构间隙已经按照不同加工工艺做了公差预设：机加工版本的配合间隙设置为0.1mm，3D打印版本的配合间隙设置为0.3mm，树脂翻模版本的配合间隙设置为0.2mm，不同工艺的使用者可直接提取对应图层的模型文件进行生产，无需二次调整公差。剑体表面的纹理特征采用了参数化纹理映射，可根据需求替换不同的锻造纹理、锈蚀纹理效果，所有纹理的凹凸深度都控制在0.3mm以内，避免在做表面喷涂、电镀处理时出现积漆、镀层不均的问题。
