三轴编织复合材料结构三维设计

　　在航空航天轻量化构件、高端体育器材、工业传动带体的结构开发场景中，三轴编织复合材料的结构设计一直是兼顾力学性能与成型效率的核心方向。这类结构不同于传统平纹、斜纹的两向编织逻辑，通过沿轴向、两个斜向的纤维束交织，能够在面内三个方向实现载荷的均匀传递，避免传统两向编织结构在斜向载荷下易出现的纤维剪切失效问题。

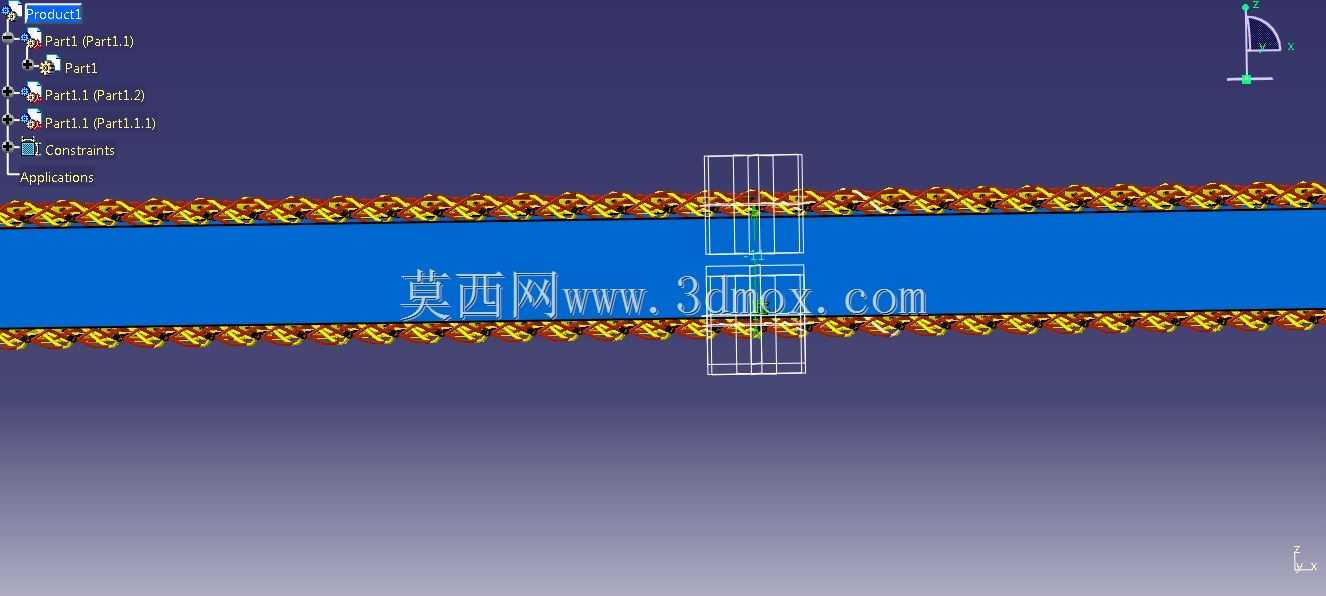

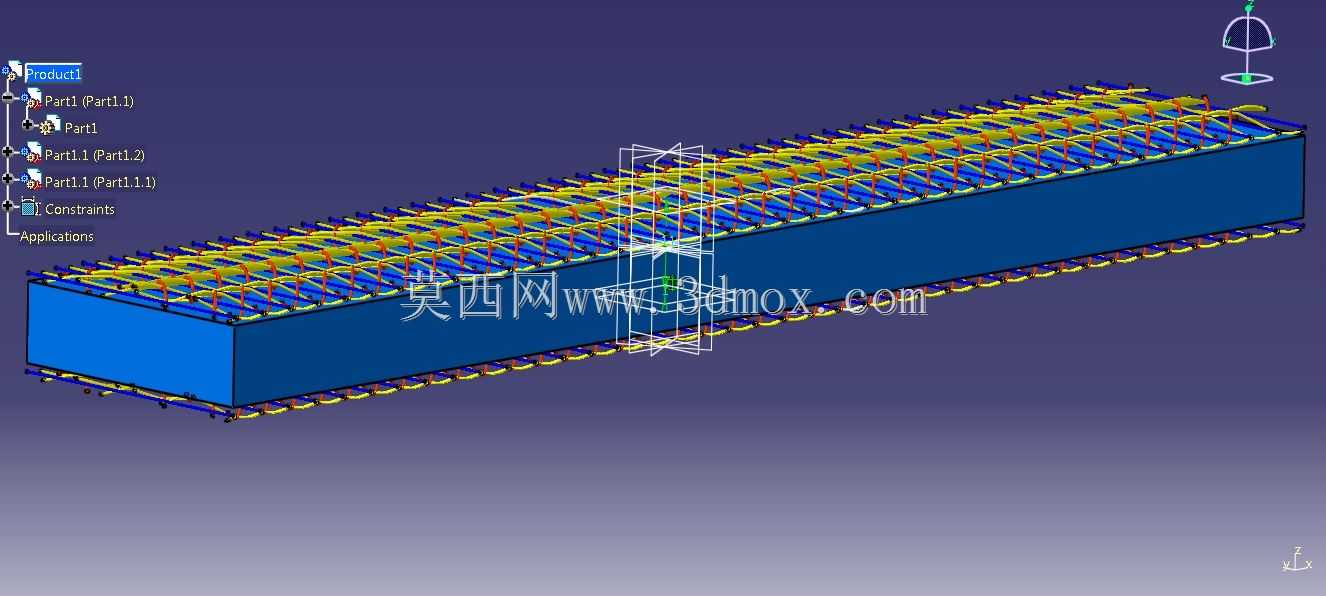

　　从实际工程用途来看，这类三轴编织结构常被用于制备承受多向交变载荷的承力构件，比如无人机的机身承力梁、高速传动的平带骨架、风电叶片的局部加强段，相比层合复合材料结构，它的层间剪切强度能提升40%以上，不会出现层合结构受冲击后的分层扩展问题。在做三维结构设计时，首先要明确纤维束的交织轨迹，每束纤维的截面并非规则圆形，在交织挤压的位置会呈现扁化的矩形截面，建模时不能直接用等直径圆杆扫掠，否则会出现纤维束之间的干涉，和实际编织成型的构件形态偏差过大。

　　设计过程中要先确定编织角的取值范围，常规工业用三轴编织结构的编织角控制在30°到45°之间，这个区间内的结构轴向拉伸强度和剪切强度能达到较好的平衡，如果是侧重轴向承力的构件，可以把编织角缩小到20°左右，此时轴向纤维占比提升，拉伸模量会有明显提升，但对应的面内抗剪切性能会有所下降，需要根据实际载荷工况做参数匹配。纤维束的交织节点位置要做顺滑过渡，不能出现硬折角，实际编织过程中纤维是连续柔性体，硬折角的结构不仅不符合成型工艺，还会在受力时产生应力集中，大幅降低构件的疲劳寿命。

　　从安装边界来看，这类编织复合材料构件如果是作为带体使用，两端的连接段要预留足够的夹持长度，通常是构件厚度的15到20倍，连接段的编织密度要比主体段高15%左右，避免夹持位置出现纤维抽拔失效。如果是作为异形承力构件的预制体，建模时要在构件的连接孔位、转角位置做局部纤维加密，加密区域的纤维束间距比主体段小20%，同时要保证纤维轨迹的连续性，不能在加密区出现纤维断头，否则会直接影响局部的承力能力。

　　建模时还要考虑纤维束之间的树脂填充间隙，常规树脂基编织复合材料的纤维体积含量控制在55%到60%之间，这个区间内的结构既能保证纤维的承力占比，又能让树脂充分浸润纤维束，避免出现干斑缺陷。结构的外形尺寸要匹配后续的成型模具型腔，编织预制体的尺寸要比最终成型件尺寸大3%到5%，作为成型过程中的树脂压实余量，避免固化后构件尺寸超差。在做结构校验时，要重点关注三个方向纤维束的张力匹配，斜向纤维束的张力要比轴向纤维束低10%左右，否则编织过程中会出现轴向纤维束被挤压弯折的问题，直接影响最终构件的直线度和力学性能。

　　不同于金属机加工构件的设计逻辑，编织复合材料的结构设计要把成型工艺的约束前置到建模阶段，比如纤维的最小弯曲半径不能小于纤维束直径的5倍，否则编织过程中会出现纤维断丝，预制体表面会出现明显的毛羽缺陷，影响后续的树脂浸润效果。对于需要做曲面过渡的构件，曲面的曲率半径不能小于编织节距的3倍，否则编织过程中纤维束会在曲面位置出现堆积或者架空，导致局部的纤维体积含量不均匀，固化后构件会出现局部刚度不足的问题。

　　在实际的工程应用中，这类三轴编织结构还常被用于制备防弹防护构件、汽车的轻量化吸能件，通过调整纤维束的材质，比如采用碳纤维、芳纶纤维或者高强度玻璃纤维，可以匹配不同的性能需求，建模时可以通过参数化调整纤维束的直径、编织角、节距三个核心参数，快速生成不同性能梯度的结构方案，不用每次都重新搭建交织轨迹，能大幅提升前期方案迭代的效率。需要注意的是，结构的表面层要做平整化处理，最外层的纤维束交织点要控制在同一平面内，避免固化后构件表面出现明显的凹凸，减少后续的机加工余量，降低构件的制造成本。
