家用手动柑橘榨汁器结构设计方案

　　这款手动柑橘榨汁部件的设计，最初是面向家用厨房场景的小体量果蔬处理需求做的结构落地，区别于电动榨汁设备的复杂传动与电控结构，整体采用一体化注塑成型的思路做主体架构，核心功能是通过手动按压旋转柑橘类鲜果，实现果肉汁液与果皮、果瓤的快速分离。从实际使用场景来看，这类部件既可以作为独立手动榨汁器具的核心工作组件，也可以作为小型台式电动榨汁机的替换压榨头模块，适配家庭日常鲜榨橙汁、柠檬汁、西柚汁的使用需求，同时也能适配小型饮品店前台的少量鲜果出汁作业场景，不需要外接电源，操作时没有电机运转的噪音，清洗时可以直接整体冲洗，没有复杂的拆装缝隙藏污纳垢。

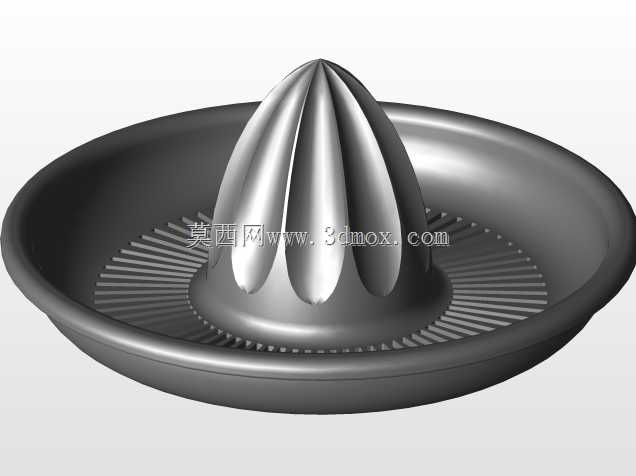

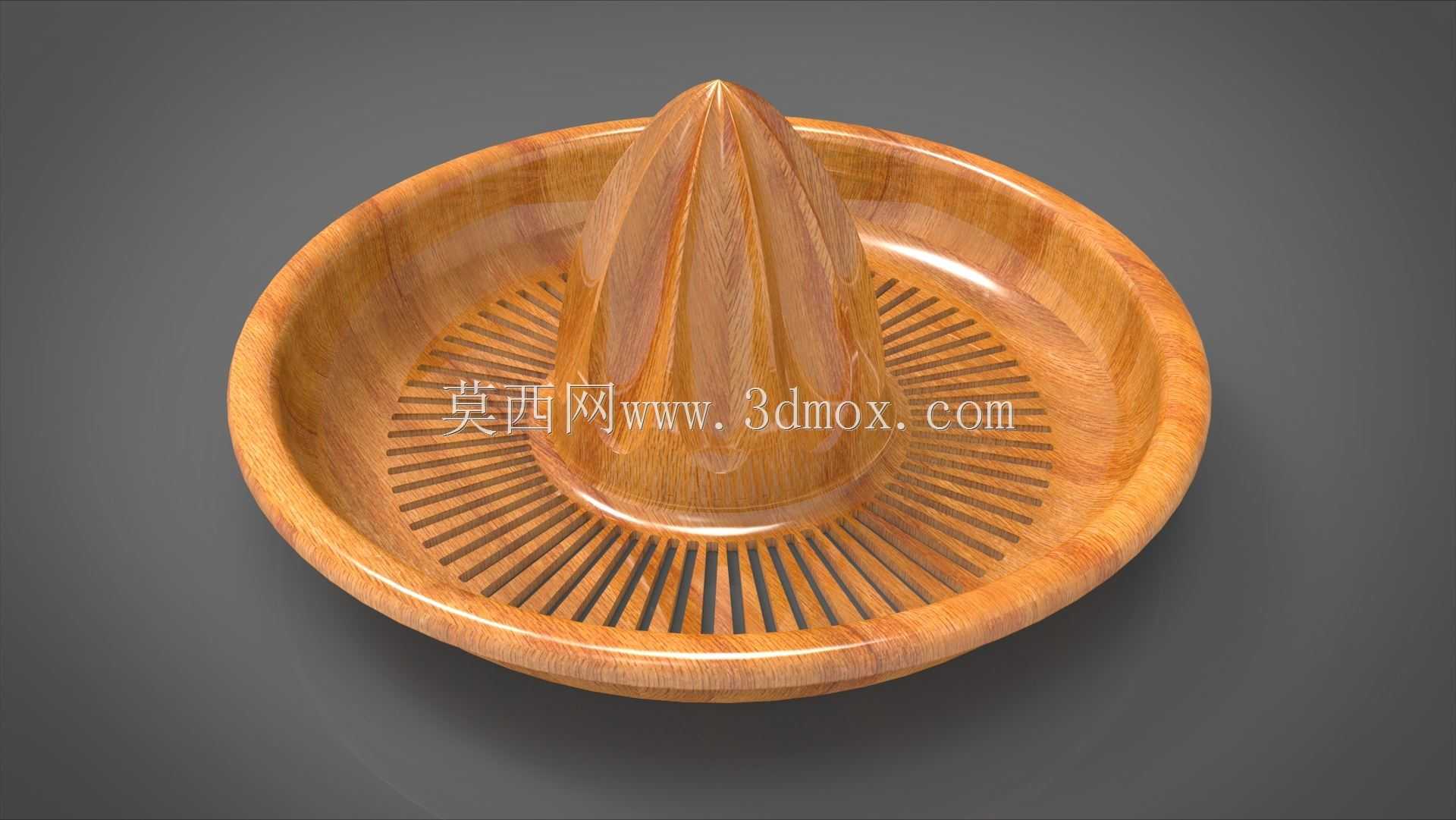

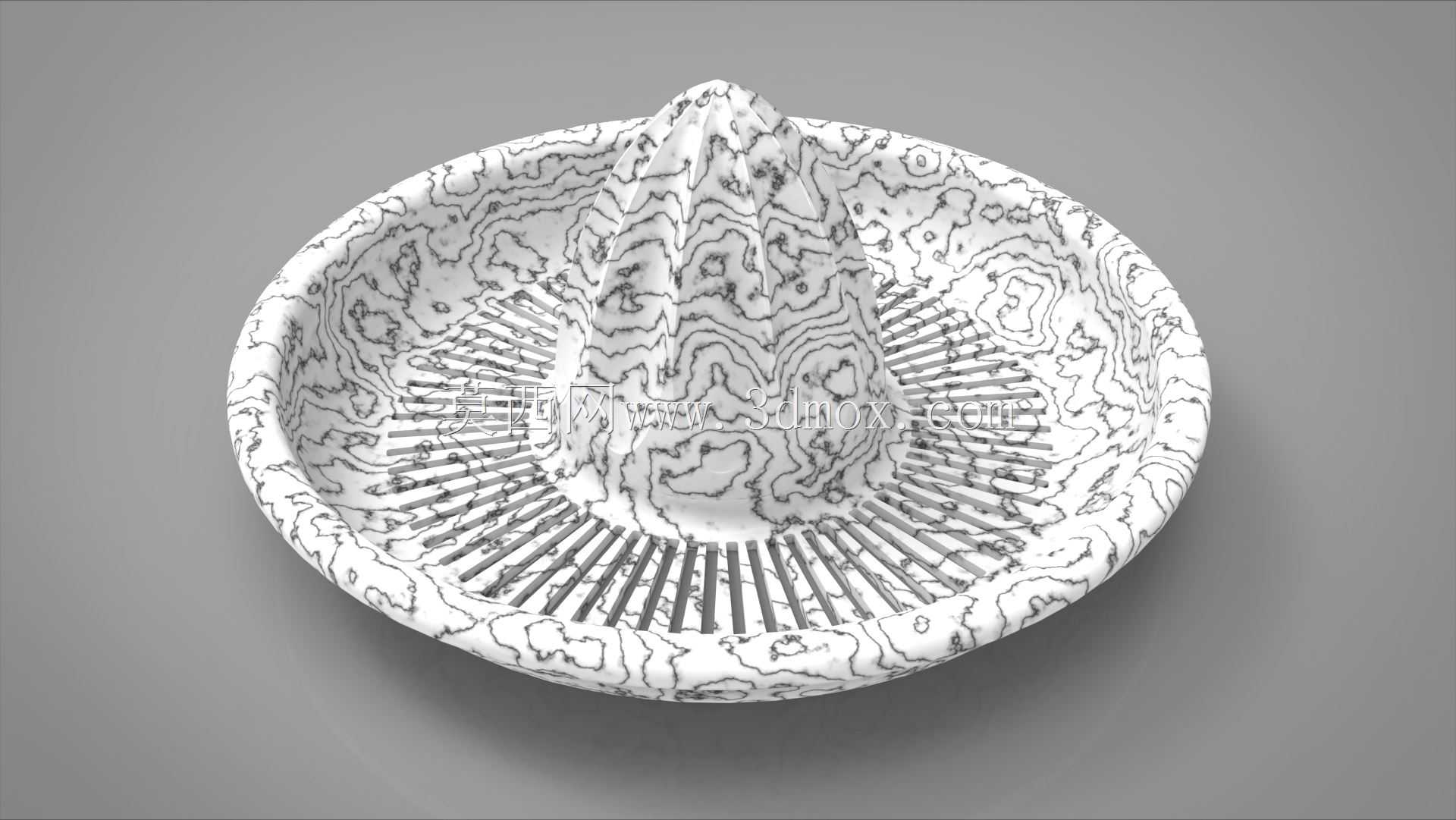

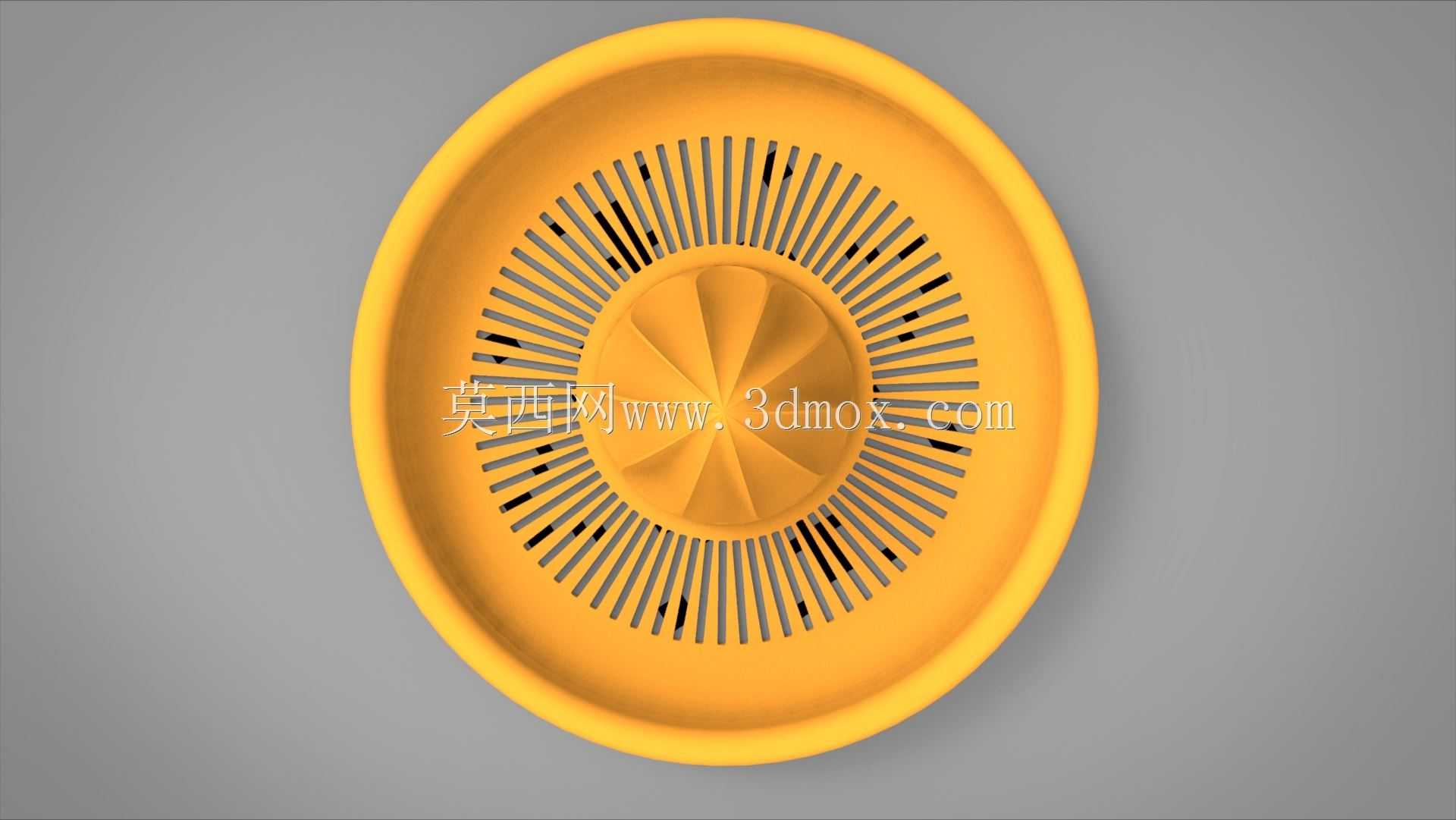

　　从功能特性层面拆解，中心凸起的棱锥结构是核心压榨工作面，表面做了多道放射状的凸棱设计，凸棱的高度从中心向边缘逐步降低，棱边做了R0.8的圆角处理，既能够在按压旋转时有效刺破柑橘果肉的囊胞，让汁液顺利流出，又不会因为棱边过于锋利刮下果皮内侧的白色海绵层，避免榨出的汁液带有苦涩口感。外围的环形格栅区域做了等距排布的长条形漏孔，漏孔的宽度控制在2.5mm，这个尺寸是经过多轮实物测试确定的：既能够让汁液快速通过漏孔流入下方的集汁腔，又能够有效拦截果籽、大块果瓤残渣，不需要额外加装滤网就能实现汁渣分离。最外圈的环形挡边做了12mm的高度差设计，当用户按压鲜果施力时，挡边可以限制鲜果的侧向滑移，同时阻挡汁液从边缘飞溅出来，避免操作过程中弄脏操作台。

　　设计过程中首先考虑的是食品接触材料的成型工艺适配性，整体结构采用等壁厚设计，主体壁厚均匀控制在2.2mm，所有的转角位置都做了不小于R1的圆角过渡，避免注塑成型过程中出现应力集中导致的部件开裂，同时也能减少注塑件的缩痕、翘曲问题，提升量产时的成品率。安装边界层面，这个压榨部件的底部做了标准的卡扣接口，能够适配市面上多数同规格手动榨汁器的底座连接位，也可以匹配小型电动榨汁机的输出轴连接位，接口的配合公差按照IT12级精度设计，既能够保证安装时的便捷性，不需要额外工具就能手动卡接到位，又能够保证工作过程中不会出现松脱打滑的问题。整体的外形轮廓采用正圆形设计，最大外径尺寸控制在180mm，这个尺寸既能够覆盖常规尺寸的橙子、西柚等鲜果的压榨接触面，又不会因为尺寸过大占用过多的厨房收纳空间，整体高度控制在45mm，堆叠收纳时不会占用过多垂直空间。

　　从结构可靠性角度考量，格栅条的截面做了梯形设计，靠近压榨面的一侧宽度略窄，靠近底部的一侧宽度略宽，这种变截面设计能够提升格栅条的抗弯折强度，即使用户施加较大的按压力，格栅条也不会出现断裂变形的问题，同时这种上窄下宽的漏孔结构，能够避免残渣卡在漏孔内部，冲洗时水流可以直接从下往上冲透漏孔，快速把残留的果渣清理干净。中心压榨锥的内部做了放射状的加强筋布局，加强筋的厚度控制在1.5mm，和主体壁厚的比例控制在0.7以内，避免注塑时在表面出现缩印，同时能够提升中心锥的抗挤压强度，长期使用不会出现中心凹陷变形的问题。所有和用户手部、鲜果接触的表面都做了哑光晒纹处理，既能够提升握持按压时的摩擦力，避免鲜果在压榨过程中打滑，又不会因为表面过于光滑留下明显的指纹和水渍痕迹，日常使用时更容易保持外观整洁。

　　在实际使用的人机交互层面，压榨锥的凸棱螺旋角度做了15度的倾斜设计，用户只需要施加较小的下压力，配合小幅的旋转动作，就能让凸棱充分刮取果肉层，相比垂直凸棱的设计，能够降低30%左右的操作施力，即使用户手部力量较小，也能轻松完成榨汁操作。漏孔的排布密度从中心向外逐步增加，靠近中心的位置果肉挤压更充分，出汁量更大，更密的漏孔能够提升汁液的排出效率，靠近外圈的位置出汁量相对较少，适当降低漏孔密度能够提升整体结构的强度，平衡出汁效率和结构可靠性的需求。外圈挡边的顶部做了向内的微卷边设计，进一步提升防飞溅的效果，同时卷边的位置做了圆滑处理，用户拿取部件的时候不会被锐边划伤，使用的安全性更有保障。
