汽车排气系统专用消声管结构设计

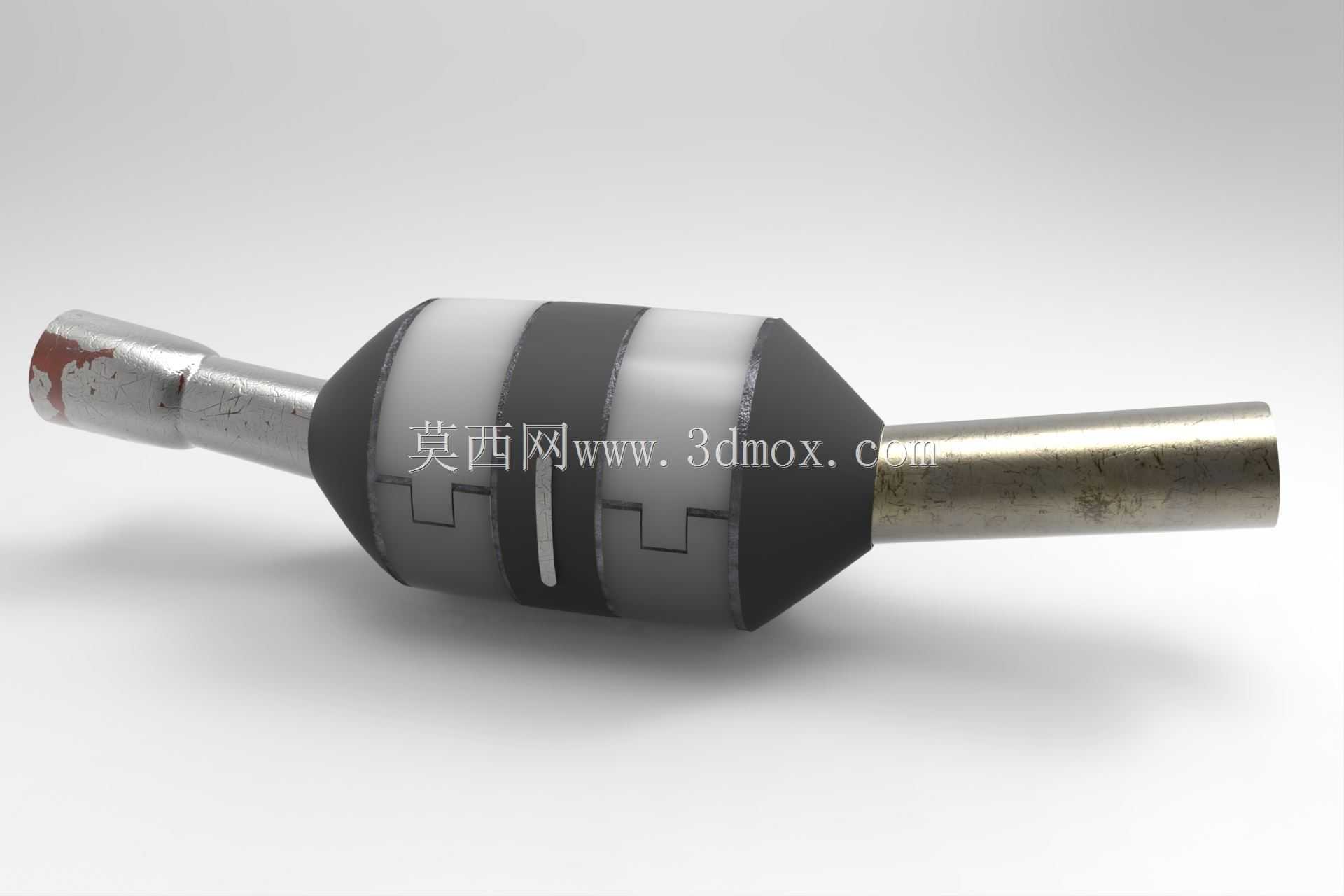

　　在汽车排气系统的配套部件选型与结构设计工作中，消声管是直接影响整车NVH表现与尾气排放指标的核心功能件，不同于常规直管式排气连接件，这款消声管采用了分段式复合结构设计，从进气端到出气端分别设置了柔性缓冲段、扩容消声腔、导流收缩段三个核心功能区域，适配小排量乘用车与轻型商用车辆的排气系统改装与原厂配套场景。

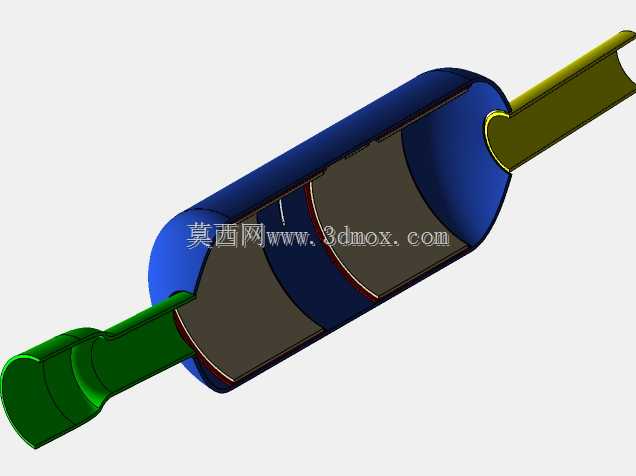

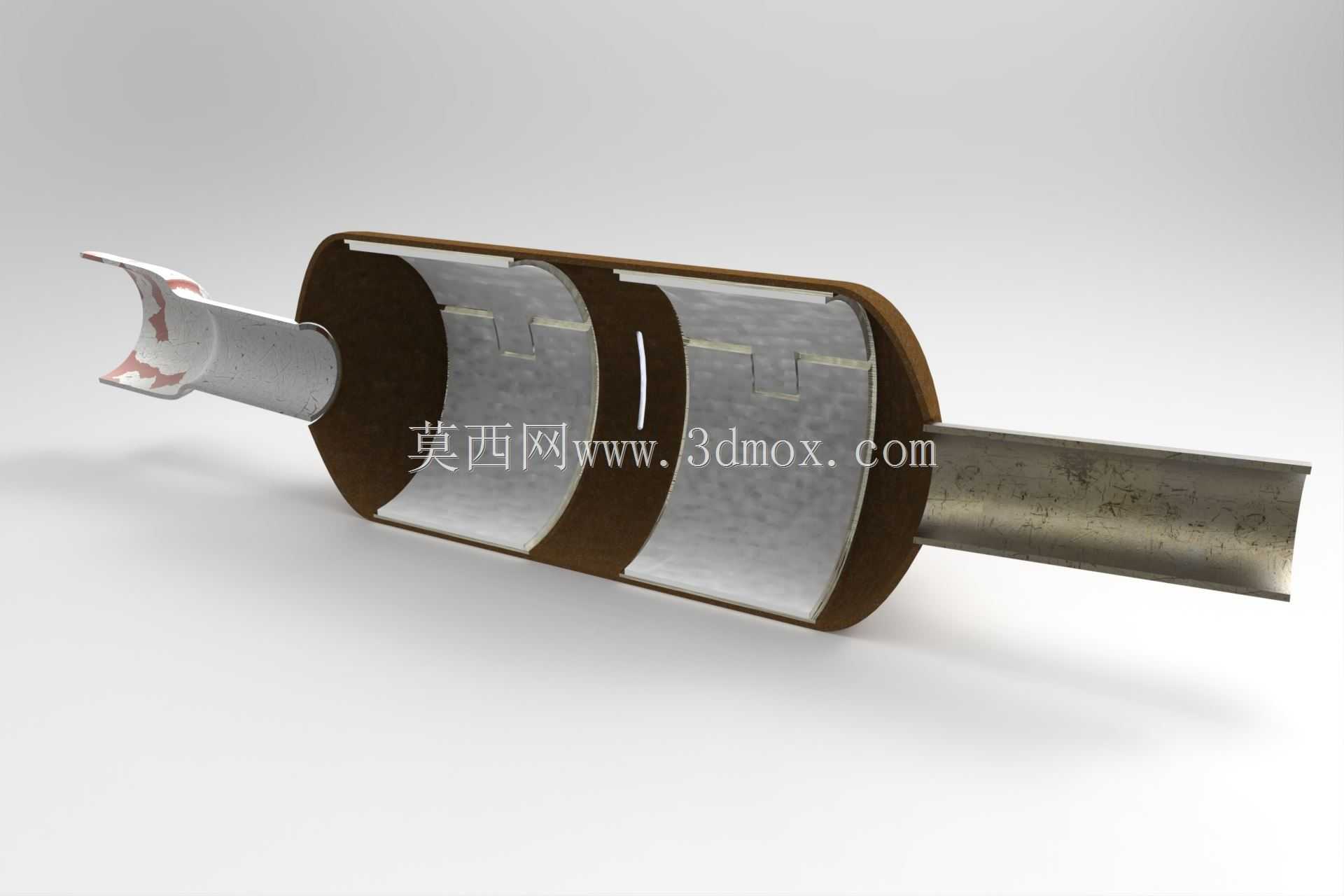

　　从实际装车的应用边界来看，这款消声管的进气端采用带多道环形防滑槽的橡胶密封对接结构，无需额外焊接法兰即可与上游三元催化装置的出气端实现过盈配合，密封槽的深度与间距经过匹配设计，在-40℃到650℃的工作温度区间内，不会因为橡胶材料的热胀冷缩出现排气泄漏问题，同时柔性段的褶皱式结构可以吸收发动机运行过程中传递到排气系统的振动，避免振动直接传递到车身底板引发车内低频共振。中间的扩容消声腔采用了双层夹壁结构，外层为冲压成型的耐热钢壳体，内部设置了多组错位布置的导流隔板与吸音填充腔，尾气进入腔体后会经过多次折返流动，通过气流摩擦、容积突变的方式消耗排气脉冲的能量，相比同长度的阻性消声器，中低频段的降噪量可以提升8到12分贝，同时不会产生过大的排气背压影响发动机的动力输出。

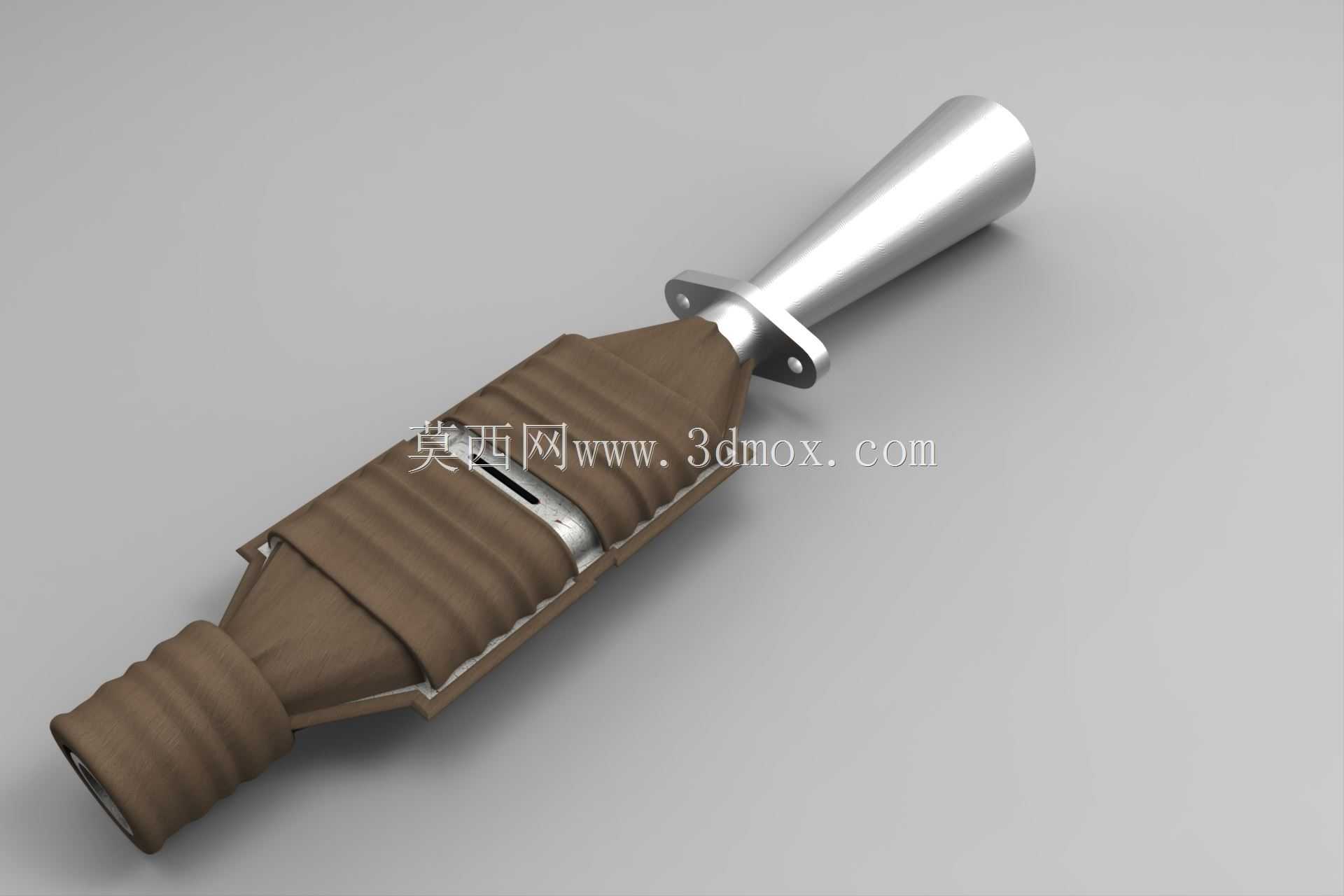

　　在安装边界的尺寸控制上，这款消声管的出气端采用锥形收缩的金属硬连接结构，端部设置了带两个安装孔的固定法兰，法兰的安装孔距与下游排气尾管的对接尺寸完全匹配，安装时仅需两颗M8的耐高温螺栓即可完成固定，整个消声管的总长度控制在380mm以内，最大外径不超过110mm，不需要对原车的排气通道进行切割改造即可直接适配多数前置前驱车型的底盘布置空间，不会出现与底盘悬挂部件、燃油管路发生运动干涉的问题。

　　从设计思路的落地层面，这款消声管没有采用传统消声器常用的多腔串联笨重结构，而是将抗性消声与阻性消声的原理整合到同一腔体内，在保证消声效率的前提下将整体重量控制在1.8kg以内，比同规格的传统消声器减重35%左右，同时壳体外部的隔热包覆结构可以将消声管工作时的表面温度控制在120℃以内，避免长时间行驶后高温烘烤底盘的防腐涂层与线束。在实际的工况验证中，这款消声管可以承受发动机全负荷工况下每秒120次的排气脉冲冲击，内部隔板的固定点采用了满焊连接工艺，不会因为长期的气流冲击出现开焊、异响的问题，同时内部的吸音材料采用了耐高温的不锈钢纤维烧结毡，不会像传统玻璃纤维吸音材料那样在高温气流冲刷下出现粉化、被吹出排气口的问题，使用寿命可以达到12万公里以上。

　　针对尾气处理的附加功能，这款消声管的腔体内壁设置了微量的贵金属催化涂层，在尾气通过消声腔的折返过程中，可以进一步对残留的一氧化碳、碳氢化合物进行催化氧化，弥补上游三元催化装置在低负荷工况下的转化效率不足问题，不会因为消声结构的存在增加尾气污染物的排放，满足现行的机动车排放法规要求。在结构建模的过程中，所有的配合面都预留了合理的公差带，柔性段的褶皱半径经过反复调整，既保证了足够的弯曲挠度来吸收安装误差与振动位移，又不会因为褶皱过密导致排气阻力过大，出气端的锥形导流段采用了渐缩的流线型内壁，气流流出时不会产生湍流啸叫，进一步优化了高转速工况下的排气声浪品质，避免出现刺耳的高频杂音。
