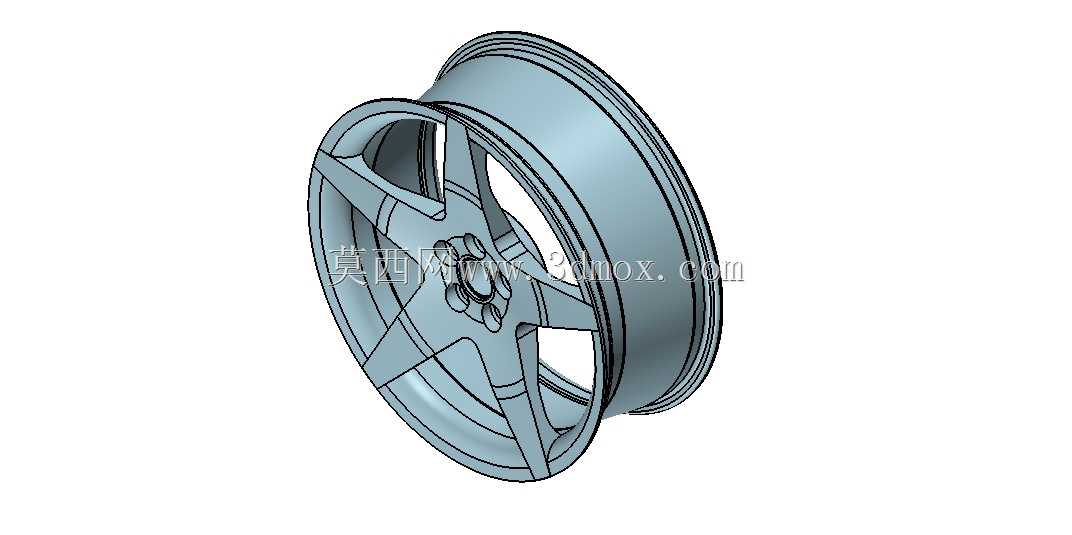

17x7规格五辐式乘用车铝合金轮辋结构

　　在乘用车行走系统的配套设计中，轮辋作为连接轮胎与车桥轴头的核心承载部件，其结构合理性直接关系到整车行驶的操控稳定性、轮胎装配密封性以及动态载荷下的疲劳耐久表现。这款17x7规格的轮辋，对应轮辋名义直径17英寸、名义宽度7英寸，是目前紧凑级家用轿车、入门级运动型多功能车常用的配套尺寸，适配胎宽205mm至225mm区间的子午线轮胎，覆盖日常城市通勤、轻度非铺装路面行驶等多数民用场景的使用需求。

　　从结构设计逻辑来看，这款轮辋采用五辐式对称布局，辐条截面做了渐变式厚度处理，靠近轴头安装座的位置辐条厚度更大，向轮缘方向逐步收窄，这种设计一方面可以在辐条根部预留足够的材料厚度，承受车辆起步、制动时传递的扭矩载荷，以及过弯时产生的侧向弯矩，避免应力集中导致的辐条断裂风险；另一方面，辐条之间的大尺寸镂空区域，能够为制动系统留出充足的散热空间，车辆在连续制动工况下，制动卡钳与制动盘产生的热量可以通过镂空区域快速随气流散出，降低制动热衰减的发生概率。轮辋的轮缘部分采用标准的深槽式结构，胎圈座位置设计有符合行业规范的凸峰结构，轮胎装配充气后，胎圈能够紧密卡合在凸峰与轮缘挡圈之间，即使在轮胎气压出现小幅波动的情况下，也能避免胎圈脱开导致的漏气风险，保障高速行驶时的轮胎固定可靠性。

　　安装边界层面，这款轮辋的中心安装面加工有精准的定位止口，与车桥轴头的定位凸台采用间隙配合设计，装配时可以通过止口快速实现轮辋的同轴定位，避免安装偏心导致的高速行驶方向盘抖动问题。安装孔位采用五孔分布布局，孔位的节圆直径、螺栓孔的倒角尺寸都经过匹配设计，能够适配对应车型的轮毂螺栓，装配时螺栓可以顺畅穿过孔位，锥形压紧面与螺栓头部的锥面完全贴合，保证夹紧力均匀分布在安装面上，不会出现局部应力过大导致的安装面变形。轮辋的偏距设计经过匹配校核，安装后轮胎的中心平面与车辆轮距设计值保持一致，不会出现轮胎偏磨、转向节受力异常的问题，同时轮辋内侧预留了足够的空间，能够避开制动卡钳、转向拉杆等周边部件，即使在最大转向角度、悬架最大压缩行程的工况下，也不会出现部件干涉的情况。

　　从实际使用场景的适配性来看，这款轮辋的结构设计兼顾了轻量化与强度要求，在保证额定载荷下结构刚度的前提下，通过辐条的拓扑优化减少了不必要的材料冗余，降低了簧下质量，对于提升悬架的响应速度、改善行驶平顺性有一定帮助。轮辋的表面过渡位置都做了圆角处理，没有尖锐的棱角，一方面可以降低生产过程中的应力集中，提升铸造、机加工环节的成品率，另一方面也能减少行驶过程中气流在轮辋表面产生的紊流，小幅降低行驶风阻。气门嘴的安装孔位设置在轮辐的间隙位置，安装后气门嘴不会与辐条产生干涉，后续给轮胎充气、安装胎压监测传感器时都有足够的操作空间，日常维护的便利性较好。

　　在结构验证的逻辑上，这类轮辋在设计阶段需要通过多项台架试验验证，包括径向疲劳试验、弯曲疲劳试验、冲击试验等，这款轮辋的壁厚分布、辐条受力路径的设计，都是围绕这些试验的载荷要求展开的，比如轮辋的槽底位置做了局部加厚处理，应对轮胎传递的径向冲击载荷，安装座周围的加强筋结构，能够承受弯曲试验时的交变弯矩，保证在规定的试验循环次数内不会出现裂纹、变形等失效情况。对于三维建模从业者而言，这类轮辋模型的建模过程需要重点关注旋转曲面的连续性、辐条与轮辋主体的相贯线处理，以及安装配合面的尺寸精度，尤其是胎圈座的直径、凸峰的高度、安装孔的位置度这些关键尺寸，必须严格遵循相关标准要求，不能随意调整，否则会导致后续生产出的产品无法正常装配使用。
