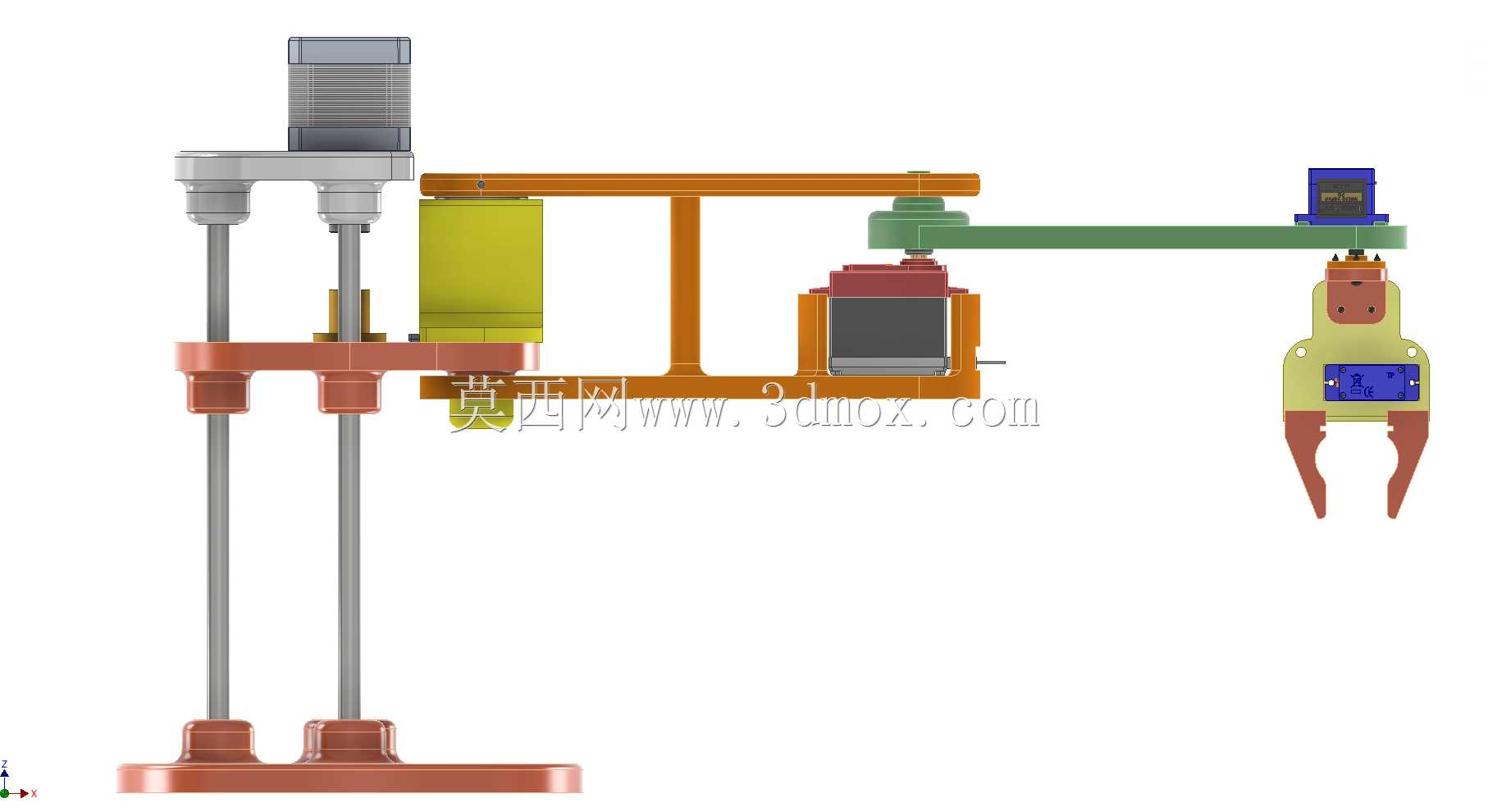

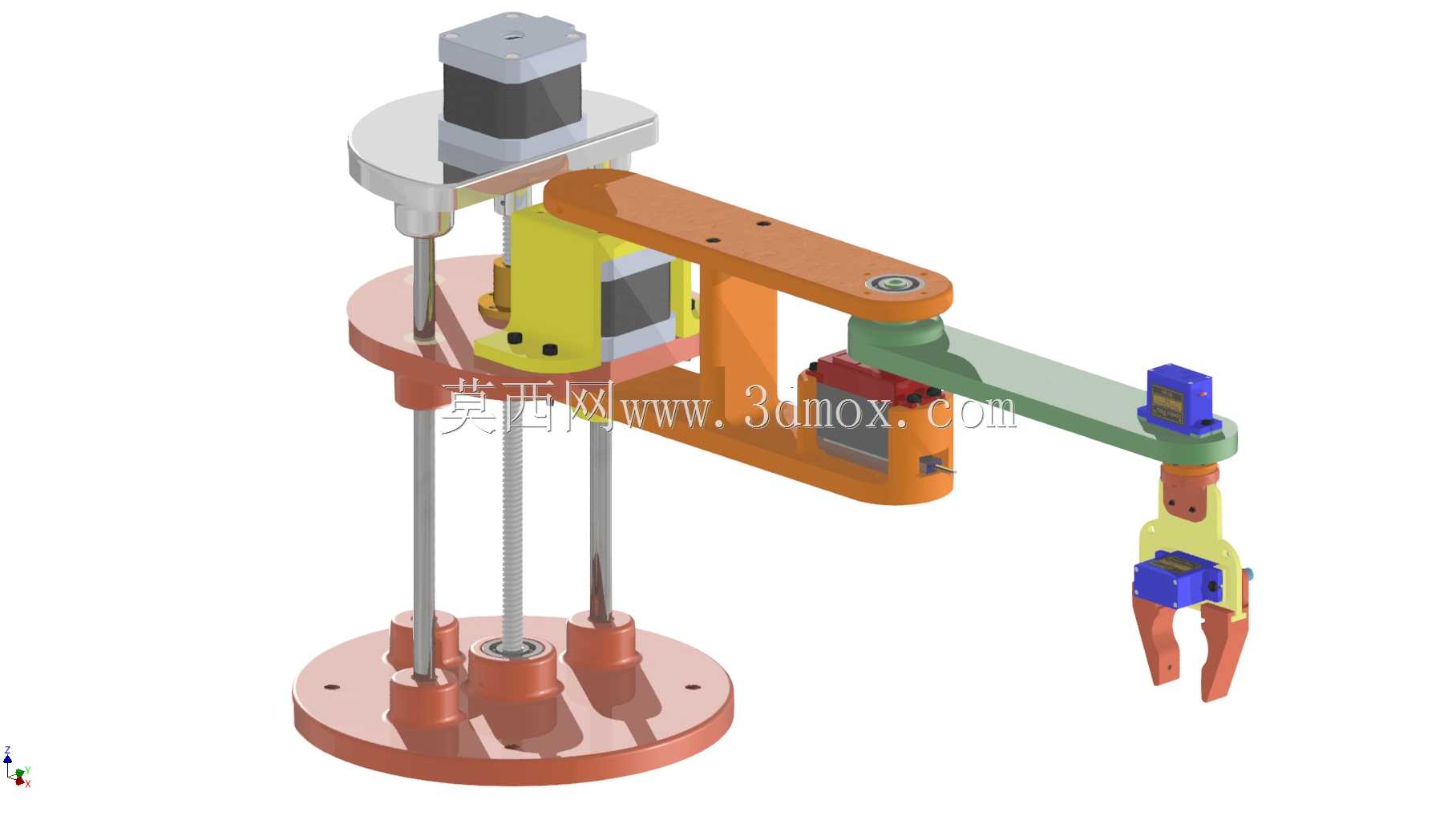

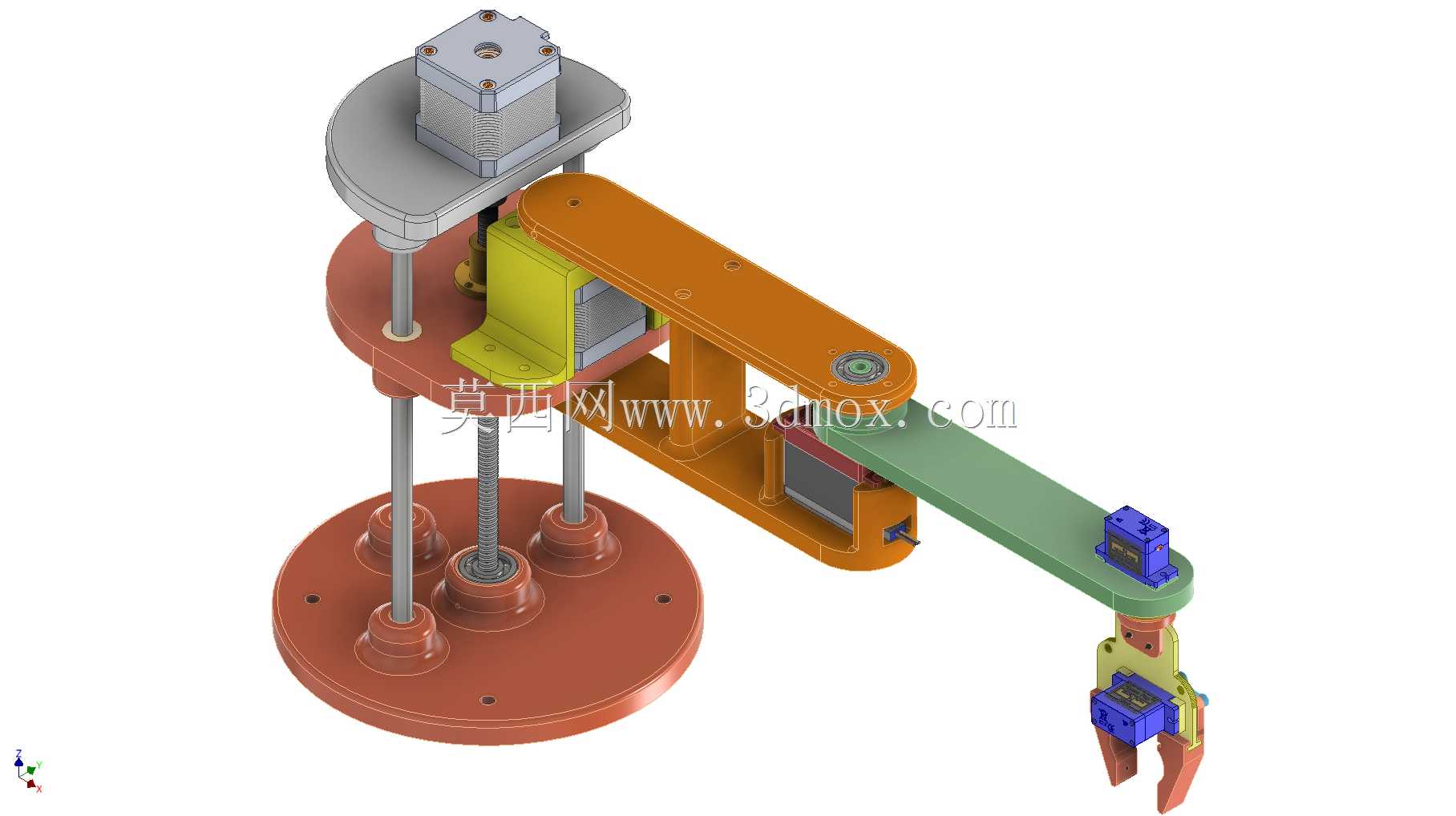

可3D打印制作的低成本SCARA机械臂结构

　　这款SCARA构型机械臂的设计核心，是面向无支撑FDM3D打印工艺做的全零件适配，所有结构件的打印角度、壁厚、支撑避让都做了针对性调整，打印完成后仅需去除少量打印溢料即可完成装配，不需要额外做支撑拆除后的表面打磨处理，非常适合个人开发者、小型教学实验室快速制作实物验证。从实际应用场景来看，这类小负载SCARA机械臂可以覆盖桌面级轻量作业需求，比如小型电子元器件的分拣摆盘、教学场景下的运动学算法验证、3D打印工位的工件取放转运、小型流水线的定点上下料，因为整体结构自重较轻，对安装台面的承重要求不高，普通木质桌面、铝型材实验台都可以完成固定。

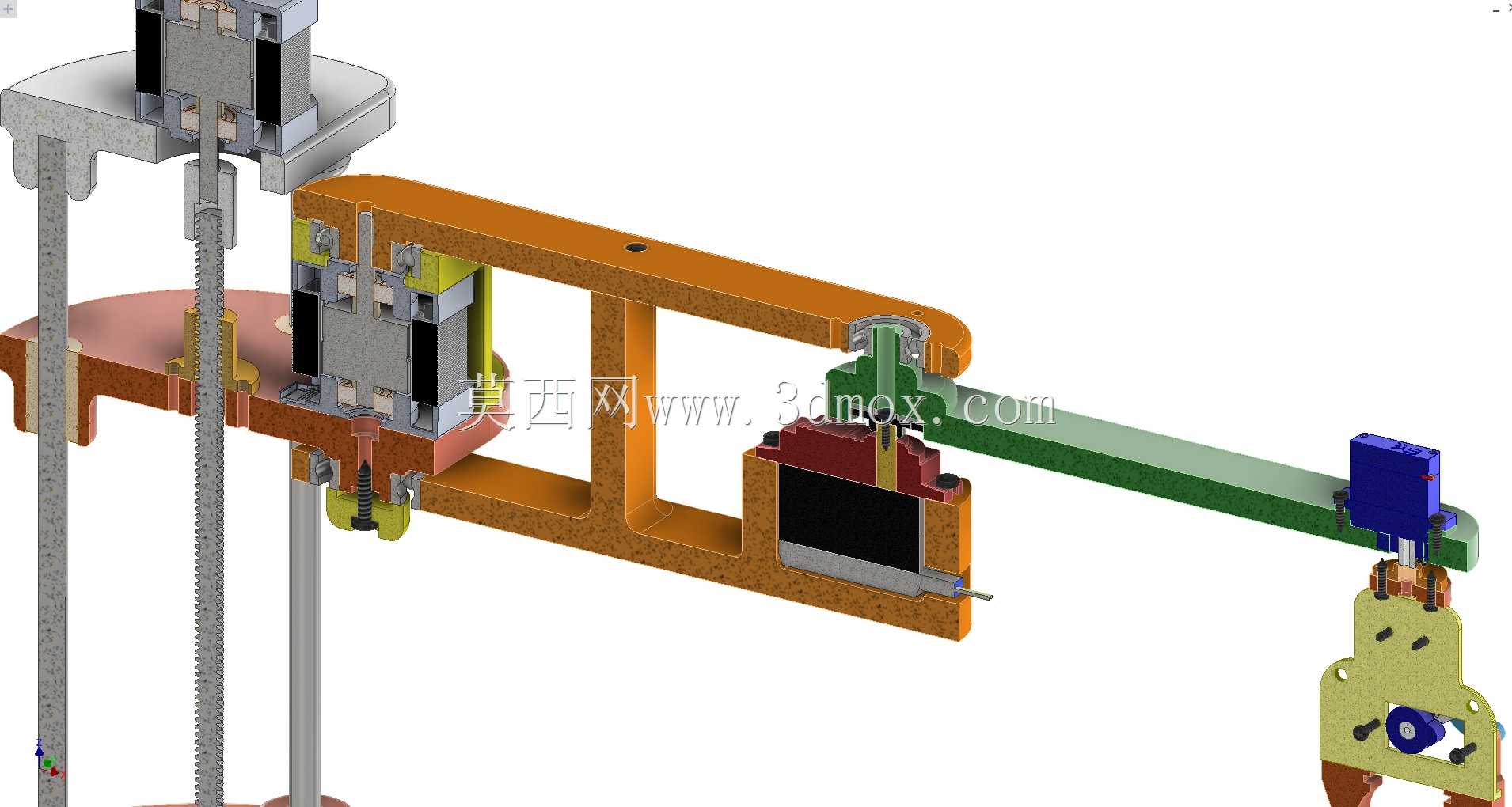

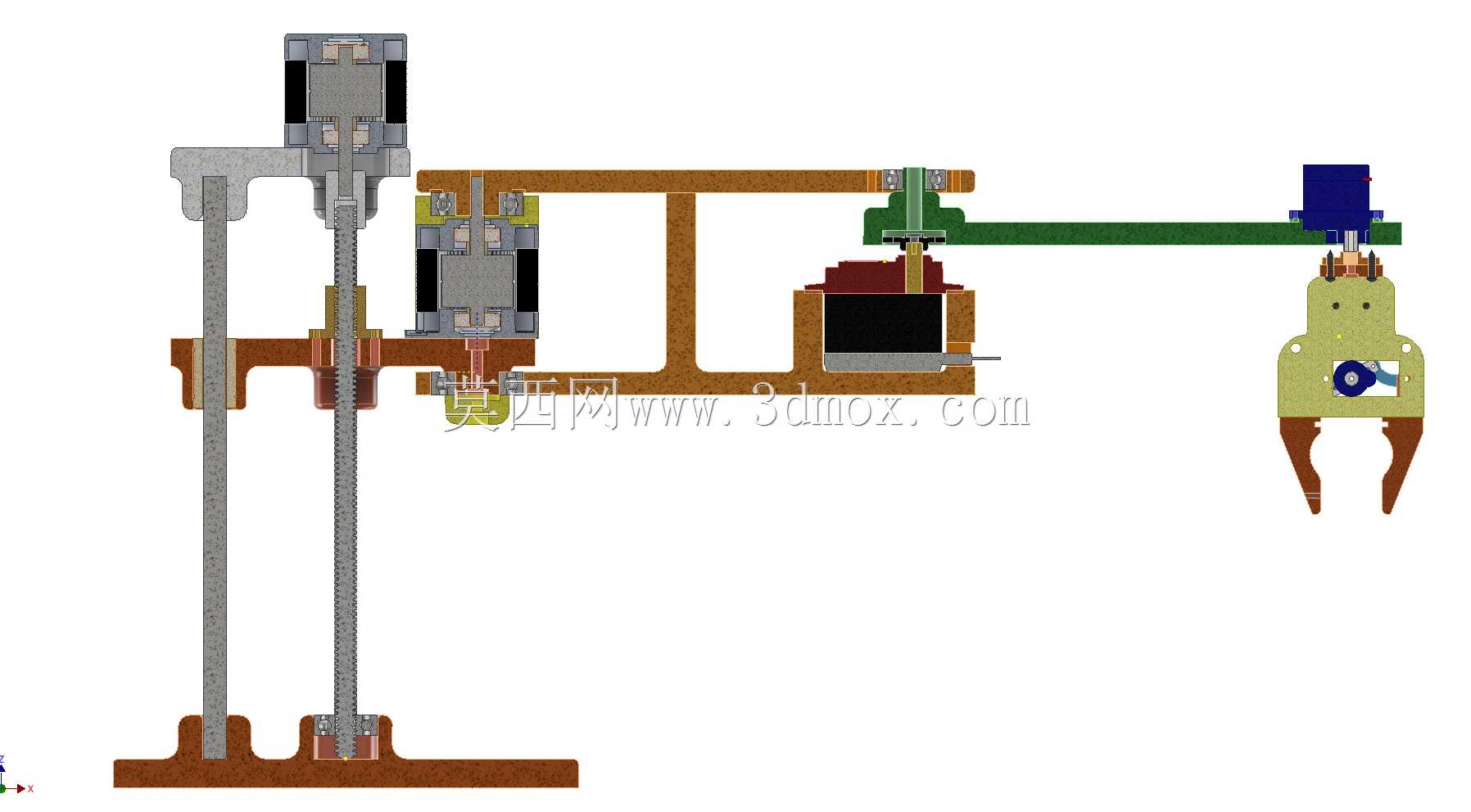

　　结构设计上，垂直升降运动采用光杆配合直线轴承的方案，相比线轨方案成本更低，同时光杆的安装同轴度调整难度更小，个人装配时只需要保证两根光杆的平行度公差在0.1mm以内，就能保证升降轴的顺畅运行，不会出现卡滞问题。旋转关节处采用轴支撑轴承承载径向与轴向载荷，避免了传统SCARA结构中复杂的交叉滚子轴承选型，大幅降低了整机的物料成本，同时轴承座的结构直接集成在3D打印的结构件上，不需要额外加工金属轴承座，进一步压缩了制作周期。末端连杆的驱动选用20Kg扭矩的伺服单元，特意控制了末端连杆的结构质量，将驱动元件的安装位置尽量向关节侧偏移，减少悬臂端的转动惯量，运动过程中不需要额外加装齿带传动结构来做扭矩放大，直接通过关节直驱即可满足末端夹爪的开合、小负载搬运需求，减少了传动环节的背隙，提升了末端重复定位精度。

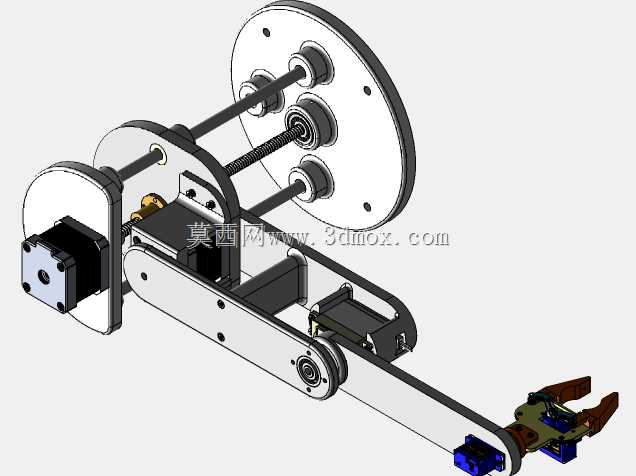

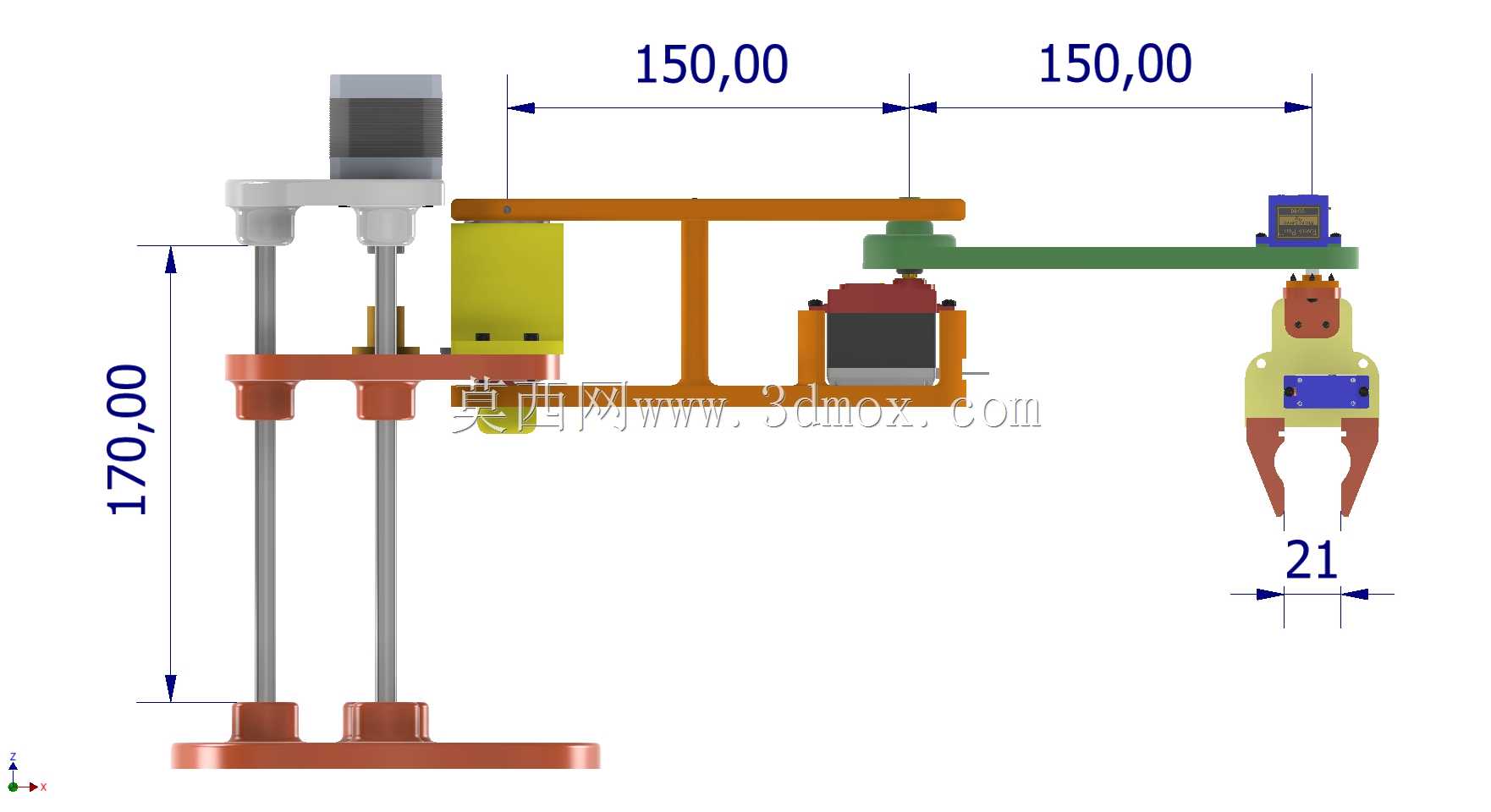

　　安装边界方面，整机底座采用圆形法兰式结构，底座上均匀分布6个安装孔，适配M5规格的固定螺丝，安装时只需要在台面上对应位置打孔或者采用T型螺母配合铝型材槽，即可完成牢固固定，底座直径控制在180mm左右，整体展开后最大臂展在350mm区间，垂直升降行程约100mm，作业覆盖范围是半径350mm的圆柱形空间，完全满足桌面级作业的空间需求。夹爪部分采用平行夹持结构，同样为3D打印制作，夹持行程可以覆盖0-50mm的小型工件，夹持力通过伺服扭矩参数调整即可适配不同材质的工件，避免夹伤易碎的电子类零件。

　　设计过程中特意规避了需要金属切削加工的零件，所有结构件都可以通过桌面级FDM3D打印机制作，常用的PLA、PETG耗材都可以满足结构强度要求，如果需要更高的负载能力，也可以更换为碳纤维增强耗材打印关键受力件，不需要修改原始模型结构。运动学逻辑上遵循标准SCARA机器人的平面关节运动特性，两个旋转关节负责XY平面内的点位定位，升降轴负责Z方向的高度调整，末端夹爪负责工件夹持，四个自由度的配置完全覆盖轻量搬运、分拣类作业的动作需求，开发者可以直接基于开源的SCARA运动学算法做二次开发，不需要重新推导正逆运动学公式，大幅降低了软件开发的门槛。

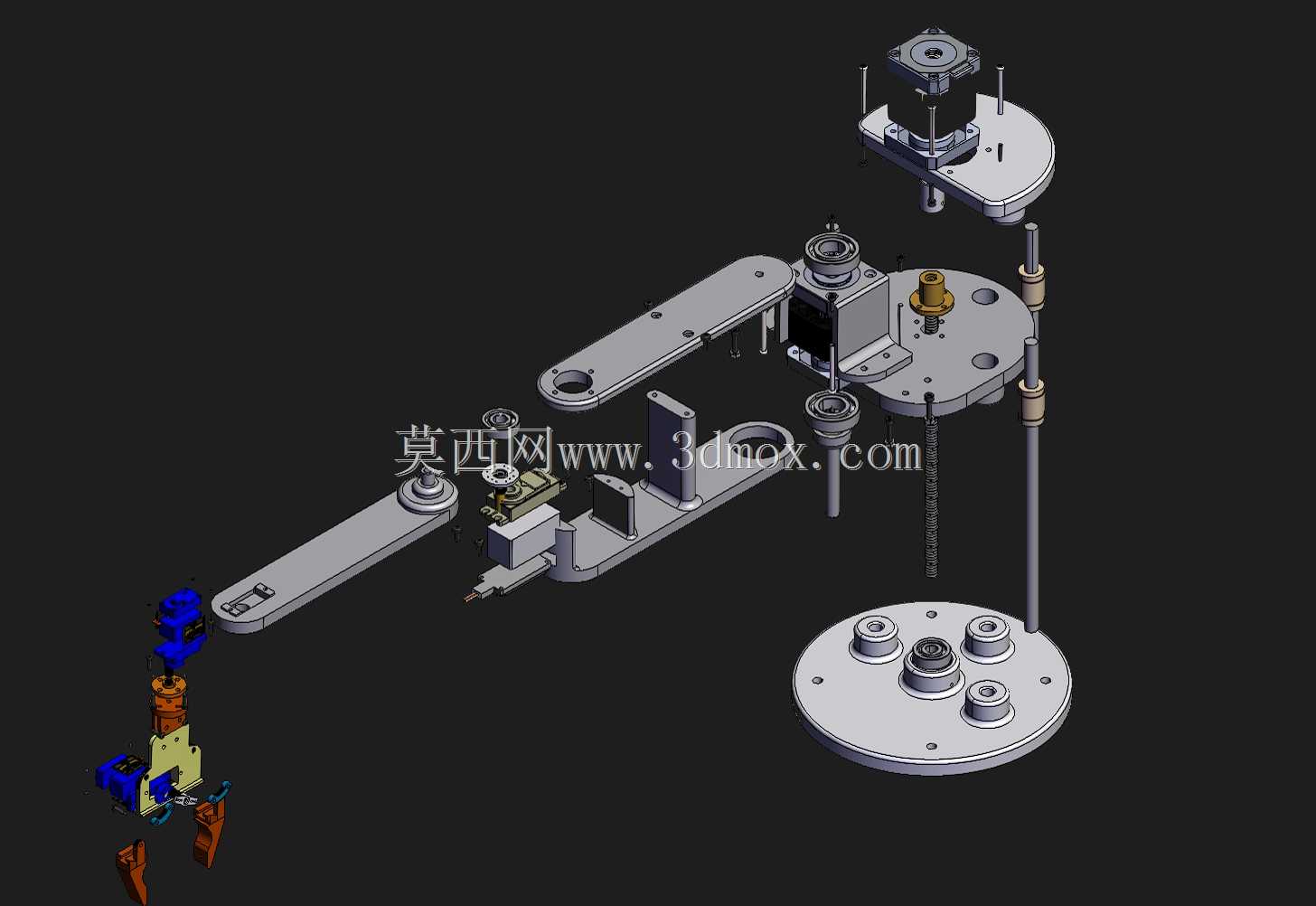

　　实际装配过程中，所有传动部位都预留了标准件的安装间隙，轴承、光杆、伺服电机的安装位都做了0.2mm的装配公差补偿，打印件不需要二次锉修即可完成标准件的压装，避免了个人制作时常见的装配过紧或者间隙过大导致的运动晃动问题。走线槽也直接集成在臂体结构内部，所有伺服的连接线都可以从臂体内部穿过，不会出现运动过程中线缆拖拽、缠绕的问题，整机外观更整洁，同时也减少了线缆外露导致的磨损风险。
