集成ESP32控制模块的DN10伺服球阀结构

项目分类:阀门 发布时间:2022-01-04 ID:485697
  • 集成ESP32控制模块的DN10伺服球阀结构
  • 集成ESP32控制模块的DN10伺服球阀结构
  • 集成ESP32控制模块的DN10伺服球阀结构
  • 集成ESP32控制模块的DN10伺服球阀结构
  • 集成ESP32控制模块的DN10伺服球阀结构

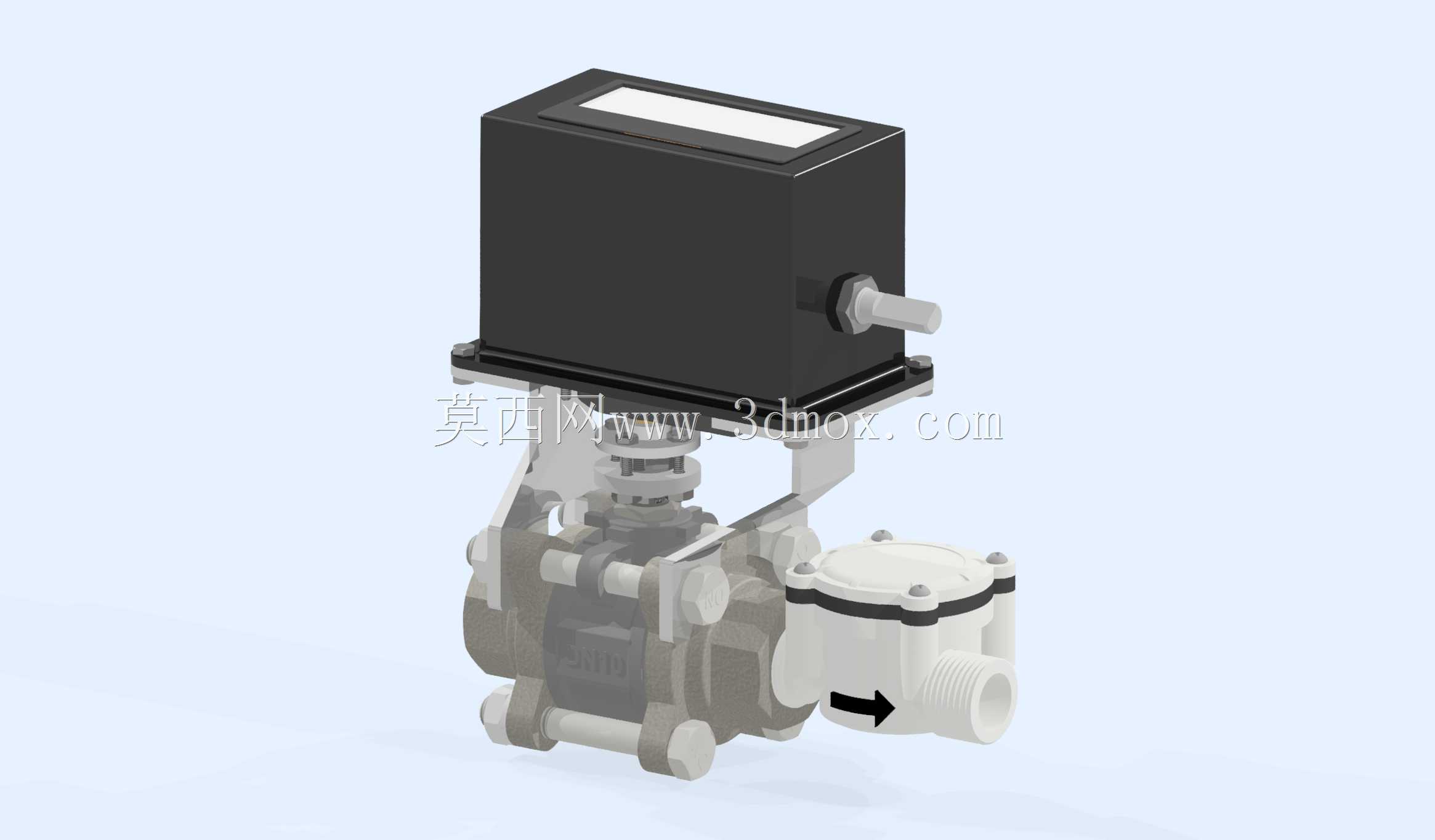

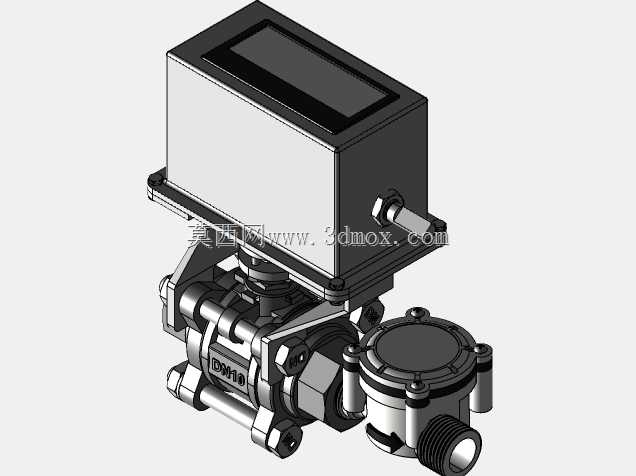

  在小型流体管路的自动化改造场景里,这类集成控制单元的伺服球阀往往能解决传统手动阀无法适配远程调控、流量精准匹配的痛点,尤其是在实验室流体分配、小型灌溉支路管控、家用净水系统支路调节这类对安装空间有严格限制的场景中,紧凑的一体化结构能省去额外布置控制箱、转接支架的麻烦。从实际使用逻辑来看,这套阀组的核心是把执行机构、控制模块、传感单元全部整合在球阀本体上方,不需要额外铺设长距离的控制线缆到外置控制柜,执行器输出轴直接通过连杆机构和球阀的阀杆连接,传动路径极短,能大幅降低传动间隙带来的控制误差,手动调节电位计的设置也兼顾了调试阶段的现场校准需求,不需要连接上位机就能在本地完成开度基准值的设定。

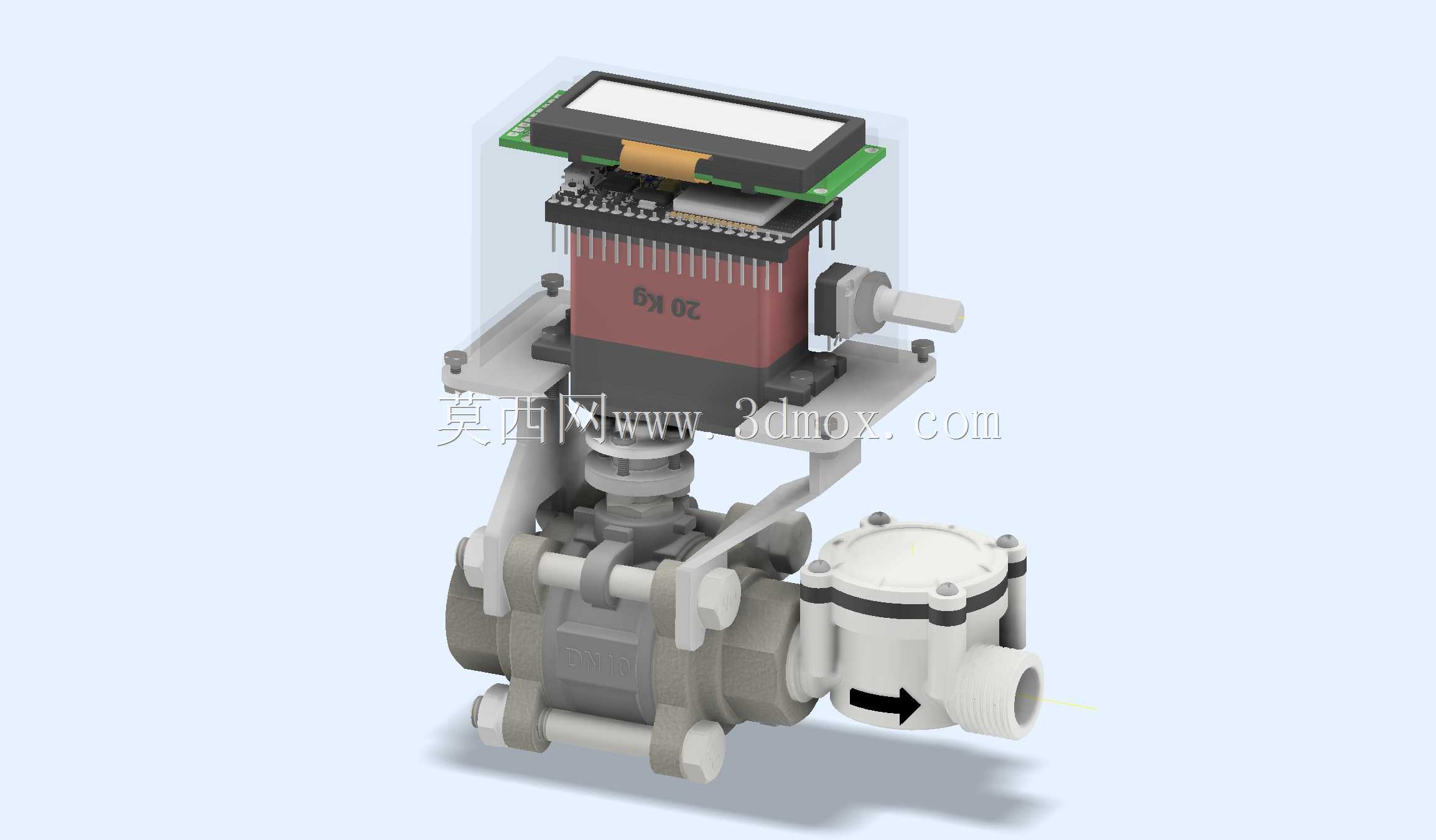

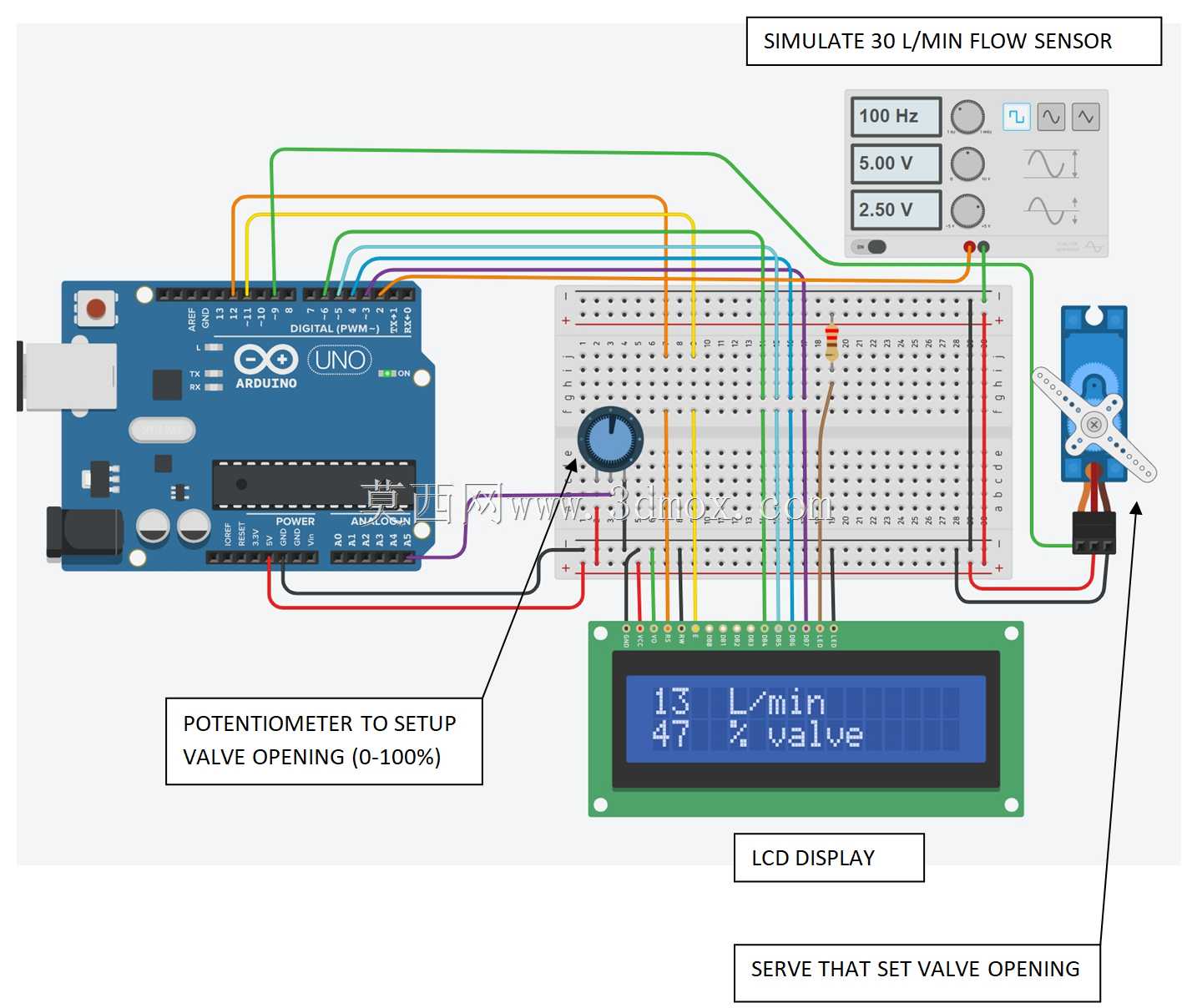

  设计思路上,控制模块选用micro规格的ESP32/Arduino核心板,本身就是为了压缩控制部分的整体体积,黑色的控制盒采用卡扣加底部安装法兰的固定方式,直接锁附在执行器壳体的顶面,控制盒侧面预留的接线端子可以直接对接流量传感器的信号输出线,不需要额外做走线转接。执行器部分的壳体采用硬质工程塑料材质,内部的减速齿轮组把伺服电机的高转速低扭矩输出转化为阀杆需要的低转速高扭矩动作,能保证DN10通径的球阀在0.6MPa额定工作压力下也能顺利完成启闭和开度调节动作,不会出现卡滞、扭矩不足跳步的问题。下方的球阀本体采用两片式结构,3/8规格的外螺纹接口可以直接匹配常规的塑料水管、PU气管的快接接头,阀体侧面集成的流量传感器直接和流道连通,能实时采集管路内的实际流量数据反馈给控制板,形成闭环控制,避免因为阀前后压差变化导致的实际流量和设定值出现偏差。

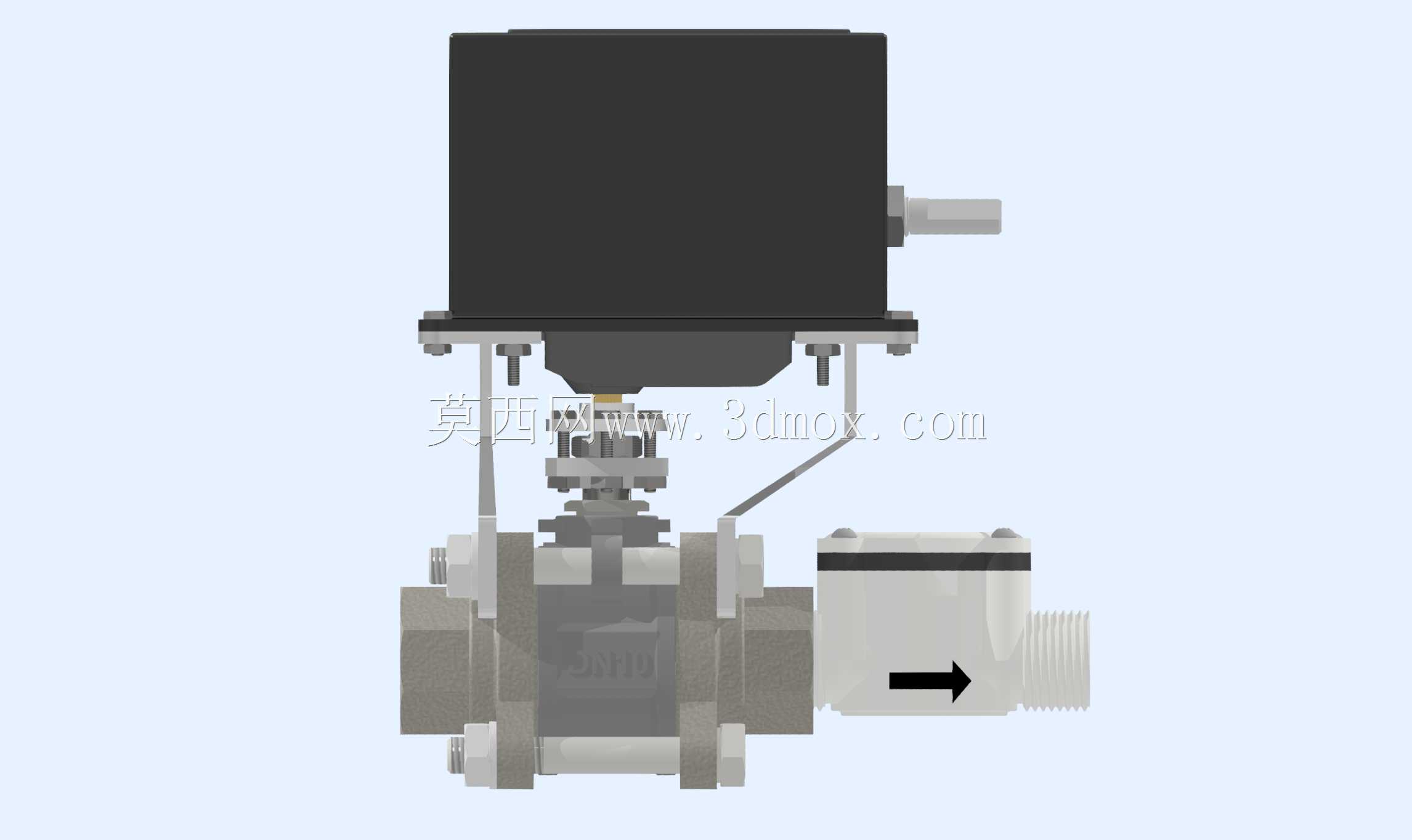

  安装边界方面,整套阀组的总高度控制在150mm以内,控制盒的长宽尺寸控制在80mm*60mm,阀体部分的最大宽度不超过70mm,侧面的流体接口中心距安装底面的高度为32mm,安装时只需要在固定面板上预留四个对应执行器底部安装孔位的M4螺丝过孔,就能完成整套阀组的固定,不需要额外预留侧面的操作空间,因为手动调节电位计和LCD屏幕都布置在控制盒的正面,接线端子在控制盒的侧上方,所有调试、接线操作都可以在阀组的正面和上方完成,适合在密集排布的阀岛场景里并排安装。LCD屏幕的设置可以实时显示当前的阀开度、实时流量值、设定流量值,现场巡检人员不需要外接手持设备就能直观掌握阀组的工作状态,电位计的手动调节功能可以在控制程序出现临时异常的时候,直接切换到本地手动模式调节开度,不会出现管路断流或者流量失控的问题。

  从结构细节来看,连接执行器输出轴和阀杆的连杆采用偏心结构设计,能把执行器的0-90度旋转动作精准对应到球阀的全关到全开行程,连杆上的紧定螺钉可以微调初始安装角度,方便装配的时候校准全关位置的密封贴合度,避免出现内漏。阀体和执行器之间的连接支架采用不锈钢冲压件,强度足够支撑执行器和控制盒的重量,同时不会因为长期处于潮湿管路环境出现锈蚀问题。流量传感器的流道和球阀出口流道做了顺滑过渡,不会因为额外加装传感器造成流道突缩产生过大的压损,传感器的接线顺着支架侧面的走线槽引入上方的控制盒,走线整齐不会被运动的连杆剐蹭。这套结构在设计的时候充分考虑了民用和小型工业场景的使用需求,没有采用工业级伺服阀的复杂防爆、高压设计,把成本和体积控制在合理范围内,同时保留了远程控制、流量闭环调节、本地手动操作、状态实时显示的核心功能,非常适合小型流体控制系统的集成使用,建模的时候把各个零件的装配间隙、运动干涉都做了完整校验,执行器旋转全行程的时候不会和阀体、支架、接线产生干涉,各个接口的尺寸都符合常规管路配件的通用标准,不需要做额外的转接改造就能直接接入现有管路系统。
