多自由度气动夹持拟人机械臂结构

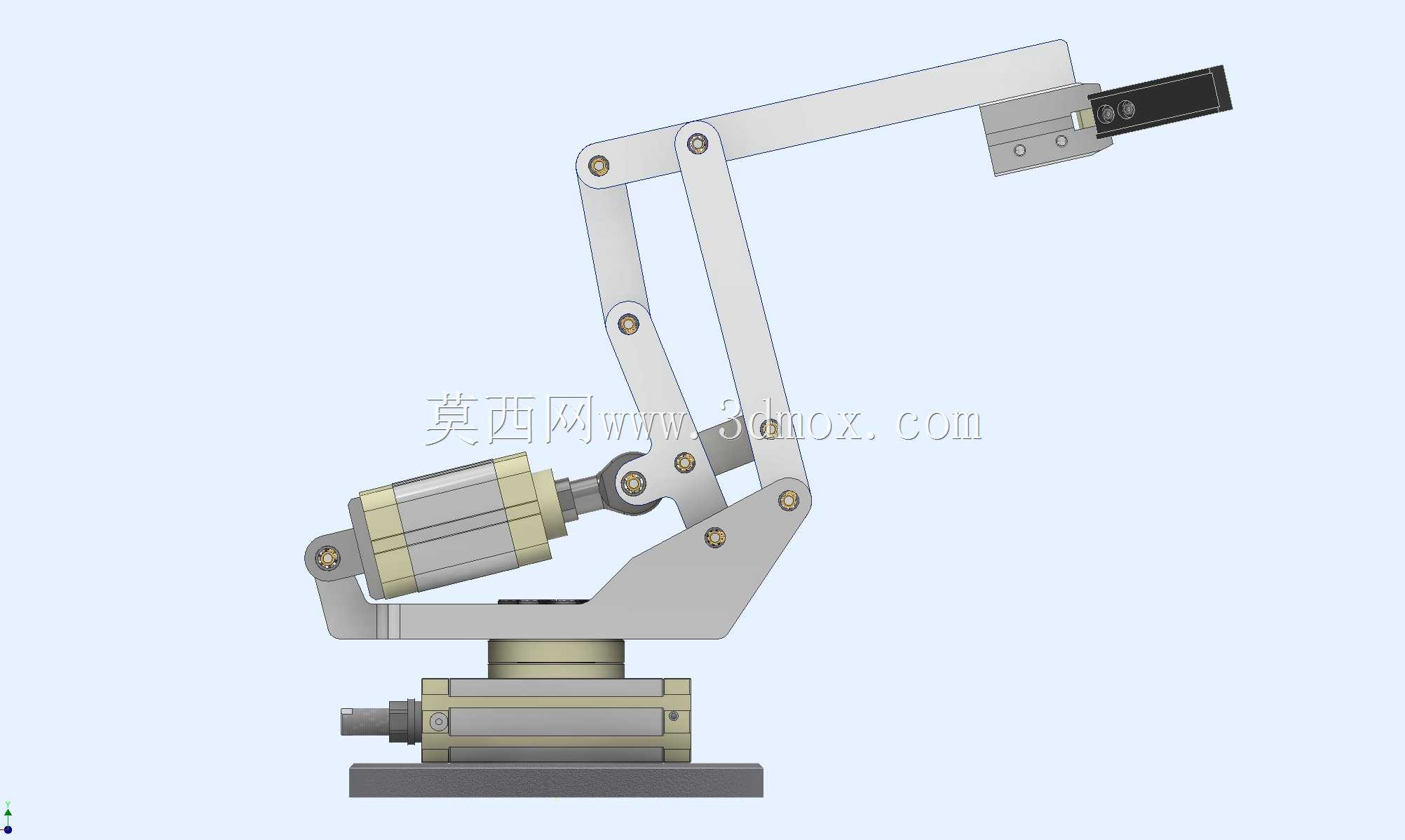

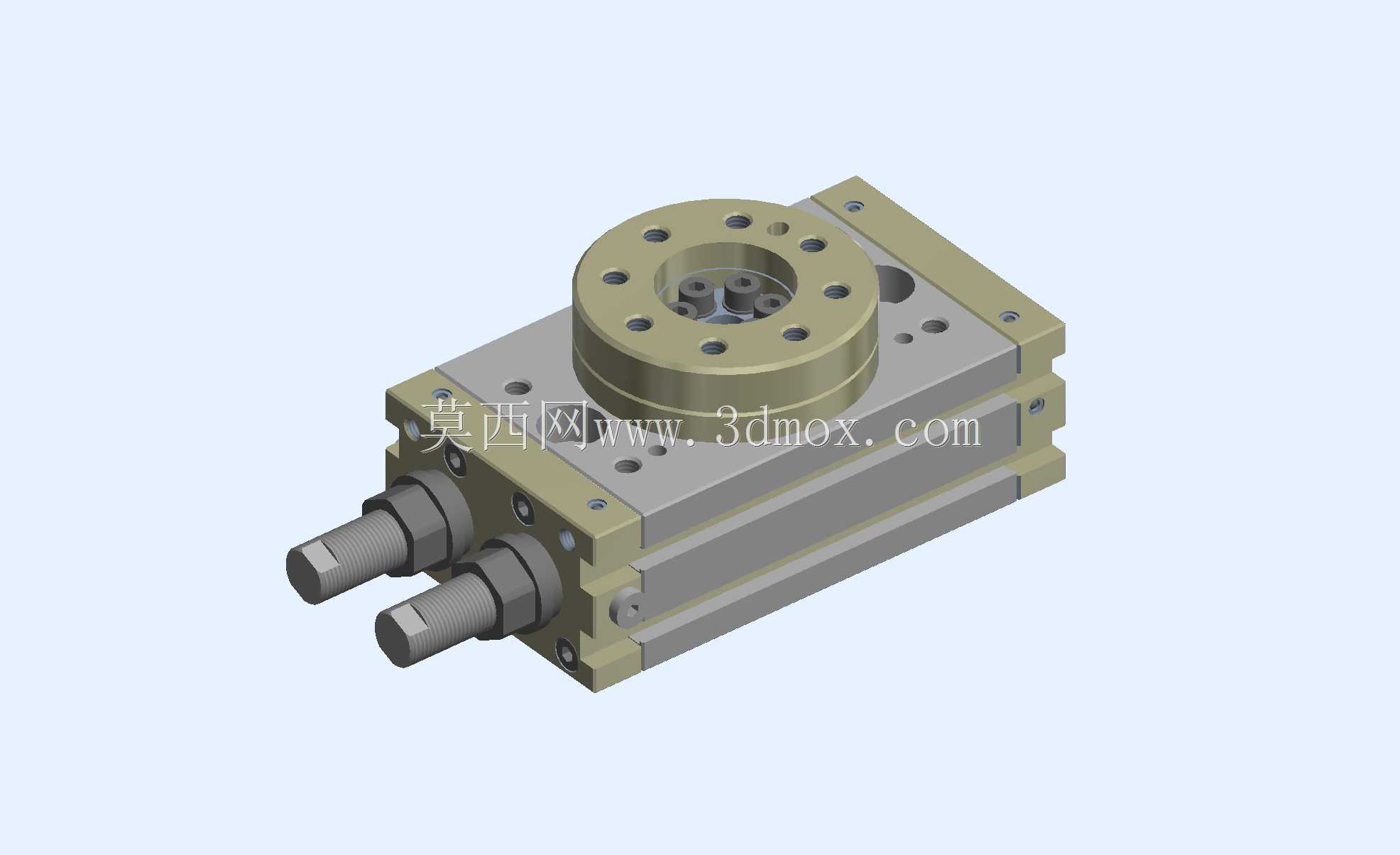

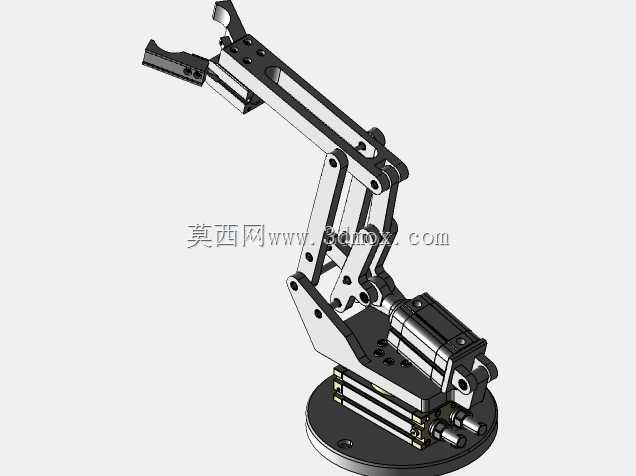

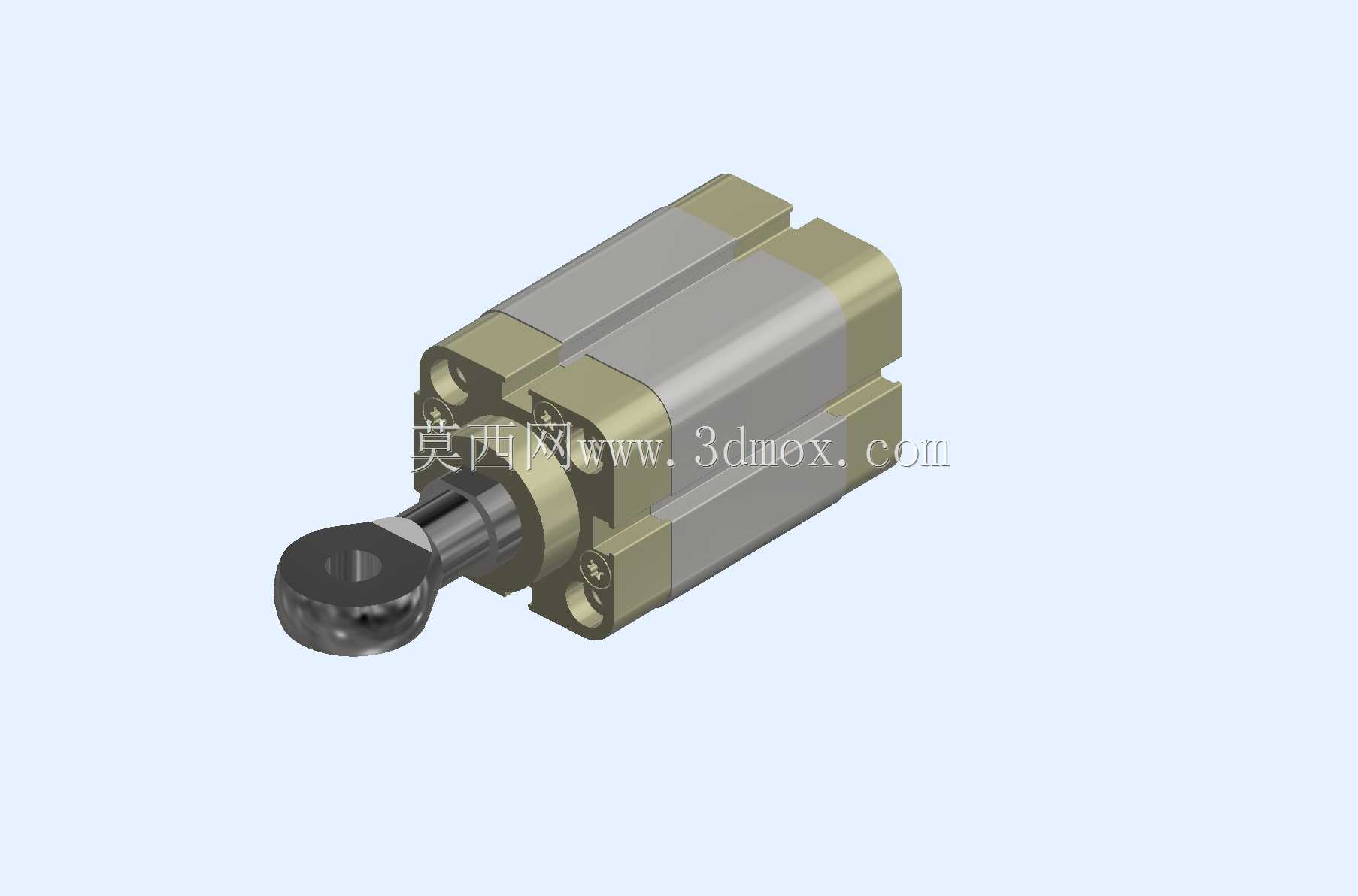

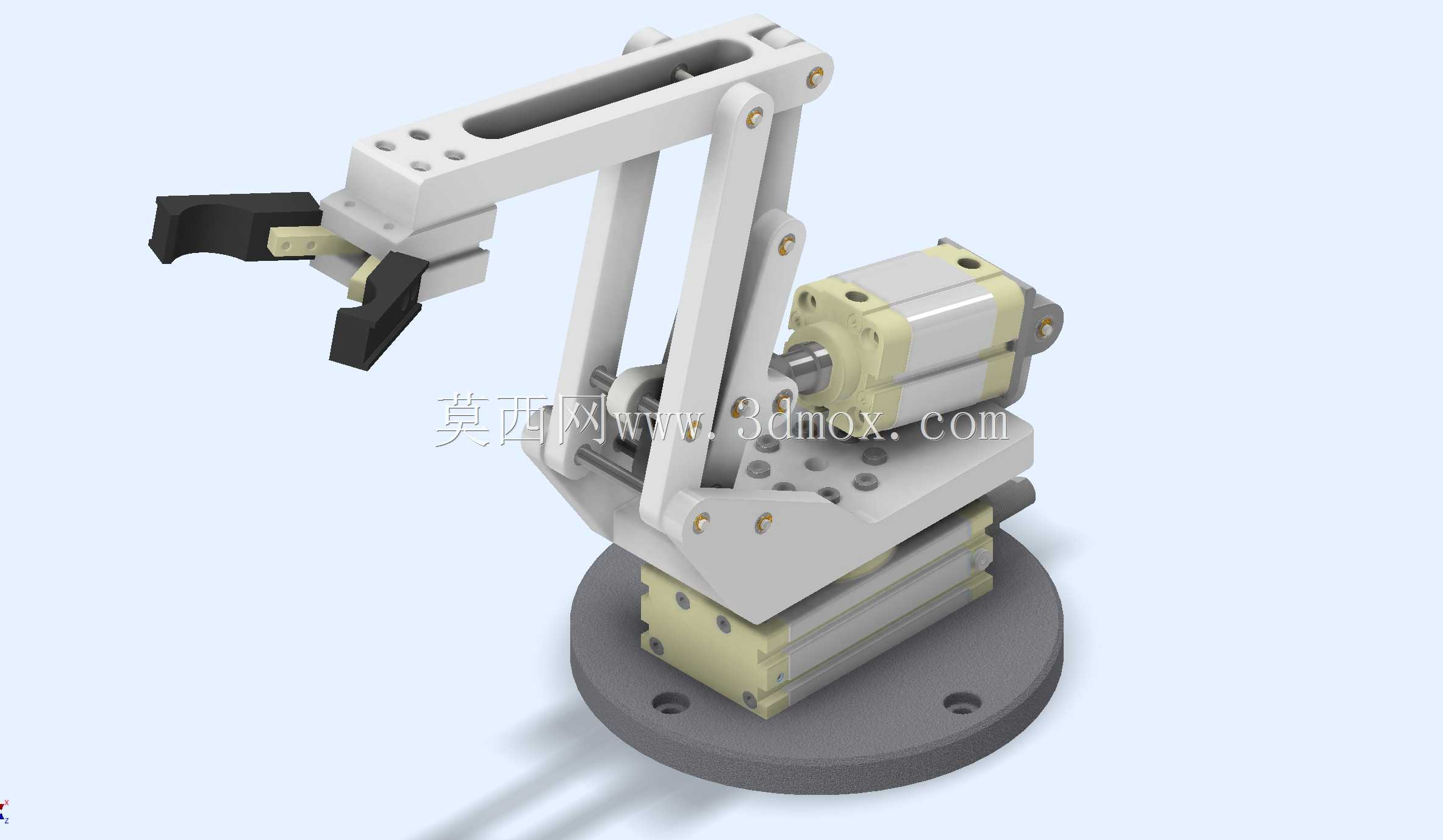

　　这款气动拟人机械臂的结构设计，核心围绕小负载工位的柔性上下料、工件转运需求展开，在3C电子小零件装配、轻工产品分拣、实验室样本移送这类对节拍要求适中、负载不超过1kg的场景里，这类纯气动驱动的机械臂相比伺服多轴机器人有着成本低、维护简单、气源适配性强的优势，不少小型加工工位的自动化改造都会优先考虑这类结构。从功能配置上看，整套结构集成了三类气动执行元件，底座部分配置的短行程气缸负责整个臂体的升降动作，行程设计匹配常见工位的上下料高度差，能满足工件在料盘与加工位之间的垂直方向位移需求；中间回转部分配置的0-180°旋转气缸，负责臂体在水平平面内的角度回转，覆盖工位前方半幅作业范围，足够应对相邻两个工位之间的工件转移，

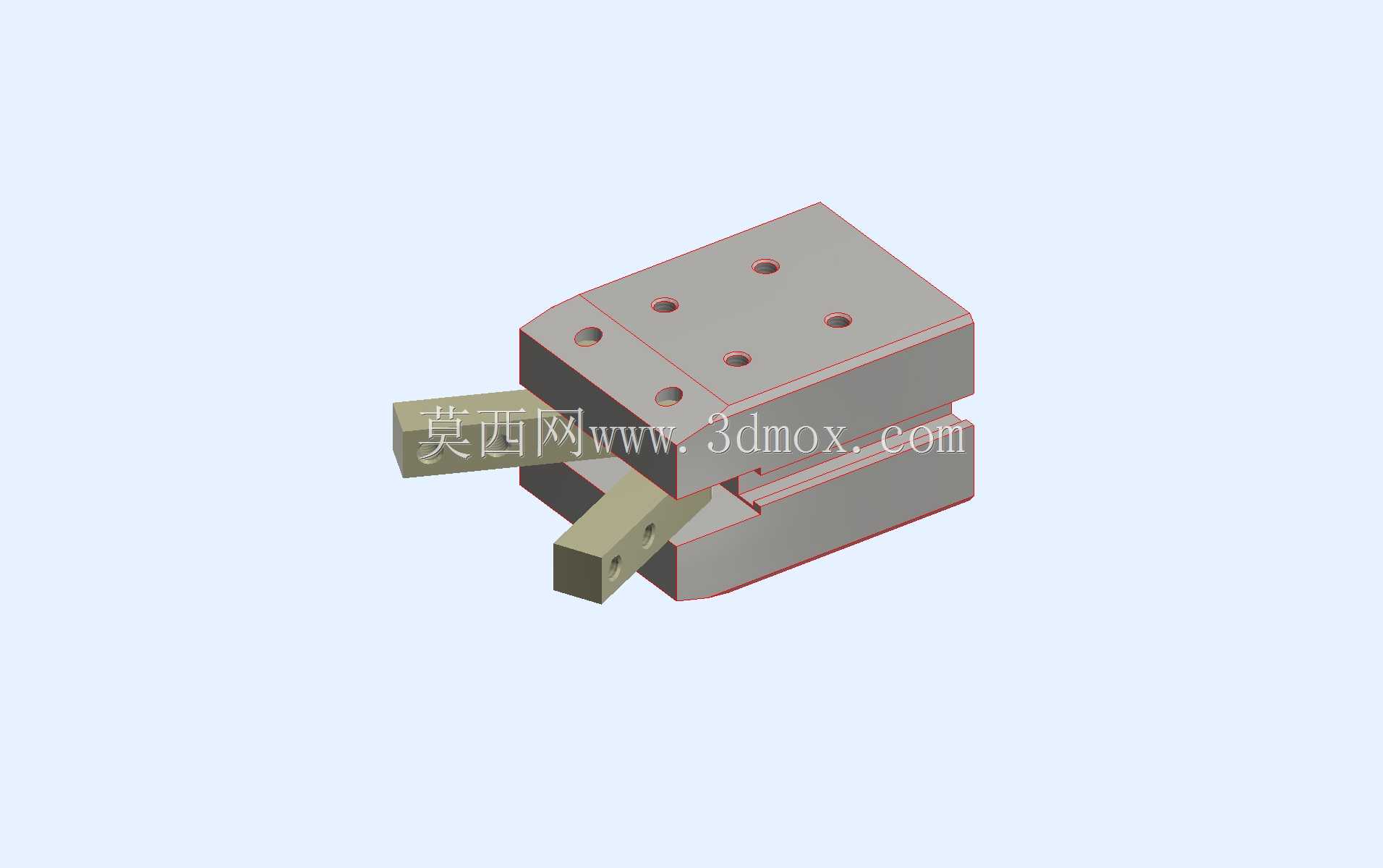

　　不需要额外增加回转驱动结构；末端配置的气动双爪夹持器，采用平行夹爪的结构形式，夹持面做了仿形防滑设计，能适配规则形状的小型工件，夹持力通过气源压力可灵活调节，避免夹伤薄壁类或者脆性工件。设计思路上，整套臂体的连杆结构采用了平行四边形连杆机构的传动原理，保证末端夹持器在臂体升降、摆动的过程中始终保持水平姿态，不需要额外增加姿态校正的结构，就能让工件在转运过程中保持稳定的朝向，减少工件掉落、姿态偏移的问题；所有铰接位置都采用销支撑搭配滚珠轴承的结构，相比无轴承的铜套铰接，转动阻力更小，长时间运行也不会出现铰接位卡滞、磨损间隙过大的问题，铰接点的安全环结构能对轴承外圈做轴向限位，避免设备运行过程中轴承脱出、连杆错位的故障。从安装边界来看，

　　底座采用圆形法兰安装形式，法兰盘上预留了四个均匀分布的安装孔，安装孔的孔位间距适配常见的小型设备工作台安装尺寸，不需要额外做转接板就能直接固定在铝型材工作台或者钢制机架上；整套臂体完全伸展后的水平作业半径覆盖底座前方300mm左右的范围，垂直升降行程适配50mm以内的高度差，整体安装后占用的台面空间不超过直径150mm的圆形区域，对于空间紧凑的小型工位非常友好，不会占用过多的设备安装空间。结构细节上，臂体的主梁部分采用镂空减重设计，在保证结构刚性、满足小负载承重要求的前提下，尽可能降低臂体自身重量，减少气缸驱动的负载，提升动作响应速度，同时也能降低气动元件的选型规格，压缩整套结构的制造成本；所有气动元件的安装位都预留了标准安装螺孔，

　　气源管路可以顺着臂体的镂空槽走线，避免管路外露被运动部件剐蹭，提升设备运行的可靠性。这类纯气动机械臂的控制逻辑也非常简单，只需要搭配常规的气动电磁阀组，通过行程开关或者磁性开关检测各气缸的动作到位信号，就能实现整套动作的循环控制，不需要复杂的运动控制器，对于没有复杂运动轨迹要求的定点上下料工位，这类结构的实用性远高于复杂的多轴伺服机器人，后期维护也只需要定期检查气源压力、铰接位润滑情况、夹爪磨损程度即可，对一线运维人员的技术要求更低，适合中小批量加工场景的快速自动化部署。在实际选型适配的时候，需要注意根据工位的实际作业高度、工件重量调整气缸的缸径与行程，这套结构的连杆参数预留了一定的调整空间，可以通过更换不同行程的气缸、调整连杆铰接点的位置，适配不同范围的作业半径与升降高度，不需要对整体结构做大幅改动，就能适配多种相近的工位需求。末端夹持器也可以根据工件的外形更换不同的夹爪指型，比如夹持圆柱形工件可以更换V型指面，夹持薄壁片状工件可以更换软质防滑指垫，拓展性能够满足多数小型工件的夹持需求。
