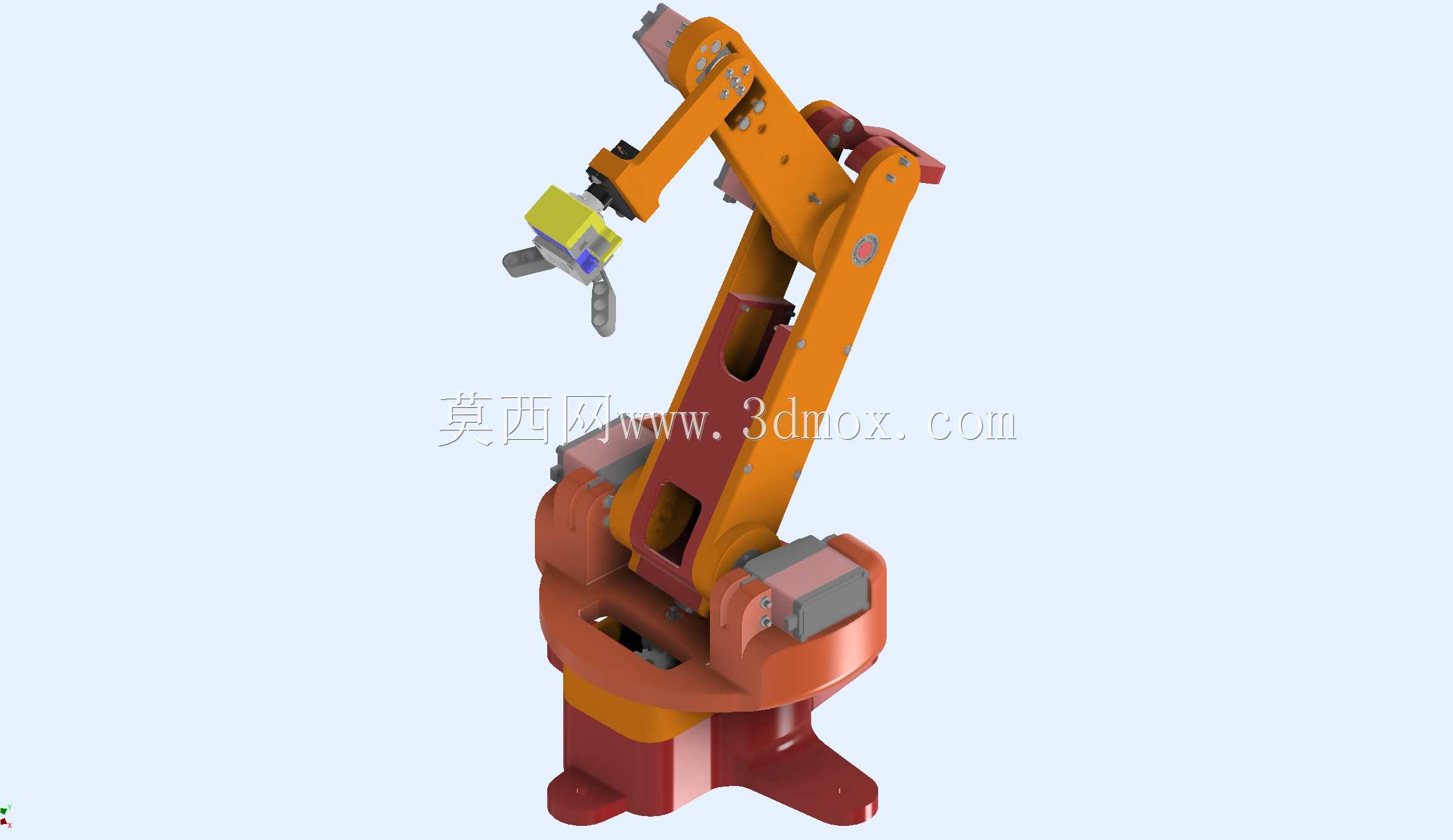

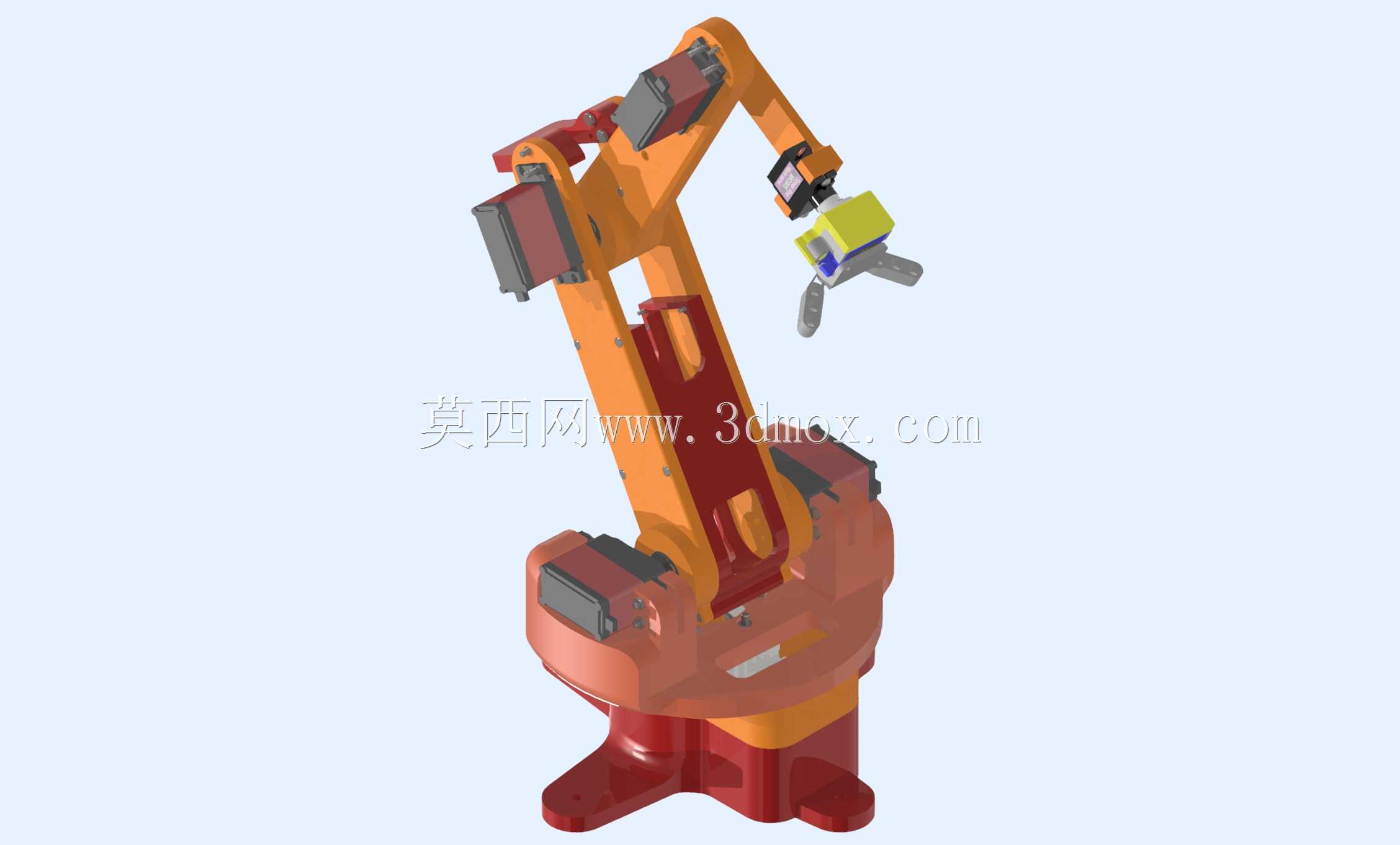

最小支撑结构多关节教学拟人机械臂

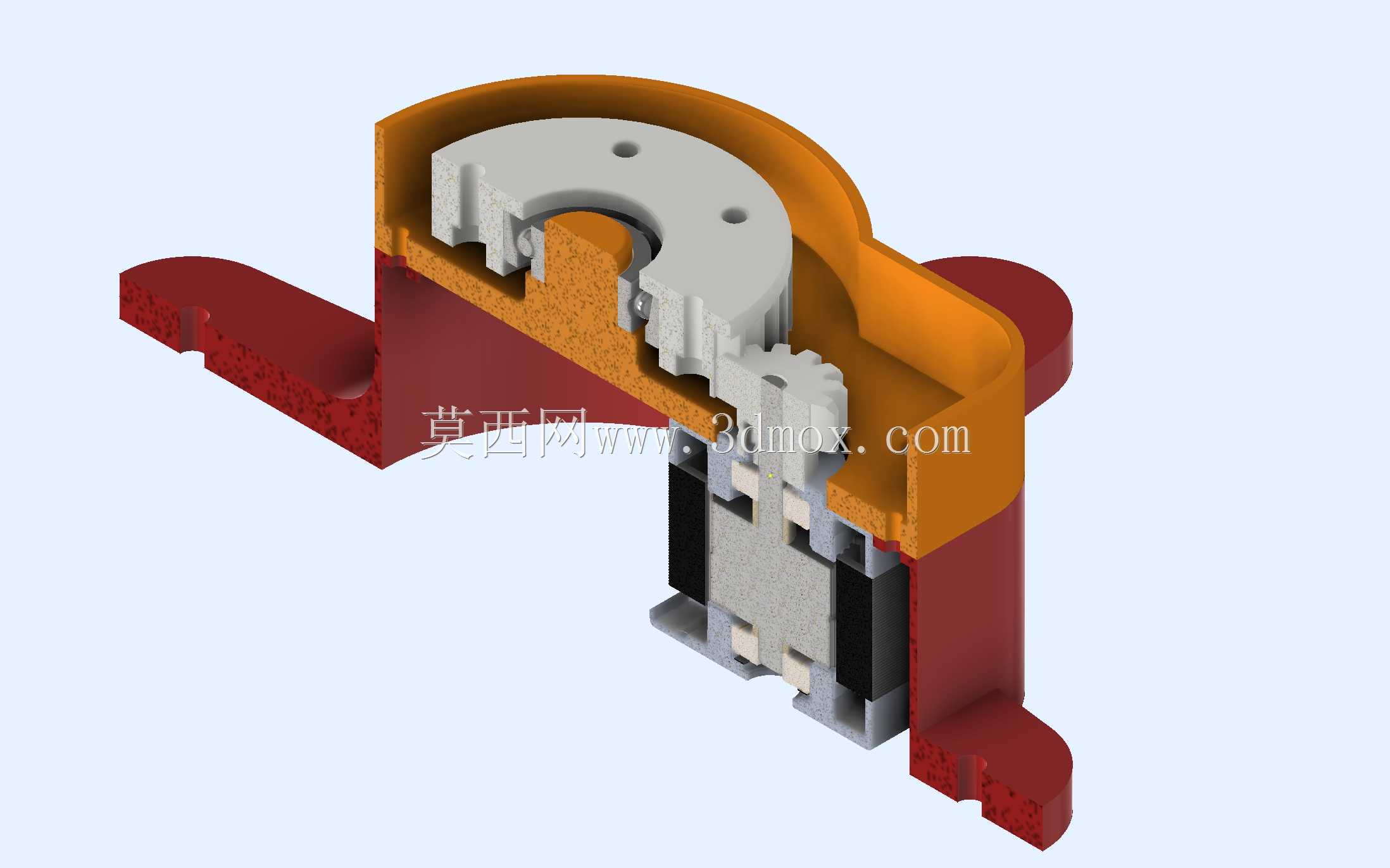

　　这款多关节拟人构型机械臂，核心定位是面向机器人教学场景的实操实训载体，整体结构在设计阶段就围绕3D打印成型的工艺约束做了定向优化，通过调整各关节的旋转角度范围、重构悬臂段的截面受力形态，将打印过程中需要额外添加的临时支撑结构压缩到最低限度，既减少了打印耗材的无效损耗，也省去了后期大量去除支撑、打磨支撑残留面的工序，让实训学员可以更快完成机械臂本体的制作组装，把更多精力投入到运动控制、传动调试的核心学习环节中。从动力配置的选型逻辑来看，底座回转关节选用NEMA17规格步进电机搭配直齿圆柱齿轮组做减速传动，步进电机的开环控制特性足够满足底座大角度回转的定位需求，齿轮传动的间隙可以通过调整安装座的腰型孔位置做补偿，

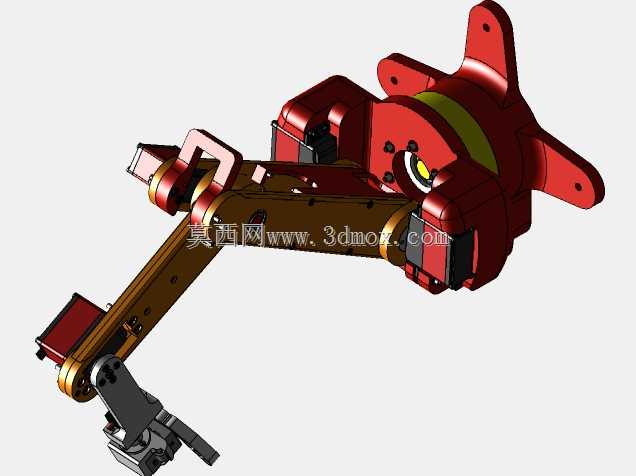

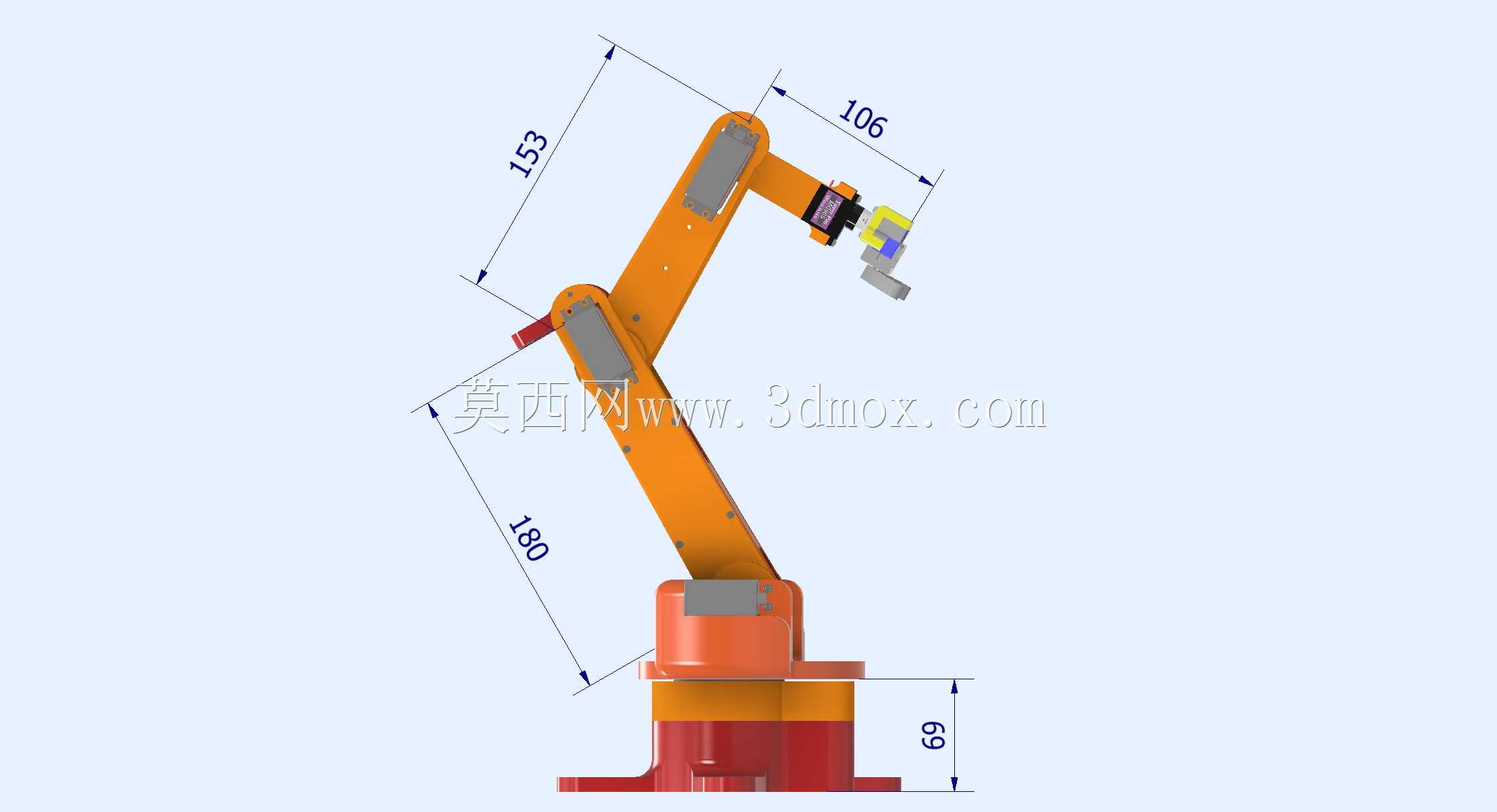

　　不需要额外添加复杂的张紧结构，适配教学场景下的快速拆装、反复调试需求。大臂抬升与小臂摆动两个主负载关节，各配置一组20Kg/cm扭矩等级的伺服驱动装置，两组伺服的输出轴直接与对应臂段的连接法兰固连，省去了中间的传动链环节，既减少了传动间隙带来的末端定位误差，也能让机械臂在300mm左右的工作半径下稳定承载约300g的末端负载，足够满足教学场景下夹持演示工件、完成简单轨迹运动的负载需求。手腕的两个旋转自由度与末端夹爪的开合动作，分别由两组2Kg/cm扭矩的微型伺服装置驱动，微型伺服的体积小、重量轻，安装在小臂末端不会过多增加前端悬臂的负载重量，能有效降低大臂、小臂关节的动力冗余，让整体动力配置的匹配度更合理。从结构安装边界来看，

　　底座采用圆盘式安装结构，底部预留了四个均匀分布的M4安装孔位，可以直接固定在实训工作台的铝型材台面或者木质操作台上，安装孔的中心距按照标准工业铝型材的槽间距设计，不需要额外加工转接板就能完成固定，底座整体的最大外径控制在180mm以内，不会占用过多的实训台操作空间。各臂段的外壳结构都做了等壁厚设计，壁厚统一设置为2mm，既满足3D打印过程中的熔融沉积成型强度要求，也能将整体自重控制在合理区间，避免臂段过重导致关节伺服出现过载丢步的问题。臂段内部预留了规整的走线槽空间，所有伺服的连接线缆都可以从臂段内部的空腔穿过，不会外露在关节运动区域，避免机械臂做大幅度回转动作时出现线缆缠绕、拉扯断线的问题。

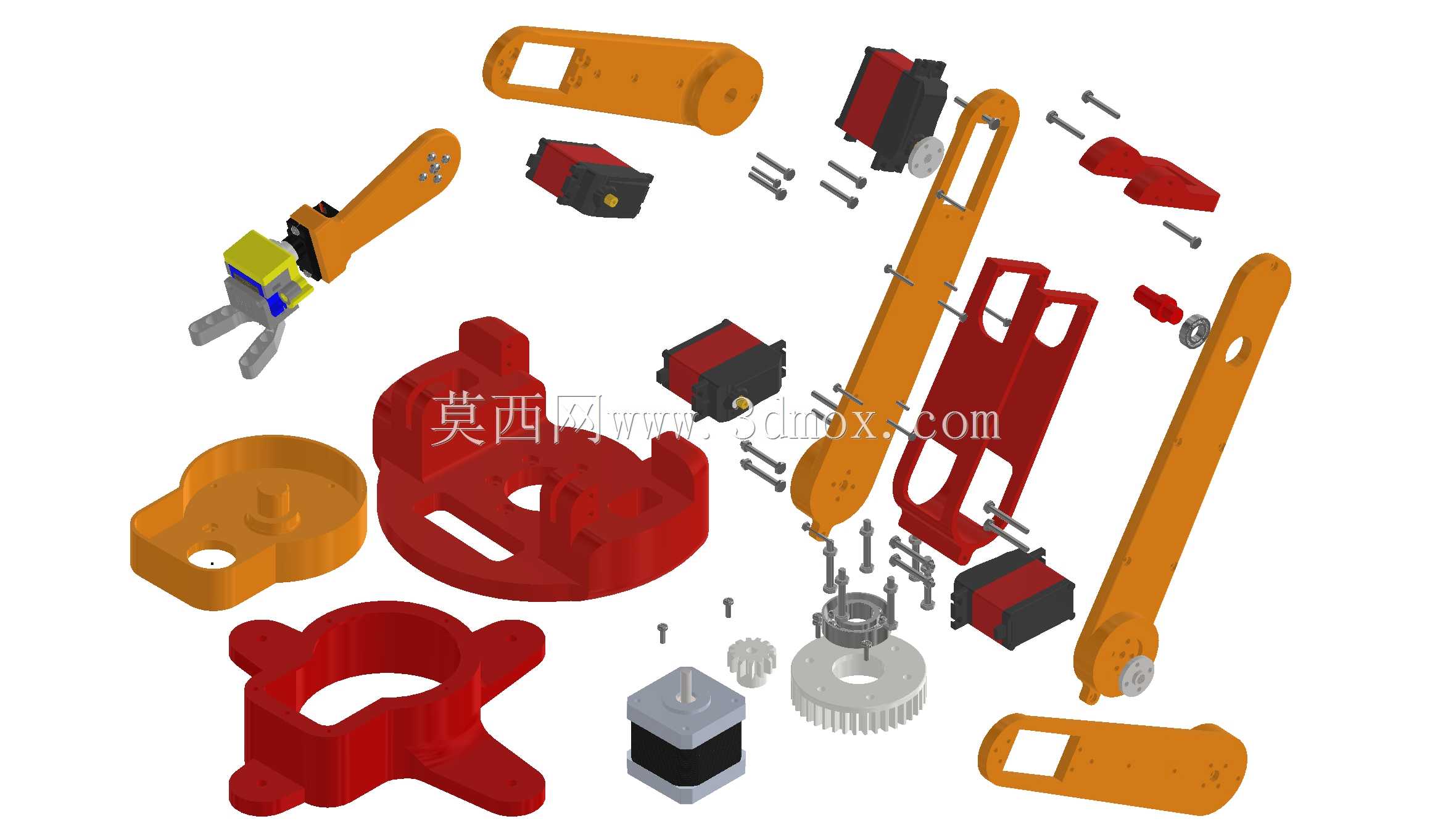

　　关节处的转动配合面都设计了嵌入式的轴套安装位，可以直接镶嵌标准尺寸的铜质自润滑轴套，不需要额外加装复杂的轴承组件，既降低了整体的制作成本，也能保证关节转动的顺畅度，减少长期反复转动带来的磨损量。末端夹爪采用平行开合的构型，夹指的接触面做了防滑纹理设计，可以稳定夹持规则形状的塑料块、小型电子元件等教学演示工件，夹爪的开合行程设置为0-50mm，覆盖了教学场景下绝大多数常用演示工件的尺寸范围。在实际教学应用中，这款机械臂既可以作为机械结构设计课程的实操案例，让学员理解多关节串联机构的运动学原理、传动部件的选型匹配逻辑、3D打印结构的工艺设计要点，也可以作为运动控制课程的硬件载体，让学员完成关节运动轨迹规划、舵机控制信号调试、简单抓取动作编程等实训内容，整体结构的拆装难度低，所有连接螺丝都采用通用的M3、M4规格，不需要特殊工具就能完成整机的组装与拆解，方便学员反复拆装理解内部结构。设计过程中特意规避了复杂的曲面造型，所有结构件都采用规则的拉伸、切除特征构建，学员在拿到三维模型后可以快速理解每个零件的设计意图，也可以根据自己的实训需求对臂段长度、关节配置做二次修改，拓展机械臂的工作半径或者负载能力，具备很强的教学拓展性。
