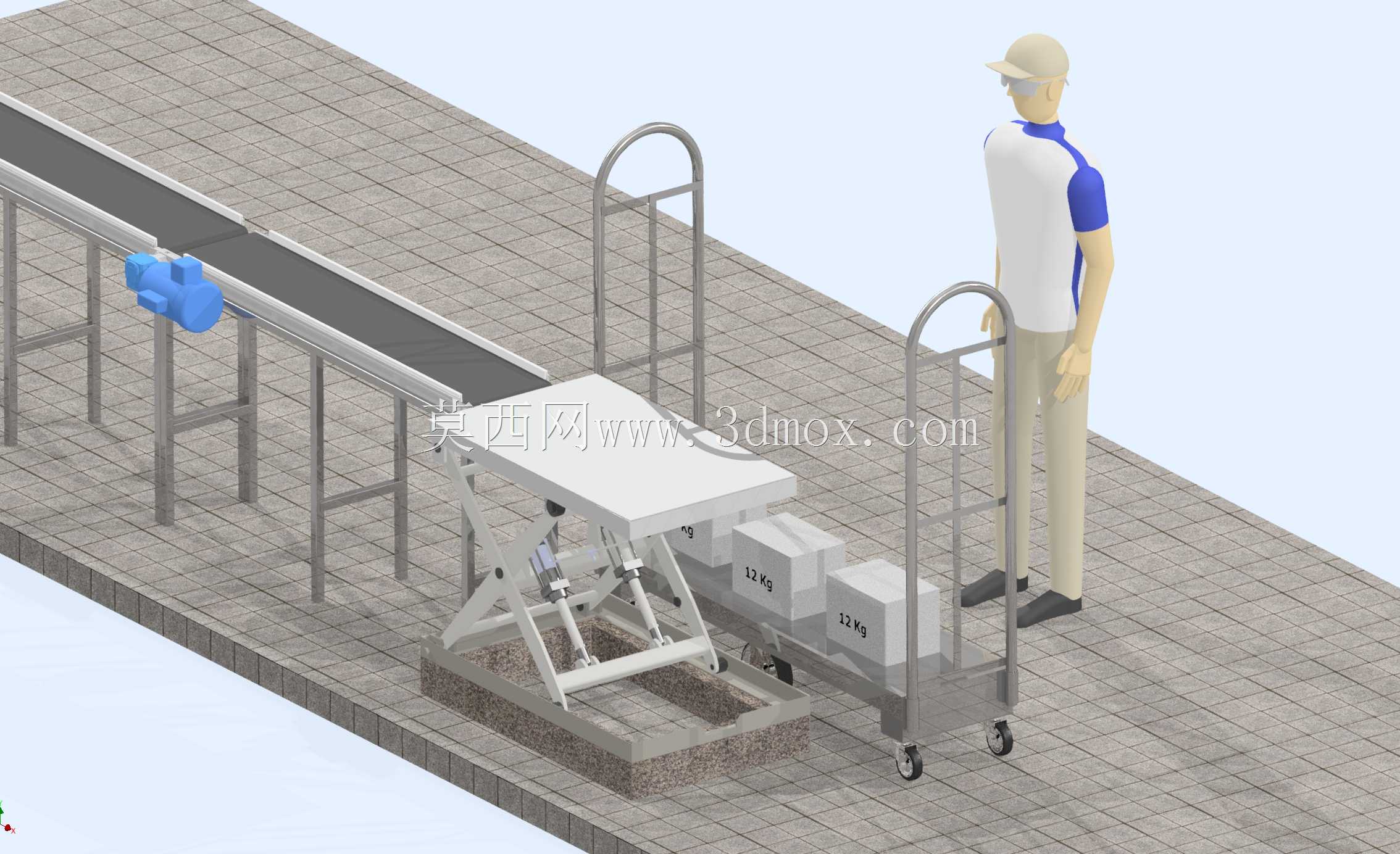

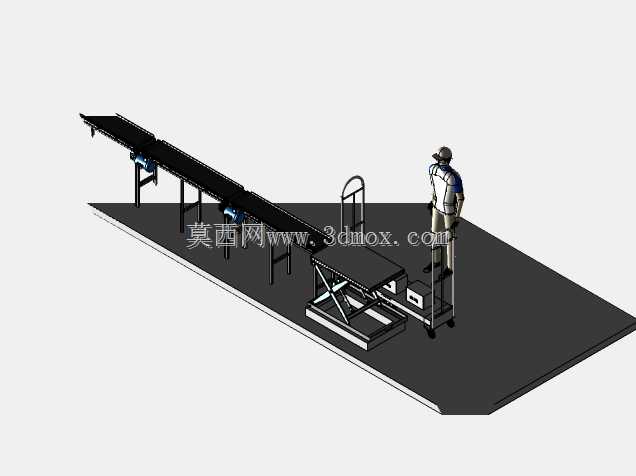

产线对接式剪式升降输送接驳台

　　这套剪式升降接驳结构，核心是解决流水线与周转工装之间的高度差物料转运问题，常见于电商仓储分拣线、成品包装下线工位、零部件机加工序流转环节，很多车间里固定皮带线高度是按照人体站立操作的 ergonomic 标准设定在850mm左右，但周转笼车、手动液压车的承载面高度往往在300mm到600mm之间浮动，不同批次的工装高度也存在偏差，靠人工搬抬堆叠不仅效率低，长期作业还容易造成腰部劳损，这套结构刚好填补了两个固定工位之间的高度适配缺口。

　　从结构设计逻辑来看，剪叉臂采用双侧对称布置的双组叠臂结构，相比单组剪臂，侧向抗偏载能力提升40%以上，因为实际产线作业中，物料不可能每次都精准落在台面中心，纸箱、周转箱偏置放置时，单侧剪臂容易出现受力过载导致的销轴变形，双侧叠臂的铰接点采用自润滑铜套配合淬火销轴，日常维护只需要定期清理铰接点的积尘，不需要频繁加注润滑脂，适配车间多尘的作业环境。升降驱动采用底部卧式电动液压推杆，相比立式油缸安装，整体下沉式的安装结构可以把设备最低闭合高度控制在200mm以内，不需要在车间地面开挖过深的地坑，对于已经完成环氧地坪施工的现有车间改造非常友好，不需要破坏现有地面结构，只需要打四个膨胀螺栓固定底座框架即可完成安装。

　　台面部分采用花纹防滑钢板折弯成型，边缘做了15度的倒角处理，避免周转箱推拉过程中卡滞，台面两侧预留了标准的铝型材安装槽位，可以根据实际需求加装侧边挡条、光电检测支架或者扫码枪安装架，不需要额外在台面上钻孔焊接，适配不同行业的定制化需求。和上游皮带线的对接端，台面边缘做了和皮带线机架间隙5mm的避让设计，避免升降过程中刮蹭皮带线的侧边护板，对接处的高度差可以通过液压系统的行程限位开关进行微调，调整精度可以控制在2mm以内，保证纸箱、塑料周转箱在皮带线和升降台之间滑移时不会出现卡滞、跌落的情况。

　　和周转笼车对接的一侧，设计了带导向斜面的定位挡边，作业人员推动笼车靠近设备时，导向斜面可以自动修正笼车的停靠位置，保证笼车的承载面和升降台面对齐，不需要反复调整笼车位置，降低作业人员的操作难度。设备的底座框架采用矩形钢管焊接成型，焊接后做了整体去应力退火处理，避免长期承重出现框架变形，底座的四个安装脚都设计了可调水平的支撑螺栓，对于地面平整度较差的车间，可以通过调整支撑螺栓高度保证台面水平，避免升降过程中出现台面倾斜导致物料滑移。

　　从安装边界来看，设备整体的占地长度在1200mm，宽度在800mm，最大升起高度可以达到1200mm，完全覆盖常规周转工装和不同高度流水线的对接需求，设备的两侧预留了300mm的维护空间，不需要预留过大的安装区域，适合在现有产线的缝隙位置进行加装。液压系统的动力单元集成在底座的侧方空腔内，外部做了可拆卸的钣金护罩，日常检修时只需要拆下护罩就可以接触到液压阀组、液位计等部件，维护操作空间充足。

　　在实际功能实现上，这套结构除了固定高度对接的功能外，还可以通过加装位置传感器实现多高度位置的记忆停靠，比如一条流水线需要对接三种不同高度的周转工装，只需要在控制系统里预设三个停靠位置，作业人员按下对应按钮就可以自动升降到指定高度，不需要一直按住升降按钮点动调整。剪臂的铰接位置都设计了防尘挡圈，避免车间里的包装碎屑、金属粉尘进入铰接缝隙造成磨损，延长设备的无故障运行时间。台面的额定承载按照500kg设计，完全满足常规整箱成品、零部件周转箱的转运承重需求，不会出现台面下沉、升降卡顿的问题。

　　很多车间在做产线自动化升级时，往往会忽略不同工位之间的高度差接驳问题，要么靠人工搬运，要么搭建固定的斜坡溜槽，但是固定溜槽只能解决固定两个高度的对接，一旦工装高度变化就无法适配，而这套剪式升降接驳结构可以灵活调整高度，适配不同的作业场景，不管是新产线规划还是老产线改造，都可以快速集成到现有输送系统中，不需要对现有产线做大规模的改动。设备的整体外观采用喷塑处理，颜色可以和车间现有设备保持统一，不会在产线上显得突兀，所有的外露边角都做了圆角处理，避免作业人员磕碰受伤，符合车间的安全作业规范。
