穿墙式单室热回收新风通风装置结构设计

　　这款穿墙安装的单室热回收通风装置，主要针对无集中新风系统的独立潮湿空间设计，覆盖家庭厨房、卫浴间、小型公共辅助用房等场景，解决这类空间通风时冬季热量大量流失、夏季冷量外泄的痛点，同时避免普通排气扇只排不送导致的空间负压问题，减少室外未处理空气直接从门窗缝隙渗入带来的温湿度波动、灰尘侵入等问题。

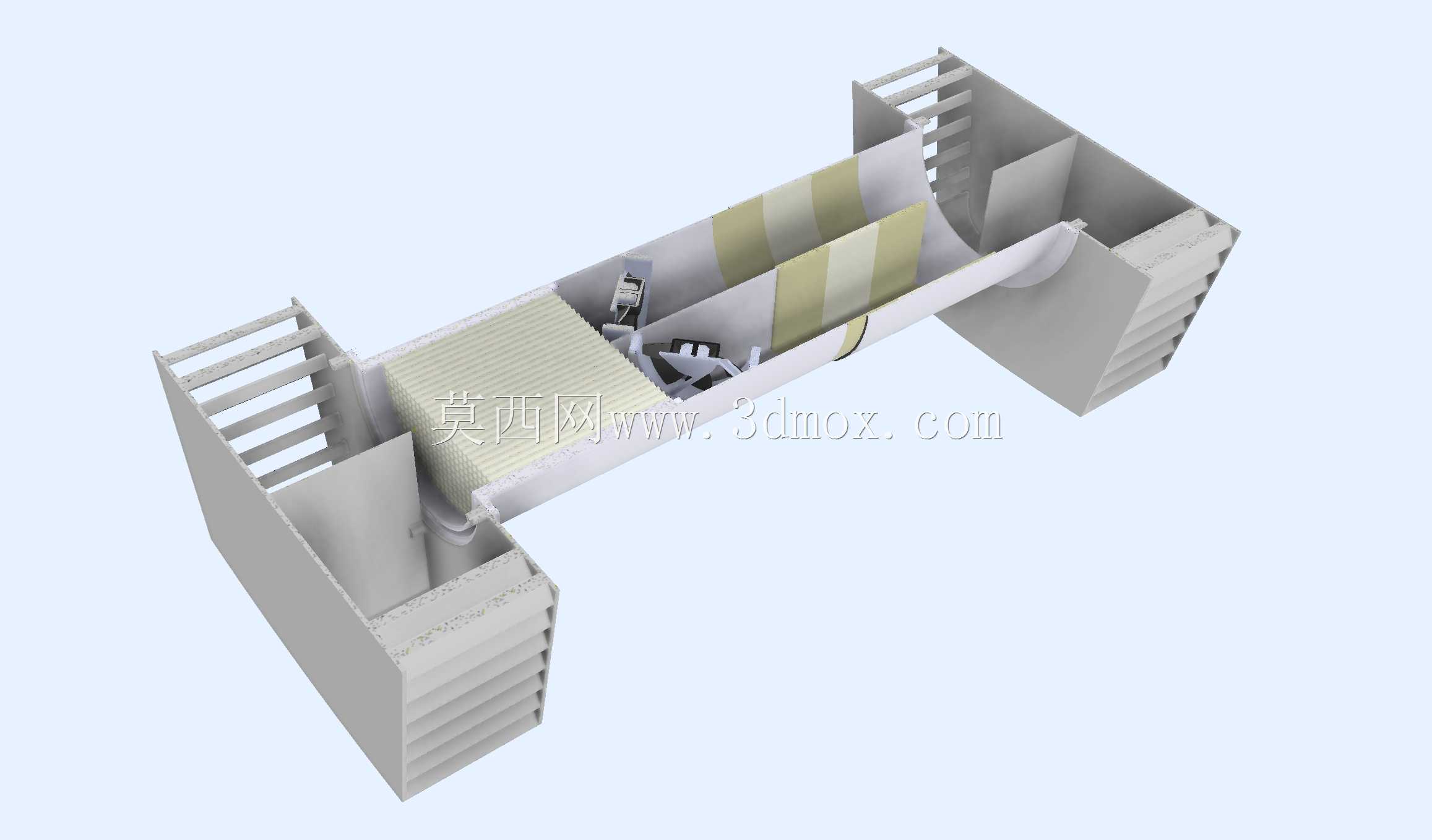

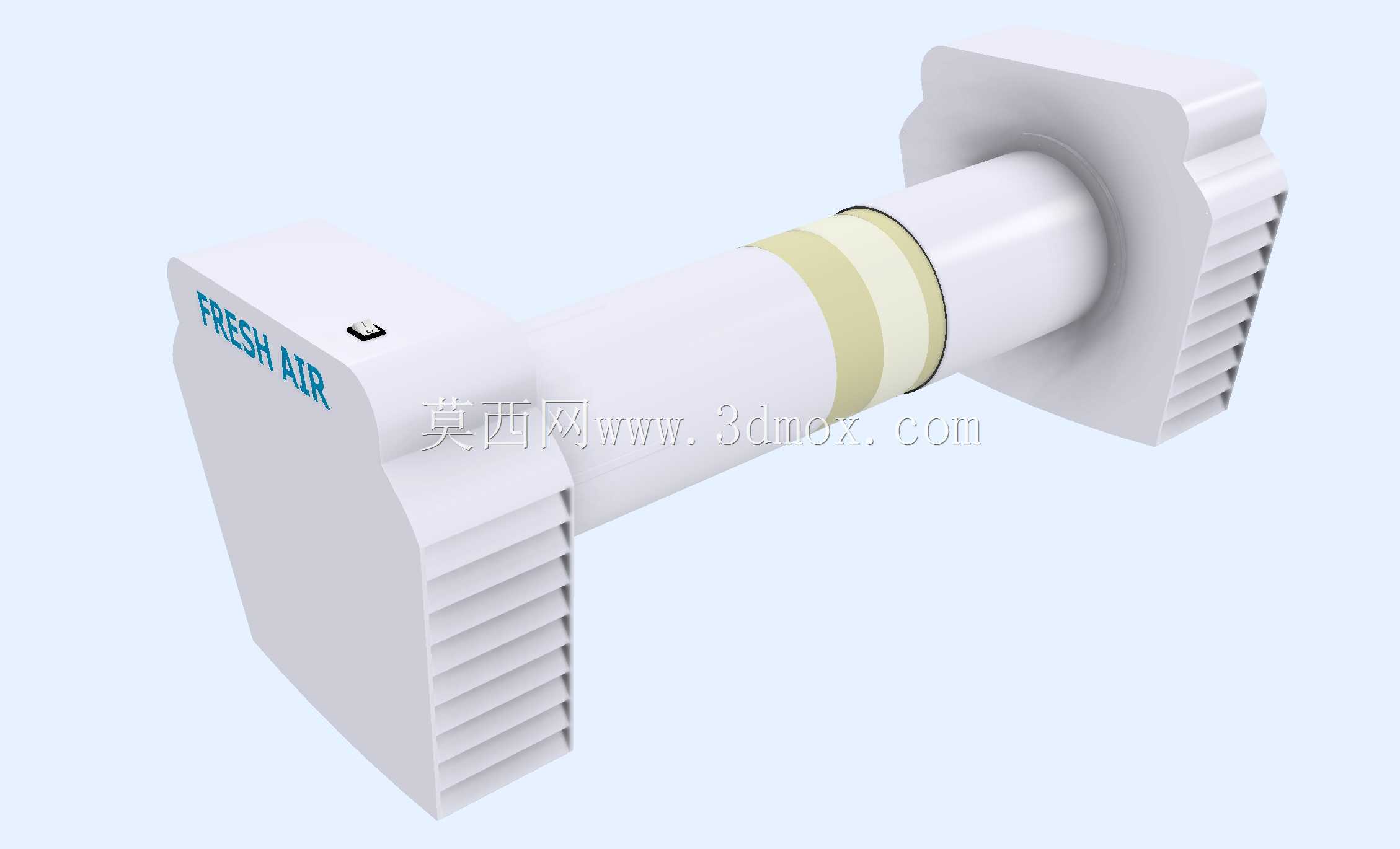

　　从结构设计逻辑来看，整机采用对称式穿墙筒体布局，两端分别为室内侧与室外侧的风罩组件，中间段为核心换热与风道集成段。两端风罩采用带导风格栅的多边形端盖结构，格栅做等距斜向排布，一方面可以引导气流沿轴向平顺进出，降低风阻与运行风噪，另一方面多边形的端盖轮廓可以避免安装后筒体发生周向转动，保证格栅导风方向始终处于预设角度，同时端盖边缘做圆弧过渡处理，减少气流在端盖处的涡流损耗。筒体中间的换热段采用六边形结构的换热芯体单元，相比传统方形换热芯，六边形流道的气流分布均匀度更高，换热面积利用率可提升约15%，冷热气流在芯体内呈逆流排布，热回收效率可达80%，能够在连续排风的同时，将排出空气中的热量/冷量传递给进入室内的新鲜空气，大幅降低通风带来的空调能耗损失。

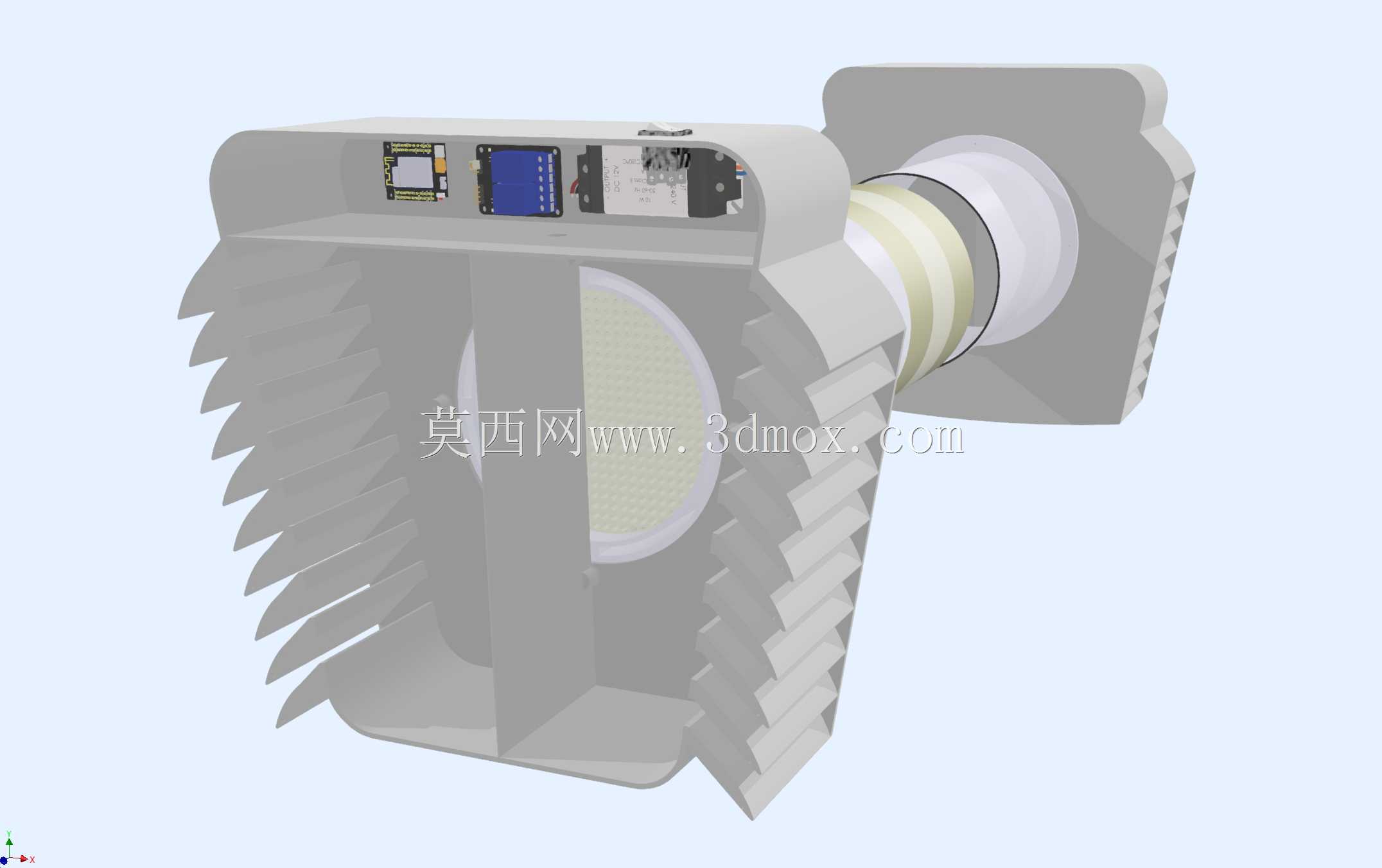

　　安装边界方面，整机适配常规住宅外墙厚度，筒体直径控制在160mm常规穿墙开孔尺寸范围内，安装时仅需在外墙对应位置开匹配直径的通孔，将筒体穿入墙体后固定两端风罩即可完成主体安装，无需在室内布置复杂的送风管道，单室独立安装的模式也避免了集中新风系统的管道积尘、交叉串味问题，非常适合既有建筑的通风改造项目。设备集成了微控制器模块，可实现风速调节、热回收模式切换、运行状态监测等功能，支持远程控制接入，用户可根据室内温湿度、空气质量情况灵活调整运行档位，在无人时段可切换至低功耗待机模式，进一步降低运行能耗。

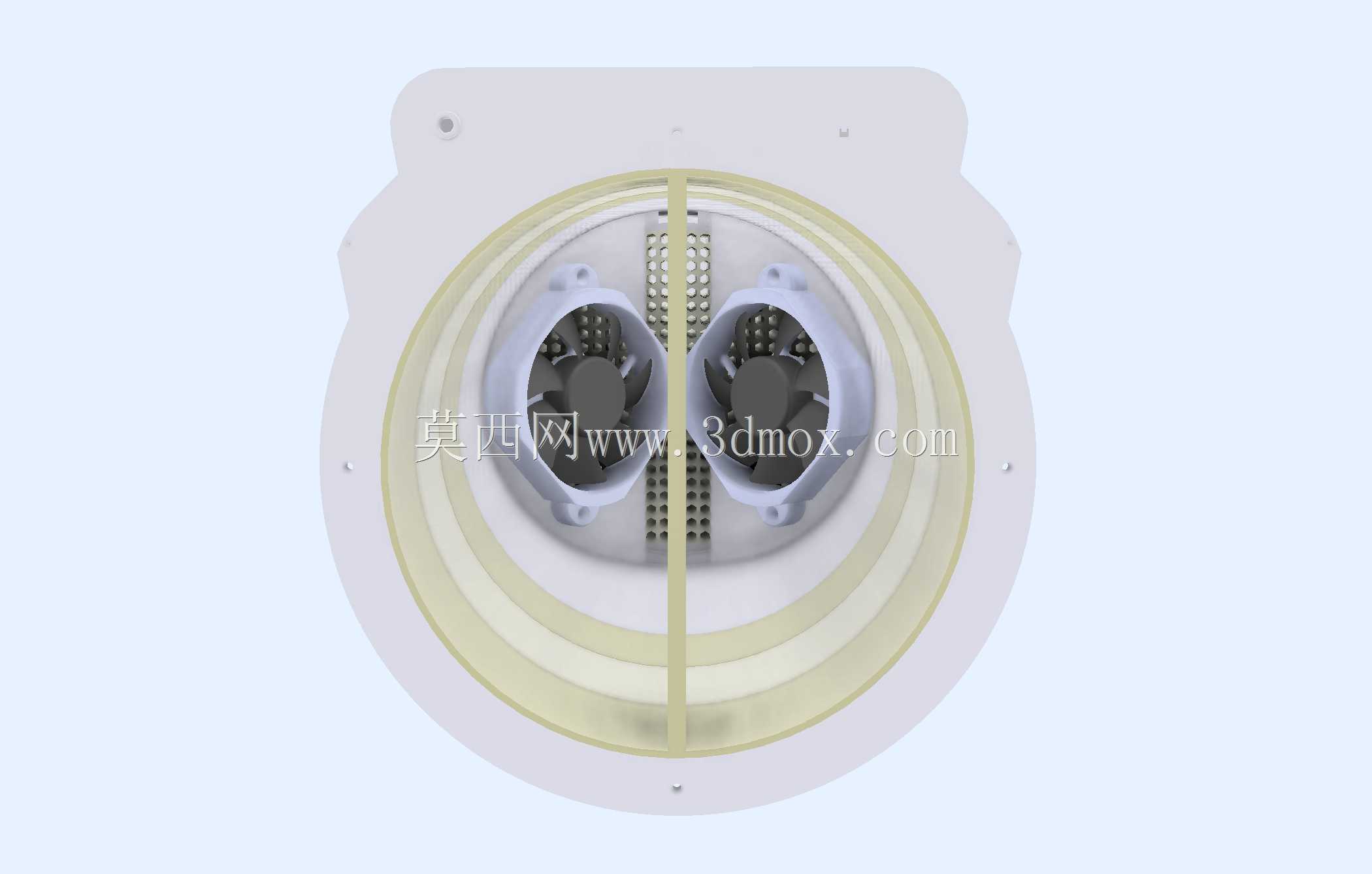

　　在细节结构设计上，两端风罩与筒体的连接采用快拆卡扣结构，方便后期拆卸清理换热芯与格栅处的积尘，无需整体拆除设备即可完成日常维护；筒体与墙体之间的缝隙采用配套的密封胶圈填充，避免雨水渗入墙体、室外气流无组织漏入的问题；室外侧风罩做了防雨水倒灌的导流斜面设计，格栅开口方向朝下倾斜，可阻挡自然降雨时雨水随风进入筒体内部，同时避免大风天气下气流直吹产生的啸叫问题。风道内部的风机采用双风轮对称布局，排风与送风风轮参数匹配，保证送排风量基本一致，维持室内空间的微正压状态，既可以阻止室外未经过滤的空气从门窗缝隙渗入，也不会因负压过大导致排油烟设备、排水管道水封被破坏。换热芯体采用导热性能优异的改性高分子材料制作，既保证热量传递效率，又具备良好的防霉抗结露性能，在卫浴间等高湿度场景下运行时，芯体表面的冷凝水可顺着预设的导流槽排至室外侧，不会出现冷凝水渗漏到室内墙面的问题。

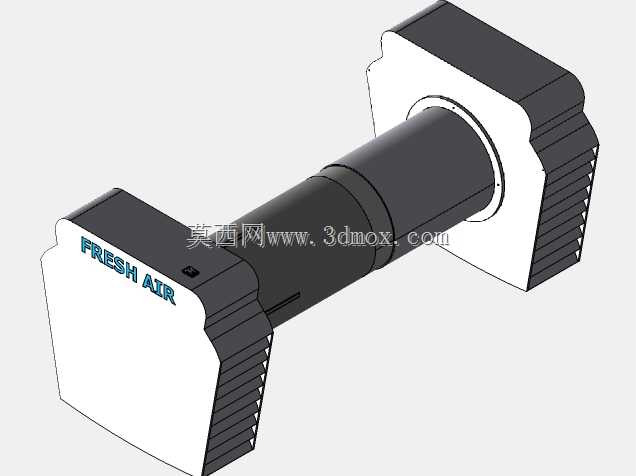

　　从三维建模的角度来看，该模型完整还原了设备的装配关系，各部件的配合间隙、卡扣结构、格栅排布都按照实际量产尺寸建模，可直接用于安装模拟、结构干涉检查，也可作为同类新风设备设计的参考原型，建模时对换热芯的流道结构做了等效简化处理，既保留了六边形换热单元的结构特征，也避免了因流道细节过多导致的模型文件过大问题，方便结构工程师在此基础上做适配不同墙体厚度、不同风量参数的改型设计。
