基于事件触发的物料分拣运动机构设计

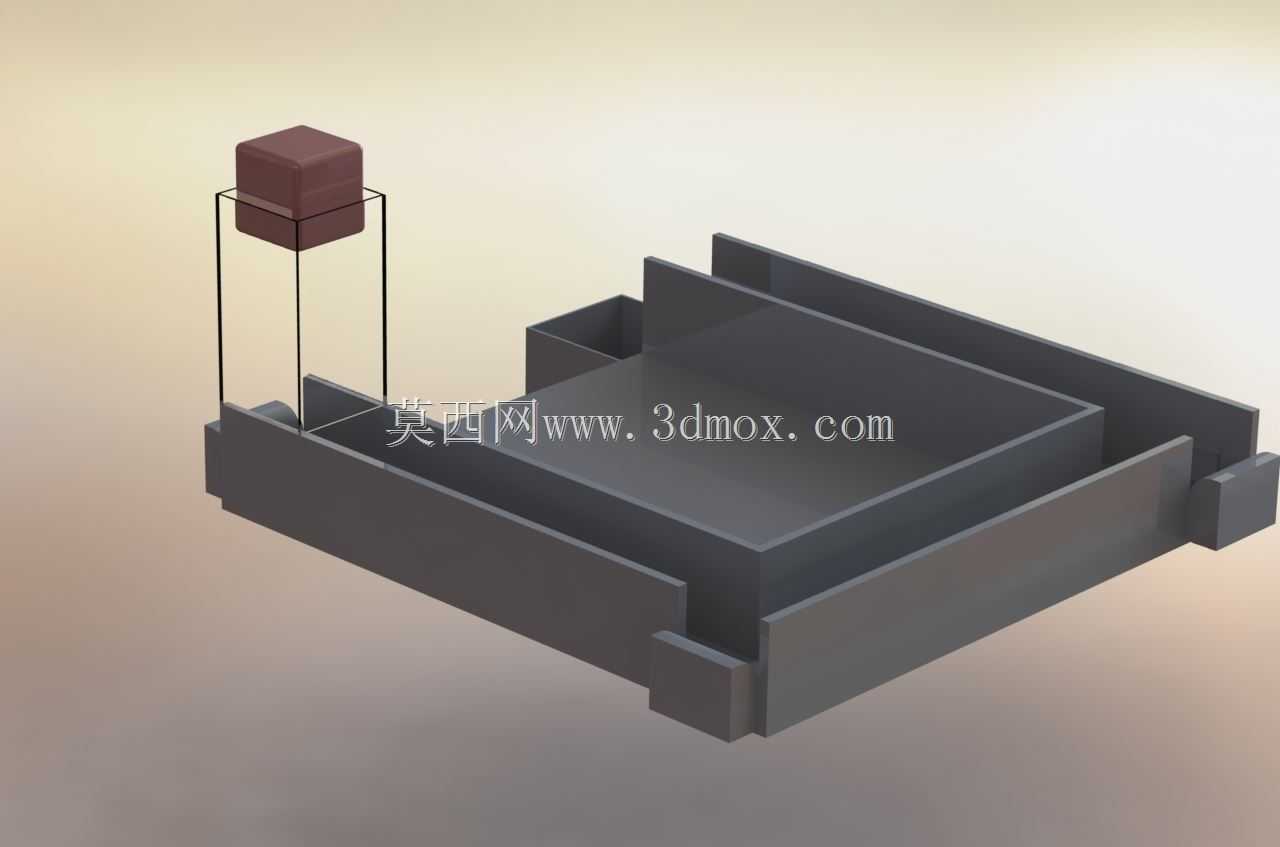

　　在离散制造的物料转运工位中，这类基于事件触发的运动机构，主要承担不同工序间的块状工件精准承接与移位任务，常见于小型零件装配线、电子元器件分选工位以及精密零件检测上下料环节，替代人工完成重复度高、定位精度要求严苛的工件移位动作，避免人工操作带来的定位偏差与效率波动。从结构组成来看，整套机构以阶梯式承托料槽作为核心承载部件，料槽采用多阶挡边设计，不同高度的挡边分别对应工件下落缓冲、到位定位、移位导向三个功能段，工件从上方落料位进入料槽时，最外侧的高挡边首先限制工件的水平窜动范围，避免下落过程中工件弹出工位，中间阶面的挡边高度刚好匹配工件的侧边高度，在工件落至槽底后限制其横向位移，最内侧的低阶挡边则作为移位过程中的导向面，

　　配合后续的推送动作完成工件在槽内的滑移导向。上方的落料导向框采用透明防护结构设计，一方面可以直观观察工件的下落姿态，及时卡滞异常，另一方面框体内壁做了0.5度的拔模斜度，工件从上方工位输送至落料位时，能够顺着斜度自动滑入导向框中心位置，保证每次下落的初始姿态一致，避免因工件偏斜导致的卡料问题。整套机构的运动触发逻辑完全依托工位上的工件到位信号执行，当上方工位的工件落至导向框内、触发光电检测信号后，承托料槽会按照预设的运动轨迹完成接料、移位、放料的完整动作循环，运动过程中各阶段的速度、加速度参数经过匹配调试，接料段采用低速缓行策略，抵消工件下落的冲击力，避免工件表面磕碰损伤，移位段采用匀速快行动作，压缩单循环的动作时长，

　　提升工位整体运行效率，放料段则采用减速停靠策略，保证工件精准落至下一工位的定位槽内，不会因惯性出现位置偏移。从安装边界来看，整套机构的横向安装尺寸控制在小型工作台的适配范围内，底部预留了标准的安装孔位，可以直接固定在铝型材搭建的工位机架上，不需要额外加工定制安装基板，机构的竖向运动行程预留了足够的安全余量，上方落料位与下方接料位的高度差可以根据实际生产线的工位布局进行小幅调整，适配不同高度差的工序衔接需求。在结构设计过程中，料槽的壁厚经过受力校核，承接重量在1kg以内的块状工件时，槽体不会出现形变，挡边的连接处采用圆角过渡，避免应力集中导致的长期运行疲劳损坏，导向框与料槽的同轴度公差控制在0.1mm以内，

　　保证工件下落过程中不会与框体、槽体发生剐蹭。整套机构的运动逻辑没有采用固定时序的控制方式，而是完全基于实际的工件到位事件触发，哪怕上游工位的工件输送节奏出现波动，机构也能根据实时的检测信号调整动作时机，不会出现空行程或者接料失误的问题，适配多品种小批量的柔性生产场景，不需要针对不同尺寸的同类型工件大幅调整结构参数，只需要微调导向框的内部尺寸与料槽的挡边间距，就可以快速完成工位切换。在实际运行过程中，机构的运动部件没有复杂的传动结构，主要依托直线运动副完成动作，日常维护只需要定期给运动导轨添加润滑脂，检查固定螺栓的松紧度即可，不需要复杂的调试与维护流程，适合在中小型制造企业的装配、检测生产线上推广使用，能够有效降低工位的人工操作强度，提升工序衔接的稳定性与一致性。
