卧式斜床身二轴数控车削加工设备

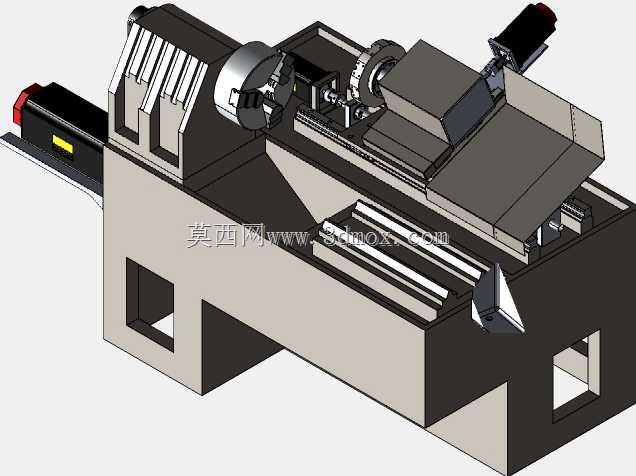

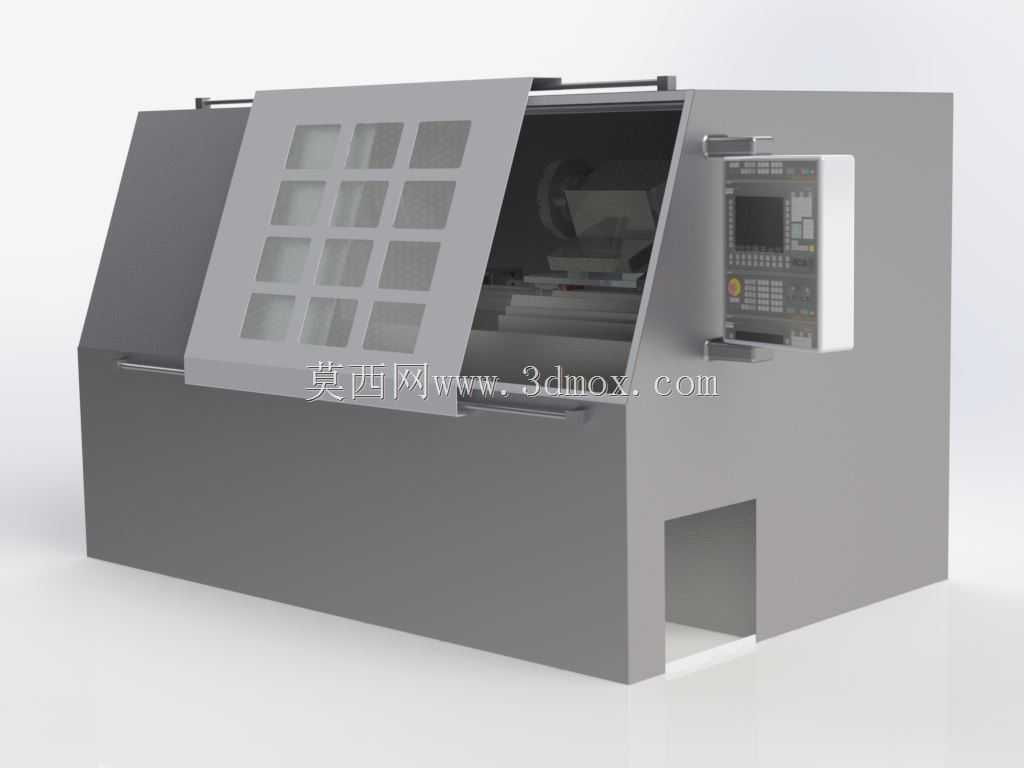

　　这款二轴数控加工设备的三维结构，完整还原了卧式数控车床的整机布局，在中小批量金属零件加工场景中，这类设备是机加工车间的核心生产单元，覆盖轴类、盘类零件的外圆、内孔、端面、螺纹、锥面等常规车削工序，适配五金制造、汽配加工、通用机械零件生产等多个场景的日常加工需求。从结构设计逻辑来看，整机采用一体式斜床身底座布局，床身倾斜角度经过力学优化，既能够保证切屑依靠自重顺利滑落至排屑区域，避免切屑堆积在加工区影响加工精度，也能缩短刀具移动的空行程距离，提升加工过程的走刀效率。设备前部的倾斜式防护门采用多格透明观察窗设计，观察窗选用高强度抗冲击透明板材，既可以在加工全程封闭加工区域，阻挡高速飞溅的切屑与切削液溅出，保护操作人员安全，

　　也能让操作人员随时观察内部刀具切削状态、工件装夹稳定性，不用频繁开门中断加工流程。防护门的滑动导轨隐藏在门框侧边结构内，避免切屑卡滞导致门体推拉不畅，门体边缘加装密封胶条，能够有效阻隔切削液的渗漏，保持车间操作区域的整洁。设备右侧外挂的操作面板采用可小角度转动的安装支架，操作人员可以根据自身站立位置、装夹工件时的操作习惯调整面板朝向，不用刻意迁就固定的面板位置，面板上集成了显示屏、按键区、急停按钮与进给倍率旋钮，布局符合一线操作人员的操作习惯，常用的循环启动、进给保持按钮设置在面板最易触碰的区域，减少操作时的误触概率。从安装边界来看，整机底座采用平整的落地式支撑结构，底部预留了地脚螺栓安装孔与调平垫块位置，

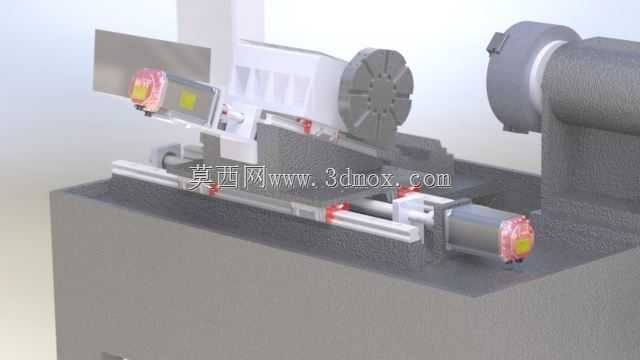

　　安装时不需要额外搭建加高基座，只要车间地面满足常规设备承重要求即可完成布设，设备后侧预留了电气接线口、切削液管路接口、排屑器安装位，外接配套设施时不需要对机身主体结构做额外改造。加工区内部的二轴运动结构，X轴带动刀架做横向进给，Z轴带动滑板做纵向进给，两轴的运动行程覆盖常规直径400mm以内、长度1000mm以内的零件加工需求，刀架位置预留了多工位刀具安装位，可以同时装夹外圆刀、切断刀、螺纹刀、内孔刀等常用车削刀具，加工过程中可以根据工序自动换刀，减少人工换刀的辅助时间。机身下部预留的开放式空腔是排屑与切削液回收的集成区域，切屑从加工区滑落之后可以直接进入配套的排屑装置，切削液通过回流滤网进入下部的切削液箱，

　　经过滤后重新泵入加工区循环使用，整个回流路径没有多余的弯折结构，能够减少切削液残留与铁屑淤积，降低日常清理维护的工作量。整机的外壳钣金采用折弯焊接成型，所有外露的棱边都做了倒钝处理，避免操作人员在装夹工件、清理设备时被锐边划伤，钣金表面的平整结构也方便日常擦拭清理，不容易积存油污。在做车间布局规划时，设备前部需要预留至少1.2米的操作空间，满足操作人员开关防护门、装夹工件、测量工件的活动需求，设备左侧与右侧各预留0.6米以上的检修空间，方便后期维护电气线路、调整进给轴的传动结构，设备后侧预留0.8米的空间用于布设管线、安装排屑装置，整体占地面积适配中小型机加工车间的工位排布，不会占用过多的车间通道面积。从建模细节来看，整个结构还原了设备的装配层级，从外钣金防护、操作面板、床身主体到内部加工区的布局都做了等比例还原，能够用于车间设备布局仿真、机床操作培训课件制作、新员工设备结构认知教学，也可以作为非标自动化生产线中机床上下料工位的配套设备模型，辅助完成机械手与机床的对接位置、行程范围的干涉校验，避免现场安装时出现结构碰撞问题。
