参数化直齿圆柱齿轮传动件结构设计

　　在常规机械传动系统的布局中，直齿圆柱齿轮是应用覆盖范围最广的动力传递元件，从普通的轻工输送设备、小型机床进给机构，到农用机械的动力分配单元、常规工装夹具的传动链路，都能见到这类零件的身影。不同于斜齿轮或者锥齿轮的啮合特性，直齿轮的齿向与齿轮轴线完全平行，啮合过程中不存在轴向分力，对应的支撑轴承选型、安装座的结构设计都可以更简化，尤其适合中低速、载荷平稳的传动工况，日常维护的拆装难度也更低。

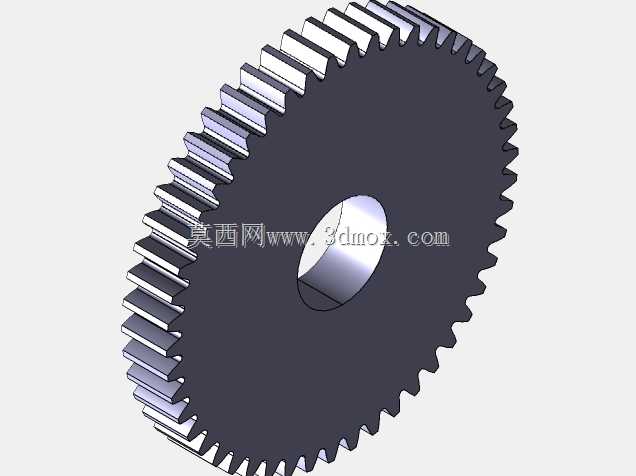

　　这个齿轮的设计逻辑采用了参数化驱动的思路，核心控制变量为模数与齿数，设计过程中不需要反复绘制齿廓渐开线，只需要调整两个核心参数就能快速生成对应规格的齿轮模型，对于系列化产品的设计迭代效率提升非常明显。实际建模过程中，齿廓部分严格遵循渐开线生成逻辑，齿根过渡圆角按照标准规范做了圆滑处理，避免热处理或者载荷冲击时出现应力集中的问题，齿顶部分的倒角也做了对应设置，防止装配过程中齿顶边缘磕碰损伤配对齿轮的啮合面。

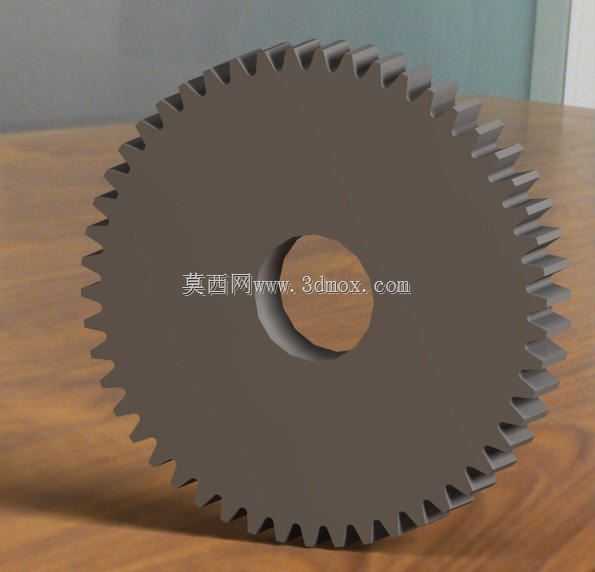

　　从结构细节来看，齿轮中心设置了标准的安装轴孔，孔壁没有额外的键槽结构，适配不同的传动连接需求，设计人员可以根据实际的扭矩传递大小，后续补充平键、花键或者紧定螺钉的连接结构，不会破坏齿轮的主体齿形结构。齿轮的辐板部分采用实心式结构，没有做减重孔设计，适合齿顶圆尺寸不大、中小模数的齿轮应用场景，整体刚性更好，铣齿、滚齿加工过程中的装夹变形量更小，更容易保证齿形的加工精度。如果后续需要应用在大尺寸、低载荷的场合，也可以在参数化模型的基础上快速调整辐板结构，添加减重孔或者轮辐结构，不需要重新构建齿形部分的特征。

　　实际应用中，这类直齿轮的安装边界需要注意几个核心要点：首先是配对齿轮的中心距公差需要严格控制，中心距过大会导致齿侧间隙过大，传动过程中出现冲击噪音，中心距过小则会导致啮合卡滞，加剧齿面磨损；其次是安装时两齿轮的轴线平行度需要满足公差要求，否则会出现轮齿偏载，局部齿面接触应力过大，提前出现点蚀或者断齿问题；另外齿轮的轴向定位需要可靠，通常采用轴肩配合挡圈或者套筒的方式固定，避免传动过程中齿轮轴向窜动，导致啮合接触面积不足。

　　在传动特性上，直齿轮的瞬时传动比恒定，传动效率可以达到98%以上，适合平行轴之间的动力传递，没有轴向力的特性也让支撑结构的设计更简单，不需要额外配置承受轴向载荷的推力轴承，能有效降低整套传动机构的成本。设计这类齿轮的时候，通常需要根据实际传递的功率、转速计算对应的模数，齿数选择则需要兼顾传动比要求和根切规避，正常不根切的最少齿数为17，若采用变位设计则可以进一步减少齿数，缩小传动机构的整体尺寸。这个参数化模型的设计思路刚好适配这类快速选型的需求，确定模数齿数后就能快速生成符合齿形规范的三维模型，直接导入装配体中做干涉检查、运动仿真，不需要从零开始绘制齿廓，能大幅缩短结构设计的周期。

　　从加工适配性来看，这个齿轮的结构完全适配常规的滚齿、插齿加工工艺，后续如果需要磨齿提升精度，也不需要调整结构，齿面的加工余量可以在参数中统一调整，适配不同精度等级的加工需求。对于设备维修场景，这类参数化模型也能快速测绘替换损坏的齿轮，只需要测量旧齿轮的模数、齿数、轴孔尺寸，就能快速生成对应的加工模型，减少备件等待的停机时间。
