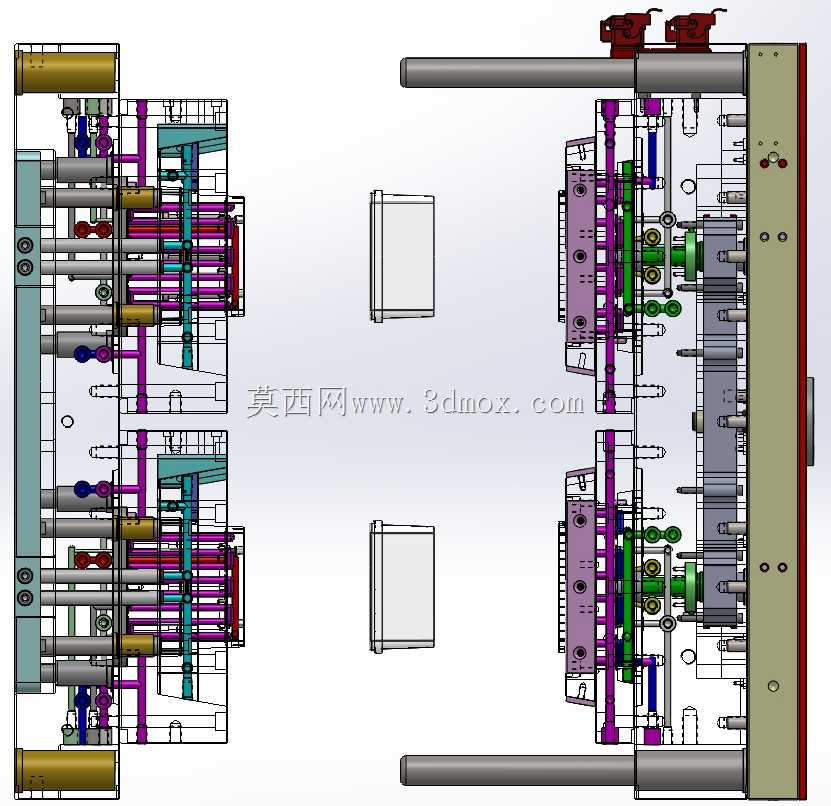

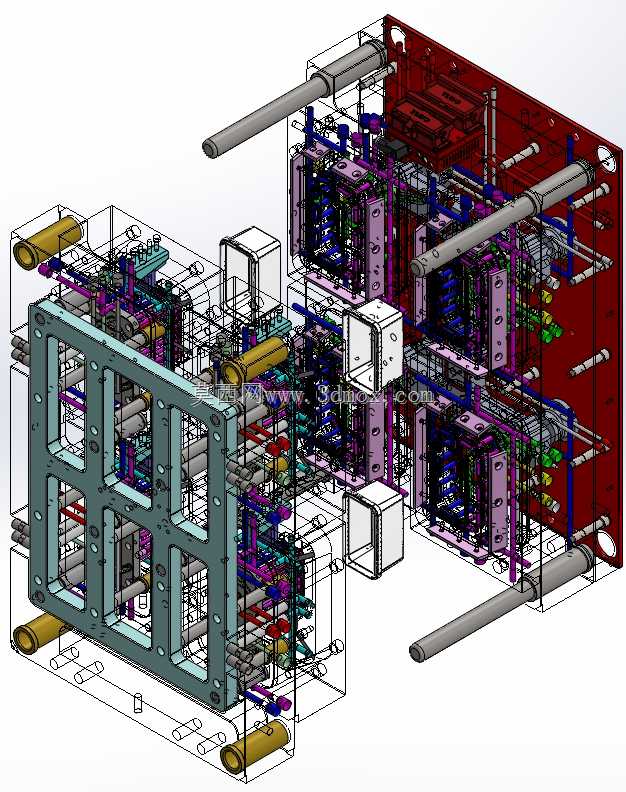

800ml瓶盖多腔注塑成型模具结构

　　这套模具针对800ml规格饮用瓶盖的批量注塑生产需求开发，适配主流卧式注塑机的装模参数，整体采用多层叠式型腔布局，单模次可完成多件瓶盖的同步成型，匹配包装行业快消品配件的高产能生产节奏。从实际生产场景来看，这类瓶盖广泛应用于瓶装饮用水、果汁饮品、功能性饮料的瓶口密封环节，需要兼顾成型精度与生产效率，模具设计阶段就围绕量产稳定性做了多轮结构优化。

　　整套模具的成型部分采用模块化拆分思路，型腔与型芯均采用独立镶件结构，单个镶件出现磨损或损伤时可单独拆卸更换，无需整体报废模仁，大幅降低后期运维成本。浇注系统采用热流道搭配冷流道的组合方案，热流道部分维持熔融塑料的恒定温度，减少流道凝料的产生，冷流道段则平衡各型腔的进料压力，确保每一个模腔的填充速度、保压压力保持一致，避免出现个别瓶盖缺胶、飞边、尺寸超差的问题。冷却回路采用随形布局设计，围绕每个型腔的外壁与型芯内部设置独立的循环水路，进出水口采用快插接头设计，适配车间常规冷却水塔的供水压力，可将成型周期内的模温波动控制在±3℃范围内，有效缩短冷却保压时长，提升单小时产能。

　　脱模结构采用复合式顶出方案，针对瓶盖内侧的防盗环倒扣结构，设置了同步抽芯的滑块机构，开模过程中滑块先完成侧向抽芯动作，脱离倒扣区域后，顶针板带动圆周分布的顶杆将成型后的瓶盖平稳顶出，避免顶出过程中出现瓶盖变形、防盗环断裂的问题。模具的导向系统采用高精度导柱导套配合，导柱设置在模架四角，其中一处导柱做偏置设计，防止上下模装模时出现方向错装，导套内部设置储油槽，可存储润滑脂降低长期开合模的磨损量，保证合模精度长期稳定。

　　安装边界方面，模架采用标准非标定制的龙记模架规格，上下模的安装孔位匹配200吨-280吨卧式注塑机的T型槽间距，模具总厚度符合对应机型的最大最小模厚要求，开模行程预留足够的取件空间，配合机械手可实现全自动取件生产，无需人工干预。模具的侧面设置了行程开关与锁模扣结构，合模到位后行程开关给出信号才会触发射胶动作，锁模扣则防止生产过程中射胶压力过大导致模架涨开，出现飞边问题。排气结构开设在每个型腔的填充末端，采用排气槽配合排气钢的组合方案，可快速排出型腔内的空气，避免瓶盖表面出现困气烧焦、气泡、缺胶等外观缺陷，保证瓶盖的外观质量与尺寸精度，成型后的瓶盖无需二次修整即可直接进入后续的切环、加垫工序，适配高速包装生产线的在线检测要求。

　　整套结构在设计阶段就做了模流分析验证，对填充时间、熔接痕位置、翘曲变形量做了提前预判，调整了浇口位置与水路走向，将成型后的瓶盖翘曲量控制在0.1mm以内，满足瓶盖与瓶口的密封配合要求，确保旋合扭矩稳定，密封性能达标，不会出现漏液问题。
