400毫升包装盖一模一腔注塑模具结构

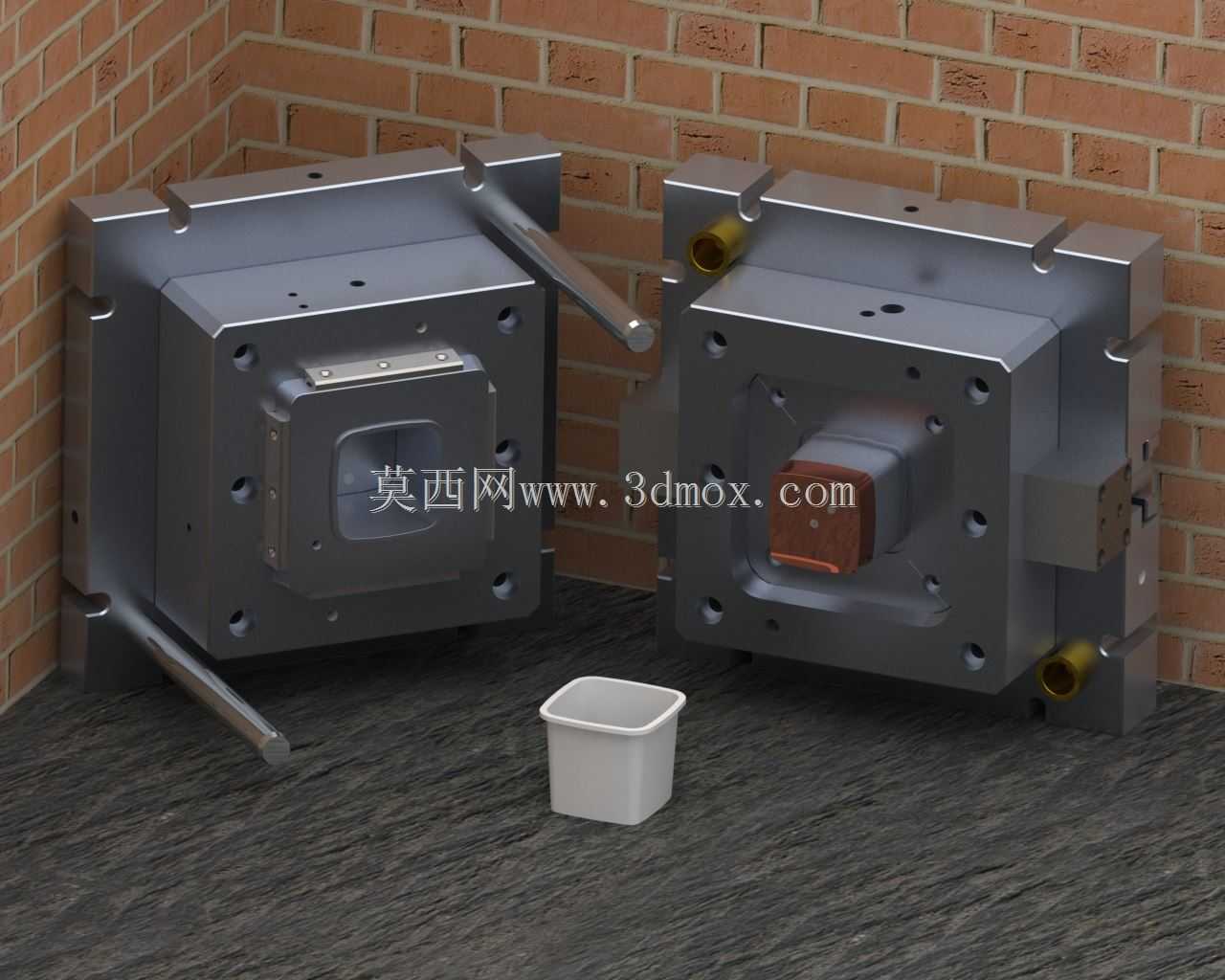

　　这套模具针对400毫升容量包装容器的密封盖开发，适配食品、日化类包装产线的注塑生产需求，日常生产中可直接对接卧式注塑机的装夹工位，完成PP、PE类常用包装塑料的盖体成型作业。从实际生产场景来看，这类包装盖多用于罐装食品、日化洗护产品的瓶口密封，对盖体的尺寸精度、内壁扣位的配合松紧度有明确要求，一旦成型尺寸偏差超差，就会出现盖体旋合过紧消费者难以开启、或是配合过松运输过程中漏液的问题，因此模具结构设计时优先保证成型区域的尺寸稳定性。模具采用一模一腔的布局结构，没有追求多腔的高产能，核心是适配400毫升规格盖体的较大成型投影面积，避免多腔布局下注塑压力分布不均导致的个别腔位盖体翘曲、缺胶问题，同时单腔结构也更方便后续针对盖体表面纹理、

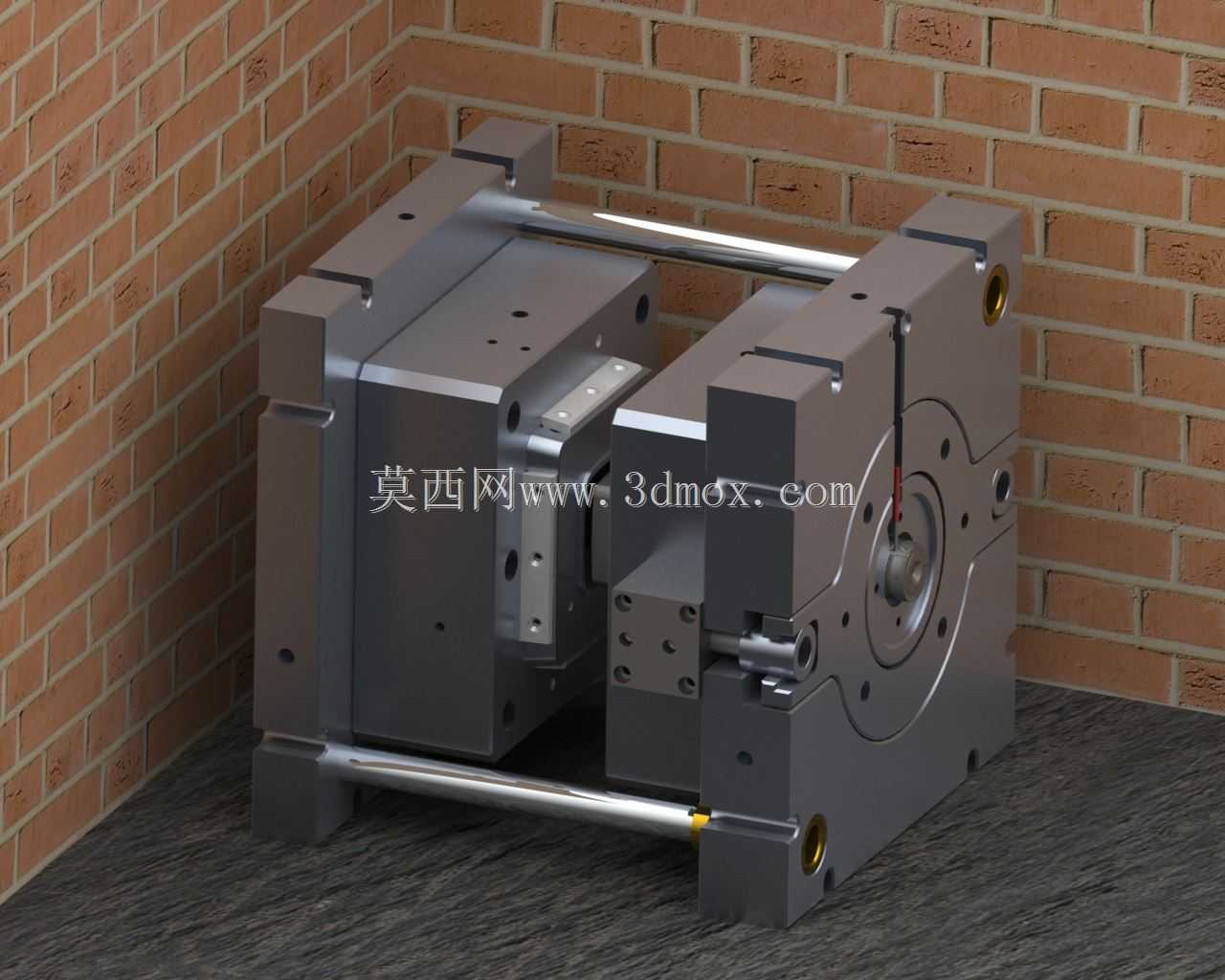

　　扣位参数做微调改模，不用牵动多腔的流道平衡调整。模架采用标准非标模架组合，导柱导套布置在模架四角，其中对角位置的导柱做偏置处理，防止生产过程中动定模装反损伤型腔型芯，导柱表面做高频淬火处理，长期开合模往复运动下也能保持导向精度，避免分型面错位导致的盖体飞边问题。浇注系统采用侧浇口进料，浇口位置开设在盖体侧壁非外观面区域，成型后浇口残留痕迹小，不需要额外做大量的浇口后处理工序，能减少后续人工修剪的工作量；流道截面采用圆形设计，塑料熔体在流道内流动时压力损失小，能保证熔体快速填充到型腔各个角落，尤其是盖体内壁的细密螺纹扣位区域，不会出现填充不足导致的扣位缺料。冷却系统围绕型腔、型芯做环绕式水路布置，水路距离成型面的距离保持均匀，

　　避免出现局部冷却不均导致的盖体收缩不一致问题，生产时可根据原料特性调整冷却水温度，将成型周期控制在合理区间，同时保证盖体出模后变形量在公差允许范围内。脱模结构采用推板顶出方式，顶出力均匀分布在盖体整个端面，不会因为顶杆单点顶出导致盖体表面出现顶白、顶穿的缺陷，针对盖体内壁的内扣结构，模具内置了斜顶抽芯机构，开模过程中斜顶随动完成内扣位的侧向抽芯，不会强行脱模拉伤盖体内壁的扣位结构。模具的安装边界适配常规200吨级卧式注塑机的装夹尺寸，动定模的装夹槽、定位圈尺寸都符合通用注塑机的接口标准，上机安装时不需要额外做转接工装，吊环孔布置在模架重心位置，车间天车吊装时能保持模体平衡，方便快速上机对位。日常生产维护时，分型面、导柱位置的残留塑料、粉尘可快速清理，易磨损的斜顶、导套部件都做了模块化设计，出现磨损后可快速更换备件，不用整模拆解维修，能减少产线停机维护的时间。
