带冷却回路的缸体类塑料盖子热流道注塑模具

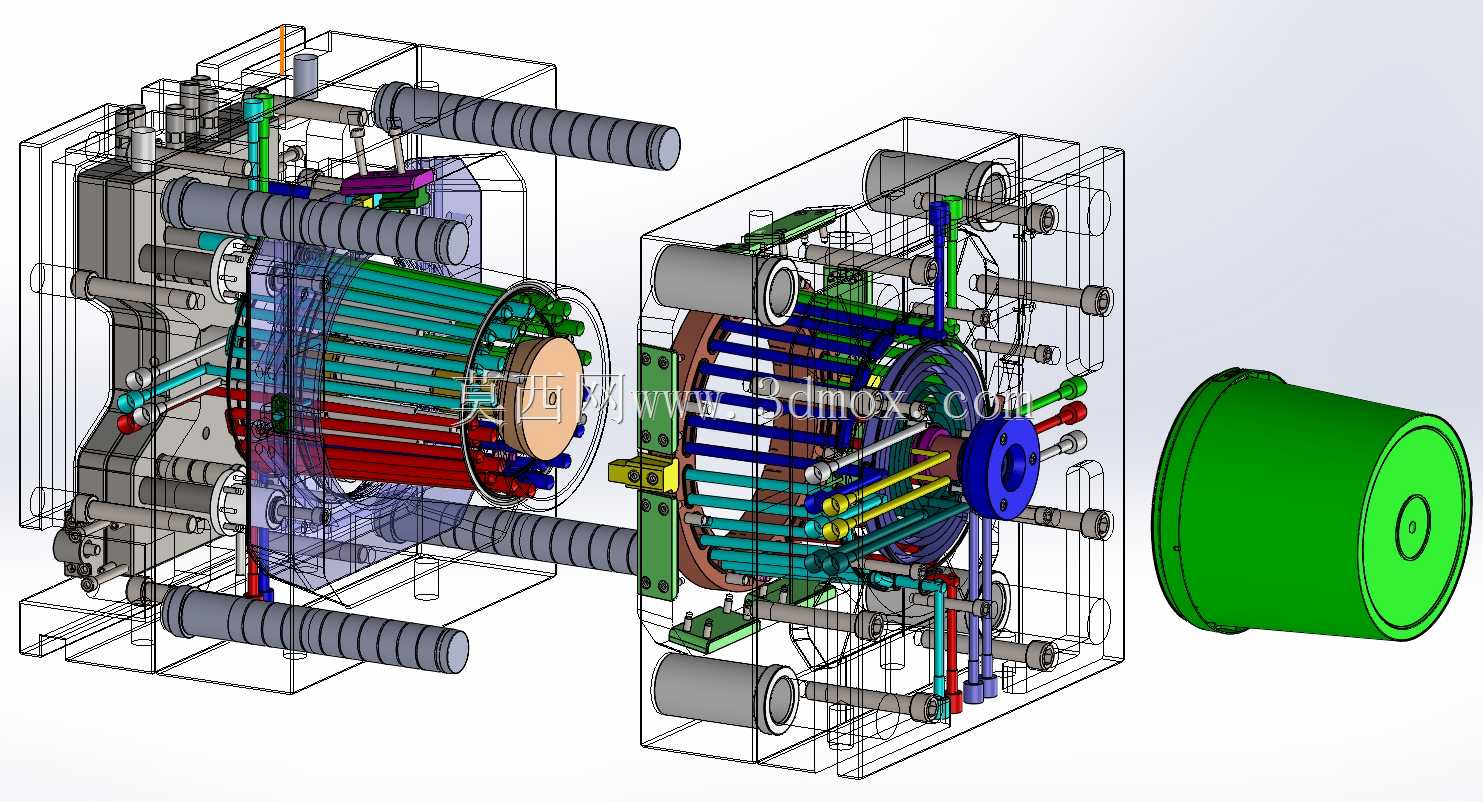

　　这套模具针对带深腔特征的桶状塑料盖子开发，匹配卧式注塑机安装规格，模架采用标准龙记模胚改制，整体长宽高控制在450mm×380mm×420mm范围内，可直接适配200吨锁模力规格的常规注塑设备，无需额外修改设备安装孔位。从成型逻辑来看，产品为一端封闭的深腔薄壁件，壁厚均匀控制在2.2mm，外表面要求无熔接痕、无缩痕，因此模具采用热流道转冷浇口的进胶方案，热流道喷嘴直接对准产品中心端面，避免侧进胶带来的流道废料与熔接痕偏移问题，同时减少浇口修剪的后工序工作量。冷却系统是这套模具的设计核心，由于产品深度达到180mm，常规的外围水路无法覆盖深腔内壁的冷却需求，设计中在动模型芯内部设置了多层螺旋式冷却回路，

　　进水与出水接头独立排布在动模底板侧，冷却水沿着型芯螺旋槽从根部流向端部再回流，确保型芯整体温度差控制在5℃以内，避免产品冷却不均导致的内壁拉伤、变形翘曲问题；定模侧则采用随形水路，沿着产品外壁轮廓排布，与型芯水路形成闭环冷却，将成型周期控制在28秒以内，相比常规直管水路方案缩短15%的冷却时间。脱模结构采用推板加顶针组合的方式，由于产品深腔包裹型芯的抱紧力较大，单纯顶针顶出容易导致产品端面顶白，因此先通过推板推出产品外壁15mm距离，消除大部分抱紧力后，再由端面分布的6根顶针同步推出，确保产品脱模时受力均匀，无顶出痕迹。模具的导向系统采用四组导柱导套配合，导柱直径设置为32mm，其中一组导柱做偏位处理，防止动定模装反，

　　同时在分型面位置设置了4组精定位块，保证合模时的同轴度误差控制在0.02mm以内，避免产品出现壁厚不均、飞边过大的问题。排气系统开设在定模分型面的产品轮廓边缘，排气槽深度控制在0.02mm，既可以快速排出型腔内的空气，又不会出现披锋问题，同时在型芯端部设置了透气钢镶件，解决深腔末端困气导致的烧焦、缺胶问题。从实际生产适配性来看，这套模具的所有标准件均采用国标规格，弹簧、顶针、水嘴等易损件可直接在市场采购替换，维护成本较低；模具的吊环孔、撬模槽、码模槽均按照标准规格加工，上机安装时无需额外配做，可快速完成换模作业。在成型工艺适配方面，模具可适配PP、PE等通用热塑性塑料的成型需求，

　　调整冷却温度与注射参数即可生产不同材质的同规格盖子产品，广泛应用于日化包装、工业容器、涂料桶等领域的配套盖子生产，单腔设计虽然产量略低于多腔模具，但产品成型精度更高，可满足对盖子密封性、同轴度要求较高的使用场景，比如工业密封桶的配套盖子，可保证与桶身配合后无渗漏问题。
