废料改制双盘式电缆水管收纳卷筒结构

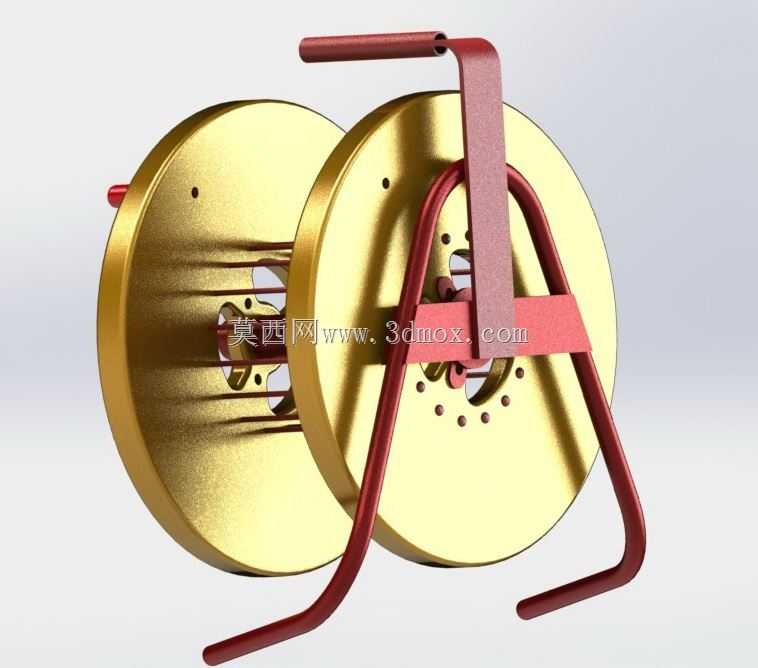

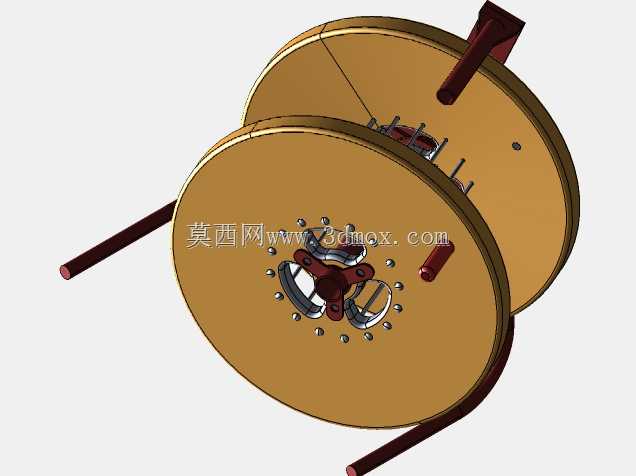

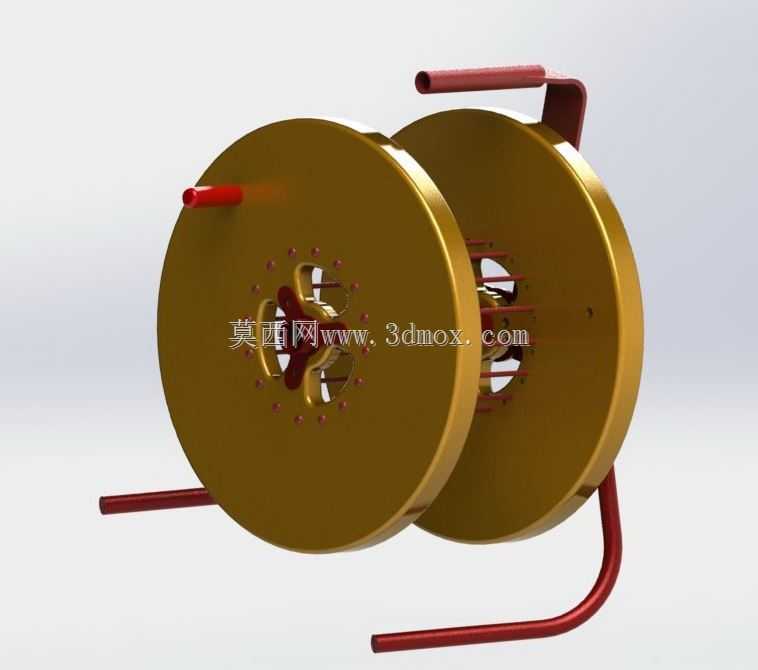

　　在户外施工、临时布线、小型维修作业场景里，线缆与输水软管的收纳一直是现场管理的常见痛点，随意拖拽堆放的线缆容易出现外皮磨损、接头磕碰损坏的问题，散放的软管也容易被过往设备碾压折损，这款利用废弃金属材料改制的双盘式收纳卷筒，正是针对这类零散作业场景的实用收纳构件。从结构设计来看，卷筒采用双挡盘对称布局，两个圆形挡盘通过中心的辐条式支撑结构连接，辐条做了镂空减重处理，既保证了挡盘的结构刚度，避免卷绕过程中挡盘受线缆挤压出现变形，也减少了整体构件的自重，单人即可完成搬运转移。挡盘外侧延伸出的红色金属弯管构成一体式支架，支架底部做了圆弧过渡处理，放置在地面时能形成稳定的三角支撑，不需要额外固定即可保持直立状态，

　　支架上部的弯管同时充当提手结构，转移时直接握持即可拎起，不需要额外加装搬运附件。卷绕腔体的宽度经过适配设计，既可以卷绕常规规格的橡套电缆，也能容纳同外径的输水软管，卷绕时线缆从挡盘中心的预留空隙穿入固定，转动挡盘即可完成线缆的整齐排布，挡盘边缘做了卷边钝化处理，不会划伤线缆外皮，也能避免操作人员在收放线过程中被锐边割伤。从安装边界来看，该卷筒属于独立可移动收纳构件，不需要与其他设备做刚性连接，放置时只需要保证底部支架与地面接触平整，预留出挡盘转动的空间即可，整体占地尺寸与常规家用线缆盘接近，适合放在工具车、施工班组的工具箱旁随用随取。设计上充分利用了废弃金属板材与管材的原有形态，挡盘采用裁切后的圆形金属板制作，

　　支架直接用弯管机弯折成型，没有多余的复杂加工工序，改制成本极低，同时金属材质的抗摔抗变形能力远强于塑料材质的成品线缆盘，在工地、户外维修这类存在磕碰、碾压风险的场景里使用寿命更长。实际使用过程中，双挡盘的结构能避免卷绕的线缆从两侧滑脱，支架的悬空设计让挡盘可以自由转动，放线时只需要拉动线缆端头，卷筒就会跟随转动顺畅出线，不需要手动翻动盘体，收线时转动外侧的挡盘即可将线缆整齐卷回，相比手工盘绕的方式效率提升明显，也能避免线缆出现拧扭、死折的问题，有效延长线缆与软管的使用寿命。辐条的镂空结构还能在卷绕过程中观察内部线缆的余量，也能及时发现线缆外皮是否存在破损，提前排查漏电、漏水的安全隐患。对于小型施工班组、户外作业人员来说，这种结构的卷筒不需要复杂的维护，表面沾染的泥土、水渍直接擦拭即可清理，金属构件出现轻微变形时也可以通过手工敲击校正，不需要整体更换，实用性远高于市售的轻量化塑料收纳盘。
