手动弹簧绕制辅助工装结构设计

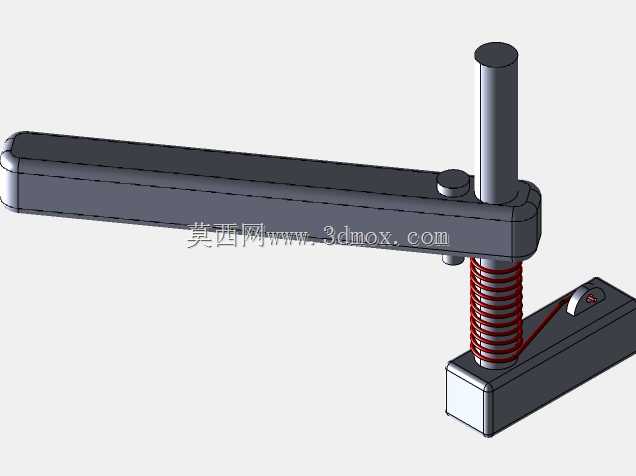

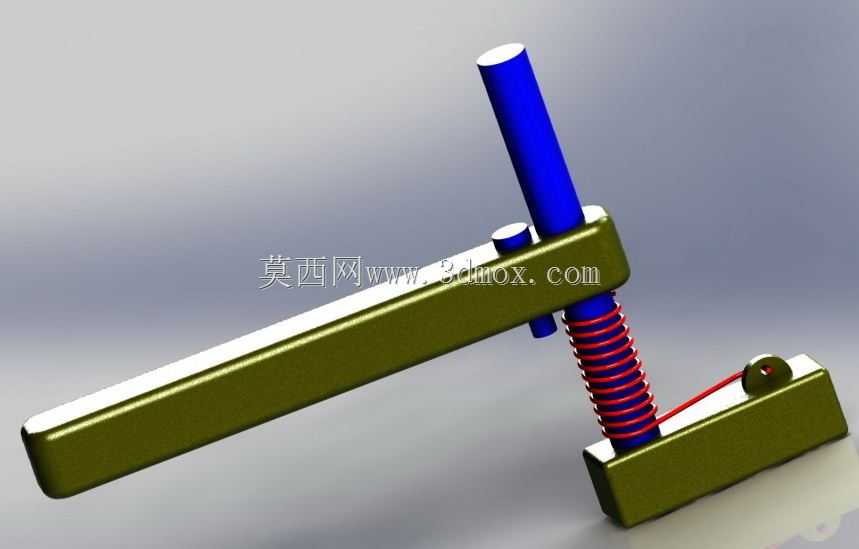

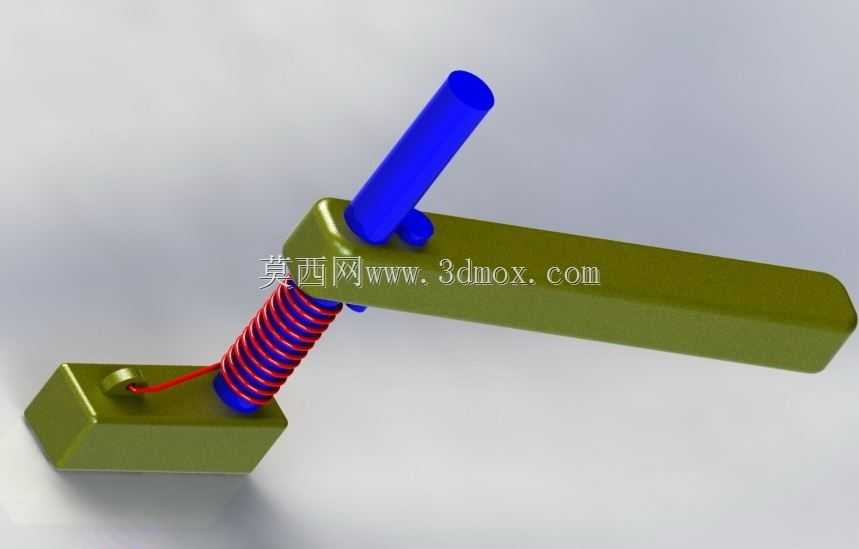

　　在小批量弹簧试制、维修场景的五金加工环节里，常遇到标准弹簧采购周期长、定制成本高的问题，尤其是设备维修时急需匹配特定参数的小规格弹簧，等标准件供货往往会耽误设备修复进度，这款手动弹簧绕制辅助工装就是针对这类零散、小批量弹簧加工需求设计的手动操作工具。从结构组成来看，整套工装包含固定基座、绕制芯轴、导向压杆、复位弹簧以及送丝定位结构几个核心部分，固定基座作为整个工装的承载基础，底部做了平整的安装面，可以通过台钳夹持或者螺栓固定在钳工工作台面上，安装时需要保证芯轴的轴线与工作台边缘保持合适的操作距离，避免绕制过程中钢丝与工作台发生干涉，基座上的定位槽与压杆的滑动间隙控制在0.1mm以内，既保证压杆上下滑动顺畅，

　　又不会出现过大的旷量影响弹簧节距的均匀性。绕制芯轴是决定弹簧内径的核心零件，设计时采用可快换的插接结构，不同直径的芯轴对应不同内径的弹簧加工需求，芯轴与基座安装孔的配合采用H7/h6的间隙配合，更换时只需要拔出原有芯轴插入对应规格即可，不需要额外的紧固件锁紧，靠配合精度保证绕制过程中芯轴不会发生转动或者窜动。导向压杆的作用是在绕制过程中压住钢丝，同时控制弹簧的节距，压杆上开有与芯轴平行的导向槽，钢丝从导向槽内穿过，绕制时随着压杆的上下位置调整，就能控制相邻弹簧圈之间的间隙，压杆下方套设的复位弹簧可以在松开操作手柄后自动将压杆抬升，方便取出绕制完成的弹簧成品，复位弹簧的刚度经过匹配，既不会因为弹力过大导致操作费力，

　　也不会因为弹力过小出现压杆回落卡滞的问题。送丝定位结构设置在基座的侧方，带有限位孔和锁紧螺钉，钢丝穿过限位孔后可以通过锁紧螺钉调整夹持力度，保证送丝过程中钢丝不会出现打滑或者窜动，限位孔的位置与芯轴的切线方向对齐，让钢丝进入绕制位置时始终保持切线方向进料，避免钢丝出现弯折或者应力集中的问题。实际操作时，先根据需要加工的弹簧内径选择对应规格的芯轴安装到位，再将弹簧钢丝穿过送丝定位孔，留出10mm左右的端头卡在基座的固定缝隙里，向下压下操作手柄让导向压杆压住钢丝，之后转动长操作杆带动芯轴旋转，钢丝就会顺着芯轴的外圆连续绕制成型，绕制过程中可以根据需要的弹簧节距轻微调整压杆的下压程度，控制圈与圈之间的间隙，绕到需要的圈数后剪断钢丝，

　　松开压杆就能直接取下成型的弹簧。设计过程中特意将操作杆做了加长处理，利用杠杆原理降低手动操作的力度，即使是直径1mm左右的弹簧钢丝，操作人员不需要太大的握力就能完成绕制，操作杆的握持位置做了圆弧过渡，避免长时间操作硌手。整套工装的外形尺寸控制在长200mm、宽80mm、高150mm以内，占用工作台面积极小，不需要外接电源或者气源，完全靠手动操作，适合在没有电动绕簧设备的维修车间、五金试制工位使用，尤其是针对单件、小批量的弹簧加工需求，不需要复杂的设备调试，拿到工装就能直接操作，绕制出来的弹簧内径一致性好，节距调整灵活，能满足大部分常规圆柱螺旋压缩弹簧、拉伸弹簧的绕制需求，绕制完成后只需要对弹簧两端进行简单的打磨处理就能直接使用。在结构细节上，所有与钢丝接触的棱边都做了R0.5的圆角处理，避免绕制过程中棱边刮伤钢丝表面，影响弹簧的疲劳强度，芯轴的表面做了淬火处理，硬度达到HRC45以上，长期绕制钢丝也不会出现表面拉毛或者磨损的问题，保证弹簧内径的尺寸稳定性，基座采用整体铸铁材质，减震性好，操作过程中不会出现晃动，各个滑动配合面都做了润滑槽设计，定期加注少量润滑脂就能保证长期使用无卡滞。
