带法兰防齿隙调节螺母组件结构

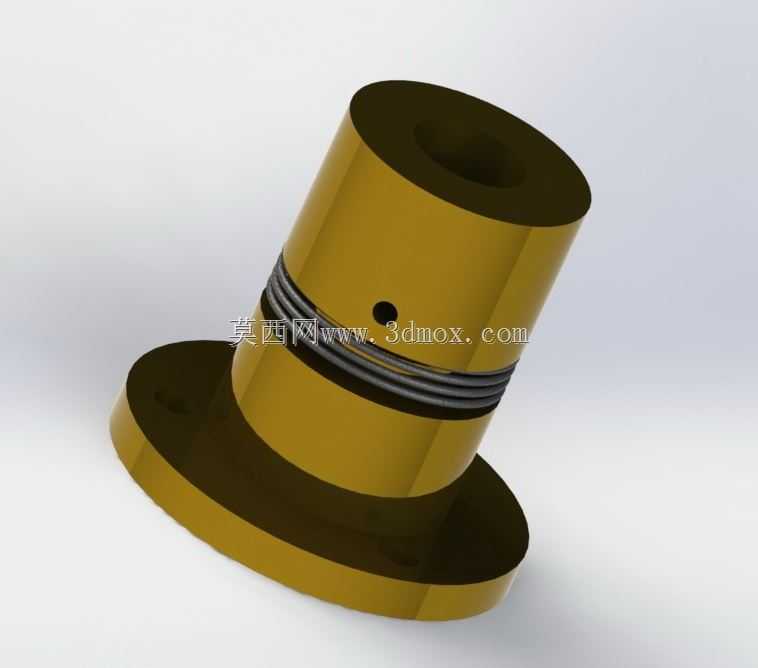

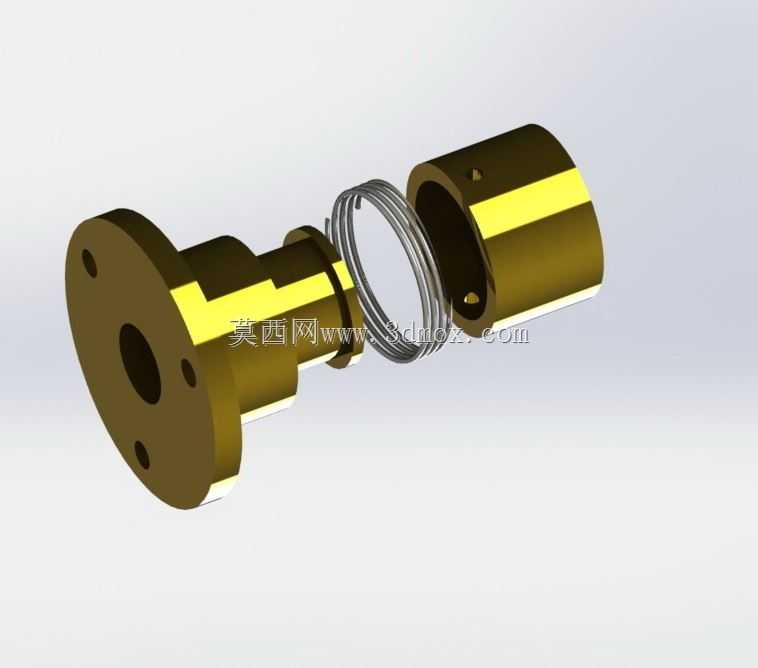

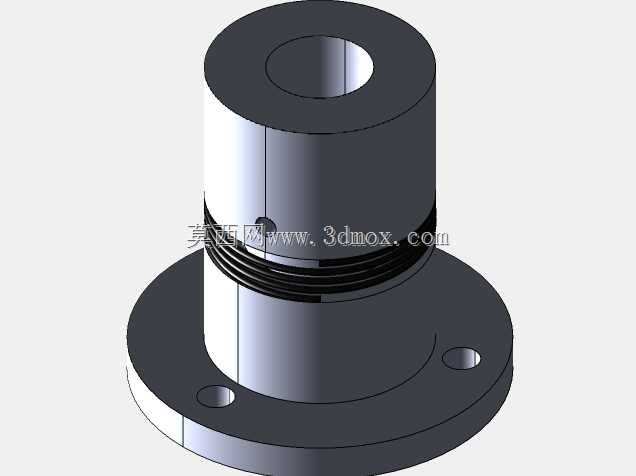

　　在做小型数控进给轴改装的时候，最头疼的就是普通梯形螺母用久了出现的回程间隙，打表测出来动辄十几丝的空程，做精铣或者点位定位的时候误差根本压不住，这款防齿隙螺母就是针对这类轻载进给场景做的消隙结构，不是那种硬顶死的双螺母预紧，靠内置的弹簧提供持续的轴向张紧力，能自动补偿螺纹副长期磨损产生的间隙，不用频繁拆开调整预紧垫片，维护起来省事很多。整个组件拆分开是三个核心部分：带安装法兰的主螺母体、配套的副调节螺母、以及套在两者之间的圆柱螺旋压缩弹簧。主螺母的法兰端做了三孔均布的安装位，孔位是沉头设计，装配的时候用内六角螺钉直接把整个螺母组件锁在设备的安装立板上，法兰端面和安装面贴合的时候要注意清理结合面的毛刺，

　　不然锁紧紧固螺钉之后螺母轴线会歪，直接导致丝杆传动卡滞、磨损加快。主螺母和副螺母的内螺纹是同规格的梯形传动螺纹，和适配的丝杆配合的时候，两个螺母分别和丝杆螺纹的两个不同侧面贴合，中间的弹簧始终把两个螺母往相反的轴向方向推开，这样不管丝杆正转还是反转，始终有一个螺母的螺纹侧面和丝杆紧密贴合，从根源上消除了螺纹配合间隙带来的回程空程，这种消隙方式的好处是预紧力是弹簧提供的柔性力，不会像刚性预紧那样把螺纹副压得太紧导致传动扭矩陡增、磨损加快，尤其适合小型桌面数控机床、3D打印机Z轴、小型线性滑台这类轻载、需要频繁正反转的传动场景。从安装边界来看，法兰端的外径要比安装板上的过孔大出足够的压接宽度，保证螺钉锁紧之后法兰不会变形，螺母主体的圆柱段外径要和安装板上的定位孔做小间隙配合，装配的时候可以靠这个定位孔保证螺母和丝杆的同轴度，不用反复打表找正；副螺母的外圆做了防滑的直纹滚花？不对，看模型上副螺母是光面外圆，上面有两个径向的紧定螺钉孔，等弹簧预紧力调整到合适的大小之后，拧紧紧定螺钉把副螺母和主螺母的相对位置锁死，防止设备运行过程中振动导致副螺母跟转、预紧力失效。设计的时候特意把弹簧的容纳槽做在了两个螺母相对的端面上，弹簧完全藏在槽里，不会露在外面被切屑、灰尘卡进去，日常使用的时候只要定期在螺纹副上抹一点润滑脂就行，不用特意清理弹簧位置的杂物，比那种外露弹簧的消隙螺母可靠性高很多。实际选型的时候要注意，

　　这个螺母的额定负载是由螺纹副的接触强度和弹簧的预紧力共同决定的，不能用在重载传动的场合，比如大型机床的进给轴就不适用，负载太大的话弹簧的预紧力顶不住轴向切削力，还是会出现间隙，但是在桌面级的小型加工设备、教学用实验台、小型自动化滑台这类负载不大、对传动精度有一定要求的场景下，这款螺母的性价比非常高，不用买昂贵的滚珠丝杆副，用普通的梯形丝杆配这个消隙螺母就能把回程间隙控制在两三丝以内，完全满足日常的加工和定位需求。建模的时候把三个零件分别做了独立的实体，装配关系完全按照实际装配顺序来：先把弹簧套在主螺母的圆柱段上，再把副螺母拧到主螺母的外螺纹段？不对，哦不对，主螺母和副螺母之间是导向配合，不是螺纹连接，

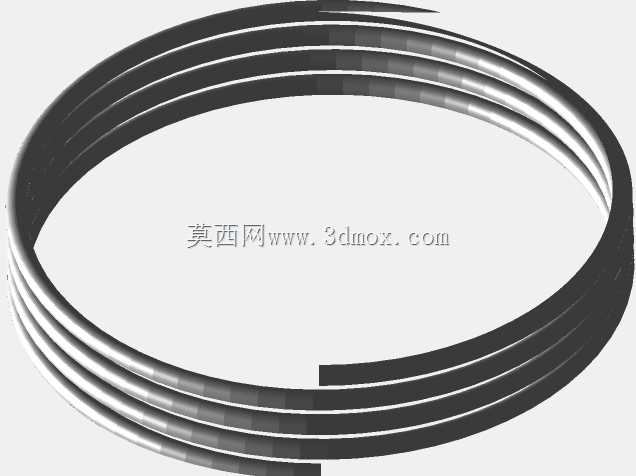

　　副螺母可以沿着主螺母的外圆柱面轴向滑动，不能相对转动，哦对，看模型上主螺母的圆柱段上有轴向的导向键槽，副螺母上有对应的导向凸台，这样两个螺母只能相对轴向移动，不能相对转动，保证两个螺母的螺纹牙型始终对齐，不会出现错牙导致卡滞的问题，这个细节很重要，很多新手做消隙螺母的时候容易忽略周向定位，结果弹簧一推两个螺母相对转了半圈，螺纹直接错牙，丝杆根本拧不进去。弹簧的线径、中径和有效圈数是按照需要的预紧力算的，预紧力大概是额定轴向负载的1/10左右，既能保证消隙效果，又不会给丝杆传动带来太大的额外阻力，弹簧的两端都做了磨平处理，装配的时候不会出现弹簧歪斜、预紧力偏载的问题。整个螺母的外形没有多余的凸起结构，除了法兰盘之外其余部分都是等直径的圆柱，安装的时候占用的径向空间很小，在设备内部布局紧张的时候也能装得下，不会和周围的导轨、电机座之类的零部件产生干涉。
