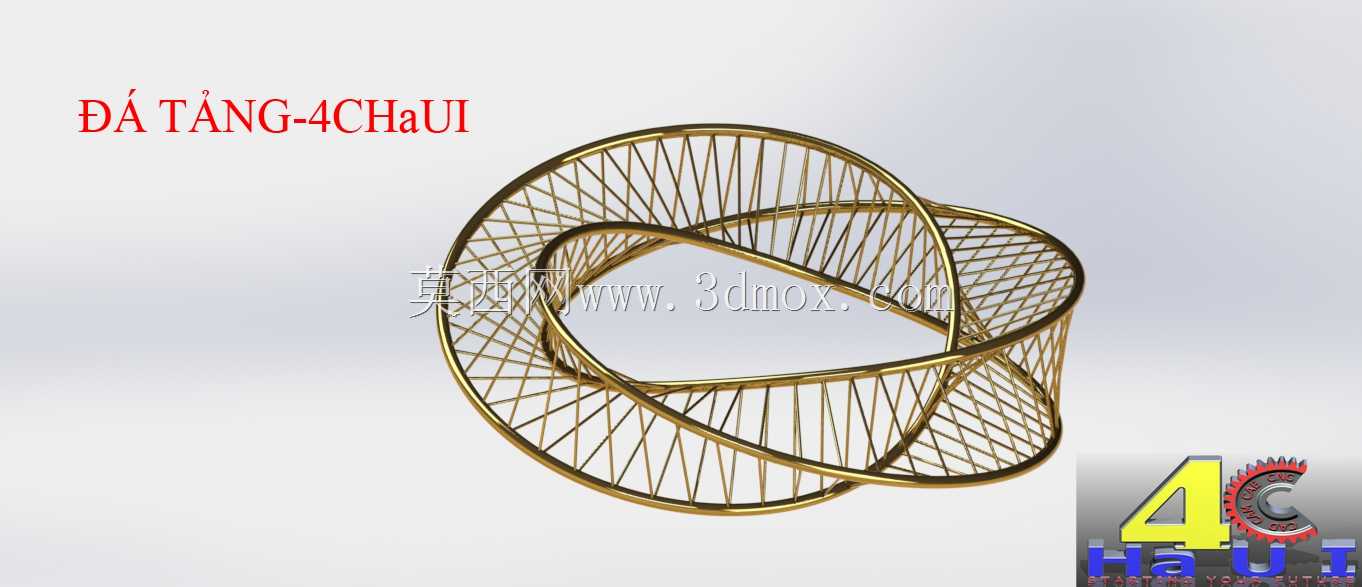

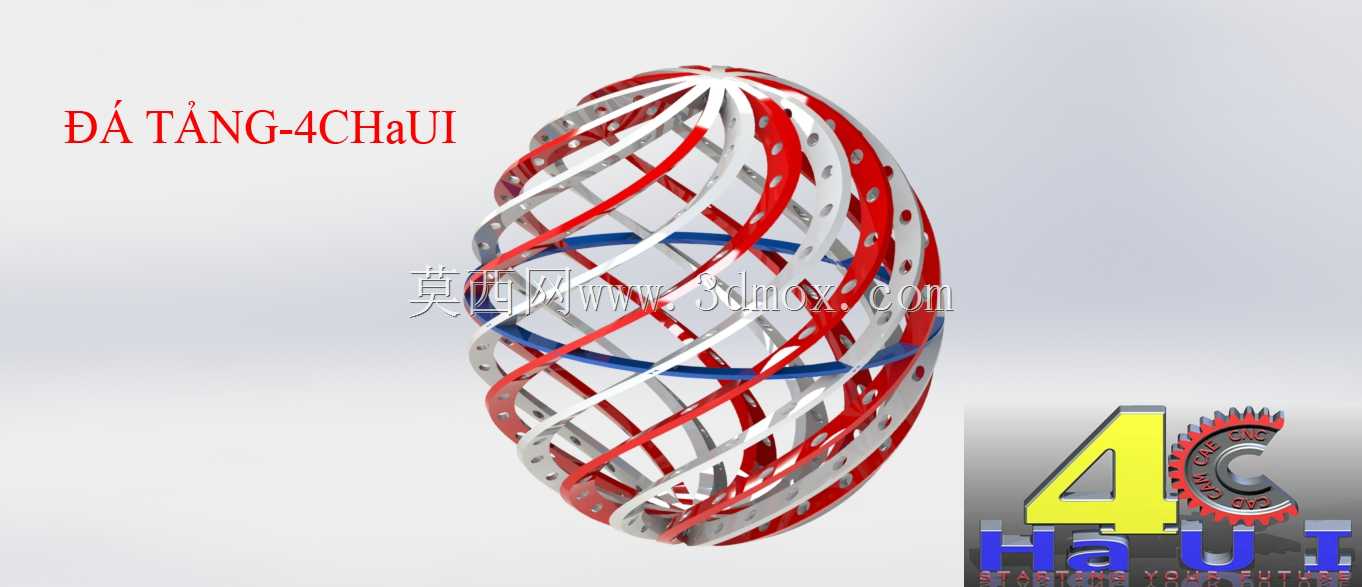

交错环式镂空金属装饰构件三维造型

　　该交错环式镂空构件的设计，最初源于商业空间美陈装置的结构需求，在高端商场中庭吊饰、品牌展厅艺术装置、户外景观金属雕塑这类场景中，传统实心环形构件存在自重过大、安装荷载超标、视觉厚重压抑的问题，因此采用线框式镂空结构来平衡结构强度与视觉通透感。从实际落地的安装边界来看，该构件的外轮廓包络尺寸控制在直径1200mm的球形空间内，所有金属杆件的端点均落在三个相互扭转60度的环形轨迹上，安装时仅需在三个环的交汇节点处设置吊装点，单组构件的总重量控制在18kg以内，适配常规商业建筑顶面的吊装荷载要求，无需额外加固建筑结构。设计过程中首先确定三个环形的空间扭转角度，通过空间曲线投影的方式确定每根径向连接杆的端点坐标，避免杆件之间出现空间干涉，

　　所有杆件的直径统一为8mm，相邻连接杆的间距控制在45mm，既保证了从各个视角观察时的线框密度均匀，不会出现局部过密遮挡视线或者过疏导致结构松散的问题，同时也满足金属弯管加工的最小折弯半径要求，不需要定制特殊的弯管模具，常规的管材折弯设备即可完成加工。构件的三个主环采用直径12mm的金属圆管弯制，环与环之间的交汇位置采用满焊连接，焊接后打磨平整做电镀金色处理，表面呈现哑光金属质感，在灯光照射下会形成层次丰富的光影效果，不会产生刺眼的高光反射。从功能特性来看，该镂空结构的风阻系数仅为同尺寸实心环结构的17%，在户外场景使用时可以有效降低风荷载对安装基座的冲击力，同时镂空结构不会积留雨水，减少了后期清洁维护的工作量。

　　在建模过程中需要重点控制空间曲线的连续性，所有环形轨迹均采用G2连续的空间样条曲线，保证弯管加工时不会出现局部折痕，径向连接杆与主环的连接位置全部采用垂直于主环切线的方向装配，确保焊接时的接触面积足够，连接强度满足长期使用的要求。考虑到运输便利性，该构件可以拆分为三个独立的环形组件，每个组件的最大外轮廓尺寸不超过1200mm800mm200mm，可以通过常规物流渠道运输，现场安装时仅需在预设的定位节点处焊接固定即可，不需要复杂的安装工装。该结构除了作为装饰构件使用外，也可以通过调整杆件直径和环体尺寸，适配工业设备的防护网罩、通风口格栅、灯具外罩等场景，当作为设备防护网使用时，

　　将杆件间距调整为12mm即可满足手指无法伸入的安全防护要求，同时不影响通风散热效果。设计时还预留了表面处理的工艺余量，所有杆件的相交位置都做了0.5mm的间隙补偿，避免电镀或者喷漆时出现积液导致的表面瑕疵，构件的所有棱边都做了R0.3mm的圆角处理，消除加工后的锐边，避免安装和使用过程中出现划伤风险。从结构受力角度分析，三个相互交错的环形结构形成了自稳定的空间桁架体系，在承受竖向吊装荷载时，荷载会通过径向连接杆均匀分散到三个主环上，不会出现局部应力集中的问题，通过有限元模拟验证，在承受10倍自重的竖向荷载时，构件的最大变形量不超过2mm，完全满足长期使用的刚度要求。
