高精度外径千分尺精密测量工具结构

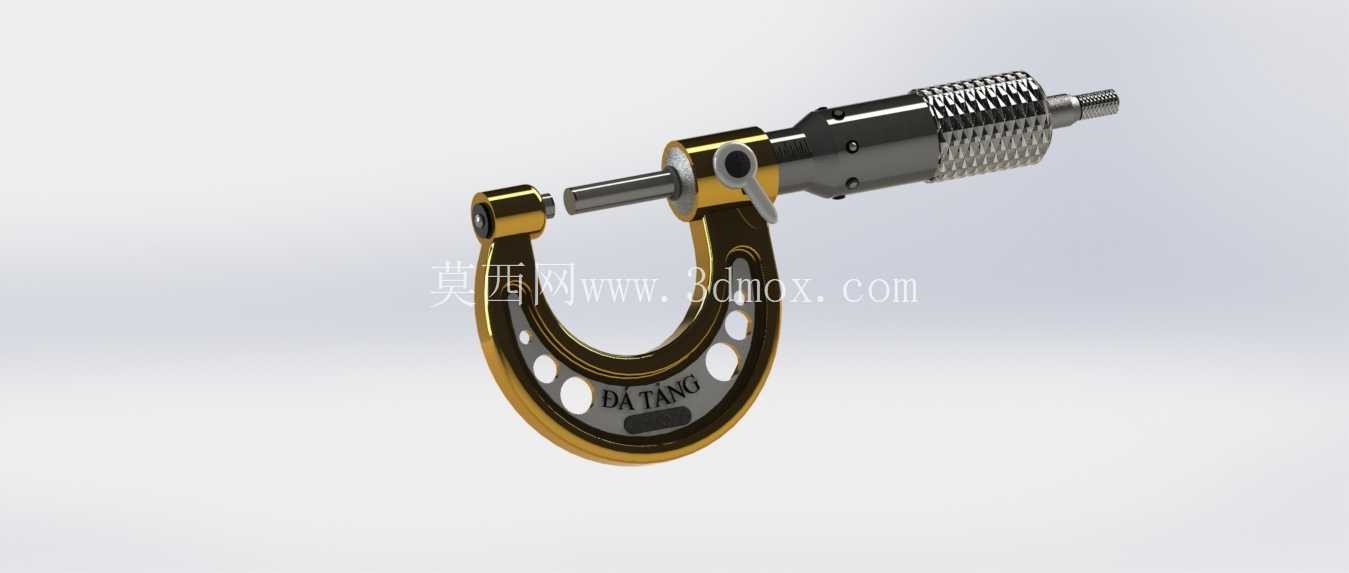

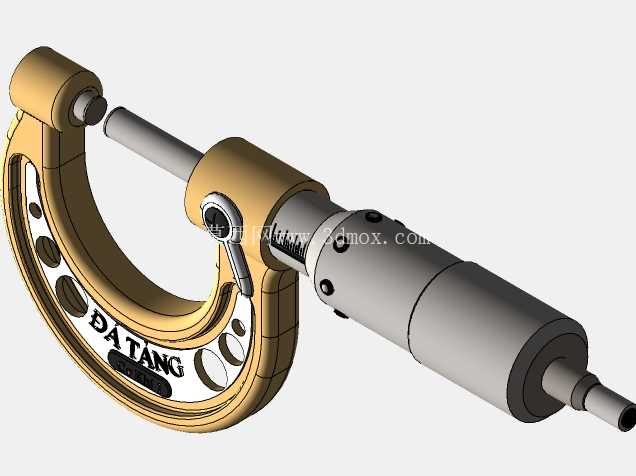

　　在机械加工现场的尺寸终检环节，外径千分尺是一线质检与操作工人手必备的接触式测量器具，这套三维结构完整还原了机械式外径千分尺的全部核心传动与夹持部件，可直接用于量具结构教学、测量原理演示、工装夹具配套设计的参考数据源。从实际使用场景来看，这类千分尺主要覆盖0-25mm量程段的精密外径检测，适配普通车床、磨床、铣床加工后的工件尺寸核验，测量精度可达0.01mm，能够满足IT6-IT8级公差的工件检测需求，不管是小批量机加工车间的工序间抽检，还是计量室的精密件复检，都能稳定提供可靠的尺寸读数。

　　整套结构的设计完全遵循阿贝测量原则，测微螺杆的轴线与被测工件的尺寸线完全重合，从根源上规避了阿贝误差对测量结果的影响，尺架部分采用了弓形镂空结构设计，在保证整体结构刚性的前提下尽可能降低了量具自重，长时间手持测量也不会产生明显的疲劳感，尺架表面的镀金防护层既可以提升耐腐蚀性能，也能在车间多油污、多切削液的使用环境下避免尺架锈蚀，延长量具的实际使用寿命。测微螺杆部分采用了精密梯形螺纹传动，螺距严格控制为0.5mm，配合固定套管上的毫米刻度与微分筒上的50等分圆周刻度，能够实现0.01mm的最小读数值，棘轮测力装置的结构在模型中做了完整还原，当测砧与工件表面接触压力达到额定值时，棘轮会发出空转的咔咔声响，避免不同操作人员的施力差异导致测量值偏差，也能防止测力过大造成测微螺杆螺纹磨损、测量面压伤的问题。锁紧装置的拨杆结构位于尺架靠近测微螺杆的一侧，扳动拨杆即可通过内部的弹性夹套锁紧测微螺杆位置，方便在取下量具后读取数值，避免移动过程中螺杆窜动导致读数偏移。从安装与适配边界来看，这套千分尺的整体弓形架开口深度为32mm，能够覆盖常规轴类、盘类零件的外径测量需求，测砧与测微螺杆的测量面采用硬质合金镶片结构，硬度可达HRC62以上，长期使用也不会出现磨损凹陷，保证测量面的平面度与平行度符合计量标准。

　　隔热板结构设置在尺架的手持位置，能够避免人体手部温度传递到金属尺架上造成热胀冷缩，影响测量精度，这一细节在精密测量场景下尤为关键，尤其是在恒温计量室中检测高精度零件时，手部温度带来的尺架形变可能造成数微米的测量误差，隔热结构的存在能够有效抵消这部分影响。在结构建模过程中，所有配合面的公差都按照实际量具的装配要求做了预留，测微螺杆与尺架导向孔的配合采用H7/g6间隙配合，既保证螺杆转动顺滑无卡滞，又不会出现径向窜动影响测量精度，微分筒与固定套管的同轴度控制在0.02mm以内，刻度线对齐时无明显视差。

　　尺架上的品牌标识区域做了凹陷处理，可根据实际使用需求替换不同的品牌标识内容，测量面的粗糙度建模时按照Ra0.05μm的镜面要求做了表面特征还原，贴合实际量具的测量面加工工艺。这套结构除了用于量具本身的设计参考外，还可以作为机加工教学场景的演示模型，帮助新入行的操作人员理解螺旋测微的基本原理，掌握千分尺的正确使用与读数方法，也可以用于虚拟仿真教学系统中的量具操作模块开发，还原真实的测量操作手感与读数逻辑。在配套工装设计领域，这套模型也可以作为千分尺座、千分尺专用校准工装的设计参考，准确匹配千分尺的外形尺寸与夹持位置，保证工装与量具的适配性。需要注意的是，这类机械式千分尺在使用时需要定期校准零位，测量前需清洁两个测量面，确认零位读数准确后再开展测量工作，测量过程中需保持测微螺杆轴线与被测工件的轴线垂直，避免斜向测量带来的尺寸误差。整套模型的结构拆分完全按照实际装配顺序设计，可直接用于生成爆炸图、装配工艺卡片等技术文档，为量具的生产装配、维修维护提供直观的结构参考。
