创意异形多圈螺旋弹簧结构设计

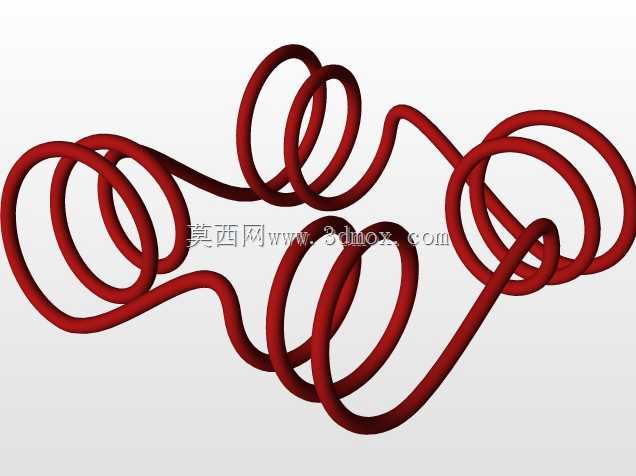

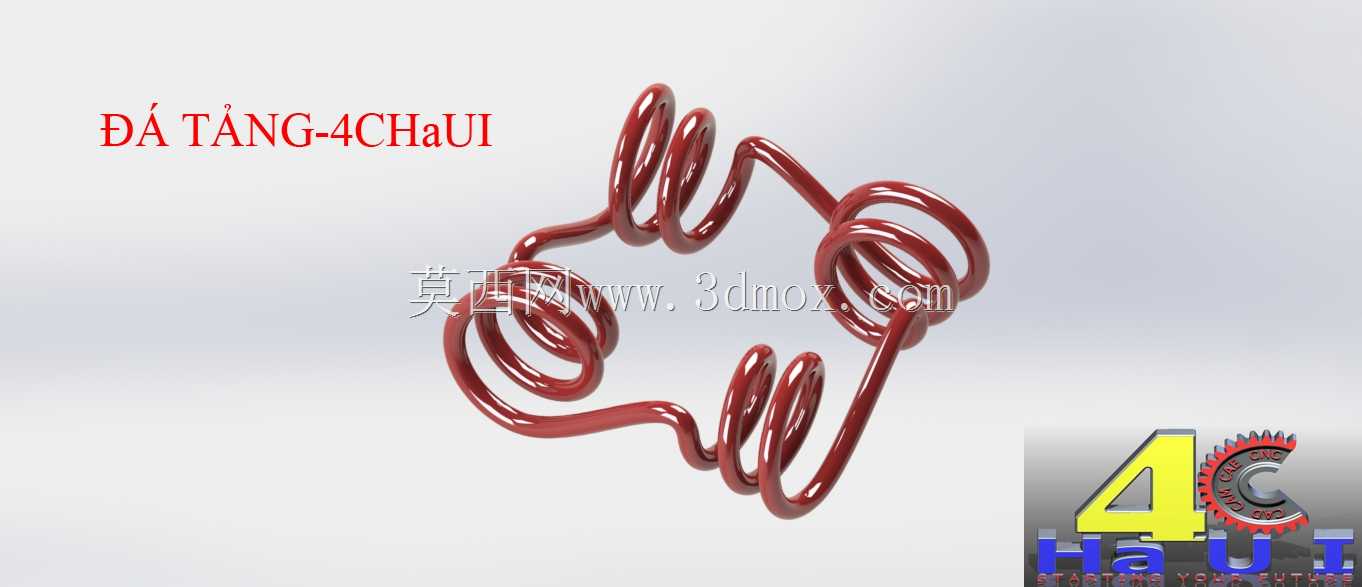

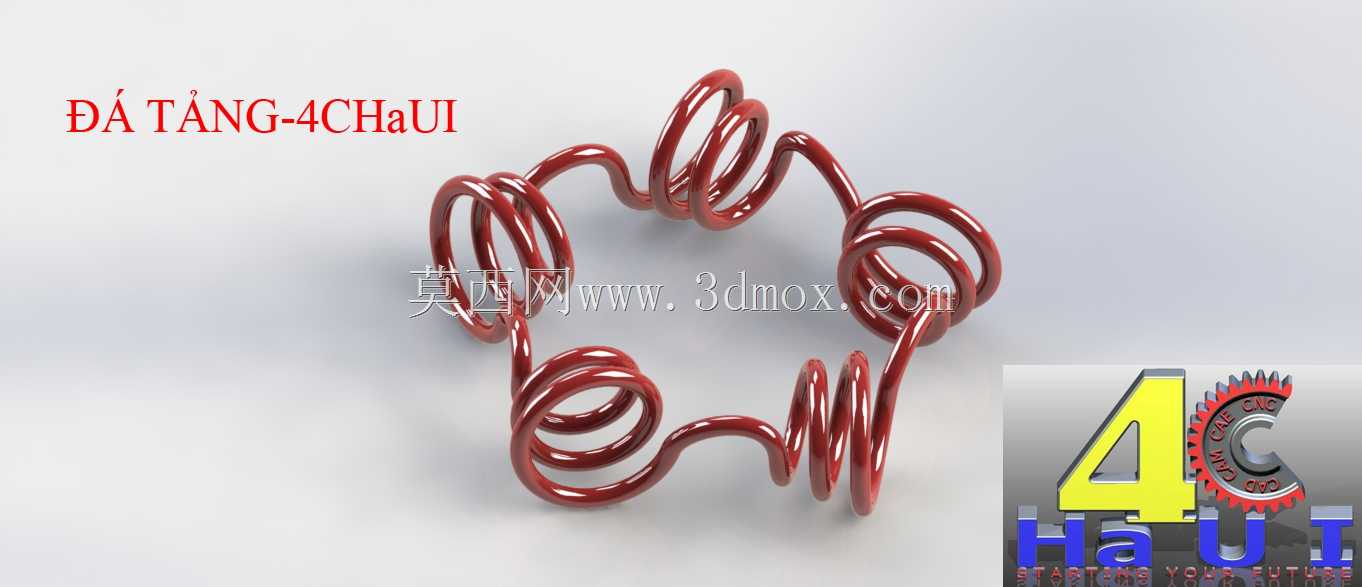

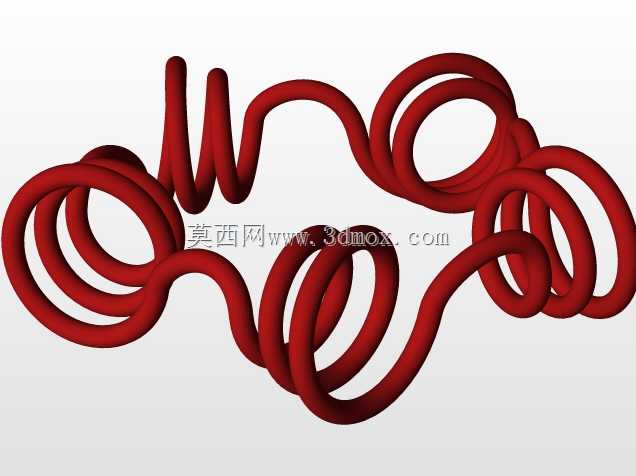

　　在非标弹性元件的设计场景中，这类异形多圈螺旋弹簧的应用往往跳出了常规圆柱螺旋弹簧的使用边界，常见于需要多点位弹性支撑、特殊行程缓冲或是定制化复位需求的工装夹具、小型机电设备内部，部分文创类机械装置、定制化演示教具中也会用到这类非规则轮廓的弹性件，来匹配特殊的安装空间与受力要求。从实际功能来看，该弹簧通过多组独立螺旋圈段配合过渡弯曲段的结构，能够在不同方向上提供差异化的弹性刚度，区别于普通圆柱弹簧仅沿轴向提供弹力的特性，这种异形轮廓的弹簧可以在周向多个点位同时提供弹性支撑力，适配非规则接触面的抵接需求，比如在异形曲面的工件定位工装中，这类弹簧可以贴合工件的轮廓边缘提供均匀的弹性顶紧力，避免常规弹簧单点顶紧造成的工件偏斜、压痕问题。

　　设计这类弹簧时，首先要明确安装边界的轮廓约束，整个弹簧的外轮廓需要完全嵌入预设的安装槽内，不能出现超出安装边界的圈段，否则会在压缩过程中与周边结构发生干涉；过渡弯曲段的曲率半径需要结合弹簧丝的直径做匹配，过小的弯曲半径会造成弹簧丝内部应力集中，在反复压缩回弹过程中出现断裂失效，通常过渡段的曲率半径要大于弹簧丝直径的3倍以上，保证冷卷成型时不会出现弹簧丝表层的裂纹缺陷。各段螺旋圈的节距设计也需要结合对应位置的受力需求做差异化调整，受力较大的支撑点位可以适当减小节距、增加有效圈数来提升该位置的承载能力，受力较小的辅助定位段可以适当放大节距，在保证弹力足够的前提下降低整体的刚度，避免弹力过大造成装配困难。从安装适配的角度来看，

　　这类异形弹簧没有统一的端部并圈磨平结构，需要根据安装位的定位特征来设计端部的走向，比如端部可以做小角度的折弯处理，卡入安装座的预留定位孔内，避免弹簧在压缩回弹过程中出现周向转动、移位的问题；弹簧丝的直径选择需要结合整体的轮廓尺寸做匹配，过粗的丝径会造成整体刚度过大，无法达到设计要求的压缩行程，过细的丝径则会导致弹力不足，无法满足支撑、复位的功能需求，同时还要兼顾疲劳寿命的要求，在频繁往复动作的使用场景下，需要保证弹簧的极限应力低于材料的疲劳许用应力，避免过早出现失效。在实际建模过程中，需要先绘制整体的中心引导线，引导线的轮廓要完全匹配安装空间的走向，各段螺旋圈的中心要与引导线的对应段重合，过渡段的曲线要做曲率连续处理，

　　避免出现硬拐点造成扫描特征失败，同时要预留出弹簧压缩后的变形空间，保证弹簧被压缩到极限行程时，各圈段之间不会出现并圈挤压的问题，尤其是相邻螺旋圈段的间距要大于弹簧丝直径，防止压缩过程中圈与圈之间发生摩擦磨损，影响使用寿命。这类弹簧的表面处理通常根据使用场景选择，普通室内工装场景可以做喷塑处理提升外观质感与防锈能力，存在腐蚀介质的使用场景则需要做镀锌或是钝化处理，部分对弹力稳定性要求高的场景还需要做回火定型处理，消除冷卷成型过程中产生的内应力，避免长期使用后出现弹力衰减、轮廓变形的问题。
