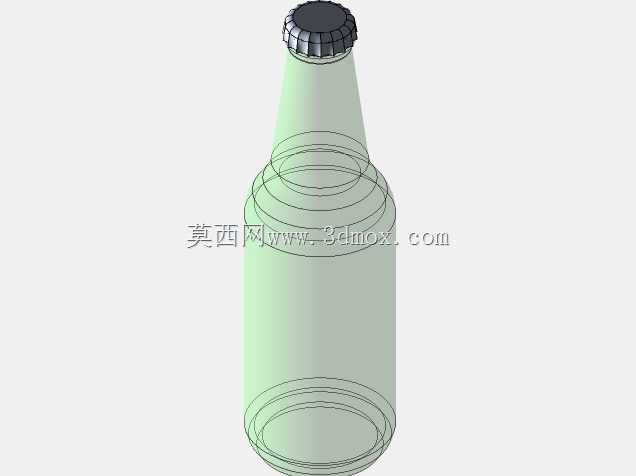

带密封瓶盖的玻璃啤酒瓶及配套开瓶器

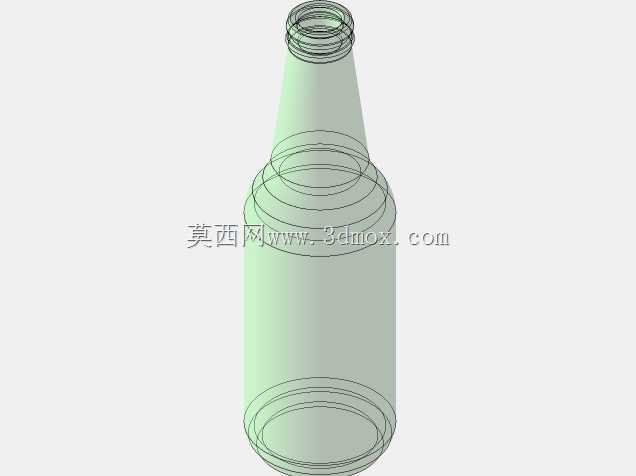

　　日常餐饮流通场景里，玻璃啤酒瓶是散装、瓶装酒水最常用的盛装载体，配套的金属开瓶器则是餐饮门店、家庭场景中开启密封瓶盖的必备手动工具，二者的结构设计直接关联酒水密封存储可靠性与日常使用的便捷性。先看啤酒瓶的结构设计，整体采用窄颈扩肩的回转体造型，瓶身主体为等直径圆柱段，这部分是盛装酒液的核心容积区，圆柱造型既便于自动化灌装线的夹持输送，也能在堆码运输时让瓶身受力均匀，减少运输过程中的应力破损；从圆柱段向上逐步收窄形成锥形肩部，再过渡到小直径的瓶口段，瓶口外侧加工有连续的环形锁紧凸棱，用来和金属皇冠盖的折边咬合，实现瓶口的密封锁紧，凸棱的截面尺寸、轴向间距都严格匹配通用皇冠盖的锁紧尺寸，保证压盖后密封胶圈能完全贴合瓶口端面，

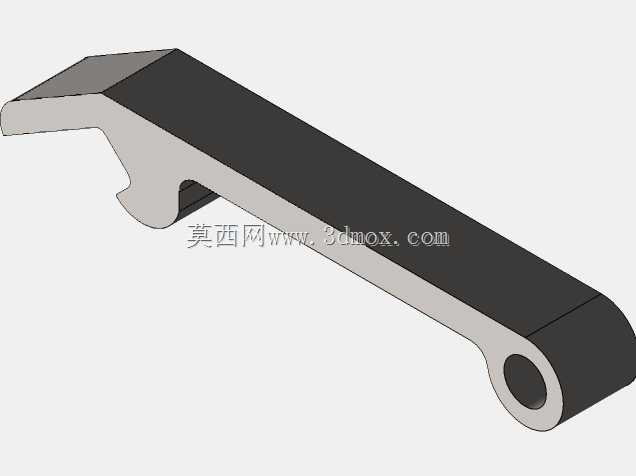

　　避免酒液渗漏、二氧化碳逸散。瓶身的壁厚设计遵循梯度分布原则，底部位置壁厚最大，做内凹的球面底结构，一方面提升瓶身竖直放置的稳定性，另一方面抵消灌装、运输过程中底部受到的冲击载荷，瓶身主体圆柱段壁厚均匀，保证玻璃料坯吹制时的成型一致性，肩部到瓶口的位置壁厚逐步增加，提升瓶口的结构强度，避免压盖、开瓶过程中瓶口出现崩裂。配套的开瓶器采用杠杆式工作原理，头部设计有与皇冠盖折边匹配的卡口，卡口内侧做卡爪结构，使用时卡爪勾住瓶盖下沿的折边，开瓶器头部的顶块抵在瓶盖顶面中心位置，通过手部施加在手柄端的力，利用杠杆力矩撬动瓶盖折边变形，让瓶盖与瓶口凸棱脱开，实现无破损开瓶。开瓶器的整体尺寸适配成年人手部握持，手柄长度经过力矩核算，

　　既保证开瓶时不需要施加过大的手部握力，也不会因为力臂过长导致开瓶时瓶盖瞬间弹飞造成安全隐患。从建模逻辑来看，啤酒瓶的建模优先绘制轴向截面的轮廓线，通过回转命令生成瓶身主体曲面，再对瓶口凸棱、底部内凹结构做局部特征切除与加厚，玻璃材质的半透明效果通过曲面分层的透明度参数实现，还原真实玻璃瓶的光线折射观感；瓶盖部分采用钣金特征建模，先绘制皇冠盖的平面轮廓，通过压凹、折边命令生成带密封胶圈卡槽的瓶盖结构，表面的防滑滚花通过圆周阵列特征实现，还原金属瓶盖压合后的真实形态。开瓶器的建模从头部卡口的轮廓入手，先确定卡爪与顶块的相对位置，保证卡口尺寸能完全适配瓶盖的外径，再延伸出手柄结构，手柄边缘做圆角过渡处理，避免使用时硌手，

　　整体采用等厚度钣金结构，保证足够的结构强度的同时控制自身重量，便于日常携带与存放。在实际应用场景中，这类标准化的啤酒瓶结构适配全自动化的啤酒灌装生产线，从洗瓶、灌装、压盖到贴标的全流程都能和通用灌装设备的夹具、输送轨道匹配，不需要额外定制工装；配套的开瓶器除了手动使用场景，也可以集成在吧台操作台、冰箱侧门等固定位置，作为固定开瓶工具使用，其卡口尺寸的通用性可以适配绝大多数标准皇冠盖的玻璃瓶装饮品，不局限于啤酒类产品。结构设计过程中需要重点关注几个边界条件：一是啤酒瓶的整体高度与瓶身直径比例，要符合常规啤酒周转箱的格位尺寸，保证单箱盛装数量固定，堆码时不会出现倾倒；二是瓶口凸棱的位置精度，要保证压盖机的压头下压时，皇冠盖的折边能完全卡在凸棱下方，密封胶圈的压缩量控制在合理区间，压缩量过小会导致密封失效，压缩量过大则会导致瓶口受力过大出现暗裂；三是开瓶器的卡爪深度，要保证勾住瓶盖折边时不会滑脱，同时顶块的位置要正对瓶盖中心，避免开瓶时力矩偏移导致瓶口碎裂。
