带防烫手柄导流口金属量杯结构设计

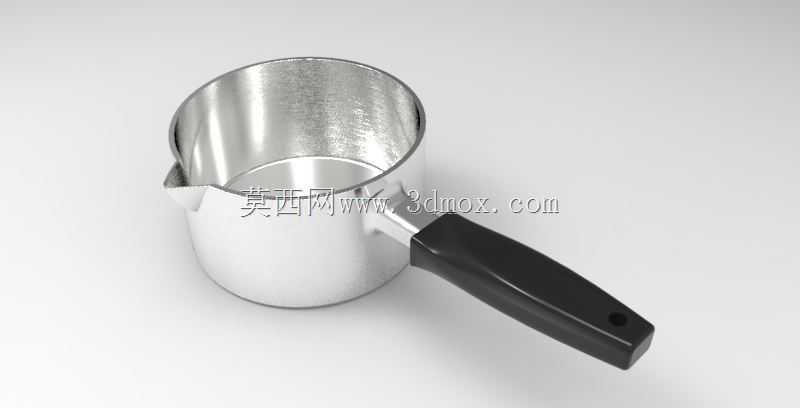

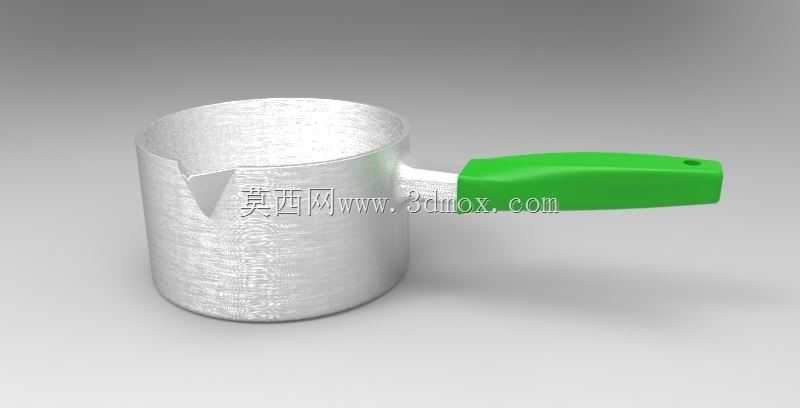

　　这款带侧置手柄的金属杯体结构，日常应用场景覆盖餐饮制作、手工加工、实验室小容量液体量取多个领域，在咖啡拉花作业中可借助导流口实现奶泡的精准注出，在手工蜡烛制作场景中可承装熔融状态的蜡液完成定点浇注，在小型化工实验场景中也可作为常温或中温液体的临时承装容器，适配多种需要精准控制液体流出轨迹的作业需求。杯体整体采用直筒型回转结构设计，内壁做镜面抛光处理，既降低液体残留挂壁的概率，也能减少日常清洁的工作量，杯壁厚度控制在均匀的1.2mm区间，既保证承装高温液体时的结构刚性，不会因为握持受力出现侧壁形变，也能控制整体重量，长时间握持作业不会产生明显的负重感。杯口位置的导流口做了内收式的弧面过渡设计，没有尖锐的折角，

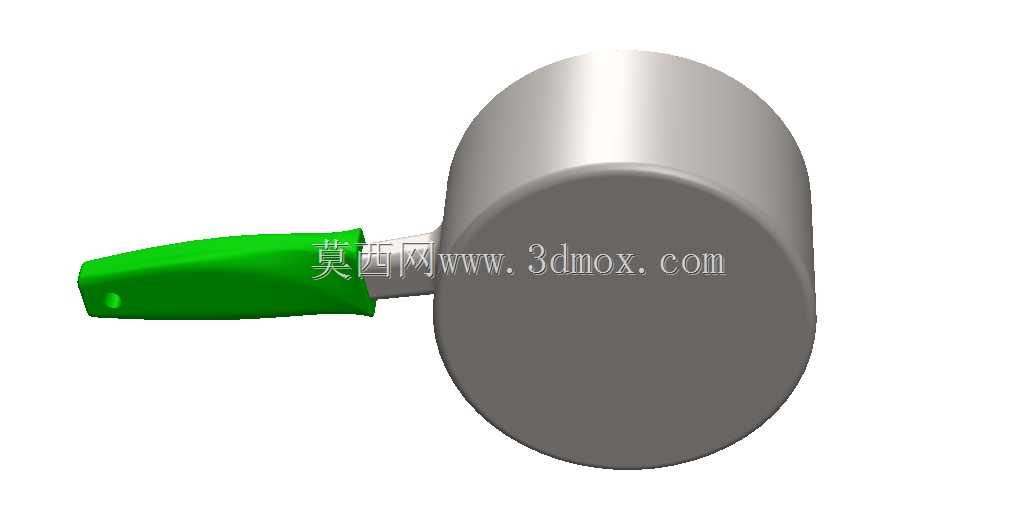

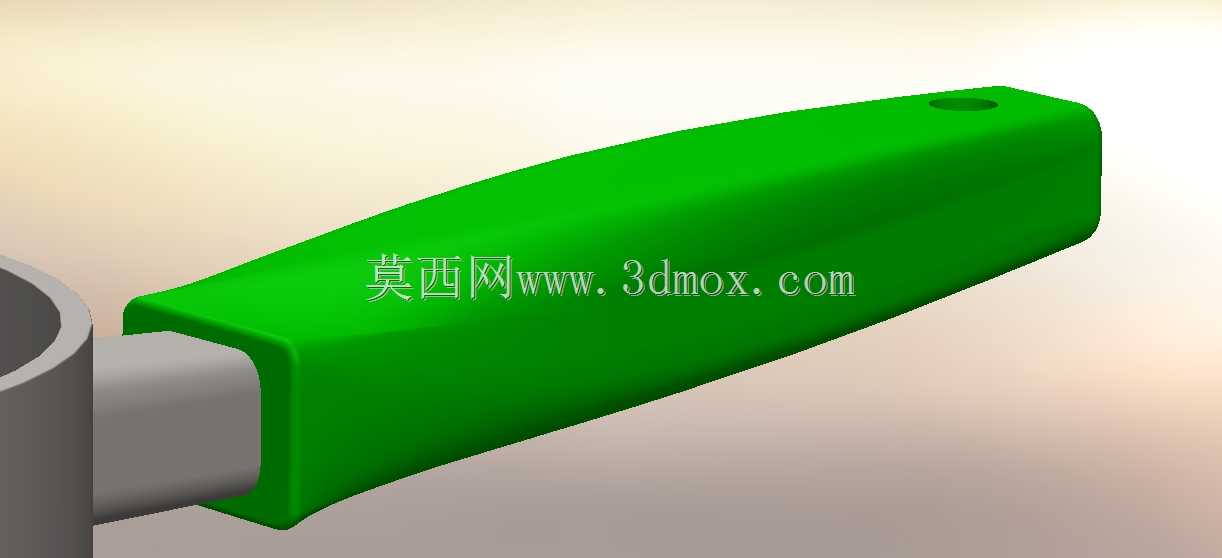

　　倾倒液体时液流会顺着导流口的弧面汇聚成柱状流出，不会出现沿杯壁外淌的撒漏问题，导流口的宽度设置为15mm，既可以保证粘稠类液体的顺畅流出，也不会因为开口过大导致液流速度过快难以控制。侧置的手柄采用隔热材质制作，和金属杯体之间通过两个嵌入式的固定铆钉完成连接，固定点位分别靠近手柄的上下两端，保证手柄和杯体连接的稳定性，长期握持施力也不会出现手柄松动脱落的问题；手柄的外形做了贴合人手握持弧度的曲面设计，握持位置的截面做了圆角过渡，没有尖锐棱角，长时间握持不会产生硌手的不适感，手柄末端做了轻微的加宽处理，握持时可以更好的分担杯体及内容物的重量，降低手腕的受力负荷。杯体底部做了微收的平底设计，放置在水平台面上时可以保证足够的接触面积，

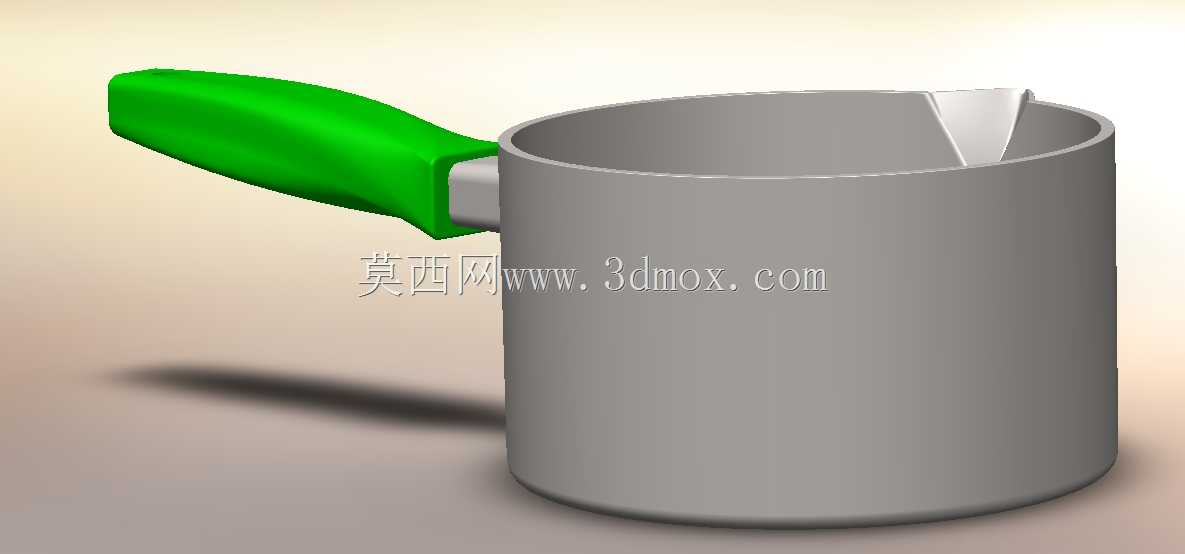

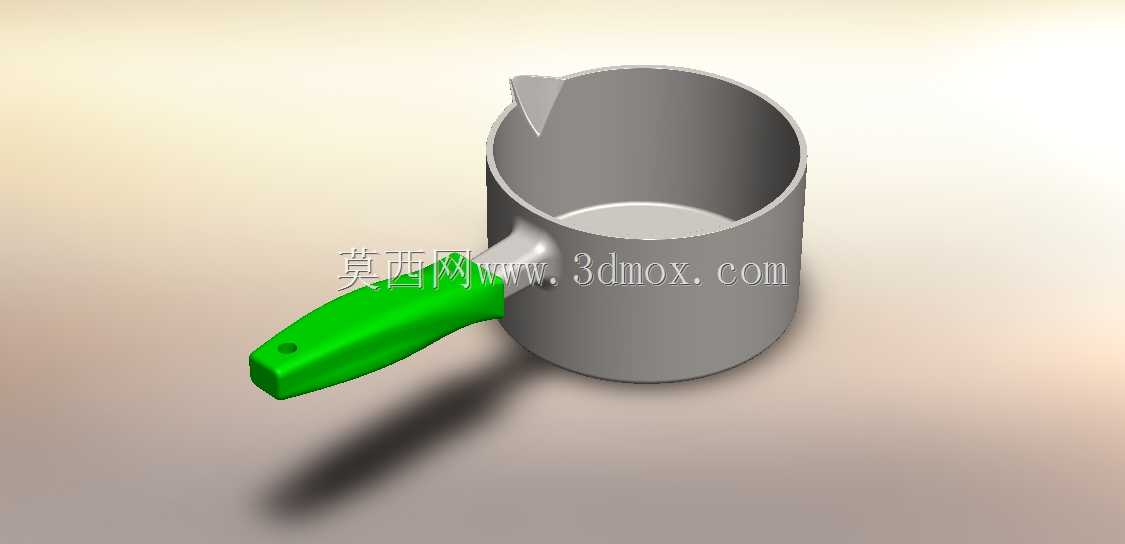

　　不会出现放置不稳侧翻的问题，底部边缘做了0.5mm的圆角过渡，不会因为边缘过于锋利划伤操作台面，也能避免日常挪动过程中底部边缘磕碰产生卷边变形。从建模逻辑来看，杯体主体部分采用回转特征生成，先绘制杯壁的截面轮廓线，通过回转命令生成基础杯体结构，再通过拉伸切除的方式加工出杯口的导流口结构，之后单独绘制手柄的曲面轮廓，通过加厚命令生成手柄的实体结构，再添加铆钉的固定特征完成整体装配，建模过程中需要注意手柄和杯体连接位置的圆角过渡处理，避免出现应力集中的问题，同时要保证杯体内壁的曲面连续，没有突兀的折角影响液体的流动。实际使用过程中，该结构可以适配0-100摄氏度的液体承装需求，手柄的隔热设计可以保证在承装80摄氏度以上液体时，

　　手柄表面温度不会超过40摄氏度，避免握持时出现烫伤风险；杯体的容量设置为常规的600ml区间，既可以满足大多数场景下的液体量取需求，也不会因为容量过大导致整体尺寸过大，不便于日常收纳存放。安装边界方面，该结构不需要额外的固定安装结构，可独立放置使用，整体最大外轮廓尺寸为杯体直径90mm，含手柄总长度180mm，总高度100mm，常规的厨房置物架、工具收纳柜都可以轻松容纳，不会占用过多的收纳空间。杯体的金属材质选择食品级304不锈钢，既可以满足接触食品的安全要求，也具备足够的抗腐蚀性能，日常接触咖啡、牛奶、蜡液、弱酸碱实验试剂都不会出现锈蚀问题，使用寿命更长。手柄的隔热材质选用电木材质，具备良好的隔热性能和结构强度，长期接触高温也不会出现变形、开裂的问题，表面做磨砂处理，握持时摩擦力足够，即使手上沾有水渍也不会出现打滑脱手的问题。
