彩色玩具直升机三维建模设计作品

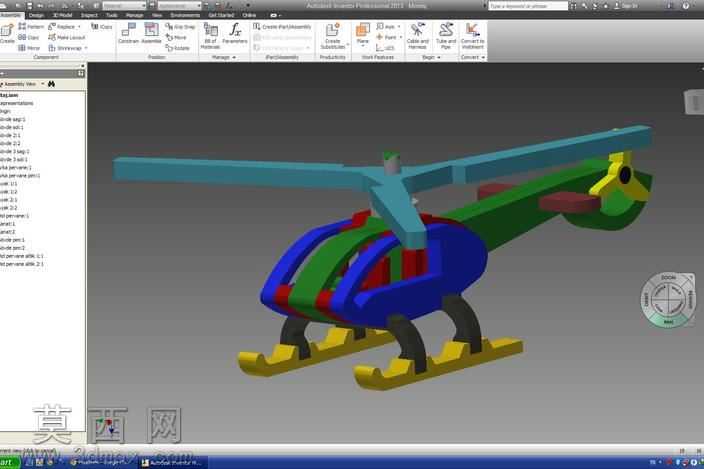

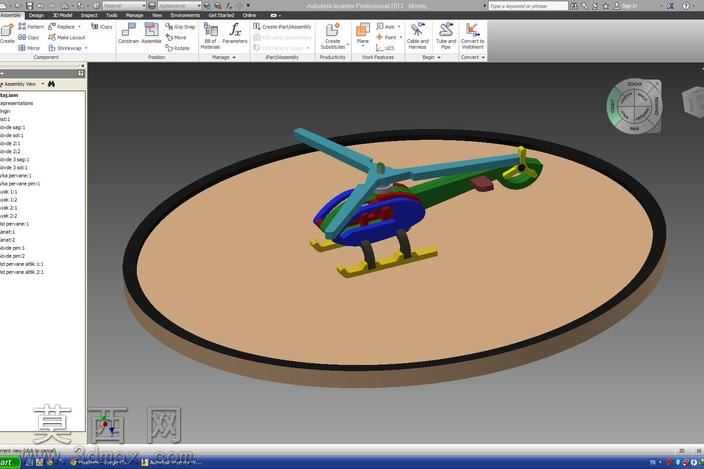

本作品为玩具直升机的三维建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以机身主体为核心基准，绘制闭合轮廓草图后通过拉伸、倒圆角等基础特征生成圆润的座舱壳体，座舱部分采用蓝绿红三色分区的结构设计，通过多实体分割方式划分不同部件的装配边界，确保各部件衔接处无干涉错位。主旋翼部分采用对称式草图绘制桨叶轮廓，通过拉伸生成等厚桨叶结构，再以旋翼主轴为中心完成圆周阵列，保证两片桨叶的角度、尺寸完全一致，尾桨部分采用相同的建模逻辑，在尾梁末端构建小型旋翼结构，还原直升机的气动布局特征。起落架部分采用滑橇式设计，先绘制支撑臂的弯曲路径草图，通过扫掠特征生成黑色支撑臂结构，再在底部构建黄色滑橇主体，对滑橇边缘做圆弧过渡处理，避免尖锐棱角，符合儿童玩具的安全设计要求。材质与渲染阶段，针对不同部件赋予差异化的视觉材质：座舱蓝色部分采用高光泽ABS塑料材质，调整粗糙度参数模拟硬质玩具塑料的亮面质感，绿色机身梁、红色内部结构件分别赋予对应色相的哑光塑料材质，区分不同结构部件的视觉层次；旋翼部分采用半哑光的工程塑料材质，适当降低反光强度，还原塑料桨叶的真实质感；起落架黄色滑橇部分添加轻微的颗粒质感，模拟耐磨塑料的表面特性，黑色支撑臂采用橡胶质感材质，增强起落架的韧性视觉表现。整体建模过程严格遵循玩具产品的结构合理性，各部件之间预留合理的装配间隙，既还原了直升机的经典外观特征，又兼顾了玩具产品的结构安全性，所有特征均保留完整参数化历史记录，可根据后续设计需求调整尺寸比例、更换配色方案，也可直接用于3D打印验证、玩具开模参考等场景，模型结构完整无破面，曲面过渡顺滑，各部件装配关系清晰，能够直观展现玩具直升机的整体造型与结构组成。
