绘图用圆规精密三维结构设计作品

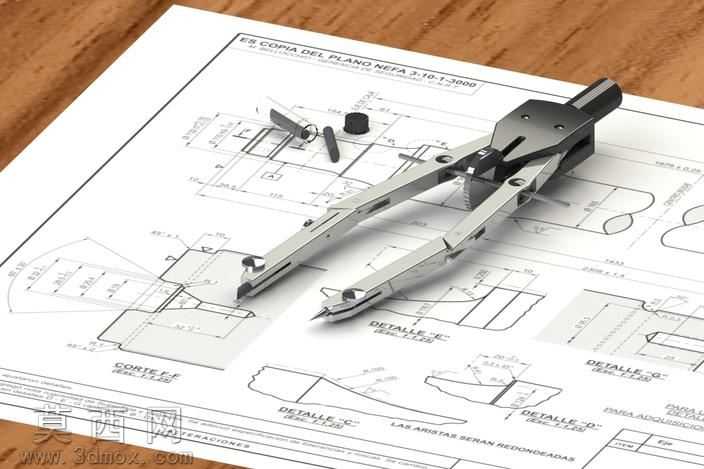

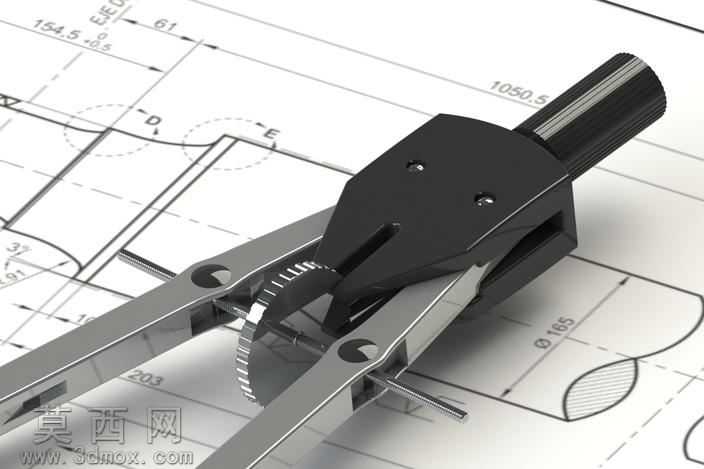

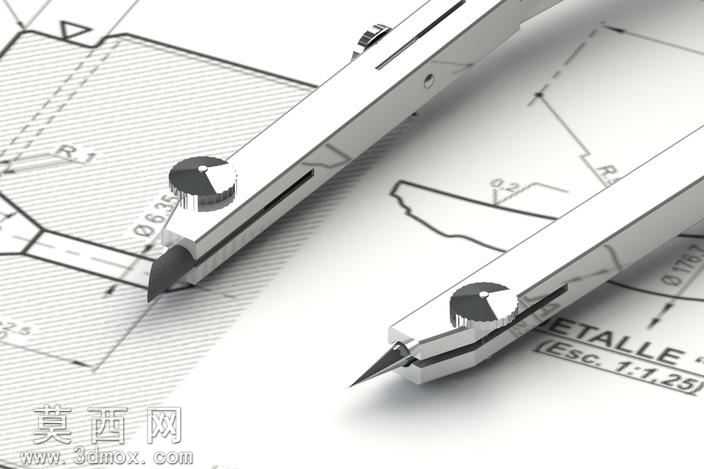

本作品为绘图圆规的三维建模设计成果，建模过程依托专业三维设计软件完成，全程遵循工业级精密建模规范，完整还原了专业绘图圆规的全部结构细节。建模阶段首先从核心功能结构入手，先搭建圆规的主体铰接转轴结构，精准复刻转轴处的阻尼调节组件、锁紧定位结构，确保两个规臂可围绕转轴实现顺滑开合，同时能在任意开合角度下保持稳定锁止，满足绘图时不同半径圆弧的绘制定位需求。针对两个规臂的差异化功能结构，建模时做了精细化区分：其中一侧规臂末端为针尖定位结构，完整还原了针尖固定座、针尖微调锁紧件的细节，保证绘图时针尖可稳定扎入纸面作为圆心支点，不会出现偏移打滑问题；另一侧规臂末端为绘图笔夹持结构，复刻了夹笔座的弹性锁紧片、调节旋钮结构，可适配不同直径的绘图铅笔、针管笔等绘图工具，夹持稳固无松动。材质渲染阶段，针对不同部件的实际材质属性做了对应参数调试：规臂主体采用哑光金属材质，模拟锌合金压铸的细腻磨砂金属质感，还原金属部件的耐磨属性；转轴调节旋钮、夹笔锁紧件采用亮面镀铬材质，突出金属加工的高光质感与精密加工细节；针尖部位采用高硬度不锈钢材质，还原锋利尖锐的金属特质；握持部位做了细微的防滑纹理处理，模拟实际产品的防滑握持设计。结构设计上充分考虑了实际使用的人机工程与功能合理性，规臂的长度比例经过反复校准，确保开合至最大角度时可绘制的圆弧半径符合专业绘图圆规的常规尺寸范围，各部件之间的装配间隙做了精准预留，既保证活动部件的运动顺畅度，又不会出现旷量松动的问题。整体建模严格遵循实物的装配逻辑，所有部件均可实现虚拟拆解与装配验证，完整还原了专业绘图圆规从外观造型到内部功能结构的全部细节，可用于文具产品结构验证、绘图工具类产品展示、机械制图教学演示等多个场景。
