马卡德电触发式开关结构设计

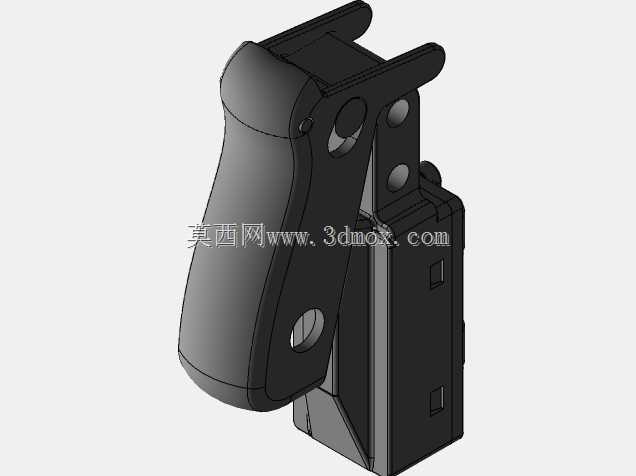

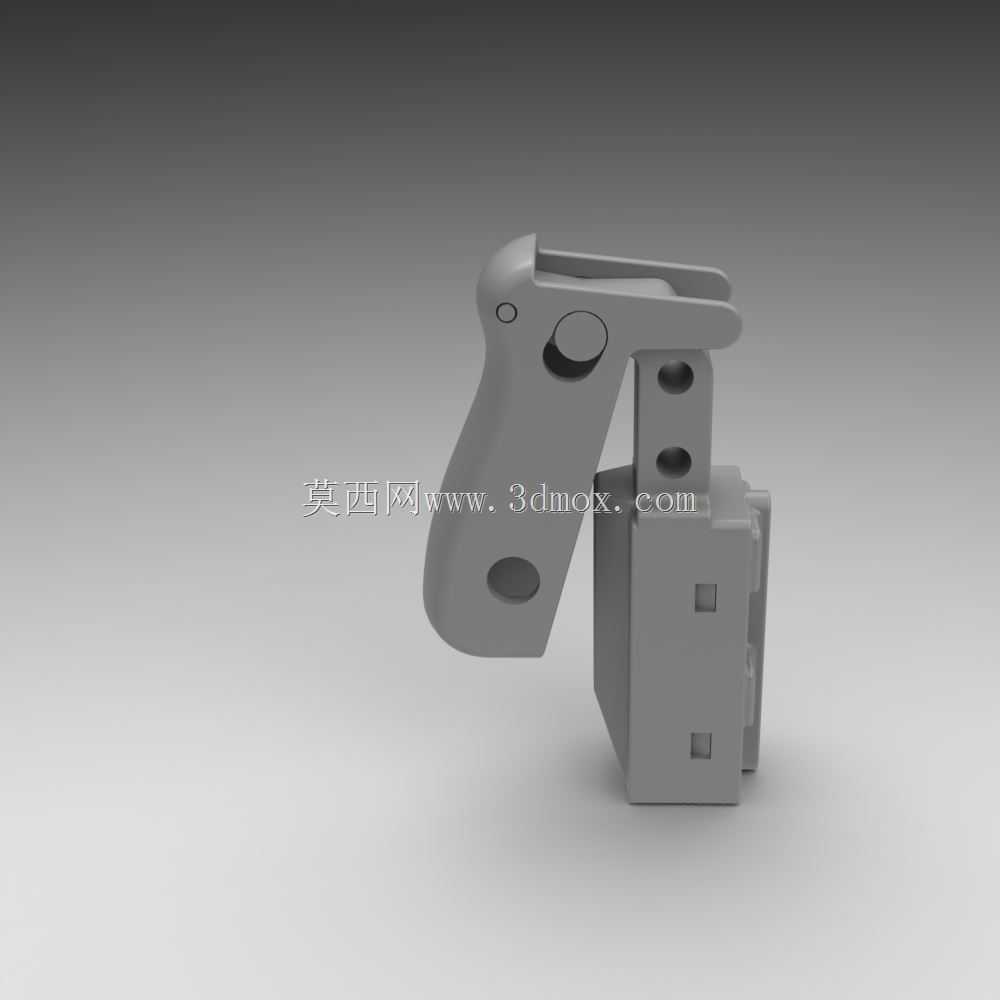

　　在手持类电动钻机的操控系统中，触发开关是直接关联操作人员作业动作与设备动力输出的核心交互部件，这款马卡德结构的电触发开关，正是针对直流供电类手持钻机的作业工况开发的操控执行件，日常作业中操作人员单手握持钻机手柄时，食指自然搭放在开关的扳动结构上，通过按压行程的变化控制钻机的启动、停止以及运转转速区间，适配钻孔、扩孔、螺纹攻丝等不同作业场景下的动力输出需求，避免动力突增带来的作业风险，也能降低空载状态下的无效能耗。从结构设计逻辑来看，这款开关采用扳机式杠杆触发结构，整体分为扳动操作段、铰接支撑段、基座安装段三个核心部分，扳动操作段的曲面轮廓完全贴合人体食指指腹的自然弯曲形态，表面做了圆弧过渡处理，没有尖锐棱角，长时间按压操作时不会产生局部压痕，降低操作人员的手部疲劳感；铰接位置采用销轴式转动连接，销轴与安装孔之间预留了合理的配合间隙，既保证扳动过程无卡滞，又不会出现横向窜动导致的触发信号偏移，铰接处的转动阻尼经过匹配设计，扳动力度控制在成年人食指舒适施力区间，不会出现误触触发，也不会因为力度过大增加操作负担。基座部分是开关的核心安装与功能承载结构，侧面设置的两个方形定位凸台，对应钻机手柄内部安装位的定位凹槽，装配时可以快速实现定位，不需要反复调整安装位置，基座上开设的三个圆形安装孔，分别对应不同的固定点位，其中靠近铰接位置的孔位主要承受扳动时的反向作用力，孔位周边做了局部加厚处理，避免长期受力出现开裂变形；

　　基座内部预留了电气触点的安装腔室，扳动扳机时通过内部的推杆结构推动触点闭合，实现电路的导通，行程设计上设置了明显的空行程段与工作行程段，空行程段用于消除零件装配间隙，工作行程段对应触点从初接触到完全压紧的全过程，保证触点接触压力足够，避免大电流通过时出现触点烧蚀的问题。从安装边界来看，这款开关的整体外形尺寸完全适配常规手持直流钻机的手柄内部安装空间，扳动部分的最大转动角度控制在合理范围内，不会与手柄外壳产生运动干涉，基座的出线位置预留了导线焊接与走线空间，导线可以顺着手柄内部的走线槽连接到电源与电机控制模块，不需要额外做弯折处理；开关的外露扳动部分与手柄外壳的配合间隙控制在1mm以内，既保证扳动时无摩擦，

　　又能阻挡作业过程中产生的粉尘、碎屑进入开关内部，提升复杂工况下的使用寿命。在实际选型适配过程中，这类触发开关除了应用在手持钻机上，也可以适配同类型的直流手持电动工具，比如角磨机、电螺丝刀等设备的操控系统，只需要根据设备的安装腔室尺寸调整基座的固定孔位即可，核心的扳机触发结构可以通用，减少重复开发的成本；设计过程中针对作业场景的受力特点，所有受力部件的壁厚都经过受力校核，扳动结构在承受超过正常操作力度三倍的外力时，不会出现塑性变形，铰接销轴采用抗剪切性能更好的材质，避免频繁扳动过程中出现销轴断裂的问题；触点部分的结构设计考虑了直流电路的灭弧需求，触点周边设置了隔弧结构，避免通断瞬间产生的电弧对周边塑料件造成烧蚀，

　　提升开关的电气安全性能。很多一线结构设计人员在开发手持电动工具的操控部件时，往往会忽略操作手感与长期可靠性的平衡，要么扳动力度过轻容易误触，要么力度过大操作费力，这款开关的结构设计在这一点上做了充分的权衡，通过杠杆比的匹配调整，将扳动全程的力度变化控制在均匀区间，不会出现行程末端力度突然增大的情况，同时在扳机的复位结构上采用了隐藏式弹性件设计，弹性件完全内置在基座内部，不会暴露在外部环境中，避免粉尘、水汽对弹性件的腐蚀，保证复位动作的可靠性，松开扳机时可以快速切断电路，不会出现延迟断开的安全隐患。从三维建模的角度来看，这款开关的所有配合面都做了公差匹配设计，转动配合面采用间隙配合，固定安装面采用过渡配合，建模过程中所有的圆角、倒角都按照实际加工工艺要求设置，不存在工艺无法实现的尖锐结构，塑料件的壁厚均匀，避免注塑过程中出现缩痕、翘曲等成型缺陷，铰接孔的位置度公差经过严格控制，保证装配后扳机的转动轨迹与设计轨迹一致，不会出现偏磨的情况。
