小型自吸直流水泵结构三维建模

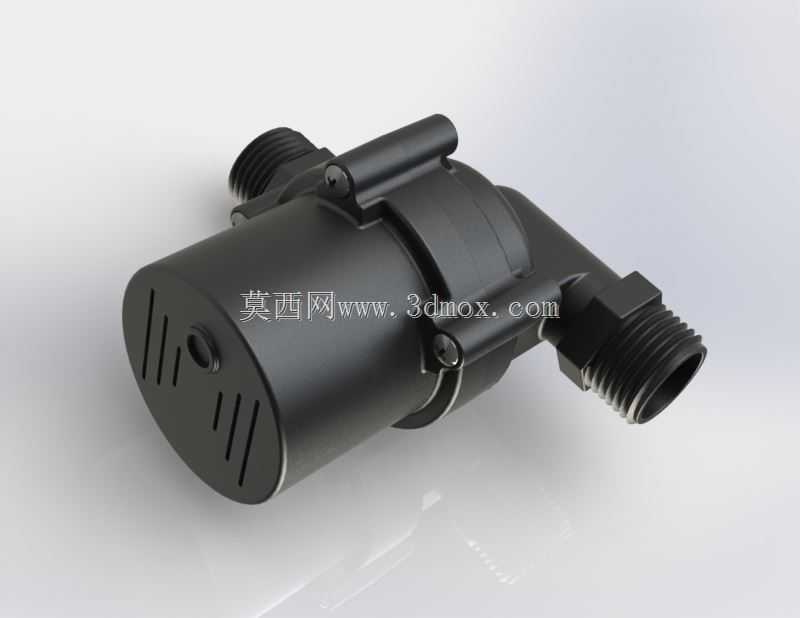

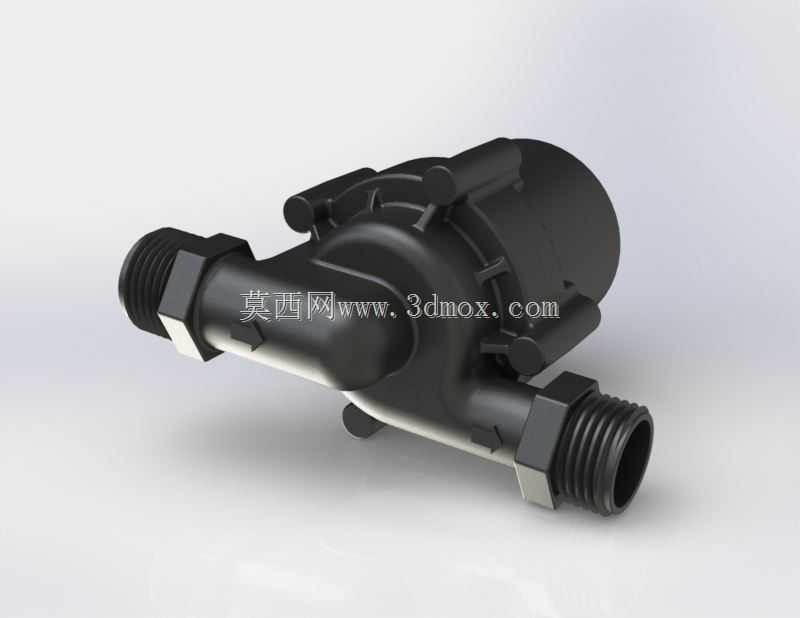

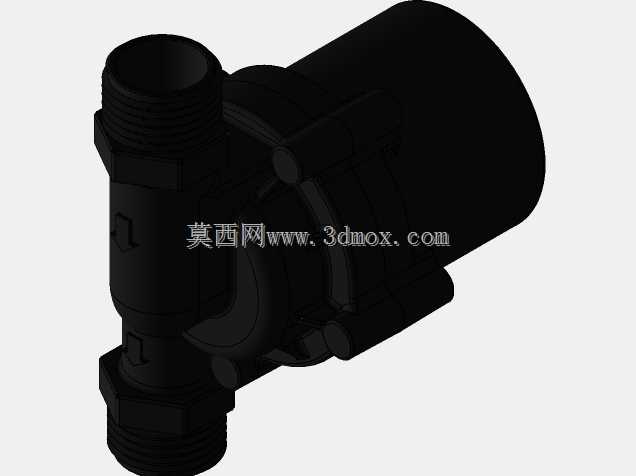

　　毕竟很多时候这类泵是作为外购标准件集成到设备里，建模不需要还原内部叶轮、密封件的全部细节，只要把外部装配尺寸做准确，就能满足整机布局的干涉检查需求。从功能特性上看，这类自吸直流水泵不需要依赖高位水箱的液位差就能完成自吸启动，相比普通离心式直流水泵，它的安装位置自由度更高，不用必须布置在液面以下，对于紧凑结构的设备来说，能大幅压缩水路布局的空间，不用额外设计引水腔或者前置灌液结构。建模过程中，泵体表面的散热槽结构也要还原到位，这类小功率直流泵的电机部分和泵腔集成在一起，外壳的纵向开槽是辅助散热的结构，虽然做占位模型不用做热力学仿真，但准确还原这些外部结构，能让后续做整机外观评审、装配干涉检查的时候更贴近真实零件的状态，在做小型冷却装置的结构布局阶段，这类自吸直流水泵的占位建模是很实用的参考，很多户外便携设备、离网小型换热系统里，没法接入交流市电的场景下，这类直流供电的自吸泵是核心流体输送部件，不用额外灌引水就能完成流体抽吸，适配低功率直流供电的特性，让它在车载冷却回路、小型太阳能供水系统、桌面级水冷散热装置、小型医疗设备循环水路里都有很高的出镜率。做这类泵的建模时，首先要抓准安装边界的尺寸，两端的外螺纹接口是标准管螺纹规格，建模时要严格对应螺纹大径、螺距以及接口的伸出长度，避免后续装配时和管路接头出现干涉；泵体的圆柱形主体外径、进出水口的中心距、底部或者侧面的安装固定位尺寸，都是结构布局阶段必须卡准的参数，

　　不会因为忽略了开槽的凸起或者凹陷，导致后续外壳开模时出现壁厚不均的问题。实际选型配套的时候，这类泵的进出水方向是固定的90度夹角布局，建模时要把两个接口的角度公差考虑进去，一般这类民用级小型泵的接口角度公差在±1度以内，做装配仿真的时候可以预留少量的装配间隙，避免因为零件制造公差导致管路装配时出现强制变形。另外泵体上的接线出线位置也要在模型里体现，出线端的位置、出线方向直接影响设备内部的走线空间规划，很多新手做这类外购件建模的时候容易忽略出线位的结构，最后做整机走线的时候才发现泵体和走线槽干涉，不得不重新调整泵的安装位置，耽误整体设计进度。从设计思路上来说，这类模型不需要追求内部结构的1:1还原，毕竟作为集成方，

　　我们不需要对泵本身做改型设计，核心是把所有和装配相关的外部特征做准确：包括接口尺寸、安装孔位、整体轮廓尺寸、出线位位置、操作空间预留——比如泵体如果带手动排气钮的话，要预留手指操作的空间，不能把其他零件布置在排气钮的操作路径上。这类小型自吸直流泵的材质一般是增强尼龙壳体，建模的时候不用特意还原材质纹理，但要把壳体的分模线位置做出来，分模线处的微小飞边虽然不影响装配，但在做外观渲染、整机装配检查的时候，能更真实地反映零件的实际状态，避免设计时把密封胶条或者其他贴合零件布置在分模线位置，导致贴合面出现缝隙影响密封效果。在不同的应用场景里，这类泵的安装固定方式也有区别，有的是通过泵体上的两个安装耳用螺丝固定在安装板上，

　　有的是通过卡箍抱紧圆柱形泵体固定，建模的时候要把对应的固定结构尺寸做准确，比如安装耳的孔径、孔距、安装耳的厚度，卡箍安装位的圆柱段直径和长度，这些尺寸直接决定了配套固定件的选型和安装板的开孔位置。另外要注意，这类自吸泵的泵腔部分和电机部分的外径是有细微差别的，不是等直径的圆柱，建模时不能简单做一个等直径圆柱加两个接口，要把电机段和泵腔段的直径差、过渡段的锥面或者台阶结构还原，不然做卡箍固定的时候会出现卡箍位置滑动、固定不牢的问题。做水路系统布局的时候，还要考虑泵的自吸高度对应的安装位置限制，虽然模型本身不体现性能参数，但建模时预留的安装位置要符合泵的实际性能边界，比如不能把泵布置在距离液面垂直高度超过泵自吸能力的位置，这部分虽然是选型阶段要确认的参数，但在做三维布局的时候，结合模型的安装位置就能快速校核布局是否合理，不用等做完整体结构再发现泵的安装位置超出性能范围，导致整体方案推翻重来。
