PVC管道式静态螺旋芯在线混合装置

　　在水处理药剂投加、化工流体配比、小型实验流体混配、民用净水设备管路搭建的场景里，这类管路内嵌式的静态混合部件一直是选型里容易被忽略但直接影响混配效果的核心小件，不同于带动力驱动的搅拌混合设备，它完全依托管路内流体自身的流动动能完成混合动作，不需要额外接电、配置驱动单元，也没有运动磨损部件，后期运维几乎不需要拆解维护，很适合用在连续化作业的流体管路里，不会因为设备故障中断整条管路的流体输送流程。

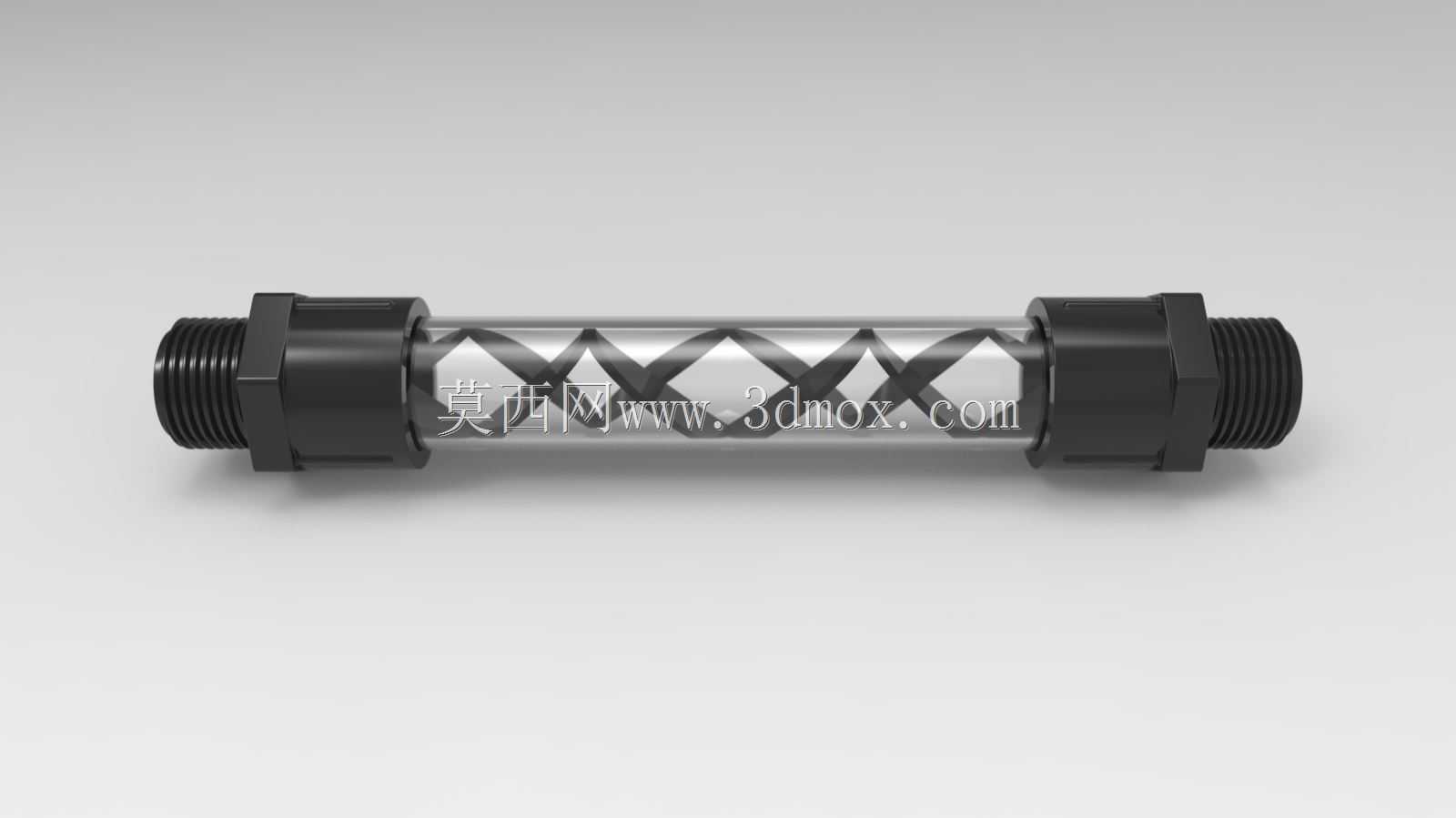

　　从实际使用的工况来看，这类混合部件常被装在计量泵投加点后方的管段上，比如水处理工艺里投加絮凝剂、阻垢剂、pH调节药剂的时候，药剂刚进入主管道时和待处理水体的接触面积很小，仅靠管道内的自然紊流往往需要流经很长的管段才能达到均匀混合的效果，不仅会拉长工艺段的整体管路长度，还容易因为混合不均出现局部药剂浓度过高或过低的问题，影响后续处理工艺的稳定性。装上这类静态混合装置后，流体进入透明管段后会被内部的螺旋导流芯反复切割、旋转、折流，不同组分的流体会在螺旋通道里不断被分割成薄层后重新交汇，不需要太长的管段就能让不同组分的流体达到均匀混合的状态，能有效缩短工艺所需的直管段长度，节省管路安装的空间占用。

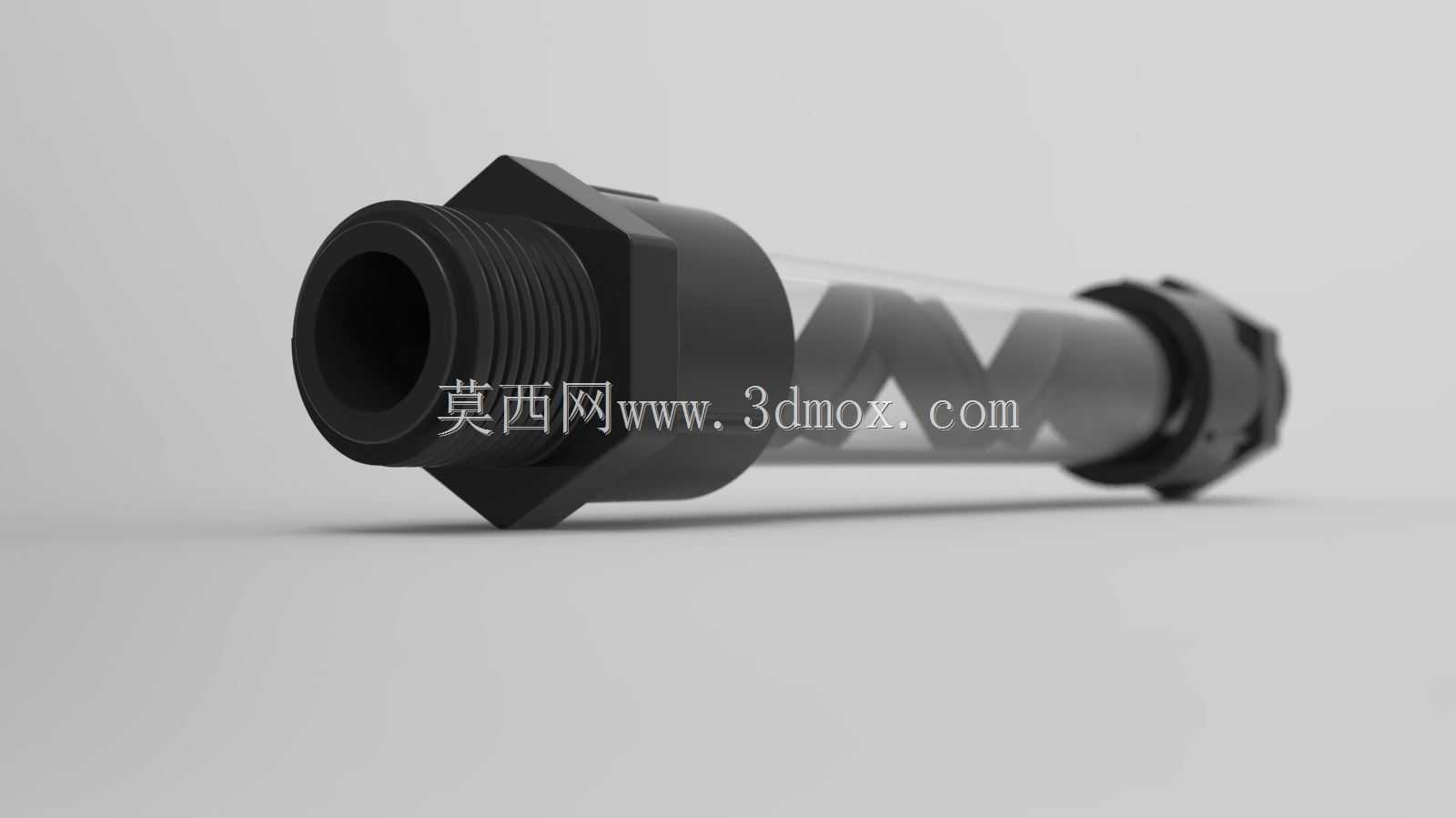

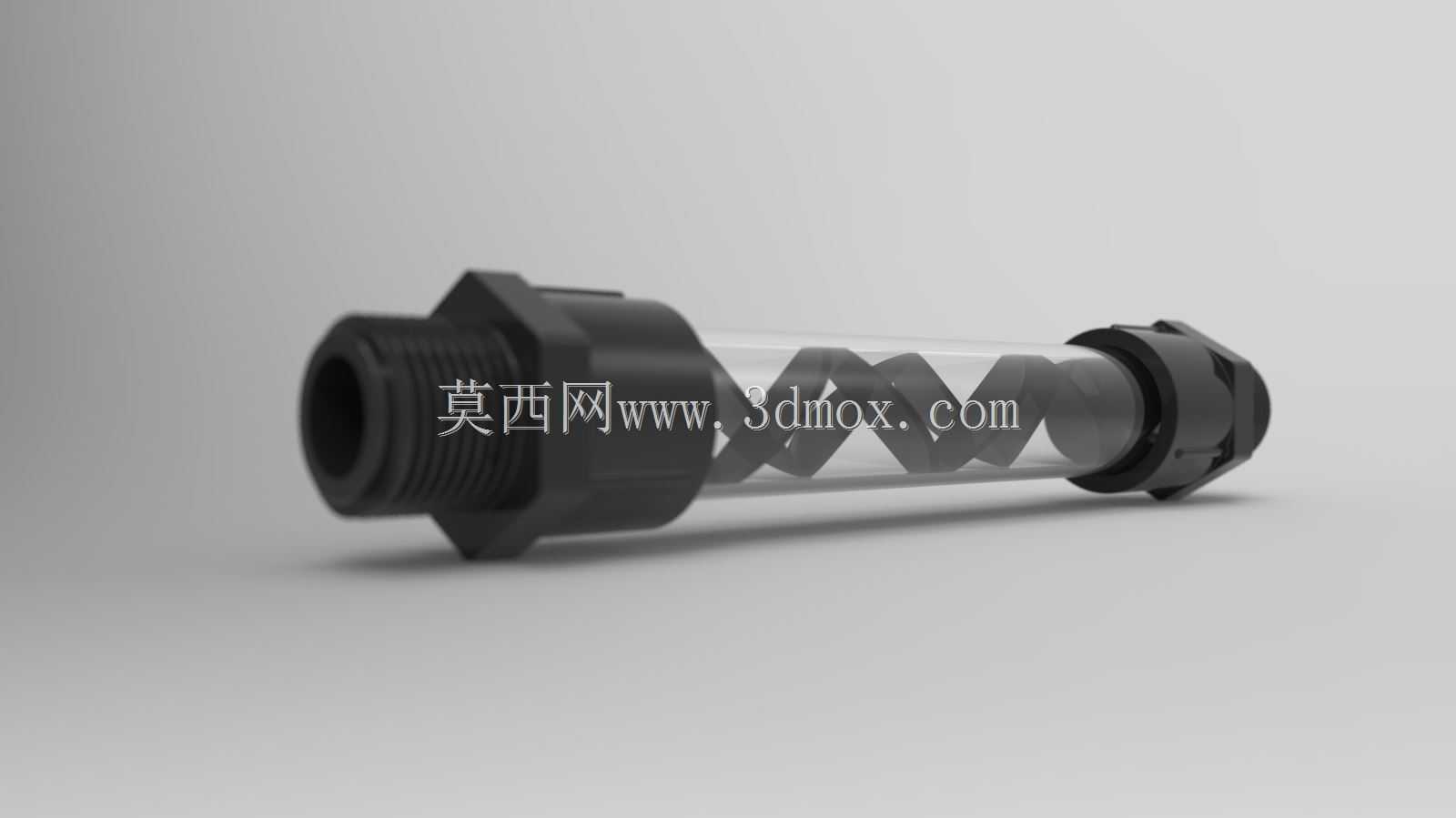

　　从结构设计的逻辑来看，整个部件采用两端外螺纹的连接形式，和常规PVC管路的内螺纹接头直接适配，不需要额外定制转换接头，现场安装的时候直接和同管径的PVC管路螺纹旋合即可，两端的黑色锁紧接头和中间透明管体之间做了密封结构，能承受常规低压流体管路的工作压力，不会出现渗漏问题。中间的透明管段选用透明PVC材质，一方面是满足常规流体输送的耐腐要求，适配多数弱酸碱流体的输送场景，另一方面现场巡检的时候可以直接透过管壁观察内部流体的混合状态，判断是否存在堵塞、流体流量异常的问题，不需要拆解管路就能完成日常工况排查，很适合对可视化有要求的实验管路或者小型生产装置。内部的螺旋混合芯采用固定结构，和管体内壁贴合安装，没有活动间隙，不会因为流体长期冲刷出现移位、异响的问题，螺旋叶片的扭转角度经过匹配管径的优化，既保证足够的流体切割混配效果，又不会产生过大的管路阻力，避免造成上游输送泵的负载额外升高。

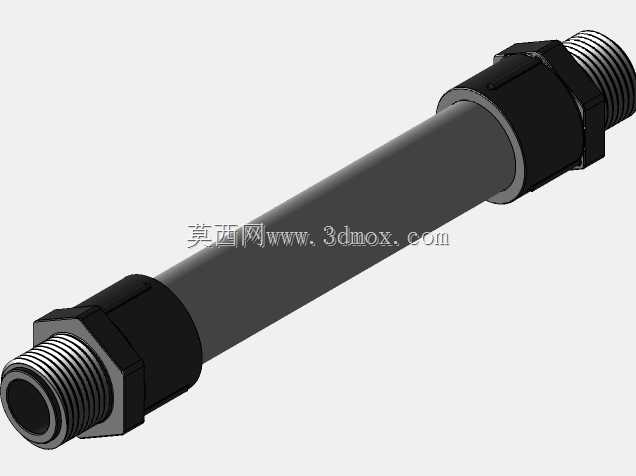

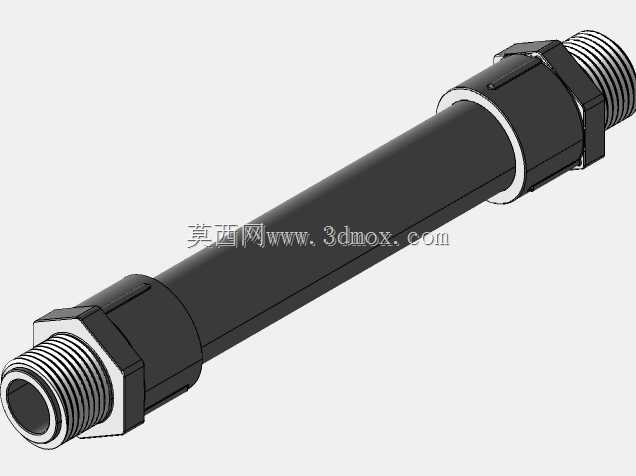

　　做三维建模的时候，要重点关注几个安装边界的尺寸：首先是两端外螺纹的规格，必须和对应公称直径的PVC管路螺纹公差匹配，建模时要留足螺纹旋合的长度，避免现场安装时出现旋合不到位、密封失效的问题；其次是整体的长度尺寸，要匹配管路安装时的预留空间，两端接头的外六角结构尺寸要符合常规管钳的操作空间要求，避免安装时没有扳手卡位无法拧紧；中间透明管段的壁厚要满足额定工作压力的强度要求，内部螺旋芯的外径要和管体内径做小间隙配合，避免流体从芯体和管壁的缝隙里走短路，影响混合效果。另外建模时要注意两端接头和中间管体的同轴度，避免安装后整个部件出现偏斜，给管路连接带来额外的装配应力，长期使用出现接口渗漏的问题。

　　在不同的应用场景里，这类混合部件的选型也有对应的注意点：比如用在净水设备的小型管路上时，要确认内部螺旋芯的材质符合涉水卫生要求，不会对水体造成二次污染；用在化工弱酸碱流体输送场景时，要确认PVC材质的耐腐性能匹配输送流体的化学特性，避免长期使用出现材质溶胀、开裂的问题；安装时要注意流体的流向，虽然静态混合器对流向的要求不高，但顺着螺旋导流的方向安装能进一步降低管路阻力，提升混合效率，同时要尽量把混合装置装在投加点后方距离投药口3-5倍管径的位置，让药剂刚进入管路就进入混合段，达到最优的混配效果。和传统的带搅拌的混合装置相比，这种管路式的静态混合部件体积小，安装不需要额外的固定支架，直接串接在管路里即可，成本也远低于动力式混合设备，很适合小流量、连续化的流体混配场景，在小型水处理设备、实验室流体装置、化工加药管路里的应用十分广泛。
